Pino Vs Parafuso – Comportamento da conexão sob carga

Introdução

As conexões mecânicas são críticas para a integridade e o desempenho dos sistemas estruturais. Transferem cargas entre componentes, garantindo estabilidade e funcionalidade. Entre os tipos mais comuns estão as conexões de pino e as conexões de parafuso. Embora ambos sirvam como fixadores, seus princípios de projeto, características de suporte de carga e aplicações diferem significativamente. Esta análise examina o seu comportamento sob diversas cargas e fornece orientação para a seleção do tipo de ligação mais apropriado no projeto estrutural.

Tipos de conexões

Conexões de pinos

As conexões de pino utilizam um fixador cilíndrico inserido através de furos alinhados, permitindo rotação ou deslizamento limitado. Eles resistem principalmente às forças de cisalhamento – cargas perpendiculares ao eixo do pino. Exemplos comuns incluem pinos de manilha, contrapinos e pinos cônicos. Sua simplicidade permite montagem e desmontagem rápidas, tornando-os ideais para ligações, dobradiças e juntas articuladas que exigem movimento.

Conexões de parafuso

As conexões aparafusadas consistem em um fixador rosqueado emparelhado com uma porca, fixando os componentes juntos com uma pré-carga significativa. Este projeto resiste a cargas de tração e cisalhamento. A força de fixação cria atrito entre as peças, aumentando ainda mais a resistência ao cisalhamento. As juntas aparafusadas proporcionam alta rigidez e são adequadas para montagens permanentes ou semipermanentes onde são necessárias juntas fixas e imóveis.

Análise de comportamento de carga

Desempenho de carga de cisalhamento

• Pino: Em configurações de cisalhamento duplo, os pinos funcionam com eficiência. A falha ocorre quando a tensão de cisalhamento excede a resistência ao escoamento do material. A capacidade de carga depende diretamente da área da seção transversal do pino e da resistência ao cisalhamento.

• Parafuso: Os parafusos resistem ao cisalhamento através do rolamento na haste (semelhante a um pino) ou através do atrito da pré-carga. Para aplicações críticas de cisalhamento, o projeto enfatiza o rolamento da haste, enquanto a pré-carga garante que a junta não deslize sob cargas de serviço.

Desempenho de carga de tração

• Pino: Os pinos padrão não se destinam a suportar cargas de tração axiais significativas. As forças de tração podem puxar o pino para fora, a menos que sejam retidas por clipes ou chavetas, que podem estar em cisalhamento.

• Parafuso: Os parafusos são projetados para resistir a cargas de tração. A pré-carga fixa as peças e as cargas de tração externas reduzem inicialmente a força de fixação em vez de tensionar diretamente o parafuso. A capacidade de tração depende do tipo do material, do desenho da rosca e do diâmetro.

Cargas de flexão e combinadas

Tanto os pinos quanto os parafusos são afetados por momentos fletores, produzindo uma distribuição desigual de tensões. Pinos ou parafusos desalinhados em juntas com folgas podem sofrer flexão, reduzindo a resistência efetiva. Em cenários de carregamento combinado (cisalhamento + tensão + flexão), as juntas parafusadas adequadamente projetadas normalmente superam as juntas simples de pino devido à sua capacidade de manter a fixação e resistir a vários tipos de carga.

Modos de falha

Pino – Desgaste, Cisalhamento, Deformação

• Desgaste/Fretting: O movimento repetido causa perda de material no pino e no furo, aumentando a folga e reduzindo a precisão.

• Falha por cisalhamento: Carga transversal excessiva faz com que o pino frature ao longo dos planos de cisalhamento.

• Flexão/Cedimento: Ajuste inadequado ou desalinhamento leva à flexão e deformação permanente, podendo causar emperramento da junta.

Parafuso – Descascamento, Quebra, Afrouxamento da Linha

• Descascamento da rosca: Falha das roscas devido a torque excessivo, comprimento de engate insuficiente ou má qualidade do material.

• Fratura por tração: Falha do parafuso sob carga de tração excessiva, geralmente na região roscada.

• Falha por cisalhamento: Cisalhamento da haste sob carga transversal.

• Afrouxamento: Vibrações ou cargas dinâmicas podem fazer com que as porcas girem soltas, comprometendo a integridade da junta. Normalmente são necessários mecanismos de travamento (porcas de travamento, arruelas).

Considerações de projeto

• Seleção de materiais: Ligas de aço de alta resistência são padrão. A escolha do material afeta a resistência, o peso, a resistência à corrosão e o custo. A corrosão pode degradar significativamente o desempenho do pino e do parafuso.

• Tamanho e tolerância: O diâmetro determina a área de cisalhamento e tração. A tolerância de ajuste do furo é crítica: muito frouxa causa inclinação e cargas de impacto; muito apertado complica a montagem. O grau do parafuso (por exemplo, 8,8, 10,9) define a resistência.

• Método de montagem: A instalação adequada é vital. Os alfinetes requerem retenção segura; os parafusos requerem torque controlado para atingir a pré-carga correta sem danificar a rosca.

• Requisitos de manutenção: Conexões em ambientes dinâmicos ou corrosivos exigem inspeção regular quanto a desgaste, corrosão, folga e deformação.

Aplicações de engenharia e estudos de caso

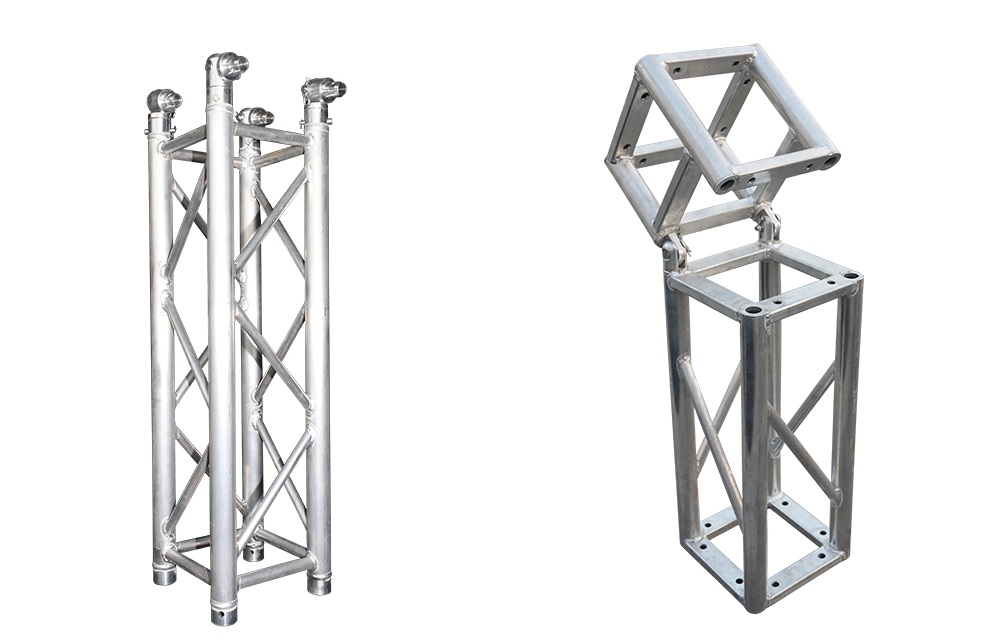

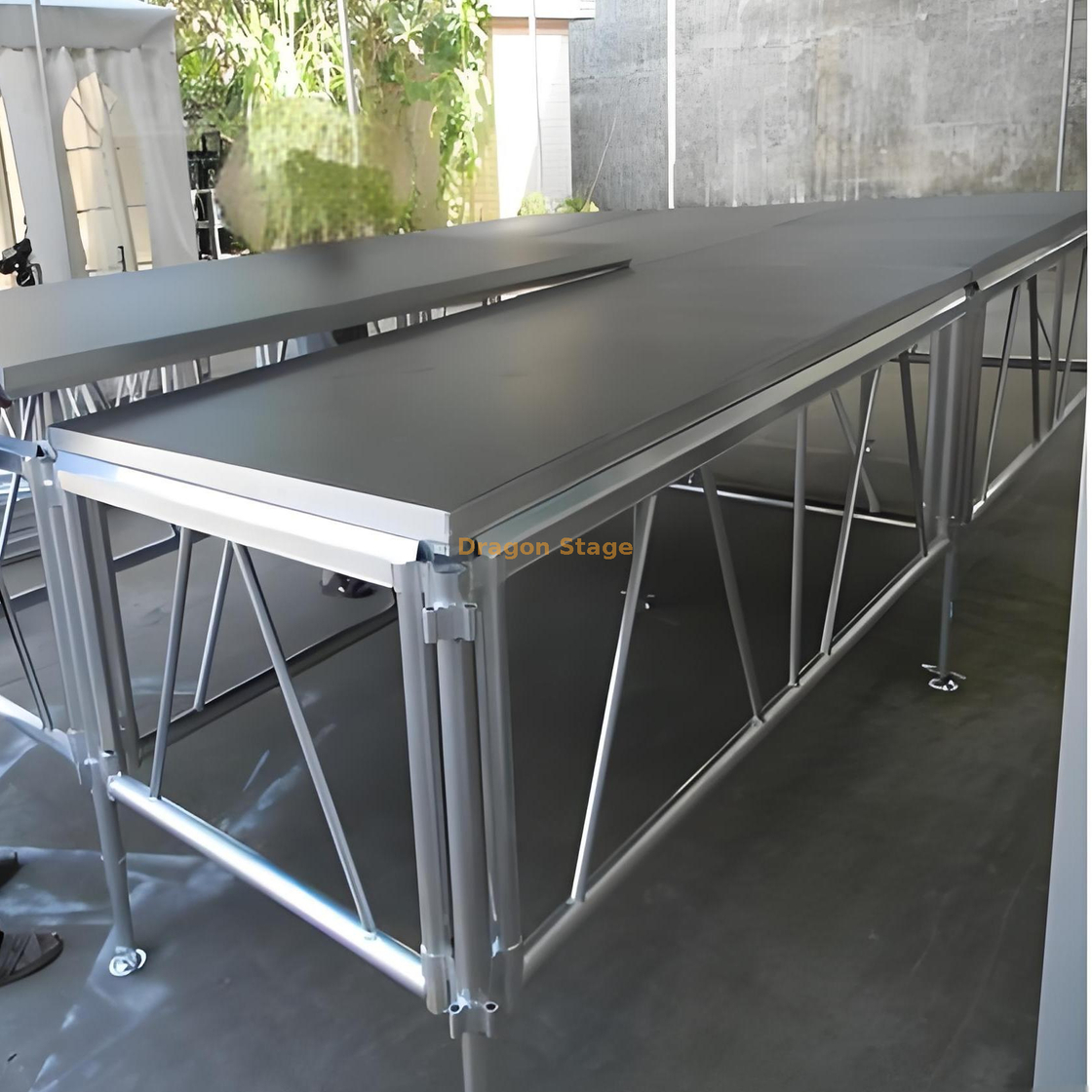

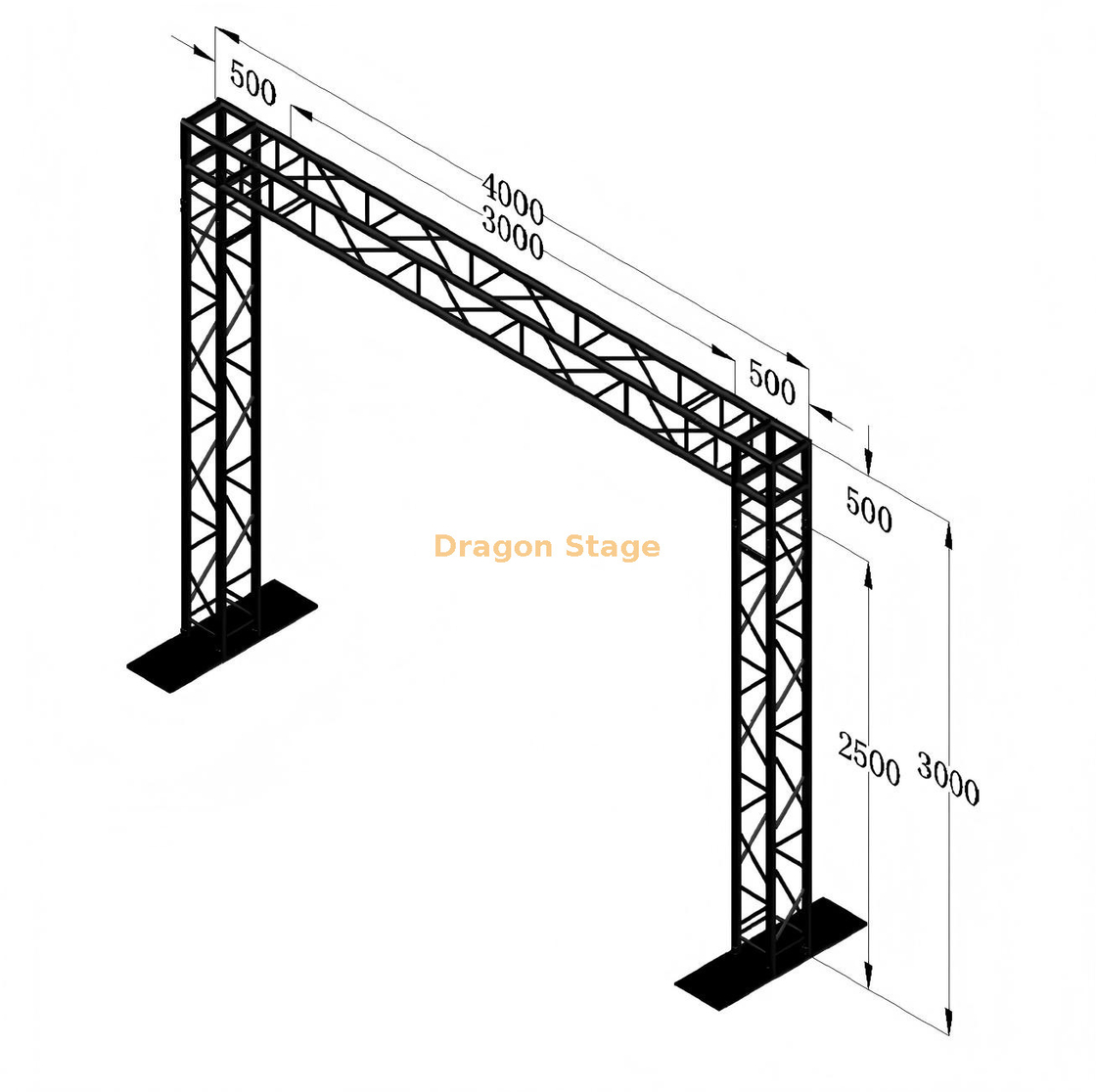

• Estruturas de palco modulares: Os pinos com sistemas de cone e pino suportam altas cargas de cisalhamento, enquanto os parafusos fixam as placas de base e os acessórios de reforço para maior rigidez.

• Andaimes ou Construções Temporárias: Sistemas baseados em pinos com mecanismos de travamento permitem uma montagem rápida e segura; os parafusos fornecem rigidez para estabilidade estrutural.

• Articulações Mecânicas: Os pinos são ideais para pontos de articulação em braços móveis ou cilindros hidráulicos; parafusos fixam estruturas estacionárias, caixas de engrenagens e suportes de motor.

Conclusão

A seleção entre pinos e parafusos depende dos requisitos estruturais. Os pinos são excelentes em aplicações de cisalhamento dominante, pivotantes e de montagem rápida. Os parafusos são preferíveis para juntas rígidas sujeitas a forças de tração, cargas combinadas e onde é necessária uma fixação elevada. As decisões de projeto devem analisar tipos de carga, requisitos de movimento, fatores ambientais e necessidades de manutenção. A seleção e instalação corretas são fundamentais para um desempenho estrutural seguro, confiável e eficiente.
