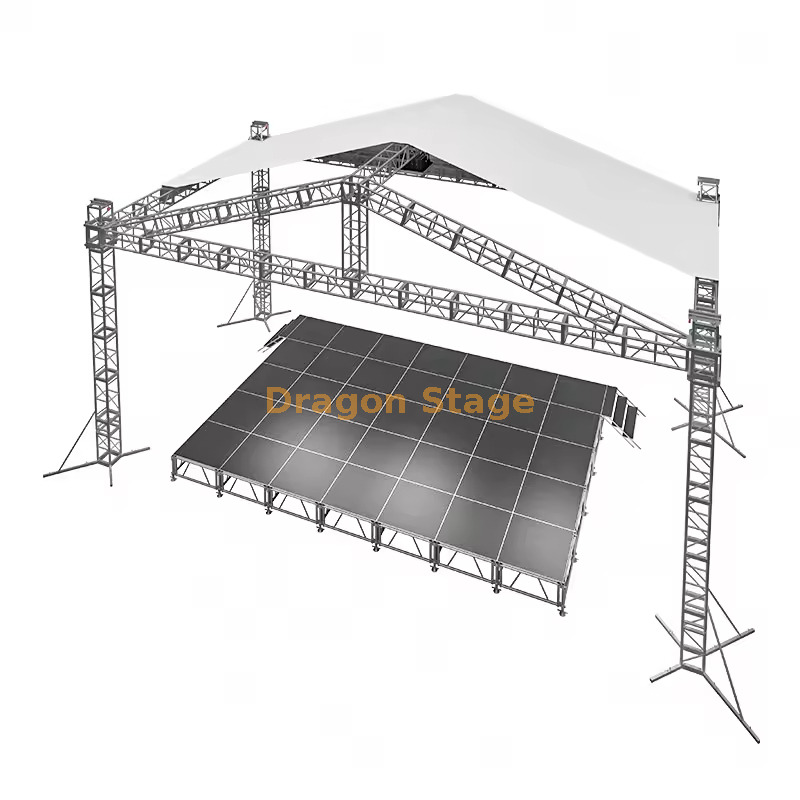

Este sistema de treliça de telhado móvel de liga de alumínio de 12×7×6m com plataforma de palco é uma solução completa para eventos projetada para concertos, festivais ao ar livre e produções em grande escala. Ele integra a estrutura de treliça do telhado e a plataforma do palco em um sistema modular, garantindo alta capacidade de carga, instalação rápida e segurança estrutural. Para validação de engenharia, consulte a lógica do sistema modular , de análise de carga de estágio e os padrões de segurança .
Nome do produto: Sistema de treliça de telhado móvel de alumínio com plataforma de palco
Tamanho: 12m × 7m × 6m
Tipo de sistema: Treliça de telhado integrada + plataforma de palco
Aplicação: Palco de concerto, palco de eventos ao ar livre, sistema de palco de festival
Material: Liga de alumínio de alta resistência
Estrutura: Treliça modular + plataforma de palco modular
Instalação: Sistema de montagem rápida (ver metodologia de instalação )
Segurança: Projetado sob padrões de segurança estrutural
peso da embalagem: 1530kg
volume de embalagem: 14cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Bave de 12,00 m (frente) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 7,00 m de feixe (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 5,00 m Pillar | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Cubo de feixe | 6 rostos | CS389 × 389 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot S | 4pcs |
| Base de aço s | 4pcs |
| Seção superior s | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 2 conjuntos | 1,20 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 7,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 1pcs |
| 6,20 m de feixe oblíquo | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| Treliça de escada de 6,20 m | 6 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 6pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 6pcs |
| 1,20 m | 50 × 3,0 | CL30.289*50 | 6pcs |
| Componentes do telhado | 4 | telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| 5 | telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 0pcs |
| 1 | Conecte a placa com o grampo | CS289 × 289 | 2pcs |
| Grampo único | 12pcs |
| Grampo duplo | 8pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 164.56 | 1pcs |
Projetado para eventos internos e externos de alto desempenho, este sistema de treliça de palco móvel em liga de alumínio de 12m (comprimento) x 7m (profundidade) x 6m (altura) fornece um ambiente versátil e seguro para qualquer produção. O sistema apresenta um design de telhado inclinado para drenagem ideal da água e uma plataforma de palco modular que pode ser ajustada para diversas condições do solo.
Por que este produto é recomendado
Sistema completo (telhado + palco) reduz a complexidade de fornecimento
Design de grande vão adequado para eventos de médio a grande porte
A estrutura modular permite configuração e transporte rápidos
Forte compatibilidade com sistemas de treliça de telhado e sistemas de plataforma de palco
Ideal para empresas profissionais de produção e aluguel de eventos
Visão de engenharia estrutural
Este sistema combina dois subsistemas estruturais:
1. Estrutura de treliça do telhado
2. Sistema de plataforma de palco
Principais fatores de engenharia
O projeto ou estimativa de carga inadequada pode levar à instabilidade estrutural em sistemas de estágios de grandes vãos.
Cenários de aplicação
Este sistema de palco integrado é amplamente utilizado em:
Perguntas frequentes
O que está incluído em um sistema de treliça de telhado de estágio móvel?
Normalmente inclui estrutura de treliça de telhado, plataforma de palco e componentes de conexão, formando um sistema completo de palco para eventos.
Qual é a capacidade de carga deste sistema?
A capacidade de carga depende do vão, da configuração e do material. Sempre calcule usando padrões de análise de carga .
Este sistema é adequado para uso externo?
Sim, foi projetado para ambientes externos com estabilidade estrutural adequada e resistência às intempéries.
Que tipo de plataforma de palco é usada?
Este sistema integra plataformas de palco modulares e sistemas de palco de alumínio .
