Ao selecionar sistemas estruturais para montagem de palcos, estruturas de eventos ou instalações arquitetônicas, uma questão fundamental de engenharia deve ser abordada:
Deve ser dada prioridade à capacidade máxima de carga ou ao desempenho de deflexão?
Esta não é uma comparação de marketing. É um julgamento de projeto estrutural que determina as margens de segurança, o desempenho do serviço e a confiabilidade a longo prazo. Uma estrutura que não entra em colapso não é necessariamente uma estrutura que funciona corretamente.
Compreender a relação entre a capacidade final e o comportamento de manutenção é essencial para uma seleção responsável.
Compreendendo a carga máxima
Definição
Carga Máxima refere-se à carga mais alta que um elemento estrutural pode suportar antes de atingir seu Estado Limite Último (ELU) – o ponto em que pode ocorrer escoamento, instabilidade ou falha estrutural.
Características de Engenharia
Representa o limite máximo de segurança.
Geralmente listado em tabelas de carga como:
Usado para verificar fatores de segurança e resistência de reserva.
Uma estrutura operando perto da sua carga máxima pode permanecer tecnicamente intacta, mas está se aproximando do seu limite estrutural. Os dados de carga máxima por si só não descrevem como a estrutura se comporta em condições normais de trabalho.
Ele responde apenas a uma pergunta:
Será que vai falhar?
Não responde:
Funcionará corretamente?
Compreendendo a deflexão
Definição
A deflexão é o deslocamento de um elemento estrutural sob carga aplicada. É regido pelo Estado Limite de Utilização (SLS).
Enquanto a carga máxima diz respeito à sobrevivência, a deflexão diz respeito à usabilidade.
Implicações de Engenharia
Integridade Visual e Funcional
Vigas do telhado com curvatura excessiva podem causar acúmulo de água.
As treliças de parede de LED podem produzir costuras visíveis ou distorção de imagem.
As linhas arquitetônicas podem parecer irregulares.
Estabilidade e percepção do usuário
Decks de palco com salto perceptível reduzem a confiança do artista.
A oscilação da passarela afeta a segurança do técnico.
A flexibilidade excessiva pode criar desconforto mesmo quando estruturalmente segura.
Saúde Estrutural a Longo Prazo
A deformação persistente afeta as conexões.
O movimento cíclico acelera a fadiga.
O desalinhamento aumenta as tensões secundárias.
O fator de rigidez
Para uma viga simplesmente apoiada:
Deflexão ∝ Span³ / (E × I)
Onde:
E = Módulo elástico
I = Momento de inércia
Como a deflexão aumenta com o cubo do comprimento do vão, vãos longos são normalmente governados pela rigidez e não pela resistência.
Uma estrutura pode permanecer bem abaixo da sua capacidade de carga final e ainda assim ser inadequada para serviço devido à deflexão excessiva.
Fórmula de Deflexão e Dependência de Span
Para uma viga simplesmente apoiada sob carga uniforme, a deflexão máxima pode ser aproximada como:
δ = 5wL⁴ / (384EI)
Para uma carga de ponto central:
δ = PL³/(48EI)
Onde:
Duas observações críticas:
A deflexão aumenta com L³ ou L⁴ , dependendo da condição de carregamento.
Pequenos aumentos no comprimento do vão aumentam dramaticamente a deformação.
A deflexão diminui com maior E (rigidez do material) e maior I (eficiência da geometria da seção).
Isto explica por que as treliças de longo vão são frequentemente governadas pela rigidez e não pela resistência. Mesmo que a resistência do material seja suficiente, o comprimento excessivo do vão pode causar deflexões inaceitáveis.
Implicações de Engenharia
Integridade Visual e Funcional
Vigas do telhado com curvatura excessiva podem causar acúmulo de água.
As treliças de parede de LED podem produzir costuras visíveis ou distorção de imagem.
As linhas arquitetônicas podem parecer irregulares.
Estabilidade e percepção do usuário
Decks de palco com salto perceptível reduzem a confiança do artista.
A oscilação da passarela afeta a segurança do técnico.
A flexibilidade excessiva pode criar desconforto mesmo quando estruturalmente segura.
Saúde Estrutural a Longo Prazo
A deformação persistente afeta as conexões.
O movimento cíclico acelera a fadiga.
O desalinhamento aumenta as tensões secundárias.
Uma estrutura pode permanecer abaixo da sua capacidade de carga final e ainda assim ser inadequada para serviço devido à deflexão excessiva.
Por que a carga máxima por si só é enganosa

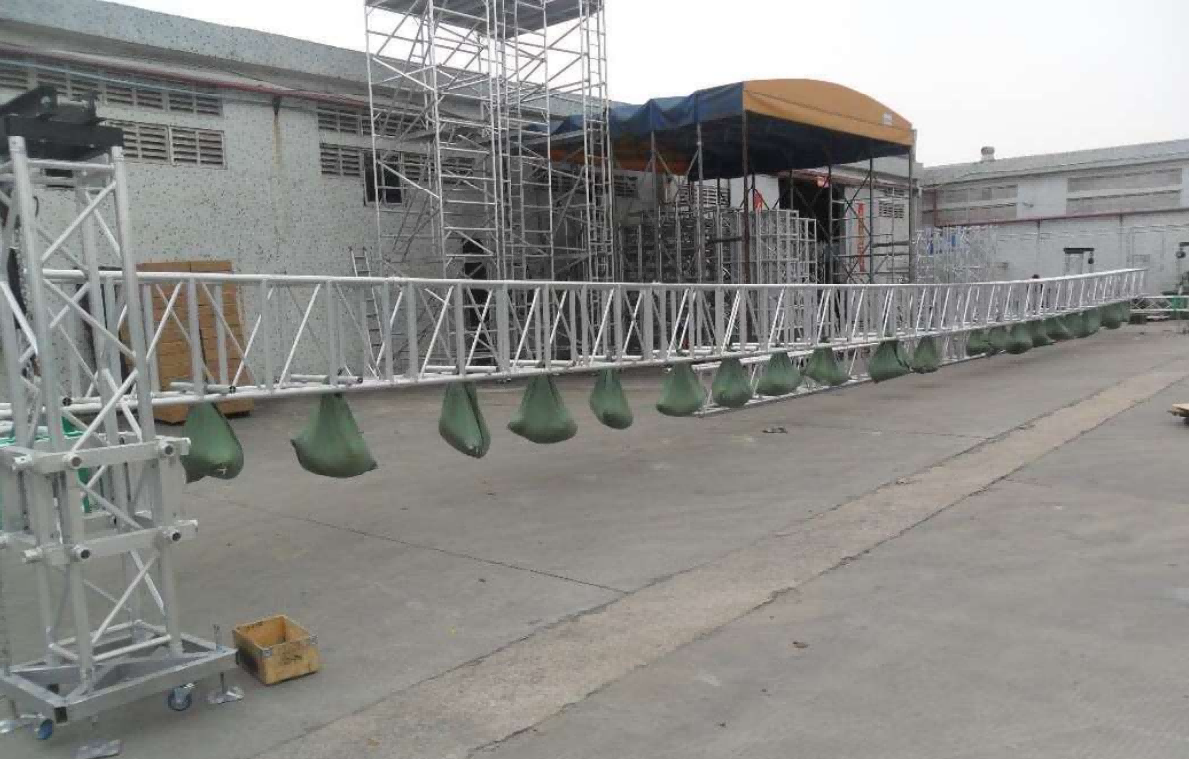

Considere duas treliças para um telhado de LED de longo vão:
Treliça A: Carga Máxima = 1000 kg, Deflexão = Vão / 60
Treliça B: Carga Máxima = 800 kg, Deflexão = Vão / 200
Embora a treliça A carregue uma carga nominal mais alta, a treliça B fornece rigidez e planicidade de superfície significativamente melhores.
Para uma parede LED ou sistema de grade de precisão, a rigidez determina o desempenho.
O cliente pode perguntar:
Será que vai aguentar?
O engenheiro deve perguntar:
Permanecerá estável, nivelado e utilizável?
A carga máxima resolve a falha.
A deflexão governa a função.
Quando a carga máxima governa o projeto
Existem aplicações onde a capacidade final é a principal preocupação:
Sistemas de lastro estático
Verificação de carga morta
Pontos de elevação temporários
Validação de caso de carga de emergência
Elementos de contraventamento interno não visuais
Nestes cenários, a prevenção de falhas estruturais sob carga de pico é o requisito determinante.
A resistência máxima define a condição limite.
Quando a deflexão governa o design
Em estruturas de eventos, entretenimento e arquitetônicas, a manutenção frequentemente controla a seleção:
Vigas de telhado de longo vão
Sistemas de treliça com tela LED
Decks de palco e plataformas de performance
Passarelas e grades suspensas
Estruturas sensíveis ao alinhamento ou tolerância de nível
Para estes sistemas, os limites de deflexão aceitáveis (por exemplo, Span/200, Span/250, etc.) muitas vezes determinam mais a adequação do que as classificações de carga máxima.
Uma estrutura forte mas flexível pode ser tecnicamente segura, mas operacionalmente inadequada.
Perspectiva de Engenharia: Força vs Rigidez
A comparação reflete duas propriedades estruturais distintas.
Resistência do material versus geometria da seção
A força é amplamente governada por:
Aumentar a espessura da parede ou usar alumínio de qualidade superior melhora a capacidade de resistência.
A rigidez , no entanto, é governada por:
Módulo elástico (E)
Momento de inércia (I)
O momento de inércia é altamente dependente da geometria. Aumentar a profundidade de uma treliça pode melhorar drasticamente a rigidez sem aumentar proporcionalmente o peso.
Isso explica por que treliças mais profundas geralmente superam projetos mais pesados, porém mais rasos, em vãos longos.
A força é dominada pelo material.
A rigidez é dominada pela geometria.
Por que ambas as verificações são obrigatórias em códigos estruturais
Os padrões modernos de projeto estrutural separam:
Os códigos exigem ambos porque:
A aprovação em um não garante o cumprimento do outro.
A engenharia responsável exige a verificação de ambos os parâmetros antes de aprovar uma configuração estrutural.
Força vs Rigidez – Visão Geral Comparativa
| Parâmetro | Resistência | Rigidez |
|---|
| Preocupação Primária | Prevenindo falhas | Controlando a deformação |
| Estado Limite Governante | Estado Limite Último (ULS) | Estado limite de utilização (SLS) |
| Influenciado por | Resistência ao escoamento, módulo de seção | Módulo elástico (E), momento de inércia (I) |
| Modo de falha | Cedência, fratura, instabilidade | Queda excessiva, salto, desalinhamento |
| Sensibilidade de amplitude | Linear à magnitude da carga | Exponencial para comprimento do vão (L³ / L⁴) |
| Pergunta típica do cliente | “Será que vai aguentar?” | 'Ele permanecerá estável e nivelado?' |
| Governando em longos períodos | Às vezes secundário | Muitas vezes fator controlador |
| Requisito de código | Obrigatório | Obrigatório |
Conclusão – O Parâmetro Governante
A questão correta não é qual parâmetro é mais importante universalmente.
A pergunta correta é:
Qual parâmetro rege sua aplicação?
Antes de selecionar um sistema estrutural, defina:
Então avalie:
O verdadeiro desempenho estrutural é medido em toda a faixa operacional — não apenas na falha.
Uma seleção tecnicamente sólida avalia a resistência e a rigidez em conjunto, garantindo que a estrutura seja segura, estável e funcionalmente confiável.
