Uma interpretação estrutural orientada a casos em sistemas de treliça de 290 mm
Introdução
Na engenharia de treliças modulares, as discussões geralmente giram em torno da capacidade do vão, tabelas de carregamento ou classes de materiais. Os conectores normalmente são mencionados apenas ao especificar a configuração.
Contudo, na prática, o comportamento estrutural raramente é governado apenas pelos membros. O fator decisivo é frequentemente como os nós organizam o fluxo de força, especialmente quando a geometria se torna tridimensional.

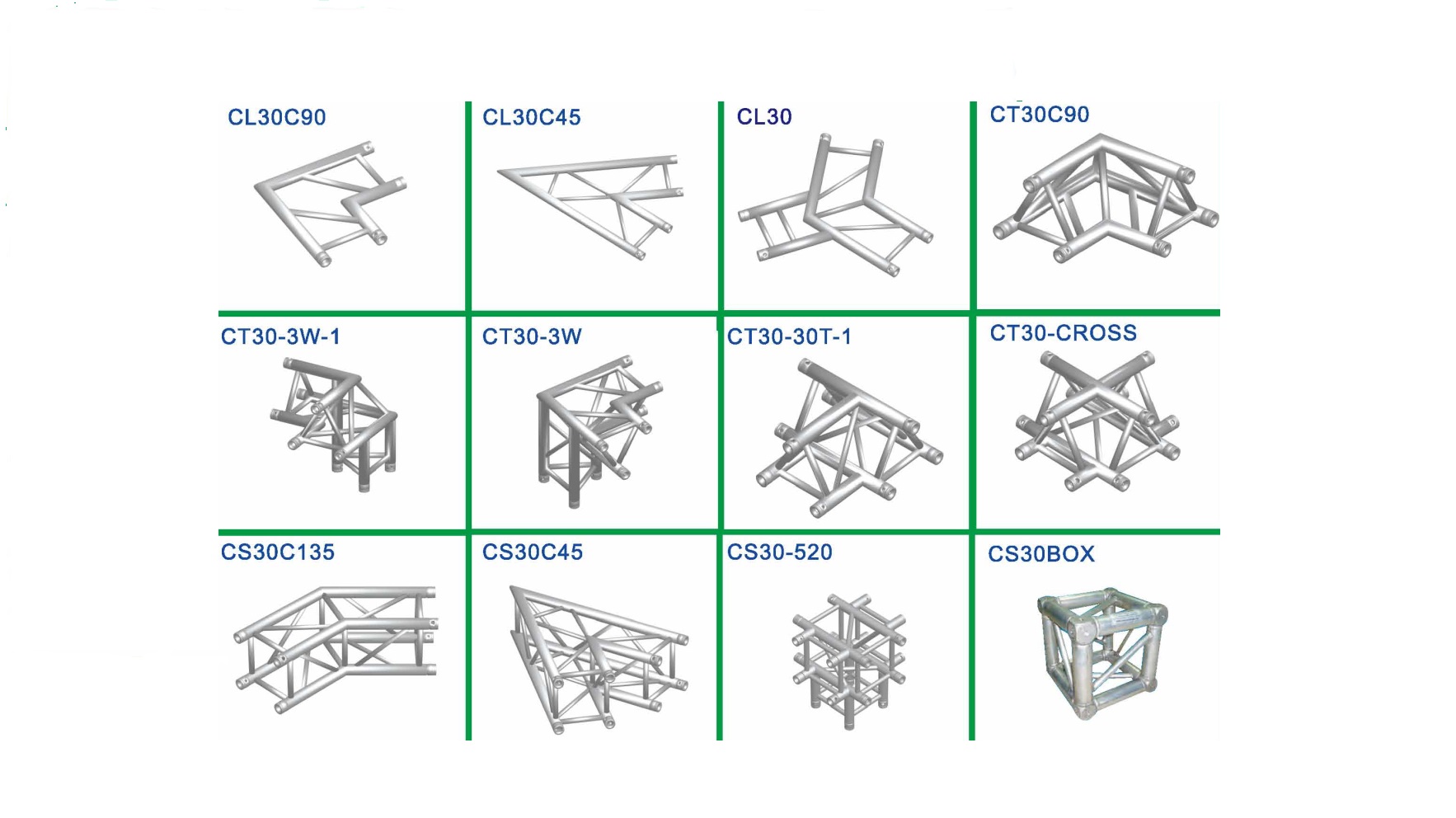

Em vez de classificar os conectores por tipo, este artigo os examina através de cenários estruturais do mundo real. Cada caso destaca como as geometrias específicas dos nós influenciam a transferência de carga, a distribuição de rigidez e o desempenho da montagem dentro de um sistema de treliça de 290 mm.
Caso 1: Estrutura retilínea do estande de exposição
Estabilidade Planar vs. Fechamento Espacial
Cenário:
Um estande de exposição de 6m × 6m com 3m de altura, principalmente geometria ortogonal, carga mínima no telhado.
Seleção de nó comum:

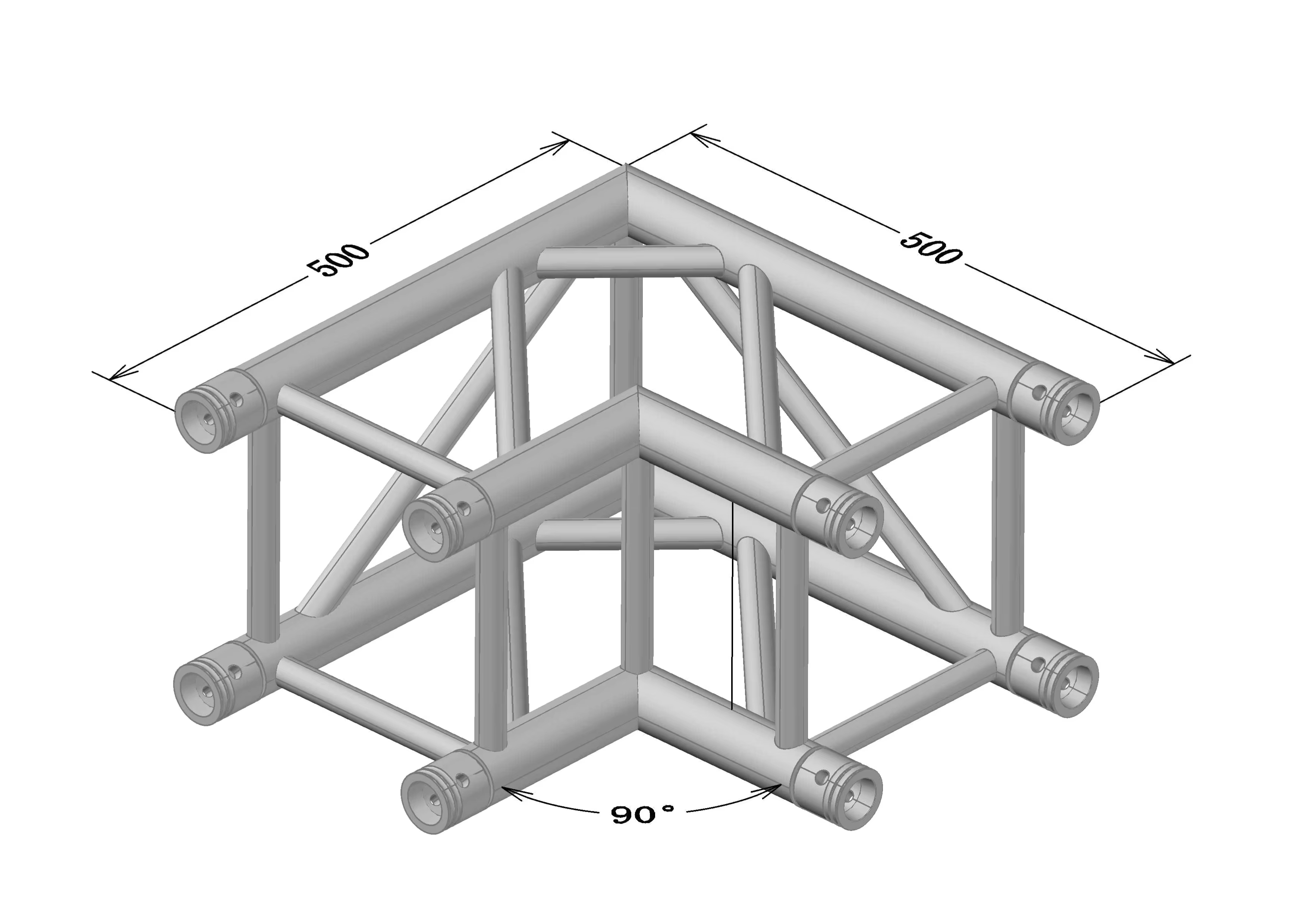

Em layouts iniciais, os conectores planares são suficientes para definir o perímetro e a estrutura da grade cruzada. As forças axiais permanecem em grande parte dentro dos planos verticais e horizontais.
No entanto, as instalações de campo revelam frequentemente um problema subtil: desvio torcional durante o carregamento lateral (pressão da multidão, luminárias suspensas).
Por que?
Porque os nós planares mantêm a continuidade no plano, mas não criam um loop de carga tridimensional. Sem fechamento espacial, a estrutura se comporta como quadros interconectados, em vez de um volume unificado.
Ajuste de engenharia:
introdução de nós espaciais limitados, como:

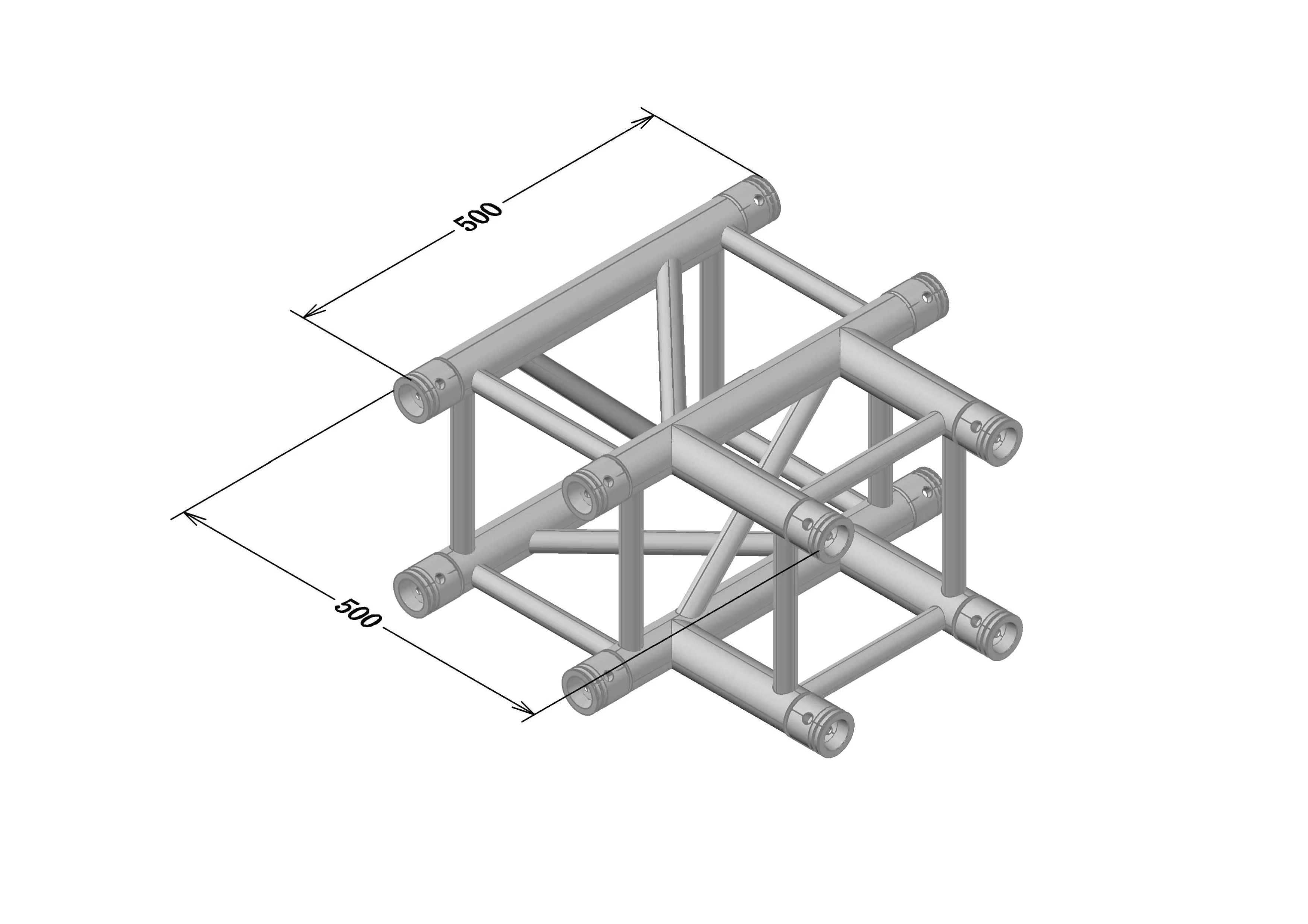

nos cantos superiores transforma o sistema de uma grade plana em uma caixa espacial. A rigidez torcional aumenta desproporcionalmente em comparação com o número de conectores adicionados.
Observação:
Mesmo em estruturas de estandes aparentemente simples, a dimensionalidade dos nós – e não o tamanho dos membros – geralmente governa a estabilidade.
Caso 2: Portal de palco com treliça de iluminação cantilever
Gerenciando caminhos de carga excêntricos
Cenário:
Um portal de palco onde braços de treliça horizontais se estendem para frente para transportar equipamentos de iluminação.
O cantilever introduz carga excêntrica, produzindo torção na junção entre a torre vertical e a viga horizontal.
Locais de nós críticos:
Usar apenas nós planares padrão de 4 vias nessas interseções normalmente leva a uma deflexão rotacional visível.
Intervenção Estrutural:
Substituindo a junção por:
Conector de 6 faces
ou no mínimo:
permite que as forças axiais sejam redistribuídas ao longo de vários eixos espaciais. O engate direcional adicional converte a demanda torcional em compartilhamento de carga axial entre os membros.
Field Insight:
Em sistemas cantilever, o conector deve “absorver” a intenção rotacional. Se a geometria do nó não permitir a participação de forças multi-eixos, a flexão se desenvolverá em locais não intencionais.
Caso 3: Estrutura de telhado de inclinação dupla
Redirecionamento Axial em Planos Inclinados
Cenário:
Uma cobertura para eventos ao ar livre com duas inclinações simétricas que se encontram em uma cumeeira.
As cargas gravitacionais se transformam em compressão axial ao longo de membros inclinados. Nas zonas de cumeeira e beiral, os vetores de força mudam significativamente de direção.
Conectores primários usados:

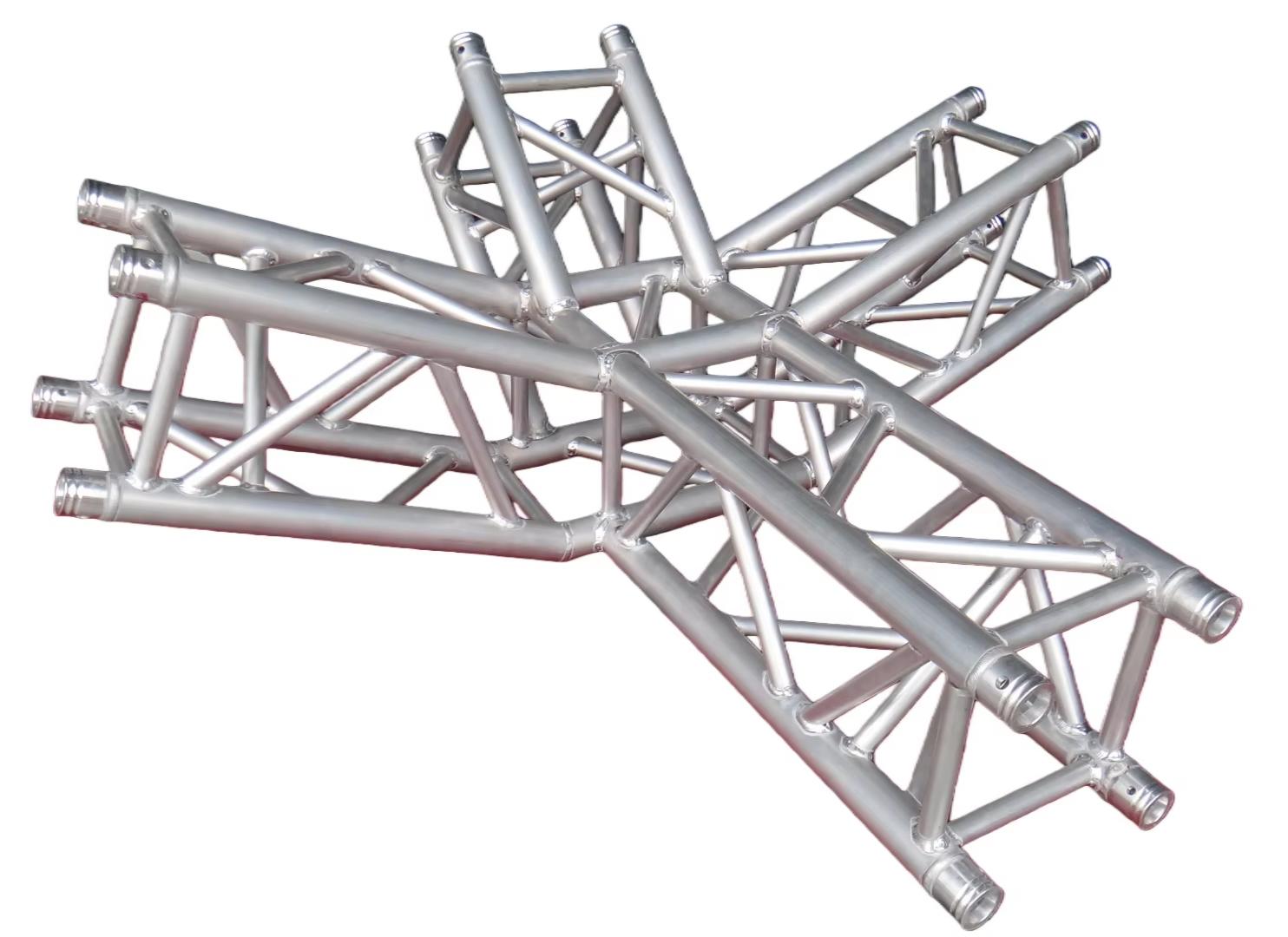

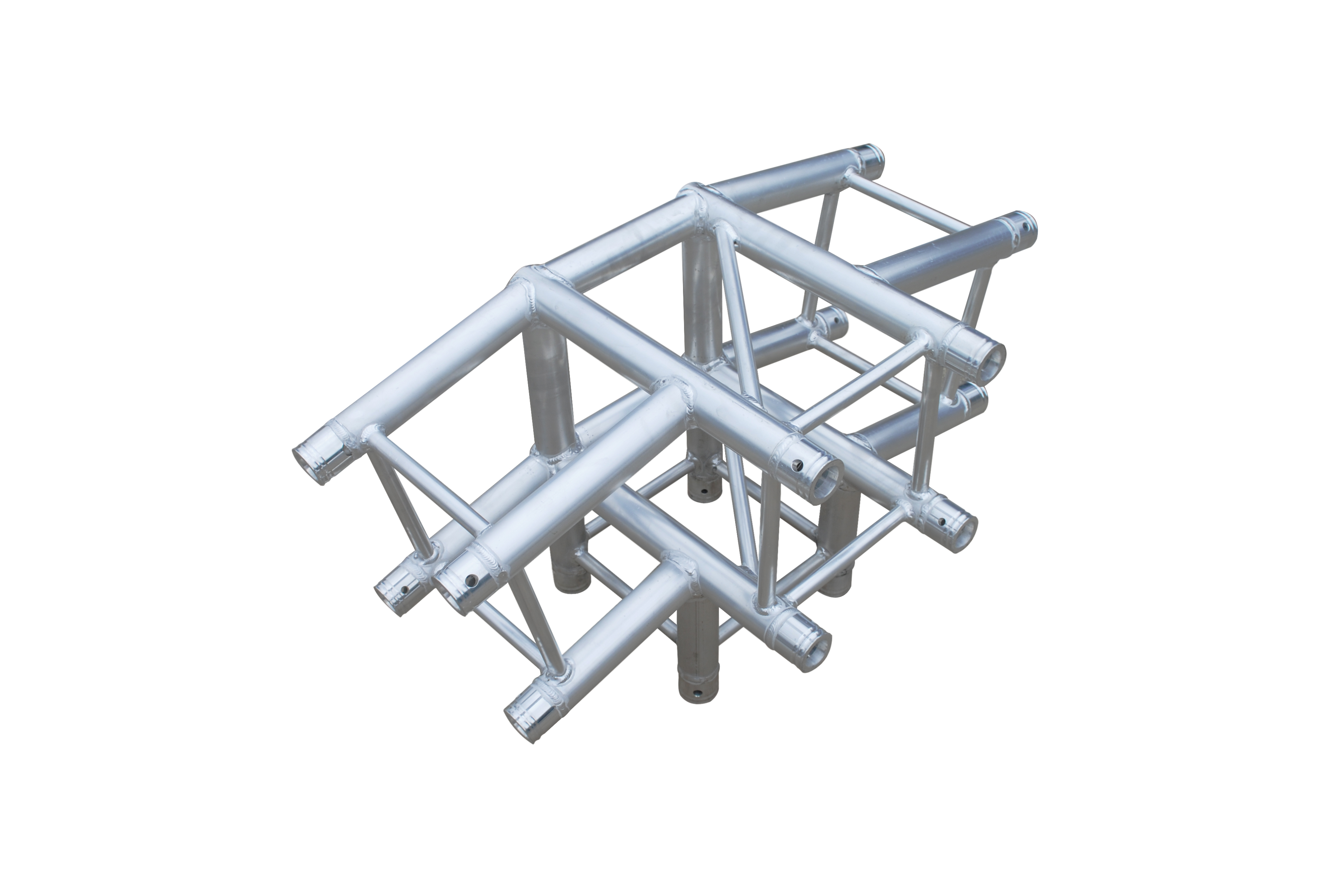

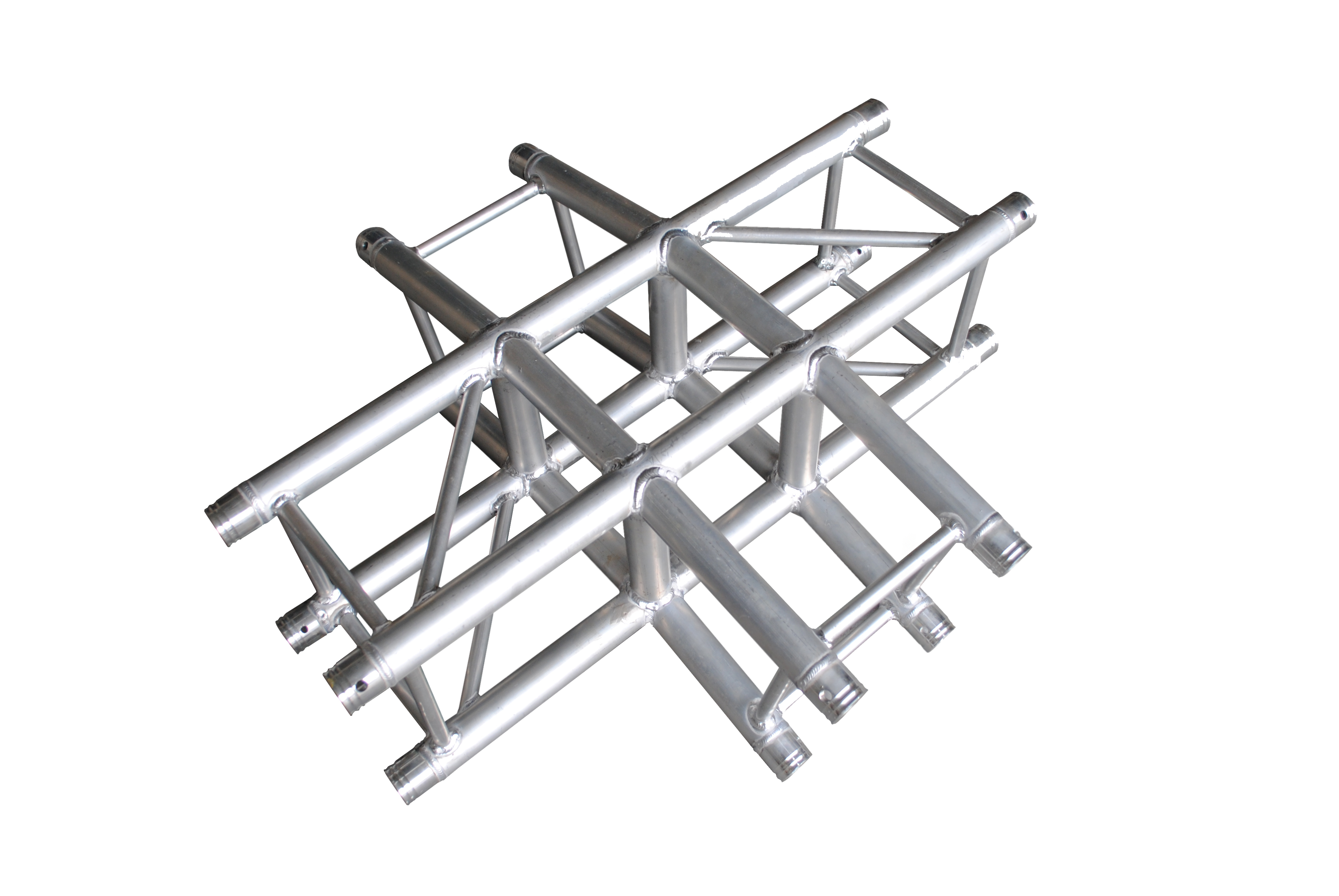

Conector de treliça de telhado personalizado de 4 vias (interseção de cumeeira)
Canto de treliça de telhado de 4 vias

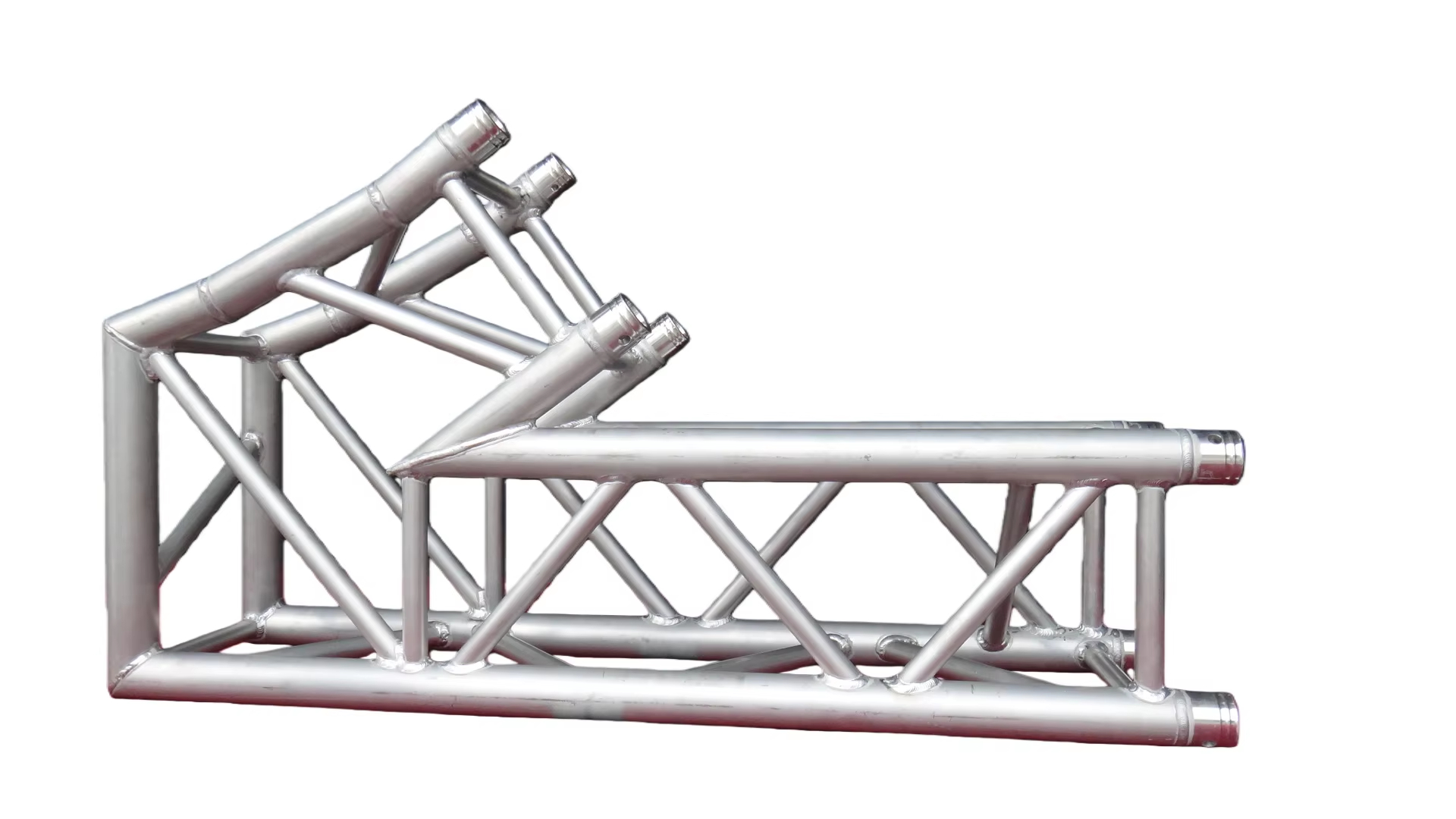

Canto de telhado inclinado personalizado de 2 vias (transições de inclinação)

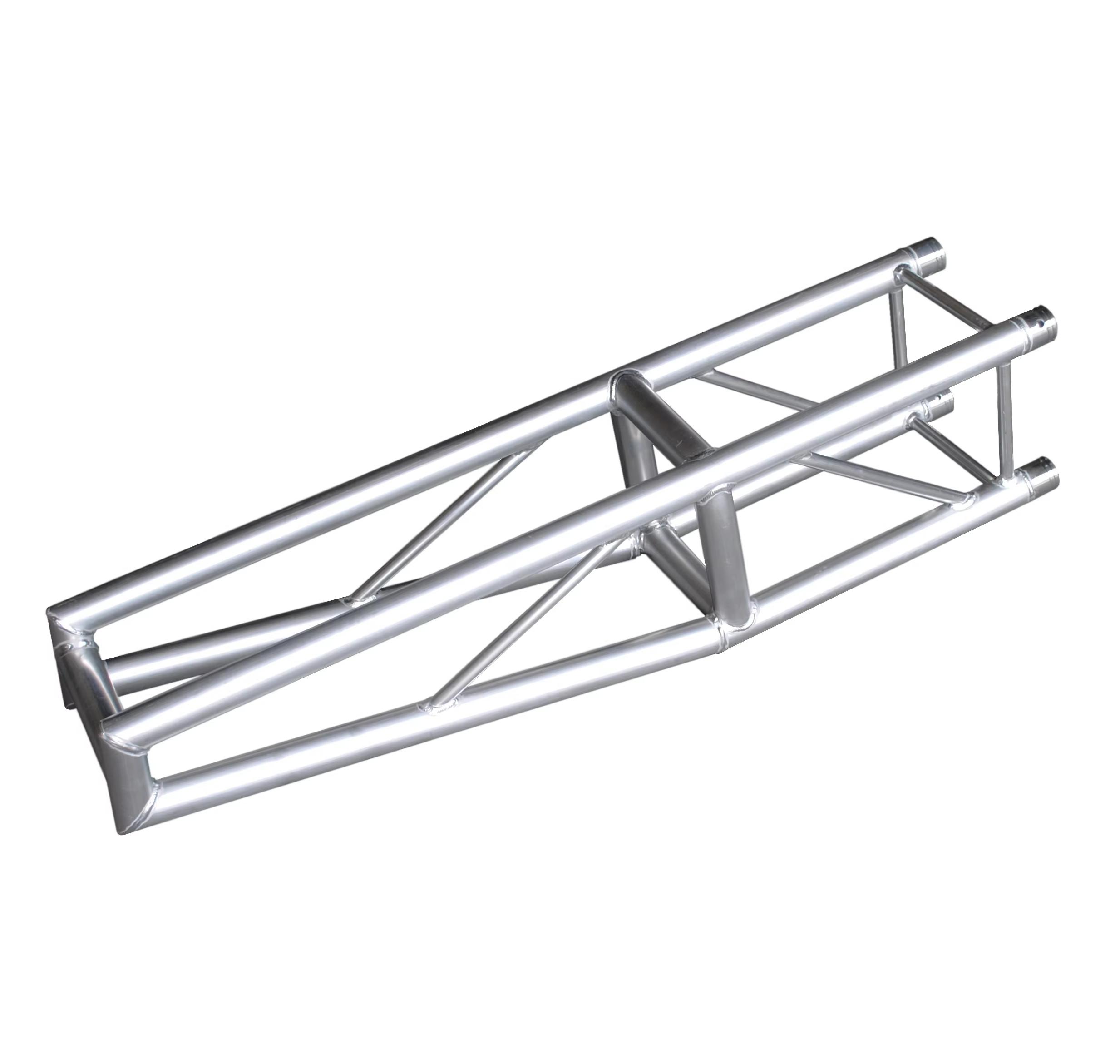

Treliça plana inclinada inferior (zonas de junção inferiores)
O conector da cumeeira deve equilibrar as forças axiais opostas de ambas as encostas. Qualquer desalinhamento geométrico introduz flexão secundária.
Nas interseções de encostas mais baixas, as forças de reação verticais se acumulam. Aqui, manter o alinhamento axial entre o suporte horizontal e o plano inclinado é estruturalmente crítico.
Modo de falha observado em projeto deficiente:
Se um conector plano for usado em vez de um nó específico do telhado, a transferência de momento ocorre na interface. Com o tempo, pode aparecer fadiga nas juntas ou afrouxamento dos parafusos.
Princípio de Engenharia:
Existem conectores de plano inclinado para preservar a integridade axial durante a transformação vetorial. Não são variações estéticas; eles evitam flexões em transições geométricas.
Caso 4: Torre de palco multinível
Empilhamento vertical de carga e gradiente de rigidez
Cenário:
Torre de 9 metros com plataformas intermediárias suportando painéis de LED.
A compressão vertical aumenta em direção à base. Simultaneamente, a carga do vento induz cisalhamento lateral e torção.
Estratégia do conector:

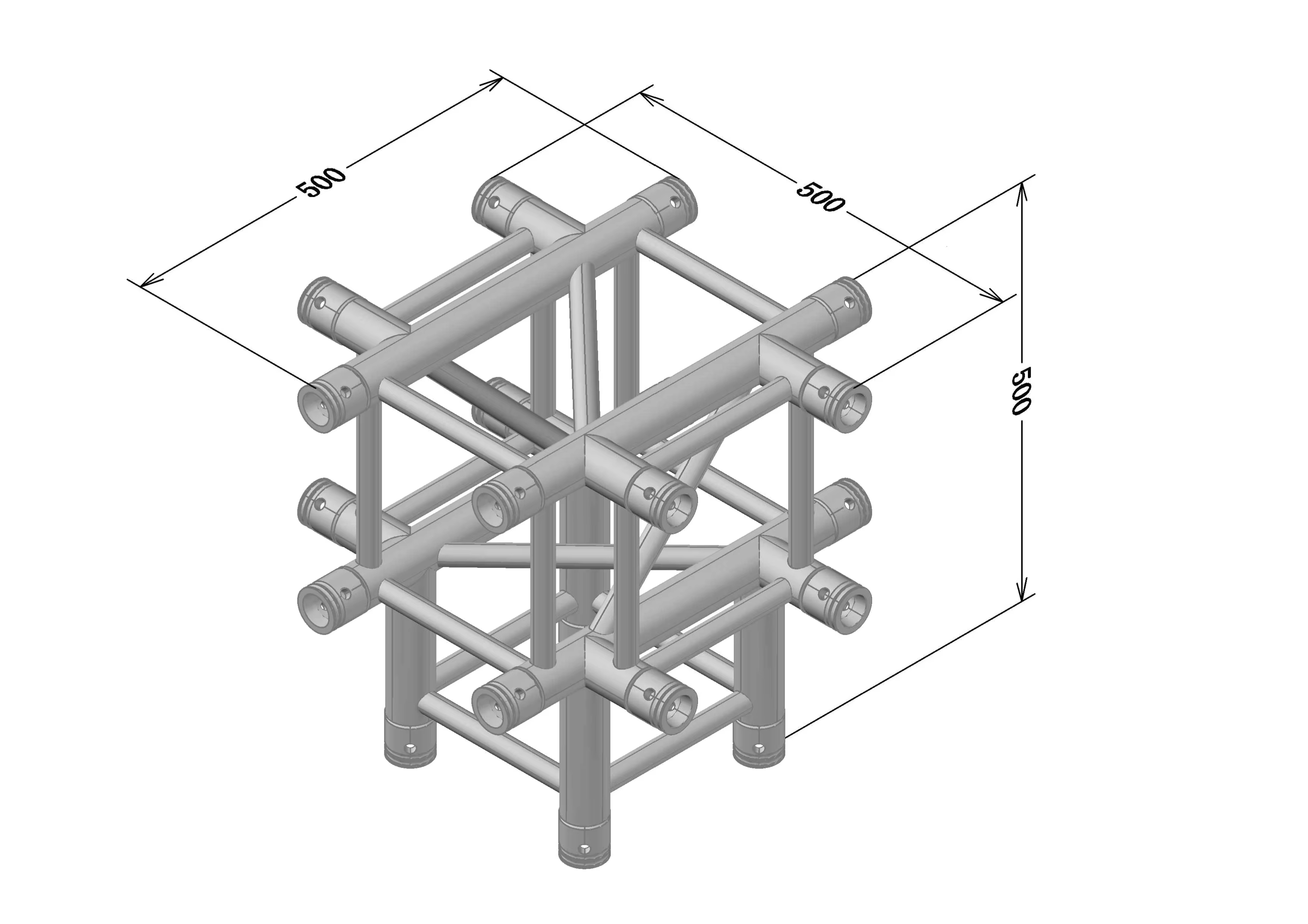

Níveis superiores: canto de treliça padrão de 5 vias

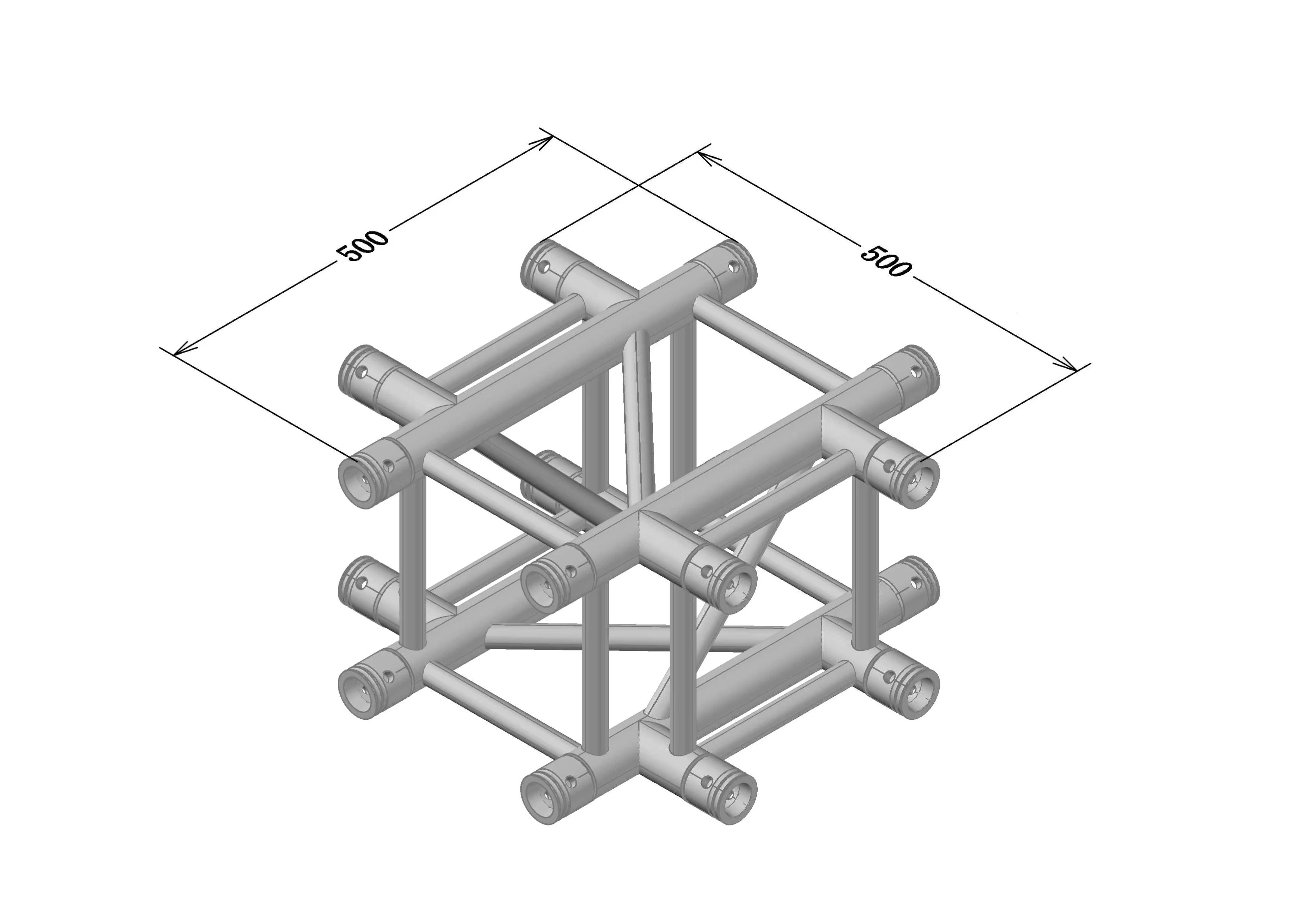

Interseções de nível médio: Canto de treliça padrão de 4 vias

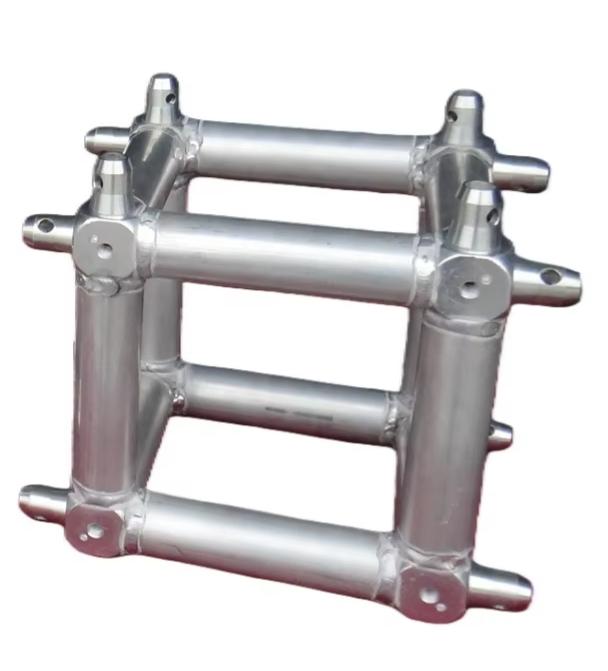

Reforço de base: Conector de 6 faces
O raciocínio é hierárquico.
Nos níveis superiores, as cargas são mais leves e a continuidade espacial é suficiente.
O reforço planar de nível médio mantém a consistência da grade.
Na base, onde convergem a força de compressão e a demanda de torção, os conectores de seis direções distribuem as forças de maneira mais uniforme nos suportes da fundação.
Observação de campo:
A distribuição uniforme do conector ao longo da altura geralmente produz um comportamento de rigidez irregular. Projetar o gradiente de rigidez por meio da seleção do conector produz padrões de deflexão mais previsíveis.
Caso 5: Instalação Arquitetônica Angular
Geometria Não Ortogonal e Fluxo de Força Assimétrica
Cenário:

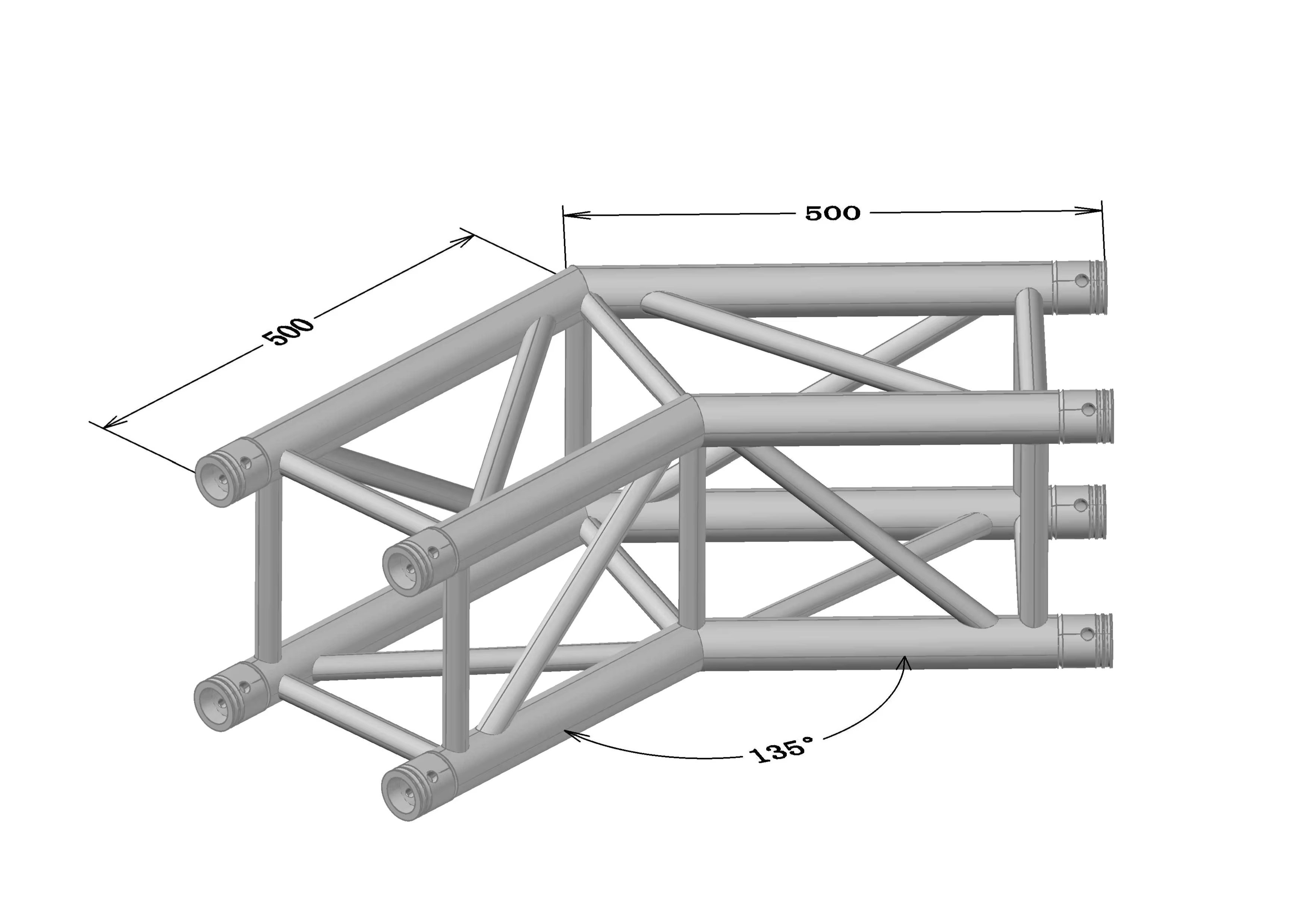

Uma estrutura cênica personalizada com interseções de 60° e 120°.
Conectores ortogonais padrão são inutilizáveis.
Conector aplicado:

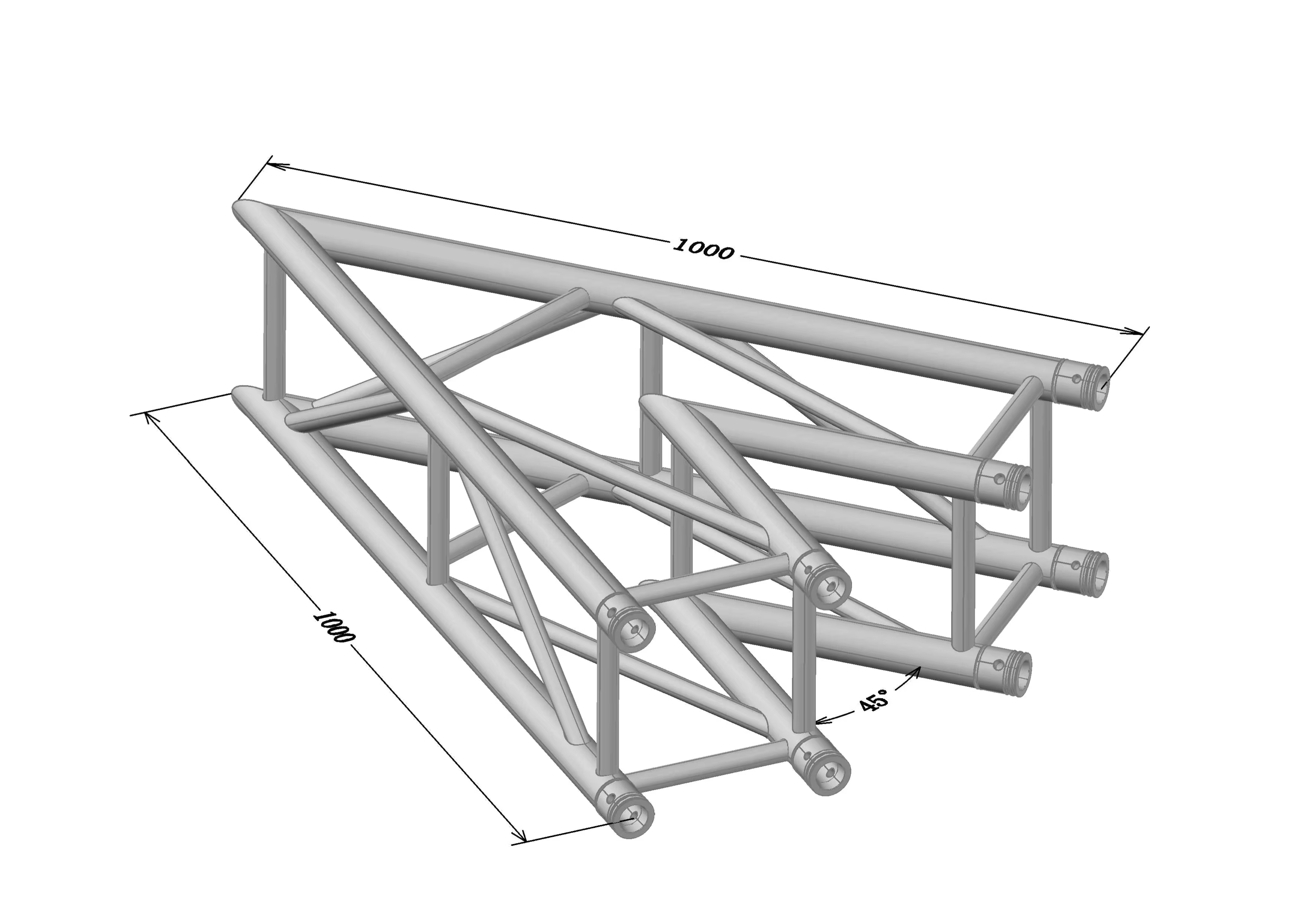

Ao contrário dos nós padrão, os conectores de ângulo personalizado definem primeiro a geometria e depois forçam o caminho.
Em tais configurações:
As forças axiais não são mais simétricas
A rigidez lateral varia de acordo com a direção
Os efeitos de torção tornam-se dominantes sob carga dinâmica
Considerações de projeto:
Suportes adicionais ou nós espaciais (por exemplo, conectores de 5 ou 6 faces) devem ser introduzidos em pontos estratégicos para compensar a assimetria introduzida por ângulos não retos.
A geometria personalizada aumenta o impacto visual, mas também a complexidade estrutural.
Padrões estruturais em todos os casos
A análise desses aplicativos revela padrões consistentes:
1. A atualização dimensional melhora a estabilidade
A transição de nós planares para nós espaciais melhora significativamente o desempenho de torção.
2. Os sistemas de telhado são sensíveis aos nós
Conectores inclinados afetam diretamente se as forças permanecem axiais ou se convertem em flexão.
3. As zonas base exigem a maior capacidade do nó
Seções inferiores de torres ou suportes de telhado experimentam convergência de forças; nós multidirecionais têm melhor desempenho aqui.
4. A geometria dita a lógica da força
Ângulos personalizados alteram a distribuição de rigidez. A colocação do conector deve antecipar esta redistribuição.
Implicações de engenharia para sistemas de 290 mm
Dentro de montagens de treliça de 290 mm:
A capacidade dos membros é normalmente suficiente para vãos moderados.
A vulnerabilidade estrutural geralmente se origina na configuração do nó.
O uso estratégico de conectores de 6 direções reduz o desvio torcional sem aumentar o tamanho do membro.
As transições de telhado devem sempre empregar conectores específicos de geometria.
Em muitos projetos de campo, melhorar a lógica do conector tem um impacto estrutural maior do que aumentar a seção da treliça.
Conclusão
Através de cenários práticos, um princípio fica claro:
Os conectores determinam o comportamento estrutural.
Nós planares definem limites.
Nós espaciais criam volume.
Os nós do telhado gerenciam a transformação vetorial.
Nós de ângulo personalizados redefinem a própria geometria.
Na engenharia de treliças modulares, a inteligência estrutural é incorporada no nível do nó. Compreender quando e por que implantar cada configuração de conector é essencial para construir sistemas de treliça de 290 mm estáveis, eficientes e previsíveis.
O membro da treliça carrega a carga.
O conector decide como essa carga se desloca.
Essa distinção é sutil – mas estruturalmente decisiva.
