Lista Mínima de Equipamentos para Palco 10x8m

O planejamento e a montagem de um palco temporário de 10x8m exigem considerações de engenharia precisas para garantir segurança, estabilidade e eficiência de desempenho. Este guia fornece uma estrutura mínima de equipamento baseada em lógica estrutural, princípios de projeto modular e cálculos de carga padrão. Ele enfatiza a integração de plataformas de palco, sistemas de suporte ajustáveis, estruturas de treliça e coberturas de telhado opcionais, ao mesmo tempo em que destaca componentes essenciais de segurança, como guarda-corpos, placas de base, estabilizadores e lastro. A configuração descrita aqui pretende ser uma referência profissional para planejadores de eventos, engenheiros e equipes técnicas, oferecendo uma metodologia clara para estimar quantidades, avaliar a distribuição de carga e abordar fatores ambientais como vento e terreno irregular. A seleção e montagem finais do equipamento devem sempre ser verificadas por um engenheiro estrutural qualificado para cumprir as regulamentações locais e os requisitos específicos do projeto.

Introdução/Visão Geral
Este documento descreve os princípios essenciais de engenharia e os componentes mínimos necessários para configurar um estágio temporário de 10 metros de largura por 8 metros de profundidade. Pretende ser um guia de planejamento, enfatizando a lógica de configuração do sistema em vez de especificações específicas do produto. A lista final de equipamentos deve ser verificada por um engenheiro estrutural qualificado de acordo com as condições reais do local e os regulamentos locais.

1. Premissas Básicas do Projeto

Os equipamentos necessários variam de acordo com os parâmetros do projeto. Este guia pressupõe as seguintes condições básicas:

• Dimensões do palco: 10m (largura) x 8m (profundidade)

• Altura do palco: 1,0–1,2 m, adequado para visibilidade e acessibilidade do artista em eventos de médio a grande porte

• Ambiente: Ao ar livre, exigindo considerações sobre vento e clima

• Requisito de telhado: Telhado incluído para proteção contra intempéries

• Expectativa de carga: Projetado para cargas típicas de eventos ao vivo (pessoal, equipamento de áudio padrão). Cargas pontuais pesadas (por exemplo, paredes de LED, conjuntos de alto-falantes concentrados) exigem análise estrutural separada

• Fundação: Terreno firme e nivelado capaz de suportar a estrutura e o lastro

2. Sistema de plataforma de palco

A plataforma fornece a principal superfície de desempenho.

2.1 Painéis do palco

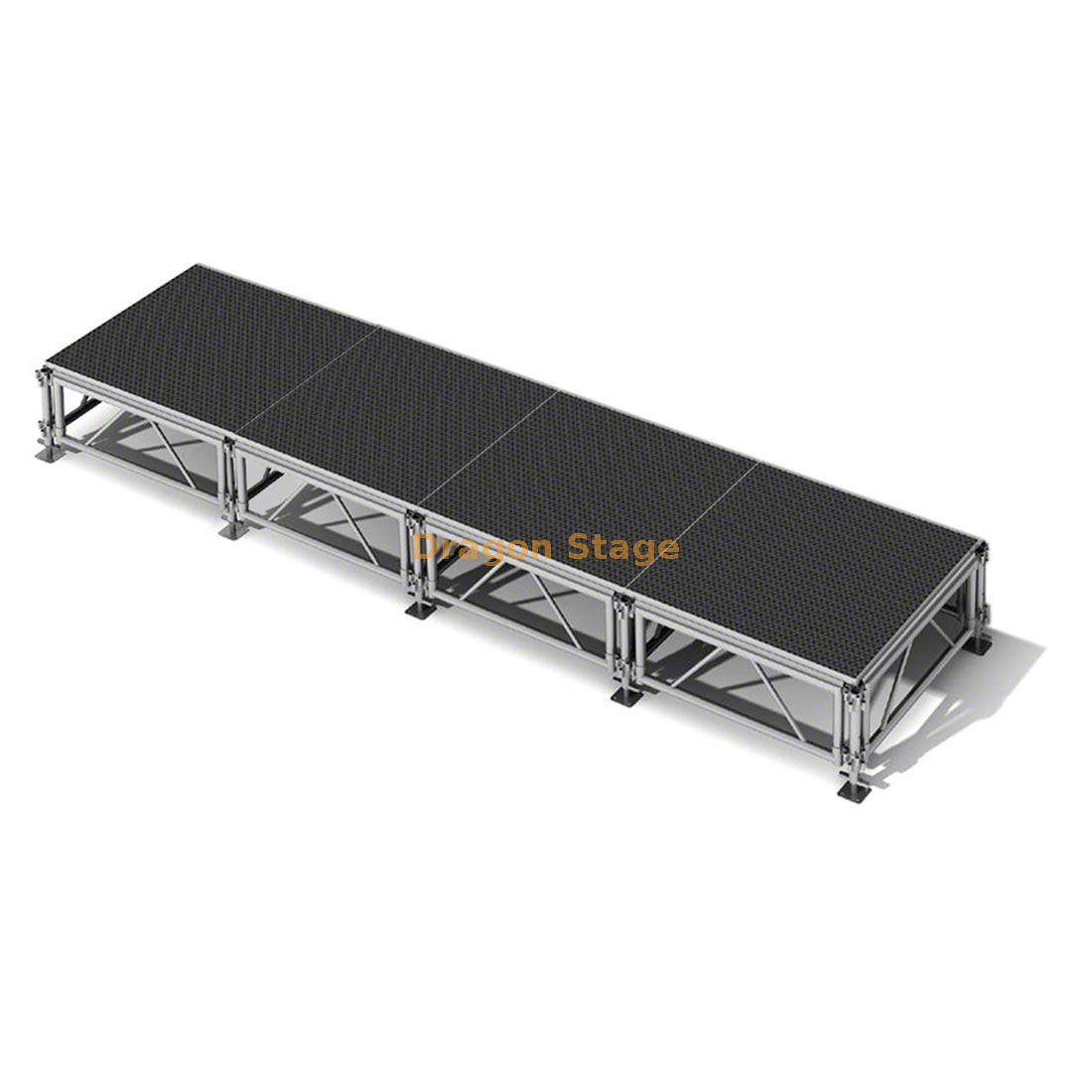

• Painéis de deck modulares são normalmente usados. Os tamanhos comuns incluem 1m x 1m, 1,22m x 1,22m, 1,22m x 2,44m ou 2m x 1m.

• Lógica de Quantidade: Para uma área de 10m x 8m com módulos de 2m x 1m, o mínimo teórico é de 40 painéis. A estrutura e o reforço estrutural podem exigir ajustes.

• Materiais: Estrutura de alumínio (por exemplo, liga 6082-T6 ou 6061-T6) com compensado ou superfície antiderrapante composta.

• Classificação de carga: Carga mínima uniformemente distribuída (UDL) de 500–750 kg/m².

2.2 Pernas do Palco/Suportes Ajustáveis

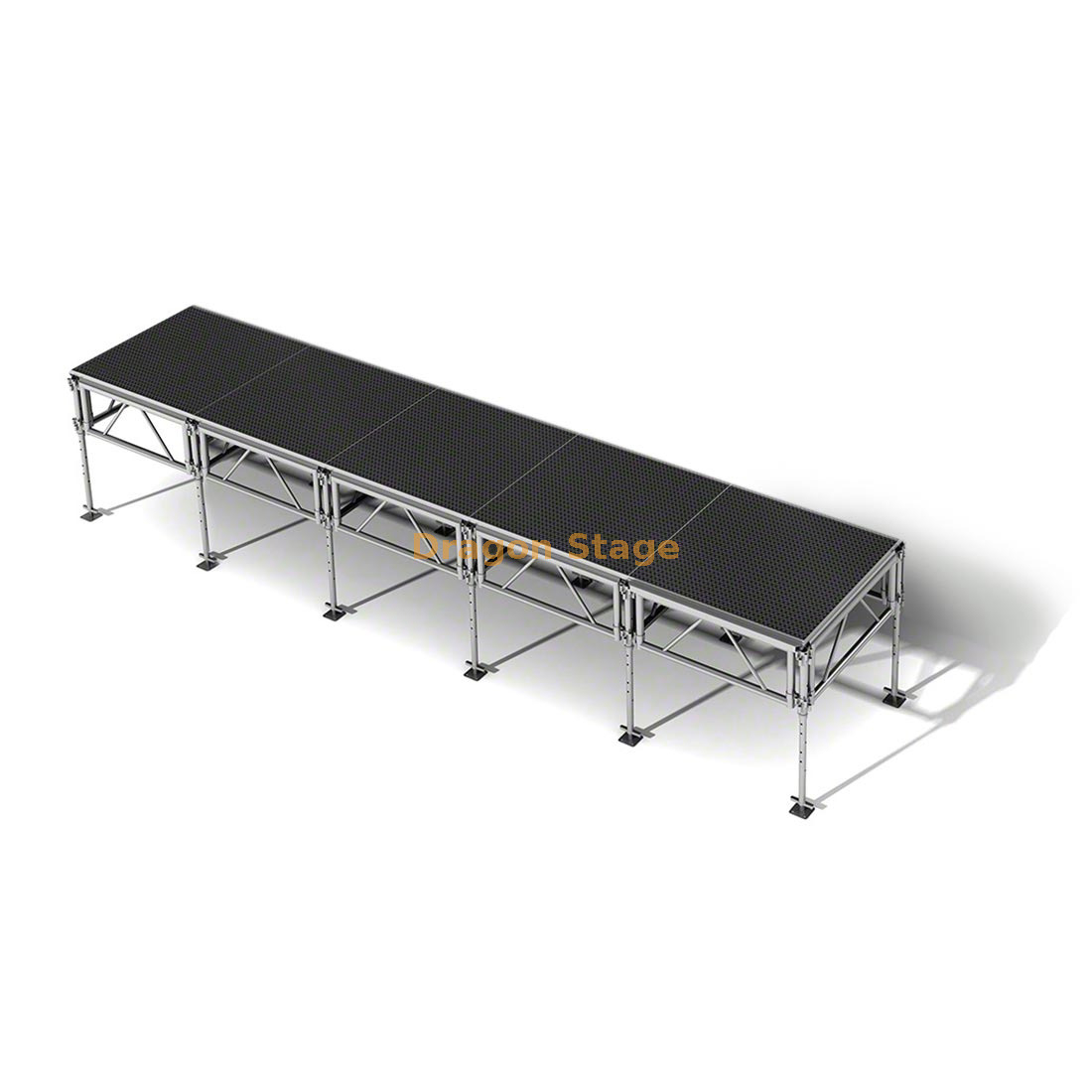

• As pernas fornecem suporte vertical e ajuste de altura; pinos telescópicos ou pernas tipo parafuso são padrão.

• Faixa de altura: 0,4–1,2 m para cobrir a altura do estágio alvo.

• Lógica de Quantidade: Colocada nos cantos do painel, perímetro e molduras internas. O layout da grade depende do projeto do módulo do convés e dos requisitos de carga.

2.3 Sistema de Suporte e Travamento

• Suportes Diagonais: Evite oscilações laterais conectando as pernas à estrutura do deck.

• Conectores interligados: Prenda os painéis uns aos outros e à estrutura. As opções incluem pinos, travas de came ou placas aparafusadas.

• Travas de segurança: Dispositivos de travamento secundários para evitar desengate acidental.

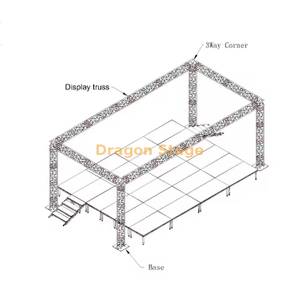

3. Estrutura de treliça (se necessário telhado)

Fornece pontos de amarração suspensos e proteção contra intempéries.

3.1 Treliça da Viga Principal

• Treliças horizontais primárias com largura de 10m.

• Lógica de vão: vão livre de 10 m requer treliças dimensionadas para limites de carga e deflexão. Seções transversais típicas: quadrados de 290 mm, 400 mm ou 500 mm. Tubos maiores (por exemplo, 50x3mm) aumentam a capacidade de carga e reduzem a deflexão.

• Configuração: Duas vigas principais paralelas ao longo da largura de 10m, suportando a grade do telhado.

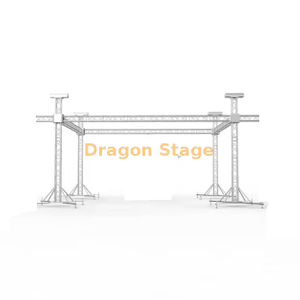

3.2 Pilares de Treliça Vertical

• Apoiar vigas principais nas extremidades ou pontos intermediários.

• Lógica de Quantidade: Mínimo de 2 torres por extremidade (4 no total). Projetado para compressão vertical e cargas de vento laterais.

• Conexão: Torneiras, blocos de canto ou placas aparafusadas.

3.3 Grade de treliça do telhado

• Treliças secundárias conectam as vigas principais, sustentando a cobertura do telhado e pontos de amarração.

• Layout: Grade retangular, 8m de profundidade.

• Requisito de viga transversal: O número depende da resistência do material do telhado e da densidade do equipamento; espaçamento típico de 2–3m.

4. Sistema de telhado e cobertura (opcional)

• Material: Lona de PVC, retardante de chamas, presa por cordas Keder, zíperes ou laços.

• Resistência às intempéries: Certifique-se de que o escoamento de água e a elevação do vento sejam resolvidos. O tensionamento adequado e a fixação segura são essenciais.

• Consideração do Vento: Avaliado para a velocidade esperada do vento; afeta os requisitos de lastro.

5. Componentes de segurança (mínimo necessário)

• Placas de base: Distribuem a carga, dimensionadas de acordo com as condições do terreno.

• Estabilizadores: Estendem-se a partir das bases da torre para estabilidade lateral.

• Blocos de lastro: neutralizam a elevação do vento; peso com base na carga do vento e na geometria da estrutura.

• Guarda-corpos: Obrigatórios em todas as bordas expostas; incluem postes, trilhos superiores/médios ou rodapés.

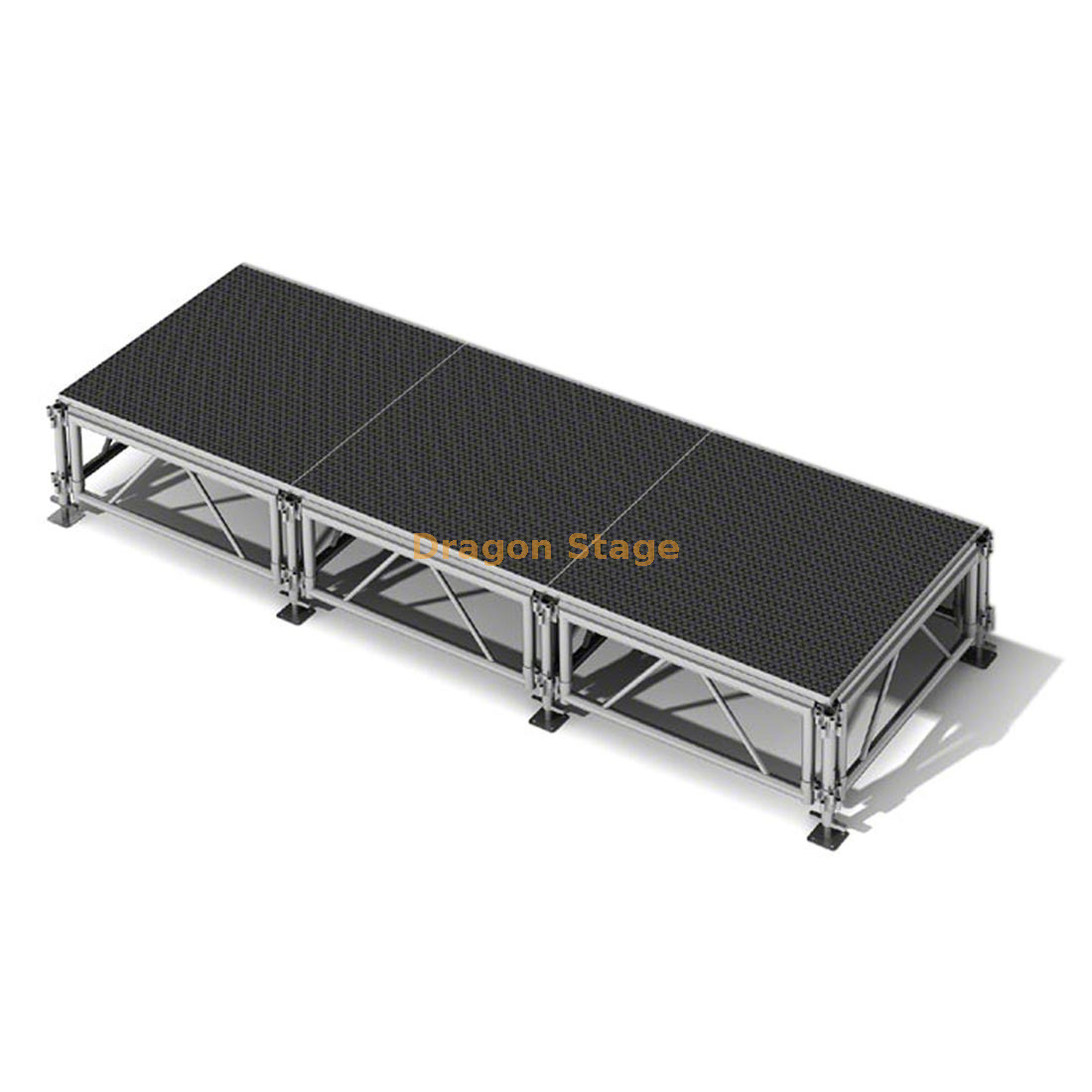

• Unidade de escada: Pelo menos um ponto de acesso com corrimão, correspondente à altura do palco.

6. Exemplo típico de estimativa de quantidade

Exemplo ilustrativo para fins de planejamento:

• Palcos: módulos de 1,22m x 2,44m; 8 painéis de largura x 4 linhas = 32 painéis

• Pernas ajustáveis: Grade da estrutura de suporte aprox. 9 pontos de largura x 5 pontos de profundidade = 45 pernas

• Treliça de viga principal (vão de 10m): 2 peças

• Treliça da viga principal (vão de 8m): 2 peças


• Colunas Treliçadas Verticais: 4 torres

• Treliça de grade de telhado: 3 treliças secundárias com espaçamento de 3m

• Segurança: 4 placas de base com estabilizadores, lastro por carga de vento, guarda-corpos, 1 escada

7. Considerações de engenharia antes da confirmação final

• Carga de Vento: Fator dominante para palcos outdoor; afeta o lastro e a estabilidade

• Cargas pontuais: paredes de LED, grupos de alto-falantes ou efeitos; pode exigir treliças mais pesadas ou suportes adicionais

• Peso de suspensão do alto-falante: a carga dinâmica total afeta a seleção da treliça

• Regulamentações de segurança locais: devem estar em conformidade com os padrões (por exemplo, EN 1090, BS 6399)

• Condição do solo: Superfícies macias ou irregulares podem exigir tapetes de madeira, macacos de nivelamento ou placas de base maiores

Isenção de responsabilidade: este documento é um guia de planejamento. Todos os projetos de estruturas temporárias devem ser verificados ou executados por um engenheiro profissional licenciado e familiarizado com as condições e regulamentos locais.
