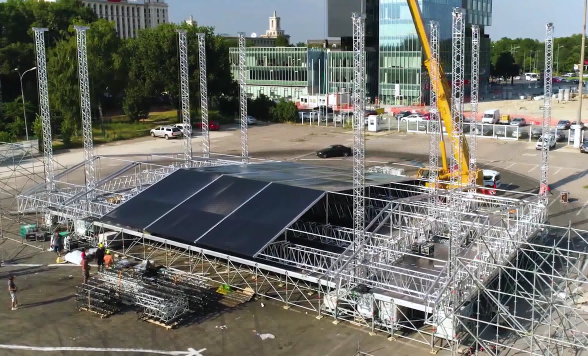

Como instalar um palco de concerto resistente: sistema de festival de 560 m² (guia passo a passo)
Construa um telhado de palco principal para festivais que suporte 38,5 toneladas de iluminação, sistemas de PA e paredes de LED – com vento de até 109 km/h – em menos de 48 horas.
Por que os palcos de concertos pesados são essenciais para festivais
Os principais festivais como Rock am Ring , Pukkelpop e SummerBreeze dependem de telhados de palco em grande escala e resistentes ao vento para proteger artistas, equipamentos e público. Este sistema de telhado concerto de 560 m² (31 m × 18 m) oferece um vão livre de 20 m e uma altura livre de 11 m , ao mesmo tempo que suporta uma carga suspensa total de 38,5 toneladas e excede os padrões europeus de vento em 8%..
Este guia completo de instalação de telhado de palco de concerto mostra como construir um telhado de palco de festival profissional - desde a preparação do local até o tensionamento final da cobertura - usando engenharia comprovada de treliça de palco para serviços pesados.
Etapa 1: Pesquisa do local e pré-planejamento para instalação no telhado do palco de concertos
Especificação
de tarefa
Extensão do palco
20 m (sem suportes centrais)
Altura livre
11 m (ideal para rigging, pirotecnia e artistas)
Cobertura total do telhado
31 m (C) × 18 m (L) = 560 m²
Classificação de carga de vento
109 km/h (8% acima do Eurocódigo)
Requisito de solo
Capacidade de carga mínima de 150 kPa
Dica profissional : use um nível de laser e um penetrômetro de solo 48 horas antes da configuração. Para solo macio, instale placas de base de aço ou âncoras de solo para evitar assentamentos durante a montagem do palco de concertos.
Etapa 2: Selecione o sistema de treliça correto para telhados de palco para serviços pesados
Finalidade
da Especificação
do Componente
Torres
Treliça para serviço pesado de 390 mm
Suporta mais de 50 toneladas por torre em compressão
Grade Principal
Treliça reforçada com 1 m de altura
Suporta carga distribuída uniforme (UDL) de 24,5 toneladas
Asas laterais (casas PA)
7 toneladas por lado (14 t no total)
Monte line arrays ou videowalls de LED
Por que treliça de 1 m de altura? O maior momento de inércia reduz a deflexão sob cargas de concerto assimétricas - fundamental para uma suspensão segura de LED na parede ou montagem de PA unilateral.
Etapa 3: Cronograma completo de construção do palco do concerto no telhado (48 horas)
Dia 1: Construção e Fundação da Torre
Coloque placas de base de aço em solo nivelado a laser.
Elevar 4 torres de canto com guindaste telescópico (400 kg por seção de 5 m).
Instale contraventamento diagonal para estabilidade lateral.
Prenda com cabos de sustentação de 45° para resistir à elevação do vento.
Dia 2: Grade Principal e Montagem da Asa PA
Levante os módulos de grade de 1 m × 1 m até a posição.
Prenda com pinos de ponta de alta resistência e torque de acordo com as especificações.
Construir asas laterais de PA (capacidade de 7 t cada).
Adicione grade de passarela para acesso seguro do montador durante a configuração da iluminação do concerto.
6 Horas Finais: Instalação e Tensionamento do Canopy
Desenrole a cobertura de PVC do nível do solo.
Prenda tiras de catraca de canto e esticadores.
Aplique um sistema de tensão anti-acumulação para evitar a flacidez da água.
Verifique a curvatura < 5 cm em toda a cobertura do telhado de 560 m².
Sem acumulação de água = sem carga surpresa de 500 kg durante a chuva - essencial para a segurança do festival ao ar livre.
Distribuição segura de carga: pendure 38,5 toneladas no telhado do palco do seu concerto
Uso comum
de carga máxima
da zona
Grade Central
24,5 toneladas UDL
Equipamentos de iluminação para concertos, cubos de vídeo
Ala esquerda do PA
7 toneladas
Alto-falantes de matriz de linha
Asa direita do PA
7 toneladas
Parede de vídeo LED ou torres de atraso
Capacidade total
38,5 toneladas
Carregamento completo da produção do festival
Regra de segurança : Nunca exceda 80% da carga nominal durante o carregamento ou ensaios.
Proteção contra vento e intempéries para telhados de palcos de festivais (109 km/h avaliado)
Excede o Eurocódigo EN 1991-1-4 em 8% para estruturas desmontáveis temporárias.
Cabos de sustentação + blocos de lastro (concreto ou água) em todas as torres.
Monitoramento anemômetro ao vivo durante a performance.
Protocolo Tempestade :
80 km/h → Equipamentos de iluminação inferiores
100 km/h → Evacuar a etapa imediatamente
Ferramentas e equipe para instalação profissional de telhado de concerto
Quantidade
de itens
Guindaste telescópico de 100 toneladas
1
Riggers Certificados (ETCP ou equivalente)
6–8
Nível Laser + Anemômetro
1 cada
Chave de torque (parafusos M20)
2
Correias de catraca + esticadores
16
Lista de verificação final antes da verificação de som para o telhado do palco de concertos
Todos os parafusos com torque de 450 Nm
Tensão do dossel uniforme (sem rugas ou pontos baixos)
Velocidade do vento < 60 km/h
Carregar células em travamentos de PA (recomendado)
Plano de ataque de emergência impresso e informado
Conclusão: Construa um telhado de palco para um festival de nível profissional
Um palco de concerto resistente é mais do que aço e tecido – é confiabilidade projetada . Com um vão livre de 20 m, , capacidade de suspensão de 38,5 toneladas e vento de 109 km/h , você pode instalar um telhado do palco principal do festival que resiste a tempestades, suporta produção total e é montado em menos de 48 horas..
Pronto para planejar a construção de seu palco de concerto em grande escala?
Entre em contato com uma empresa certificada de engenharia de palco para consulta e cálculos de carga personalizados.
Palavras-chave : instalação de telhado de palco de concerto, , treliça de palco resistente, , guia de construção de palco de festival, , dossel de palco de 560 m², , telhado de palco com classificação de vento 109 km / h , Aparelhamento de asa PA, , carga de iluminação de concerto, , segurança de palco ao ar livre, , sistema de tensionamento de telhado de palco
Compartilhe este guia de instalação do palco do festival com sua equipe de produção - e avise-nos quando seu telhado subir! ✨

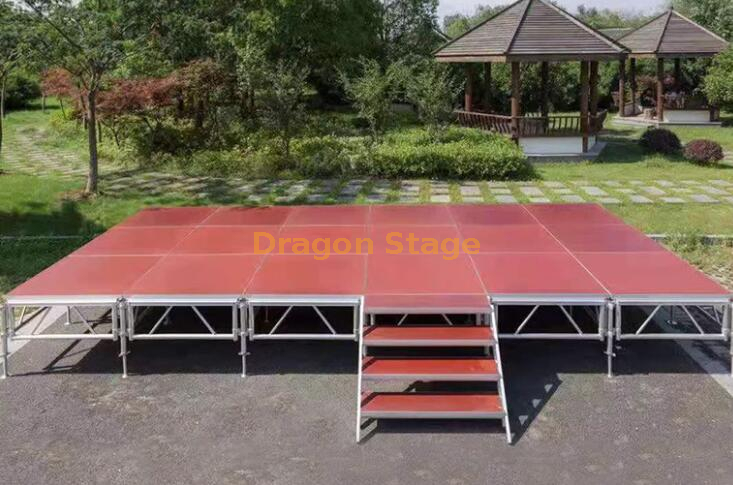

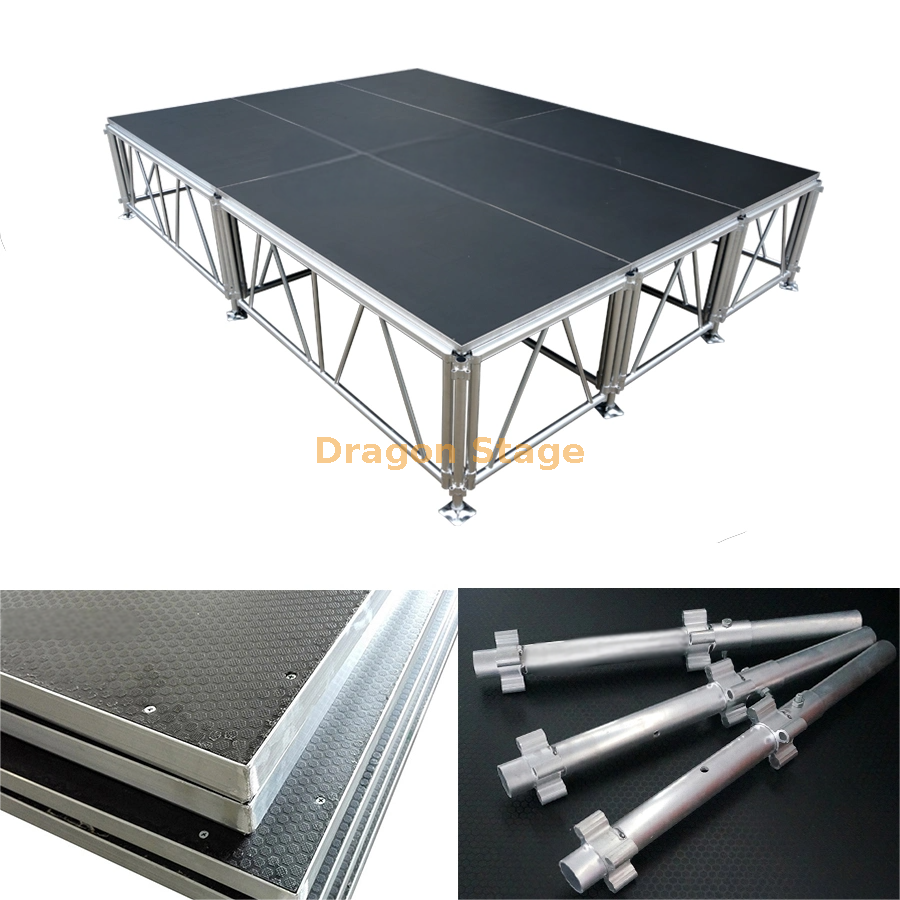

é um deck de palco de 2x1m para palco de evento modular móvel portátil reciclável de fácil instalação interno externo de alumínio. os tamanhos totais são 16x12m com 2 escadas.

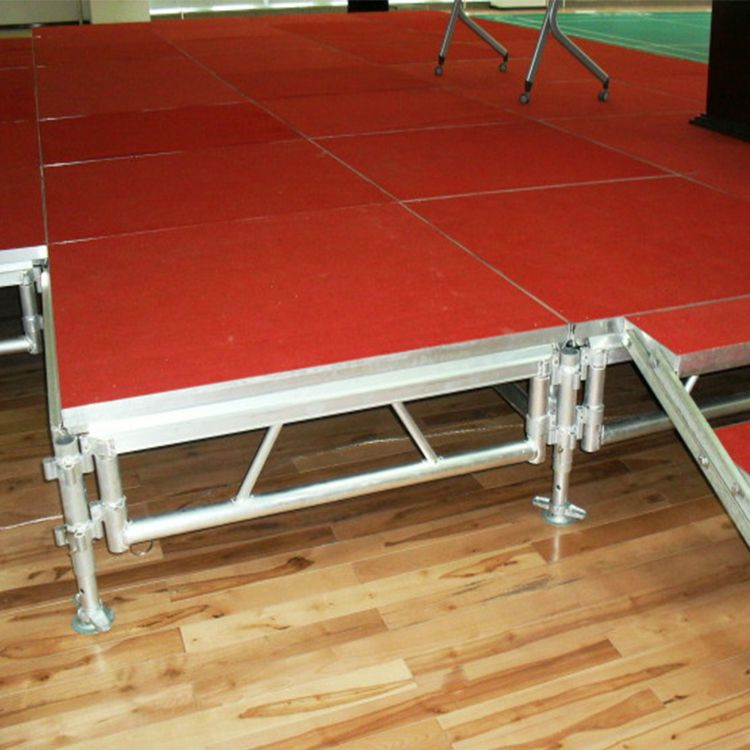

Deck de alumínio para palco externo de desempenho de fácil instalação 15x10m com 2 escadas, temos opções de altura de 0,4-2m para escolher.

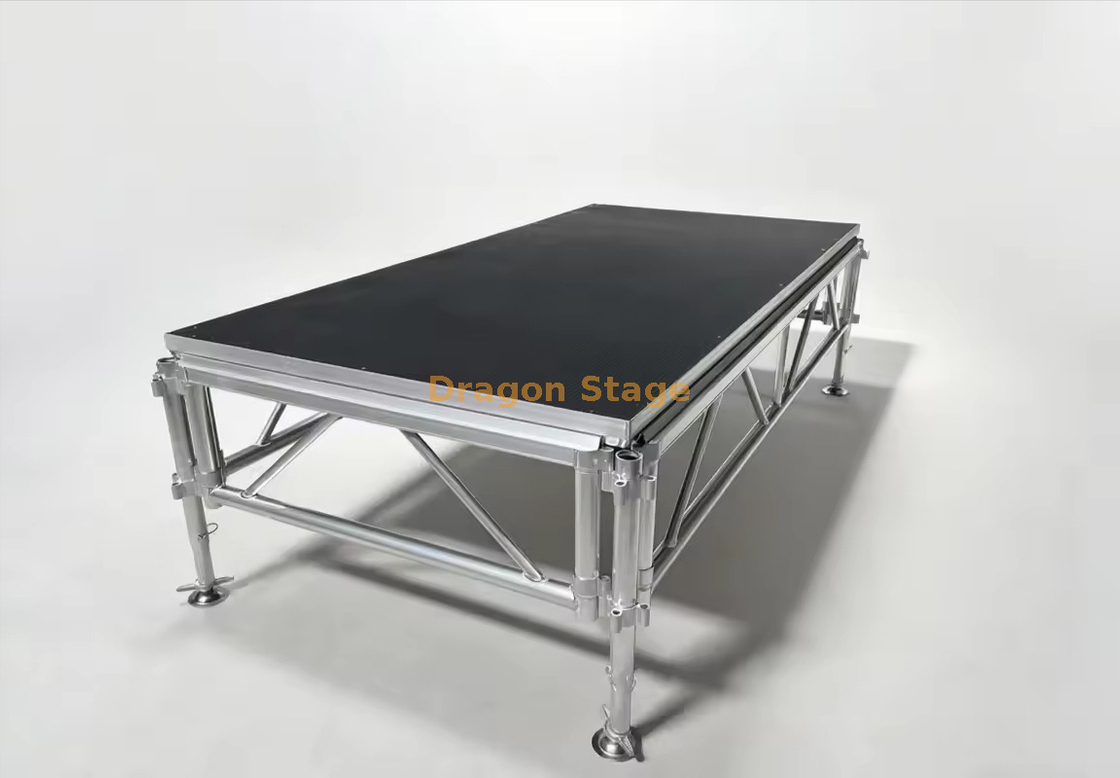

cada painel do deck do palco tem 2x1m
nós fornecemos o preço padrão do palco aqui abaixo, se você precisar de corrimãos de escada e protetores de palco, também podemos fornecer, até mesmo saias de palco e outros requisitos.

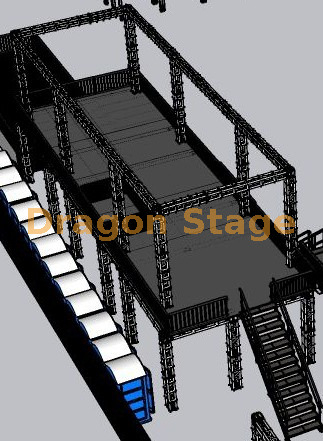

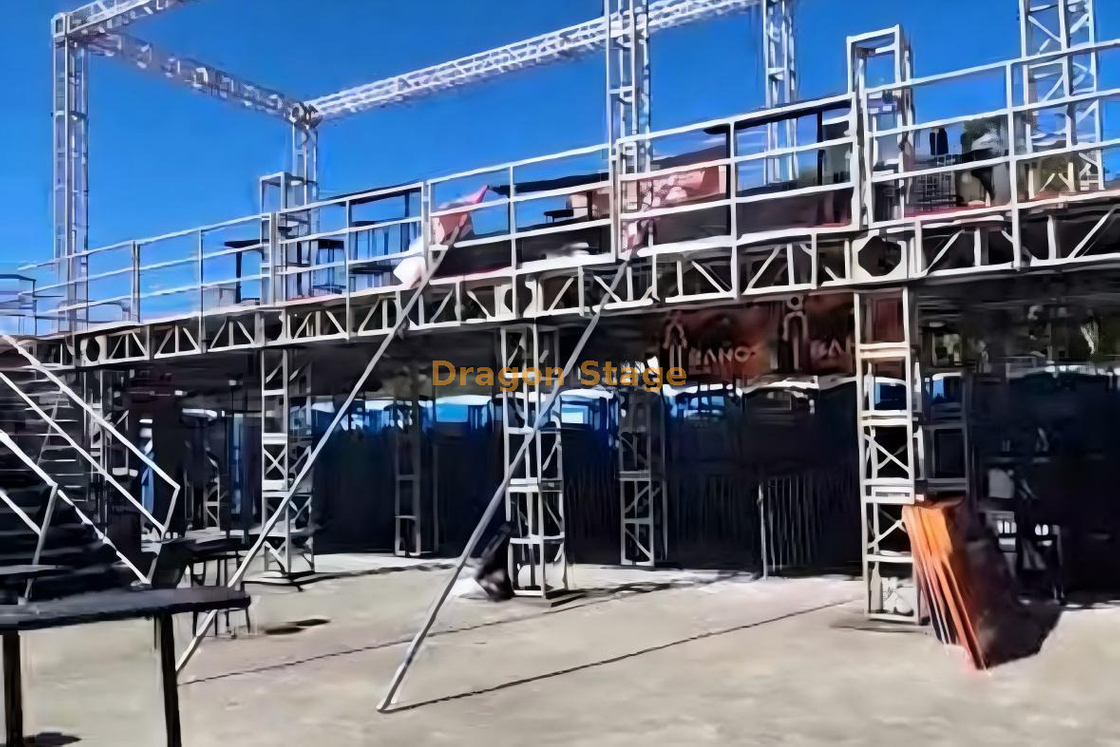

A plataforma modular elevada de dois níveis é uma estrutura versátil suportada por treliça projetada para eventos, festivais e locais temporários. Apresentando dois níveis de deck espaçosos com bancos integrados no nível inferior e deck superior aberto para visualização ou equipamento VIP, esta solução de engenharia personalizada garante segurança, acessibilidade e implantação rápida. Apoiado em treliças verticais robustas e equipado com uma escada lateral segura, maximiza a eficiência do espaço, mantendo a integridade estrutural. Ideal para concertos, eventos desportivos, ativações ao ar livre ou zonas de produção, esta plataforma portátil adapta-se a diversos requisitos do local. Construído para oferecer durabilidade e facilidade de montagem, é a escolha premium para organizadores de eventos que buscam funcionalidade elevada e envolvimento do público. Totalmente personalizável – entre em contato conosco para adaptar dimensões, capacidade e acabamentos ao seu projeto.

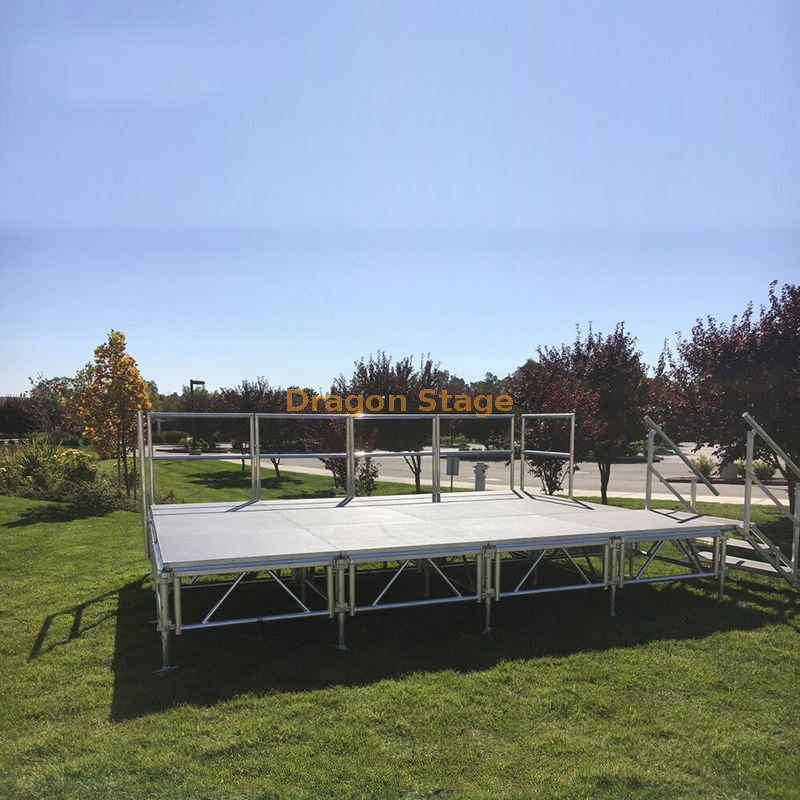

O pódio portátil de alumínio para equipamentos de palco de concertos é um componente crucial no mundo das apresentações ao vivo. Com seu design leve e durável, fornece uma plataforma confiável para os artistas mostrarem seu talento.

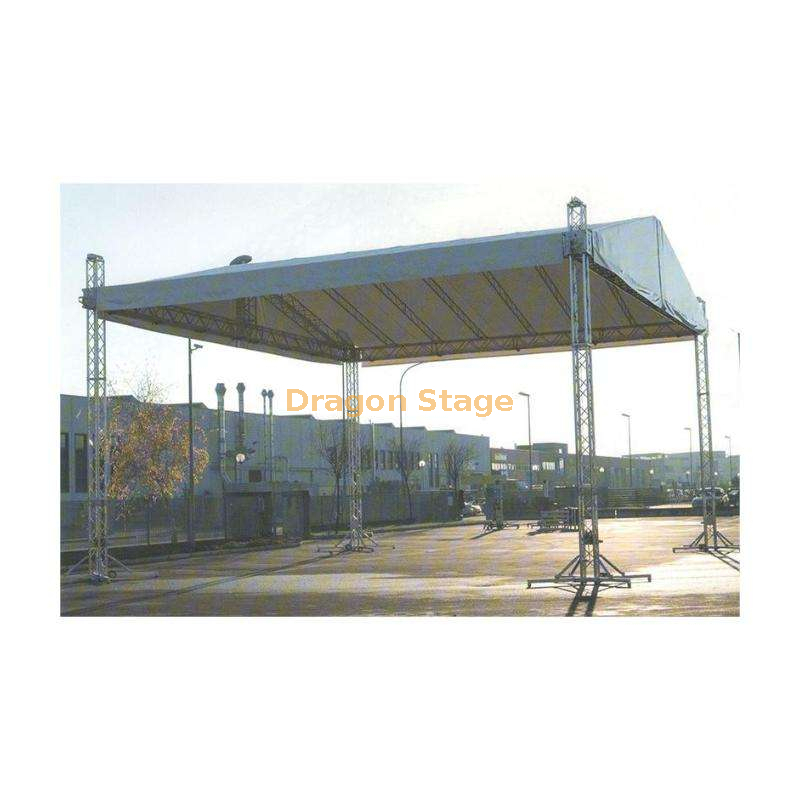

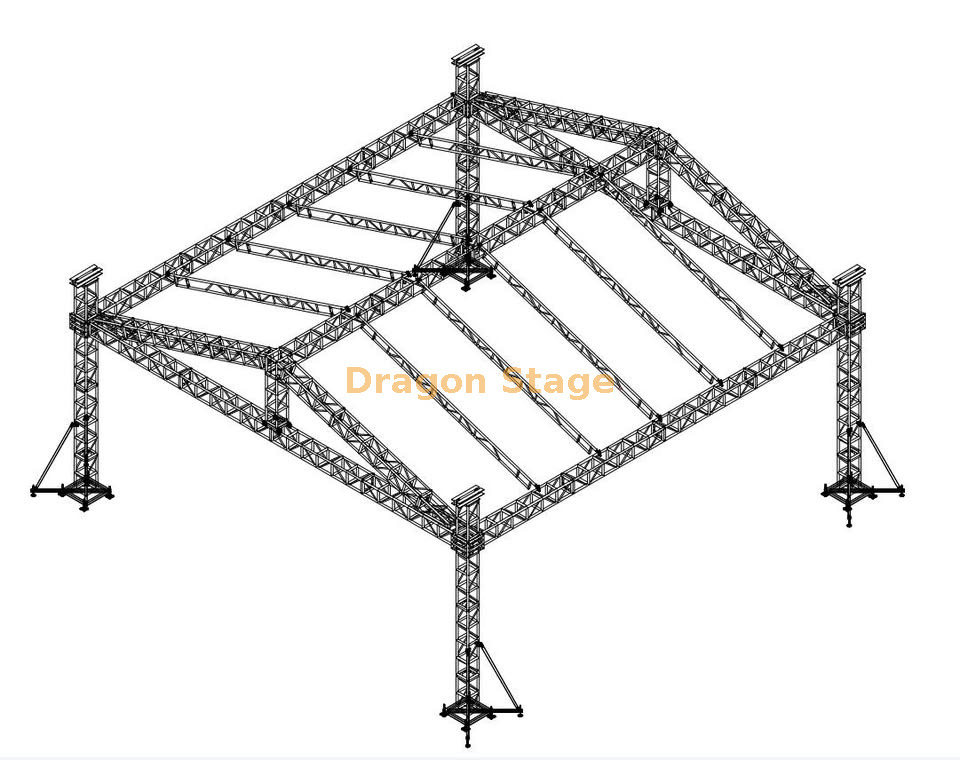

Estrutura de treliça de telhado de inclinação personalizada projetada com precisão para grandes eventos ao ar livre. 8m de largura, 7m de profundidade e 5m de altura. Ideal para concertos, festivais e produções de alto impacto. Durável, seguro e modular.

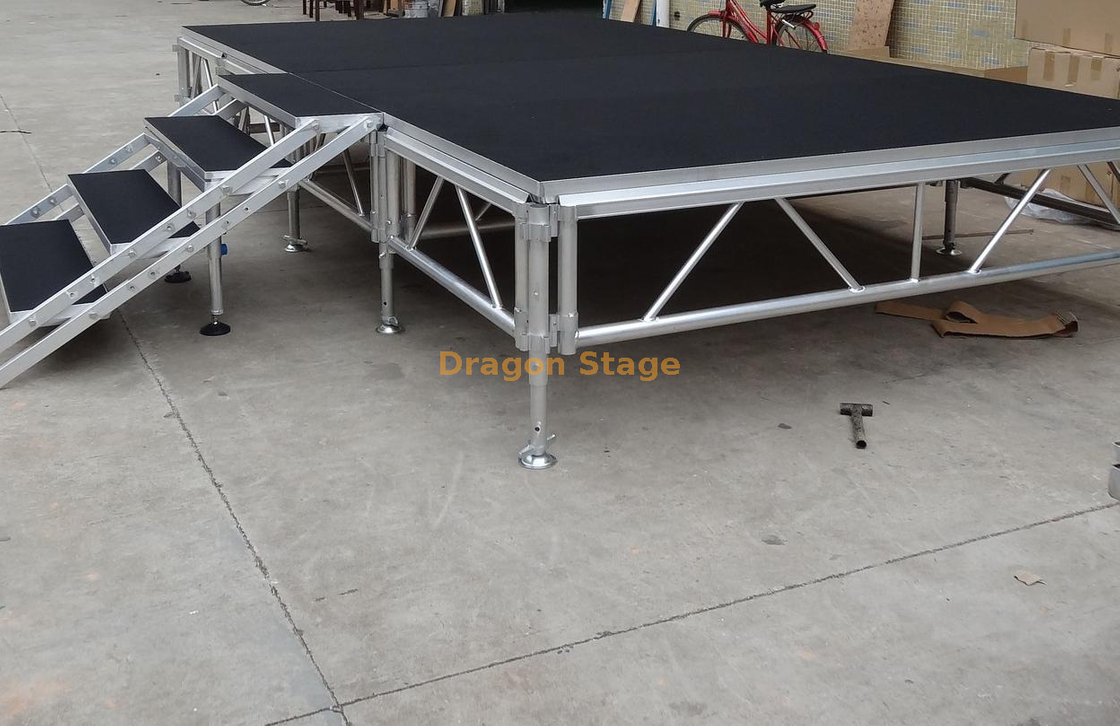

os tamanhos totais são 12x4m com 2 escadas, altura ajustável de 0,4-2m, temos diferentes opções

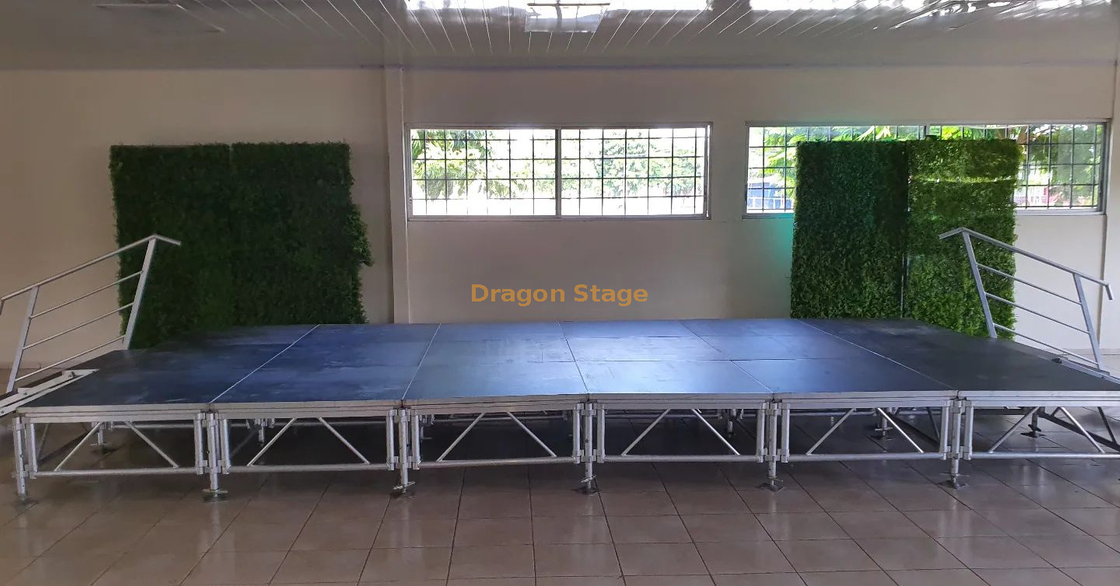

Um pódio de evento de igreja de alumínio para cruzadas é um pódio ou púlpito especializado feito de liga de alumínio e projetado para uso durante eventos de cruzadas de igreja. Este pódio serve como ponto focal a partir do qual oradores, pregadores e apresentadores podem se dirigir ao público, entregando mensagens e conduzindo diversas atividades.

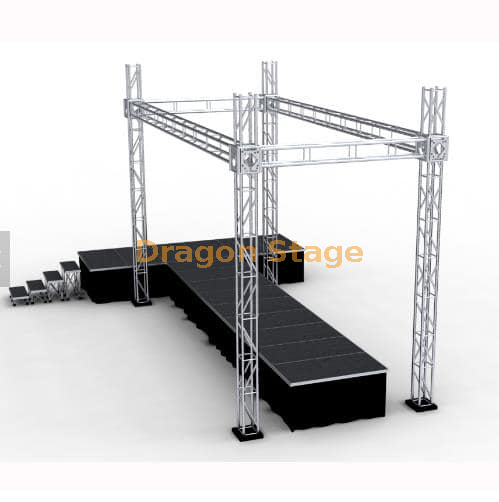

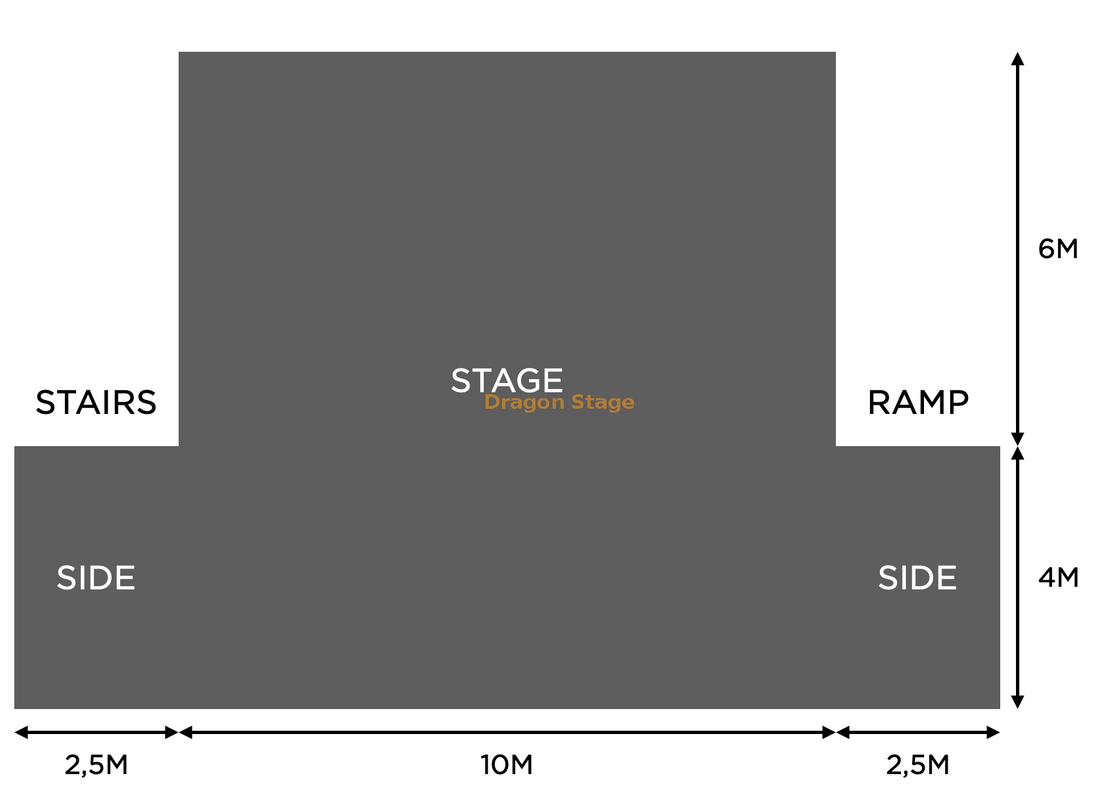

uma 'treliça de palco portátil para passarela de alumínio' provavelmente seria um palco portátil com uma passarela anexada e toda a estrutura feita de treliças de alumínio para fácil transporte e configuração. Tal combinação pode ser ideal para eventos de moda ou qualquer situação onde seja necessário um palco e uma passarela e onde a mobilidade seja essencial. O design da treliça de alumínio garantiria que a estrutura fosse durável e leve para facilitar o manuseio.

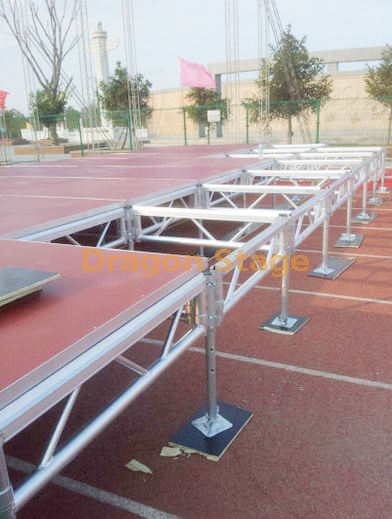

Um pódio portátil para concertos ao ar livre é uma plataforma elevada e independente que serve como ponto focal para artistas ou palestrantes durante concertos, eventos ou apresentações ao ar livre. Ele foi projetado para ser facilmente transportado, montado e desmontado, tornando-o conveniente para uso em vários locais externos.
este é um palco modular de 2x1m, tamanhos totais 16x14m com diferentes alturas

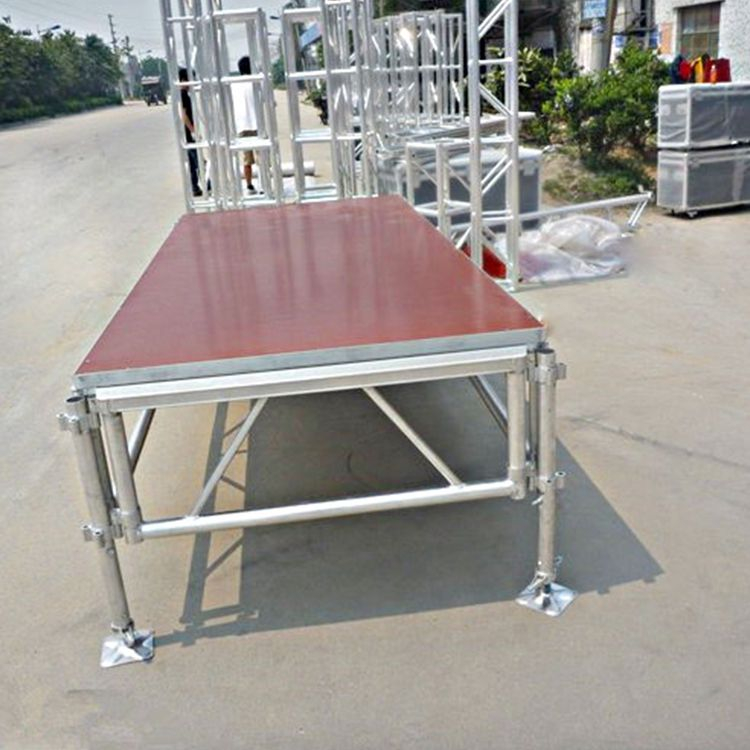

O palco modular de 2x1m é perfeito para qualquer recepção de casamento. esta treliça de palco de alumínio de 10x8m é uma plataforma ajustável que possui vários tipos de opções de altura, você pode elevá-la a qualquer altura dentro de 2 metros.

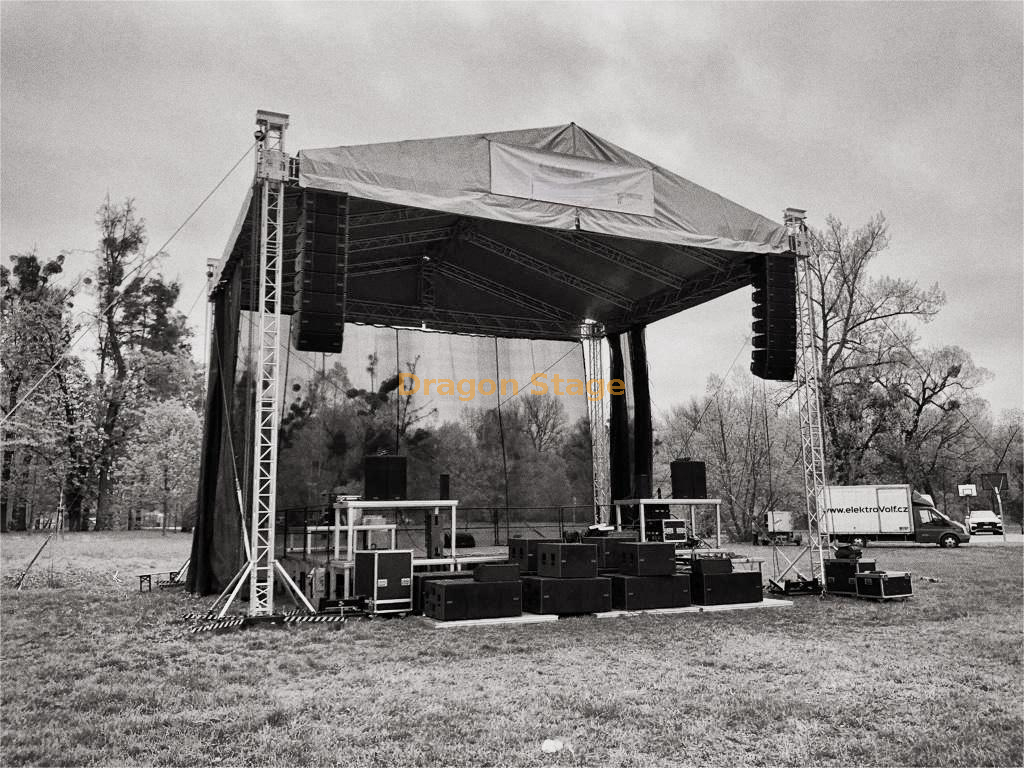

Um sistema de design de treliça para palco de eventos ao ar livre é uma estrutura projetada especificamente para suportar palcos, iluminação, equipamento de som e outros elementos de produção para eventos ao ar livre.
o tamanho total do sistema de treliça é 9x8x5m e a plataforma do palco é 8x7m com 2 escadas de altura 0,8-1,2m

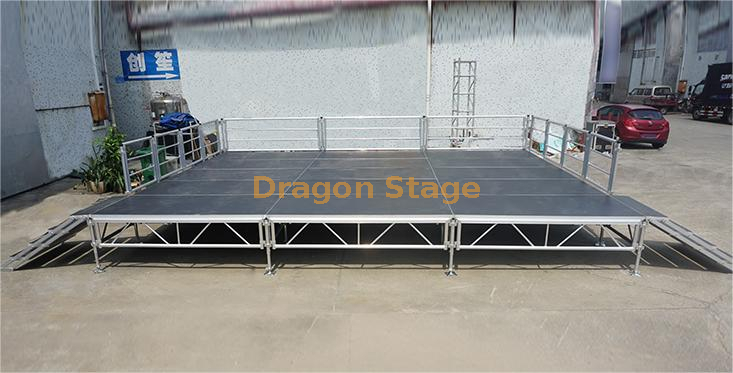

esta é uma plataforma de palco externa de alumínio para estádio personalizada, tem tamanho total de 20x16m, o cliente deseja que a altura mais alta seja 1,5m

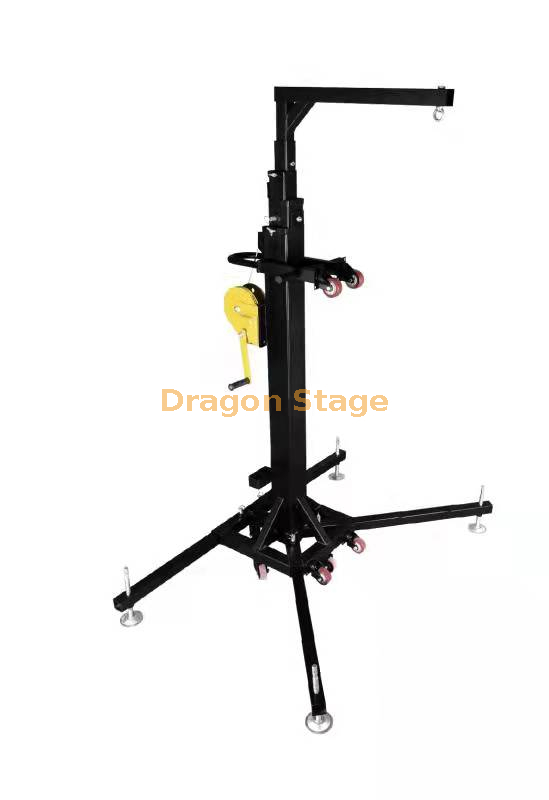

Suporte de manivela de aço com estabilizadores para alto-falante 2-6m
Tamanho da embalagem: 2000x620x500mm NW:110kg Capacidade de carga: 250kg Elevação alta: 2 ~ 6m Comprimento da barra superior:-m Comprimento da base: 2,2 m Espessura do material: 2,5 MM Tamanho do material: tubo quadrado120/100/80/60mm

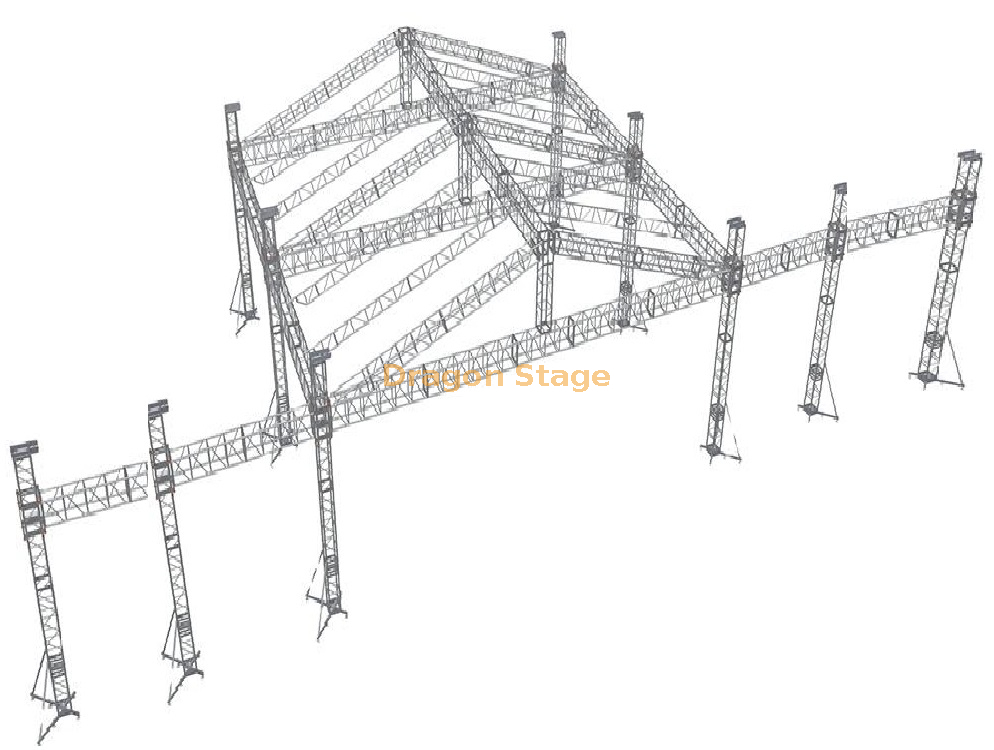

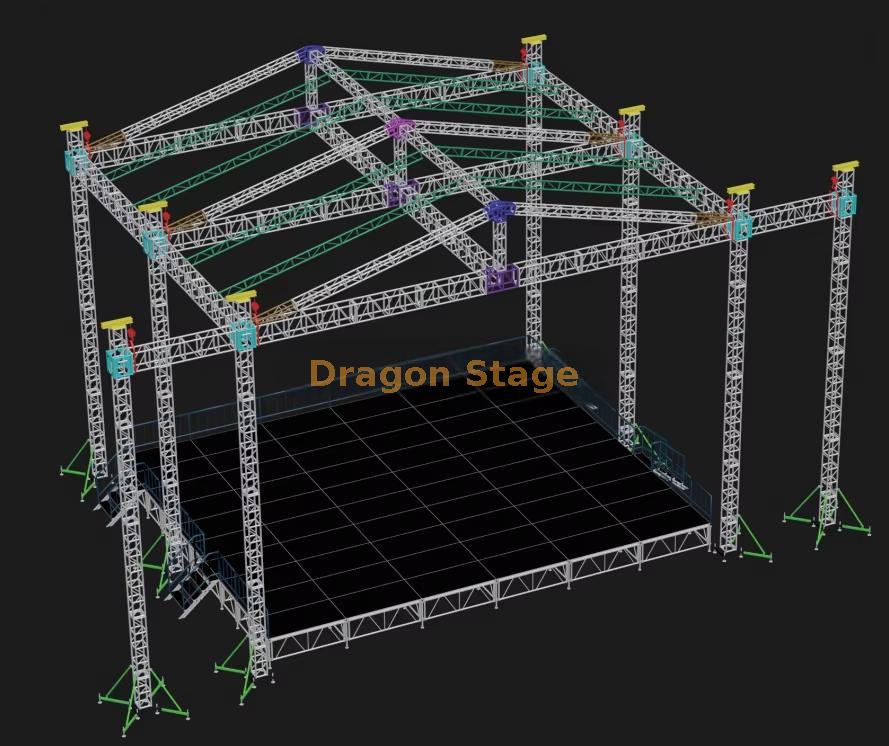

sistema de treliça de telhado 12x12x9m com cobertura branca, com 2 asas de 2m de largura para alto-falantes e 5,5 m de largura para a tela LED pode conter equipamentos pesando 2 toneladas

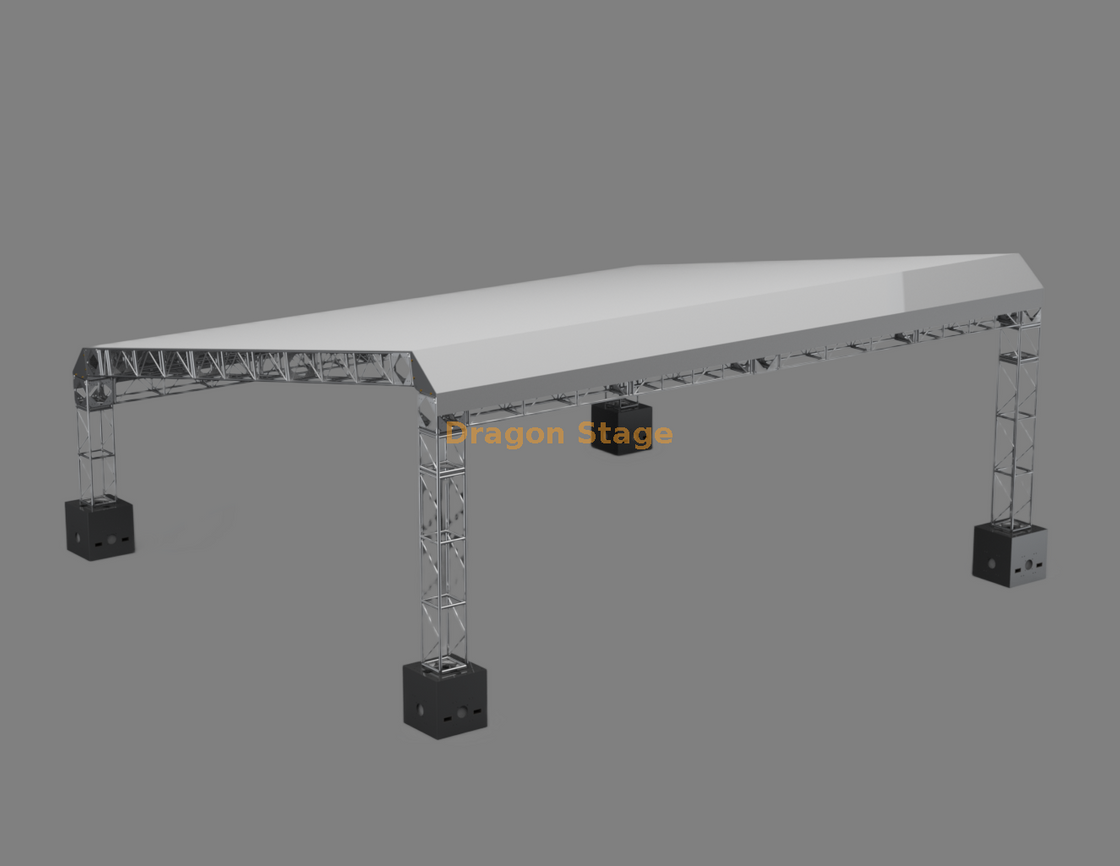

barraca de trânsito nos bastidores com 6m de largura, 6m de profundidade e altura frontal de 2,3m e parte traseira de 2m de altura com tampa à prova d'água ao redor e na parte superior (cor branca)
sistema de treliça de telhado 12x12x9m com cobertura branca, com 2 asas de 2m de largura para alto-falantes pode conter equipamentos pesando pelo menos 2 toneladas

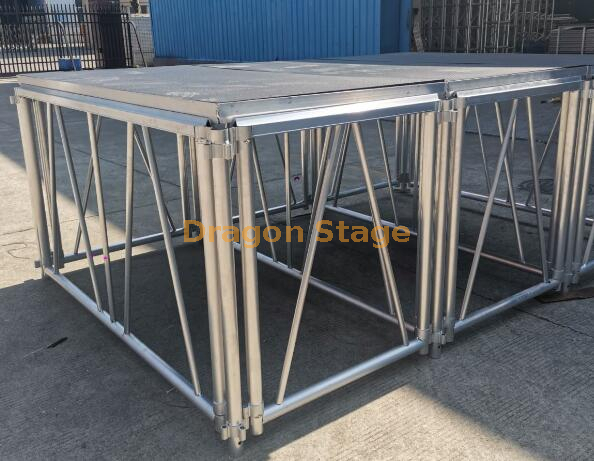

este é um estágio de liga de alumínio portátil do tipo modular, cada estágio tem 2x1m e a altura pode ser ajustável a 1,5m, é mais adequado para grandes desempenhos ao ar livre. os tamanhos totais são 30x9m

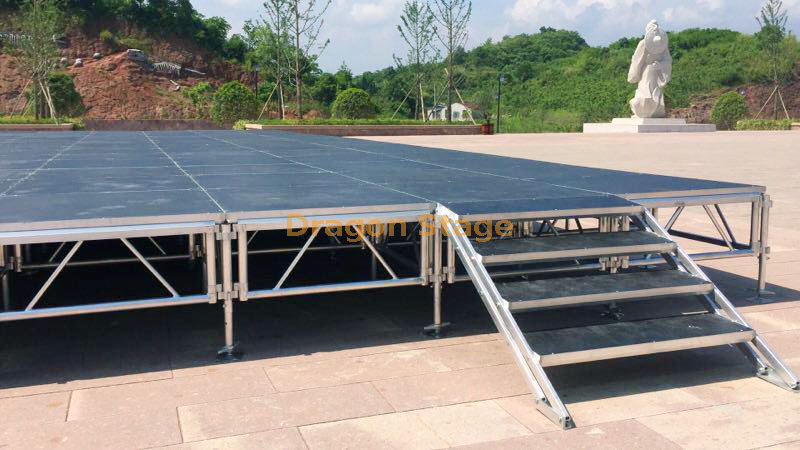

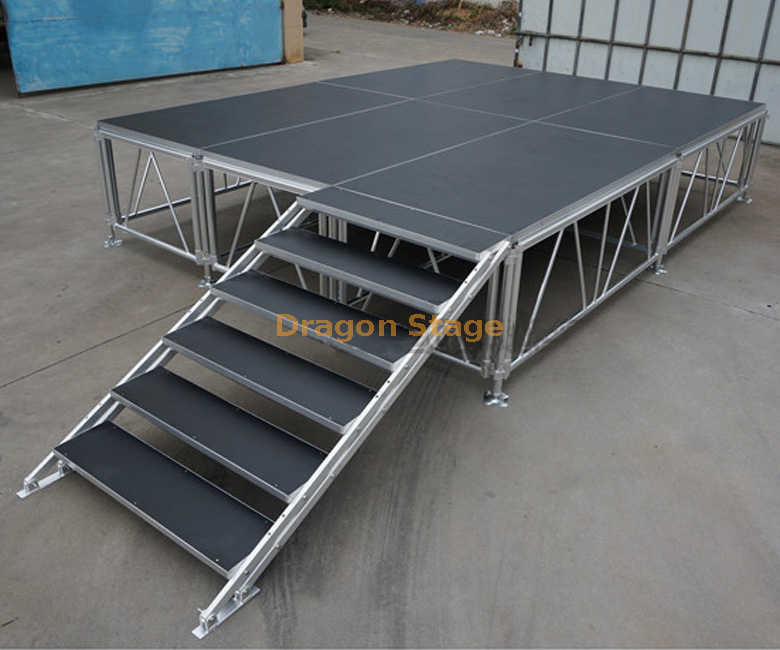

esta é uma plataforma de palco de alumínio de 2x1m, 2x2m é muito bem-vinda para produção de eventos de concertos, especialmente para apresentações de DJ em um palco grande, aqui oferecemos diferentes alturas.
