Projeto de treliça de alumínio conectado por parafuso de tubo redondo padrão 3814-BS350 para iluminação e estruturas de telhado externas
Índice de desenho | Configuração | Comprimento |
|---|---|---|
3767 | Seção padrão BS350 | 0,15m |
3814 | Seção Padrão BS350 | 0,364m |
3814 | Seção padrão BS350 | 1,136 m |
3814 | Seção de conexão superior BS350 (dianteira e traseira) | Conector Especial |
3814 | Seção de conexão superior BS350 (meio) | Conector Especial |
Item | Detalhes |
|---|---|
Índice de desenho | 3767/3814 |
Série de desenhos | Treliça de alumínio conectada por parafuso de tubo redondo BS350 |
Tipo de Estrutura | Componente de treliça de alumínio padrão |
Aplicativo | Treliça de iluminação / treliça de telhado externa / estrutura decorativa / suporte mecânico |
Corte transversal | Largura 350 mm × Altura 350 mm |
Tubo principal | Tubo redondo de alumínio de 50 mm |
Comprimento | 0,15m - 1,136m (configurações padrão) |
Ambiente | Aplicação interna e externa |
Material | Liga de alumínio |
Sistema de Conexão | Conexão de parafuso |
Tipo de desenho | Desenho CAD 2D |
Objetivo do projeto | Componentes estruturais para estruturas de iluminação, sistemas de exposição e sistemas de treliça de telhado externo |
Este arquivo de desenhos apresenta o sistema de treliça de alumínio conectado por parafuso de tubo redondo padrão BS350 projetado para aplicações estruturais internas e externas.
A série BS350 adota uma seção de treliça quadrada de 350 mm × 350 mm com cordas principais de tubo redondo de alumínio de 50 mm . Em comparação com sistemas de treliça menores, a seção transversal maior proporciona maior rigidez estrutural e capacidade de distribuição de carga, tornando-a adequada para aplicações que exigem maior estabilidade.
A série de desenhos inclui seções curtas padrão, componentes de conexão e estruturas especiais de conectores superiores, que podem ser combinadas em sistemas completos de treliça de iluminação, estruturas de treliça de telhado externo e estruturas de eventos personalizadas.
A treliça de alumínio aparafusada BS350 consiste em:
Acordes principais em tubo redondo de alumínio de 50mm;
Membros de contraventamento diagonal de alumínio;
Placas finais em alumínio;
Juntas aparafusadas;
Componentes especiais de conexão superior.
O design modular da conexão por parafuso permite:
Fácil transporte;
Montagem e desmontagem rápidas;
Estruturas reutilizáveis;
Configuração flexível;
Soluções estruturais personalizadas.
O sistema BS350 é especialmente adequado para projetos que exigem um equilíbrio entre construção leve e desempenho estrutural.
Índice de desenho | Comprimento/Configuração | Corte transversal | Tubo principal | Conexão |
|---|---|---|---|---|

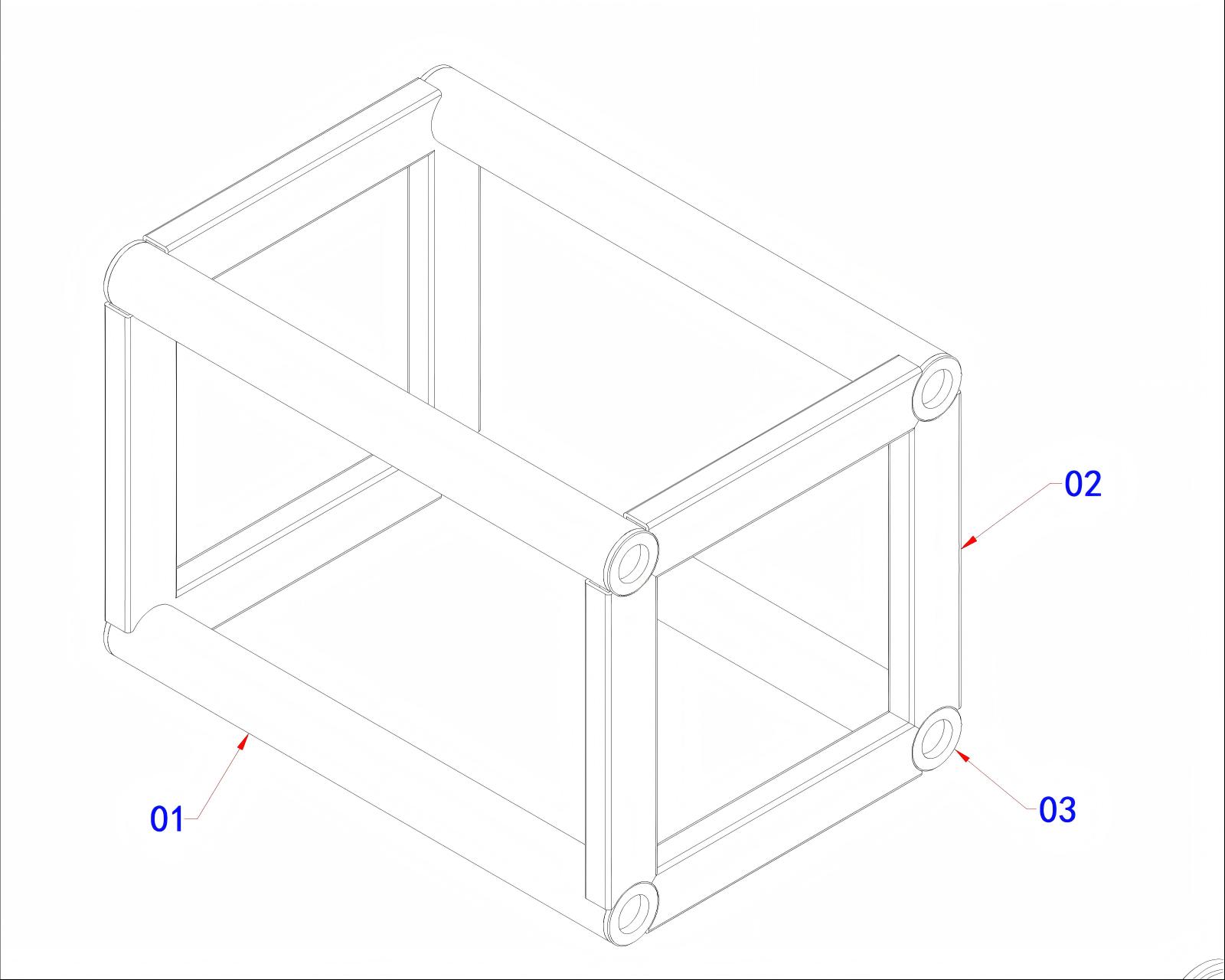

3767 | 0,15m | 350 mm × 350 mm | Tubo redondo de alumínio de 50 mm | Conexão de parafuso |
3814 | 0,364m | 350 mm × 350 mm | Tubo redondo de alumínio de 50 mm | Conexão de parafuso |
3814 | 1,136 m | 350 mm × 350 mm | Tubo redondo de alumínio de 50 mm | Conexão de parafuso |

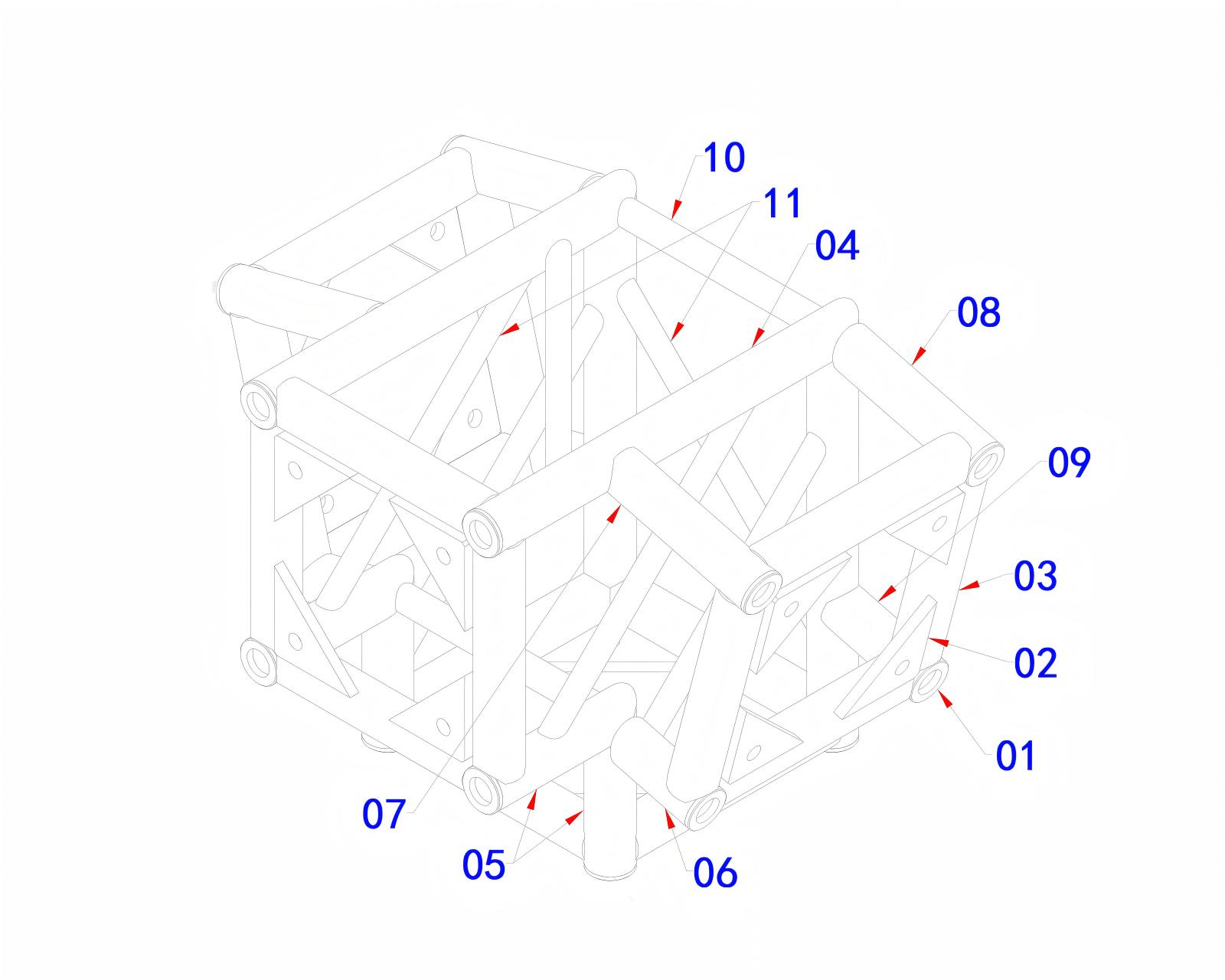

3814 | Seção de conexão superior (dianteira e traseira) | 350 mm × 350 mm | Tubo redondo de alumínio de 50 mm | Conexão de parafuso |

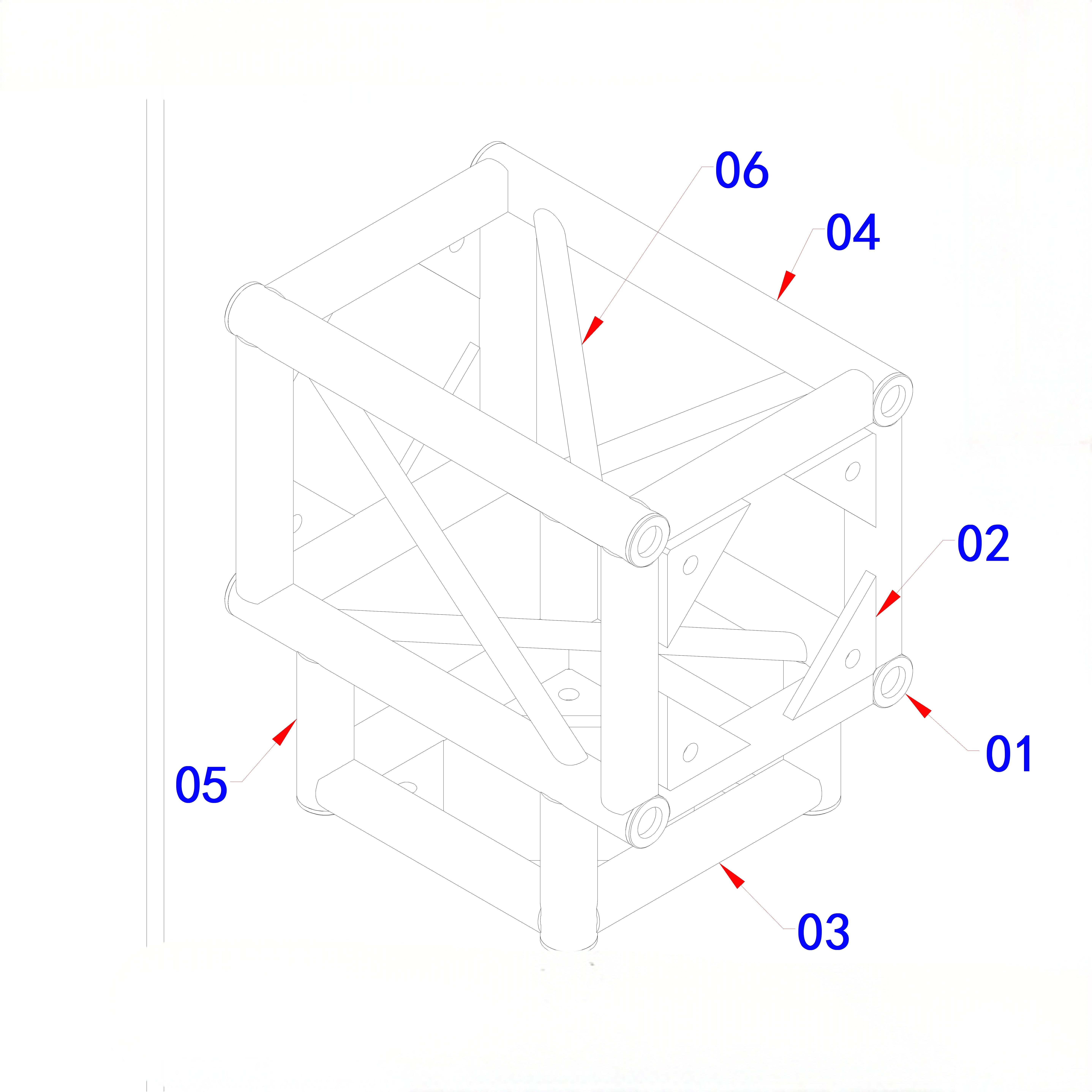

3814 | Seção de conexão superior (meio) | 350 mm × 350 mm | Tubo redondo de alumínio de 50 mm | Conexão de parafuso |
A treliça de alumínio BS350 foi projetada para diversas aplicações estruturais, incluindo:
Usado para:
Estruturas de iluminação de concertos;
Molduras para iluminação de eventos;
Estruturas de palco internas;
Sistemas de iluminação de exposições.
O sistema BS350 pode ser utilizado como componentes estruturais para:
Sistemas de cobertura para eventos ao ar livre;
Estruturas de cobertura temporária;
Estruturas de festivais;
Estruturas de telhado de exposição.
Para estruturas de coberturas externas, o projeto final deve considerar:
Carga de vento;
Material de cobertura de telhado;
Vão estrutural;
Método de apoio;
Condições de fundação.
Referência de engenharia relacionada:
As aplicações típicas incluem:
Estandes de exposição;
Estruturas de exibição comercial;
Quadros decorativos;
Instalações de ativação de marca.
Aplicação relacionada:
A série BS350 utiliza um sistema estrutural conectado por parafusos.
As vantagens incluem:
Seções individuais de treliça podem ser conectadas em diferentes comprimentos de acordo com os requisitos do projeto.
A conexão removível reduz o volume de transporte e melhora a eficiência do armazenamento.
Os componentes podem ser reutilizados para diferentes layouts de eventos e instalações temporárias.
Diferentes sistemas de conexão de treliça possuem características estruturais diferentes.
Mais informações:
Compreendendo as conexões de ponta, parafuso e placa em sistemas de treliça
O componente de treliça BS350 fornece uma solução estrutural padrão, mas o projeto final do sistema depende de:
Extensão total;
Carregamento de equipamentos;
Peso da cobertura do telhado;
Condições ambientais exteriores;
Método de suporte e ancoragem.
Para aplicações externas de treliça de telhado, recomenda-se uma avaliação estrutural profissional porque a carga do vento pode influenciar significativamente as estruturas temporárias.
Conhecimento relacionado:
Padrões de segurança e restrições de engenharia para estruturas temporárias
A treliça aparafusada BS350 pode ser integrada com:
Sistemas de treliças de iluminação;
Sistemas de treliça para telhados externos;
Estruturas Expositivas;
Estruturas de Eventos;
Estruturas de Suporte Mecânico.
Categorias de produtos relacionados:
Produção de palco personalizado
A treliça de alumínio BS350 é usada principalmente para estruturas de iluminação, treliças de telhados externos, estruturas de exposição e estruturas de suporte mecânico.
A treliça BS350 tem seção transversal quadrada de 350 mm × 350 mm com cordas principais em tubo redondo de alumínio de 50 mm.
A principal diferença é o tamanho da seção transversal.
O BS350 tem uma estrutura maior de 350 mm × 350 mm em comparação com a estrutura de 300 mm × 300 mm do BS300, proporcionando maior rigidez e adequação para aplicações estruturais maiores.
Sim. O BS350 pode ser usado como um componente de sistemas de treliça para telhados externos. Contudo, a estrutura completa deve ser projetada de acordo com o vão, as condições do vento, o material do telhado e o método de suporte.
Sim. Comprimentos padrão estão disponíveis, enquanto comprimentos e configurações personalizados podem ser fabricados de acordo com os requisitos do projeto.
Os desenhos mostrados neste arquivo representam a capacidade de projeto de treliça de alumínio conectada por parafuso padrão BS350 do Dragon Stage.
A aplicação estrutural real deve ser avaliada de acordo com os requisitos do projeto, condições de carga, ambiente de instalação e requisitos de segurança aplicáveis.
O sistema BS350 pode ser personalizado para diferentes aplicações estruturais em eventos, exposições e exteriores.
