Sistema de alumínio 8x6x5m do fardo da fase do telhado máximo exterior com asas do orador

5 0 Rever
Explore nosso sistema profissional de treliça de alumínio para palco com pico de 8m x 6m, projetado para concertos e eventos ao ar livre. Esta estrutura robusta com certificação TUV tem 5 m de altura e inclui duas asas de alto-falante integradas de 2 m de largura para uma suspensão ideal do sistema de som. Durável e fácil de montar para performances de alto impacto.
preço: ¥ 56994
Status de disponibilidade:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button
  • Dragonstage

Sistema de treliça de telhado de pico de alumínio externo de 8x6x5m com asas duplas de alto-falante de 2m

Breve descrição

O sistema de treliça de telhado de alumínio para exterior DragonStage 8x6x5m é uma estrutura modular de telhado de eventos para concertos, festivais, cerimônias e produções temporárias ao ar livre. A estrutura principal mede aproximadamente 8m de largura x 6m de profundidade x 5m de altura e inclui duas asas de alto-falante laterais de 2m de largura , fornecendo posições dedicadas para line array ou equipamento de produção auxiliar sujeito à configuração de carga do projeto final. Estágio do Dragão

Informações do produto

Especificação do item
Marca DragãoStage
Tipo de produto Sistema de treliça de telhado de pico de alumínio
Tamanho da estrutura principal 8m L × 6m P × 5m A
Estilo de telhado Pico / Telhado Inclinado
Asas de alto-falante 2 pcs
Largura da asa Aprox. 2m cada
Material Principal Treliça de alumínio
Tipo de instalação Estrutura Temporária Modular
Aplicativo Concerto / Festival / Evento ao ar livre / Cerimônia
Personalização Disponível

Sistema de alumínio 8x6x5m do fardo da fase do telhado máximo exterior com asas do orador

peso da embalagem: 1580kg

Volume de embalagem: 11cbm

Item
Especificação (SQURE TRUSS) Qty

comprimento tubo principal (mm) tamanho (mm)
8,00 m de feixe (frente) 2 conjuntos 3,00 m 50 × 3,0 CS289 × 289 4pcs
2,00 m 50 × 3,0 CS289 × 289 2pcs
1,00 m 50 × 3,0 CS289 × 289 0pcs
Viga de 6,00 m (lateral) 2 conjuntos 3,00 m 50 × 3,0 CS289 × 289 4pcs
2,00 m 50 × 3,0 CS289 × 289 0pcs
1,00 m 50 × 3,0 CS289 × 289 0pcs
Pilar de 4,00 m 4 conjuntos 3,00 m 50 × 3,0 CS289 × 289 4pcs
2,00 m 50 × 3,0 CS289 × 289 0pcs
1,00 m 50 × 3,0 CS289 × 289 4pcs
Cubo de feixe 6 rostos CS289 × 289 0pcs
Torre da estrutura Bloco de manga Spigot S 4pcs
Base de aço s 4pcs
Seção superior s 4pcs
Guincho manual, ba05 2tons 4pcs
Seção da dobradiça da torneira, altura 1m 4pcs
Fling de fibra, Ba04,2 toneladas 3M 4pcs
Longo Outrigger 16pcs
Item
Especificação (SQURE TRUSS) Qty

comprimento tubo principal (mm) tamanho (mm)
Pilar do telhado 2 conjuntos .80 m 50 × 3,0 CS289 × 289 2pcs
Vito de 6,00 m 1 conjuntos 3,00 m 50 × 3,0 CS289 × 289 2pcs
2,00 m 50 × 3,0 CS289 × 289 0pcs
1,00 m 50 × 3,0 CS289 × 289 0pcs
4,20 m de feixe oblíquo 4 conjuntos 3,00 m 50 × 3,0 CS289 × 289 4pcs
2,00 m 50 × 3,0 CS289 × 289 0pcs
1,20 m 50 × 3,0 CS289 × 289 4pcs
Treliça de 4,20 m de escada 4 conjuntos 3,00 m 50 × 3,0 CL30.289*50 4pcs
2,00 m 50 × 3,0 CL30.289*50 0pcs
1,20 m 50 × 3,0 CL30.289*50 4pcs
Componentes do telhado 4 telhado conner 4 maneiras, use para treliça de feixe de telhado CS289 × 289 2pcs
5 telhado conner 5 maneiras, use para treliça de feixe de telhado CS289 × 289 0pcs
1 Conecte a placa com o grampo CS289 × 289 2pcs

Grampo único 8pcs

Grampo duplo 8pcs

Material do dossel do telhado: PVC, cor azul ou personalizada. 103.36 1pcs
Item
Especificação (SQURE TRUSS) Qty

comprimento tubo principal (mm) tamanho (mm)
2,00 m de viga de asas 2 conjuntos 3,00 m 50 × 3,0 CS289 × 289 0pcs
2,00 m 50 × 3,0 CS289 × 289 2pcs
1,00 m 50 × 3,0 CS289 × 289 0pcs
Pilar de 4,00 m asas 2 conjuntos 3,00 m 50 × 3,0 CS289 × 289 2pcs
2,00 m 50 × 3,0 CS289 × 289 0pcs
1,00 m 50 × 3,0 CS289 × 289 2pcs
Torre das asas Bloco de manga Spigot S 2pcs
Base de aço s 2pcs
Seção superior s 2pcs
Guincho manual, ba05 2tons 2pcs
Seção da dobradiça da torneira, altura 1m 2pcs
Fling de fibra, Ba04,2 toneladas 3M 2pcs
Longo Outrigger 8pcs
Acessório de treliça
Acoplador cônico e clipe e pino safrty conjunto
inteiro


Descrição do produto

O sistema de treliça de telhado de alumínio DragonStage 8x6x5m foi projetado para projetos de eventos temporários que precisam de uma estrutura compacta de telhado de palco coberto, juntamente com posições laterais dedicadas para equipamento de som.

A estrutura principal do telhado mede aproximadamente 8m de largura, 6m de profundidade e 5m de altura . Seu perfil de telhado pontiagudo cria uma aparência de palco de evento mais definida do que um telhado plano, ao mesmo tempo que organiza a área de treliça superior para iluminação e outros equipamentos de produção.

Para clientes que comparam estruturas de telhado inclinado semelhantes, consulte Sistema típico de treliça de telhado com Para outras formas de telhado e tamanhos de sistema, consulte estrutura em A. Armação de telhado.

O sistema também inclui duas alas laterais, com aproximadamente 2m de largura cada , posicionadas fora da estrutura principal da cobertura. Essas asas podem ser usadas como locais dedicados para alto-falantes line array ou outros equipamentos auxiliares de eventos, de acordo com a carga final e disposição do equipamento. Estágio do Dragão

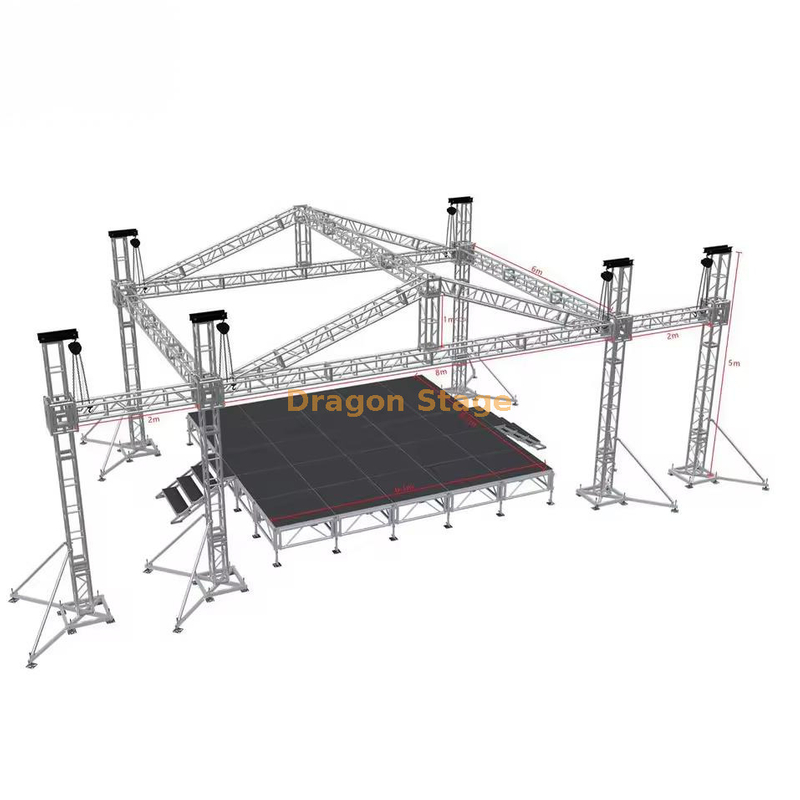

Sistema de treliça de telhado de pico de alumínio ao ar livre de 8x6x5m com asas duplas de alto-falante de 2m para eventos de concerto

Layout da Estrutura Principal

O produto pode ser entendido como três seções funcionais:

  • Estrutura principal do telhado de pico: 8m × 6m × 5m

  • Asa do alto-falante esquerdo: aprox. 2m de largura

  • Asa do alto-falante direito: aprox. 2m de largura

Este layout separa a área central do telhado das posições laterais de suporte acústico.

Isso é útil quando a equipe de produção deseja que as vigas principais do telhado se concentrem na iluminação e na produção do palco, enquanto os sistemas de som esquerdo e direito são organizados de forma independente.

Por que usar asas de alto-falante separadas?

Para muitos layouts de concertos, os sistemas line array são melhor posicionados fora da abertura principal de apresentação do que diretamente sob o teto principal.

Asas separadas podem ajudar a organizar:

  • posições da matriz de linha esquerda/direita

  • iluminação do palco principal

  • linhas de visão

  • roteamento de cabos

  • separação de equipamentos de áudio e iluminação

As abas do alto-falante não devem ser tratadas como tendo capacidade de suspensão universal. O modelo real do alto-falante, a quantidade, o peso total de suspensão, o ponto de suspensão e a configuração estrutural completa precisam ser confirmados antes da produção.

Para aplicações de sistema de concerto mais amplas, consulte Concert Event.

Principais recursos

  • Aprox. 8m L × 6m P × 5m A

  • Perfil de telhado de pico/inclinado

  • Duas asas de alto-falante de 2 m de largura

  • Construção modular em treliça de alumínio

  • Zonas separadas de teto e suporte de som

  • Adequado para instalação temporária de eventos ao ar livre

  • Projetado para montagem e desmontagem repetidas

  • Pode ser personalizado para diferentes tamanhos de locais

  • Pode ser combinado com sistemas de iluminação, som, palco e LED de acordo com os requisitos do projeto

Aplicações Típicas

  • Concertos ao ar livre

  • Festivais de pequeno e médio porte

  • Eventos de igreja e adoração

  • Apresentações públicas

  • Palcos de entretenimento de casamento

  • Eventos corporativos ao ar livre

  • Celebrações comunitárias

  • Produção de eventos itinerantes

Opção de plataforma de palco

As informações confirmadas do produto disponíveis para mim definem a estrutura da treliça do teto e as asas do alto-falante , mas não estabelecem claramente um tamanho de plataforma de palco correspondente para este SKU.

Se for necessária uma plataforma completa, o DragonStage pode adicionar uma plataforma de palco correspondente de acordo com:

  • largura necessária do palco

  • profundidade de estágio necessária

  • altura do estágio

  • quantidade de escadas

  • exigência de guarda-corpo

  • tipo de deck

Isto evita assumir que uma configuração de estágio fixo é incluída automaticamente em cada pedido de treliça de telhado.

Instalação Modular

O telhado, a torre, a asa e os componentes de treliça relacionados são projetados como um sistema modular de eventos temporários para que a estrutura possa ser desmontada após o uso e transportada para outro local.

Para princípios gerais de montagem e montagem, consulte Metodologia de instalação para sistemas modulares de palco, treliça e andaime.

Nota técnica importante

As dimensões confirmadas do produto são:

  • largura de 8m

  • 6m de profundidade

  • 5m de altura

  • 2 asas de alto-falante

  • aprox. 2m de largura de asa cada

A atual descrição do produto indexada também apresenta o sistema como destinado ao uso em concertos e eventos ao ar livre. Estágio do Dragão

Estas dimensões não estabelecem por si só :

  • carga permitida no telhado

  • peso permitido do line array

  • carga de iluminação

  • classificação do vento

  • exigência de lastro

  • requisito de ancoragem

  • fator de segurança

  • aprovação de engenharia específica do projeto

Esses valores dependem do equipamento real, do local, das condições da cobertura, dos vãos, da disposição dos suportes e da estrutura final.

Para esta distinção, consulte Padrões de segurança e restrições de engenharia.

Perguntas frequentes

Qual é o tamanho total deste sistema de treliça de telhado?
A estrutura principal tem aproximadamente 8m de largura x 6m de profundidade x 5m de altura . Dragon Stage

Que tipo de telhado ele usa?
Ele usa uma configuração de telhado inclinado/pico .

Quantas asas de alto-falante estão incluídas?
A estrutura inclui duas asas de alto-falante laterais.

Qual é a largura de cada asa do alto-falante?
Cada asa lateral tem aproximadamente 2m de largura . do Dragon Stage

Os alto-falantes line array podem ser pendurados nas asas?
As asas destinam-se a ser posições dedicadas de suporte de som, mas o peso real do alto-falante, a quantidade e a configuração da suspensão devem ser confirmados para o projeto.

A plataforma do palco está incluída?
As informações do produto atualmente confirmadas não definem claramente as dimensões da plataforma do palco, portanto a plataforma deve ser confirmada separadamente na cotação, em vez de assumida.

A iluminação pode ser instalada na armação do telhado?
Sim, a iluminação é uma aplicação típica para sistemas de treliça para telhados de eventos, mas a quantidade de acessórios, o peso individual e as posições de suspensão devem ser confirmados antes de finalizar a estrutura.

As dimensões podem ser personalizadas?
Sim. Largura do telhado, profundidade, altura, largura da asa e layout completo do sistema de eventos podem ser personalizados.

Pode ser usado ao ar livre?
Ele foi projetado como um produto de treliça para eventos ao ar livre, mas os requisitos reais de gerenciamento de vento, lastro, ancoragem e cobertura do telhado devem ser verificados no local de instalação.

Quais informações você precisa para cotação?
Por favor, envie o tamanho do telhado necessário, local do evento, modelo e quantidade de alto-falantes, equipamento de iluminação, uso interno/externo e se é necessária uma plataforma de palco ou cobertura.

Por que escolher DragonStage

A DragonStage fornece sistemas Roof Truss e produtos Stage Platform para aplicações em concertos e eventos temporários.

Para um sistema de teto com abas de alto-falante, a questão importante não são apenas as dimensões externas. A carga do alto-falante, o layout da iluminação, o tamanho da plataforma, a cobertura do teto, o local de instalação e o uso final devem ser considerados em conjunto antes que a lista completa de componentes seja finalizada.

CTA suave

Para cotação, forneça:

  • largura necessária do telhado × profundidade × altura

  • local do evento

  • modelo e quantidade do alto-falante

  • peso aproximado do alto-falante suspenso

  • requisitos de equipamento de iluminação

  • se um dossel de telhado é necessário

  • se uma plataforma de palco é necessária

  • tamanho e altura necessários do palco

Podemos então confirmar a configuração adequada do teto, da asa e do palco.
