Rampa de alumínio modular do palco do evento do switchback de 9.82x3.23m para o acesso da cadeira de rodas & a carga do equipamento do concerto

peso da embalagem: 1350kg

volume de embalagem: 10cbm

Informações do produto

Descrição do produto

A rampa de palco modular de alumínio DragonStage 9,82x3,23m Switchback fornece uma rota de acesso inclinada contínua entre o nível do solo e um palco de evento temporário elevado.

Em vez de estender a rampa completa em uma direção, a estrutura usa duas rampas paralelas conectadas por um patamar giratório intermediário . O usuário percorre uma seção de rampa, vira no patamar e continua na direção oposta.

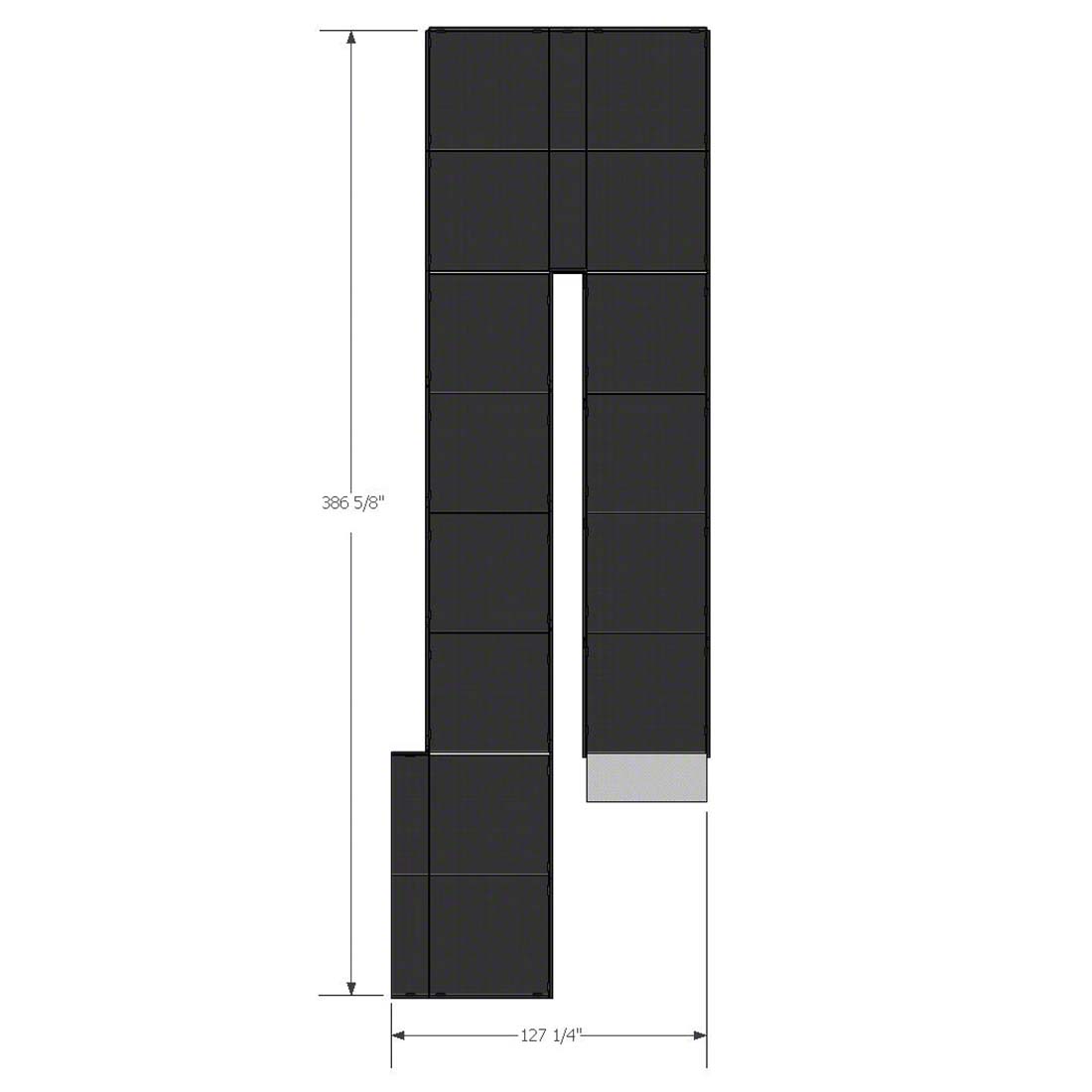

A área total mostrada no desenho é aproximadamente:

32 pés 2⅝ pol. × 10 pés 7¼ pol.
9,82 m × 3,23 m

Este layout é especialmente útil quando o local do evento é relativamente estreito e não tem espaço suficiente para uma rampa de acesso longa, reta ou larga em forma de L.

A superfície da rampa usa seções de deck modular padrão de 4 × 4 pés / 1,22 × 1,22 m , permitindo que a estrutura completa seja transportada, montada, armazenada, substituída e reconfigurada em módulos individuais.

Para outras configurações de rampa modular, consulte Rampa de alumínio típica.

Para combinar estágios temporários, consulte Stage Platform.

Projetado para acesso de cadeiras de rodas e equipamentos de eventos

Essa rampa é indicada para projetos que precisam de algo mais prático do que apenas escadas.

Para acesso de pessoal, pode fornecer uma rota inclinada para:

• usuários de cadeiras de rodas

• artistas

• alto-falantes

• equipe do evento

• equipes de produção

Para movimentação de equipamentos, pode ser utilizado para itens com rodas adequados, como:

• casos de voo de concerto

• casos de equipamentos de iluminação

• carrinhos de equipamentos de áudio

• caixas de cabos

• carrinhos de produção

• outros equipamentos para eventos com rodas

O peso do equipamento necessário e a carga da rampa devem ser confirmados antes da configuração final do suporte ser fabricada.

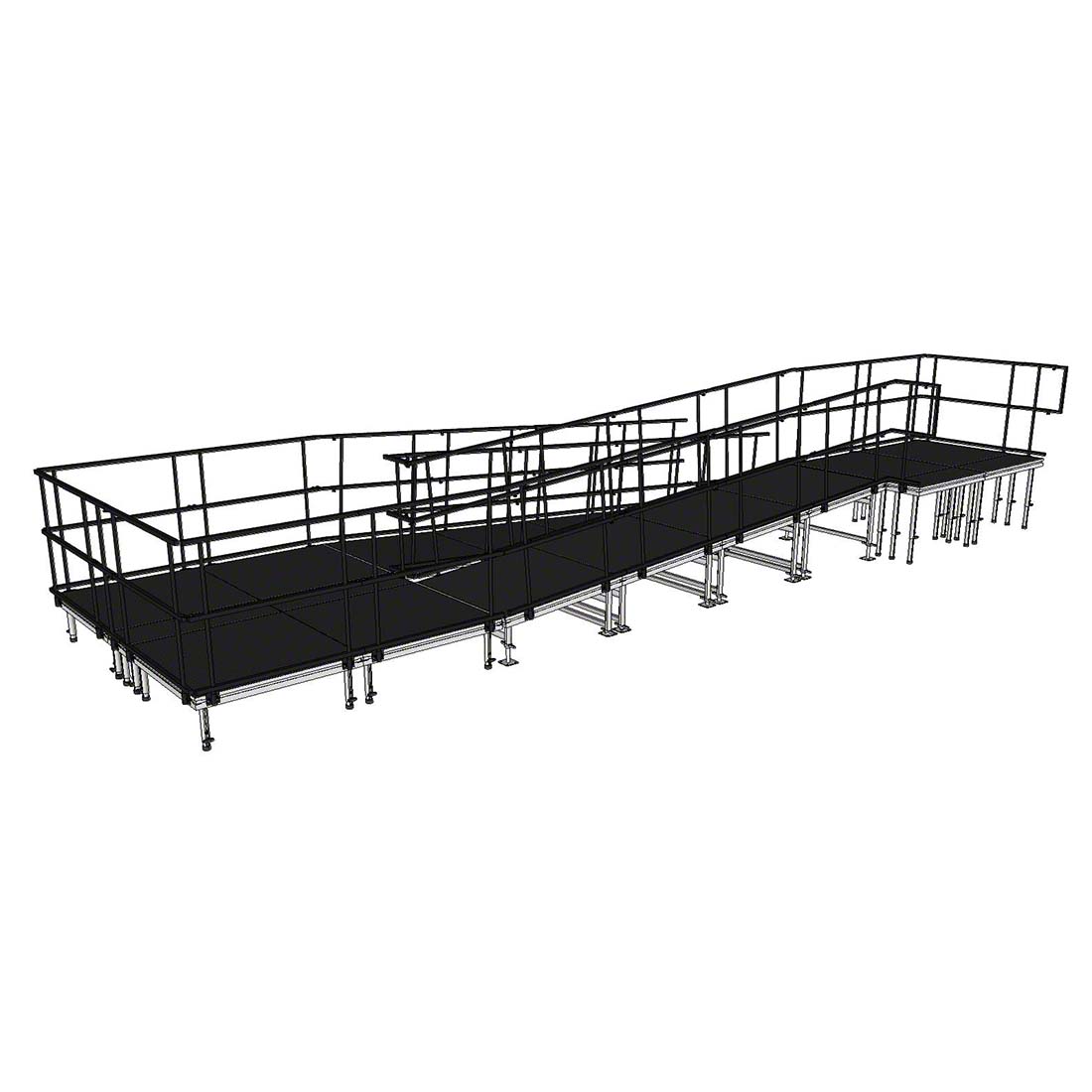

Layout em ziguezague com pouso giratório

A característica definidora deste produto é sua configuração em forma de U/switchback.

O layout consiste em:

• primeira corrida em rampa inclinada

• pouso em curva intermediária

• segunda rampa paralela

• área de entrada inferior

• área de conexão do estágio superior

• guarda-corpos contínuos

A via de acesso dobra-se efetivamente ao seu lado.

Isto dá à rampa uma longa rota útil, mantendo a largura total do local em aproximadamente 3,23 m..

Por que uma rampa em ziguezague funciona bem atrás ou ao lado de um palco de concerto

Os locais de concertos e eventos muitas vezes têm espaço limitado porque a área circundante já pode conter:

• equipamento de som

• Estruturas LED

• casos de iluminação

• tendas nos bastidores

• barriers

• rotas de cabos

• intérpretes e técnicos

Uma rampa em ziguezague pode ser posicionada ao longo da lateral ou traseira do palco sem a necessidade de uma grande área aberta diretamente na frente do público.

Isto o torna particularmente prático como rampa de carregamento de equipamentos de concerto ou via de acesso aos bastidores.

Plataformas de rampa modulares padrão de 4 × 4 pés

Cada módulo de deck padrão mede:

4 × 4 pés / aproximadamente 1,22 × 1,22 m

O tamanho modular repetido pode ser usado para:

• seções de rampa inclinadas

• desembarques intermediários

• áreas de transição

• áreas de conexão de palco

Esta abordagem de módulo comum ajuda a simplificar:

• embalagem

• transporte

• armazenar

• instalação

• substituição

• expansão futura

O número final de plataformas de rampa e componentes de suporte depende da altura real do palco e da configuração confirmada.

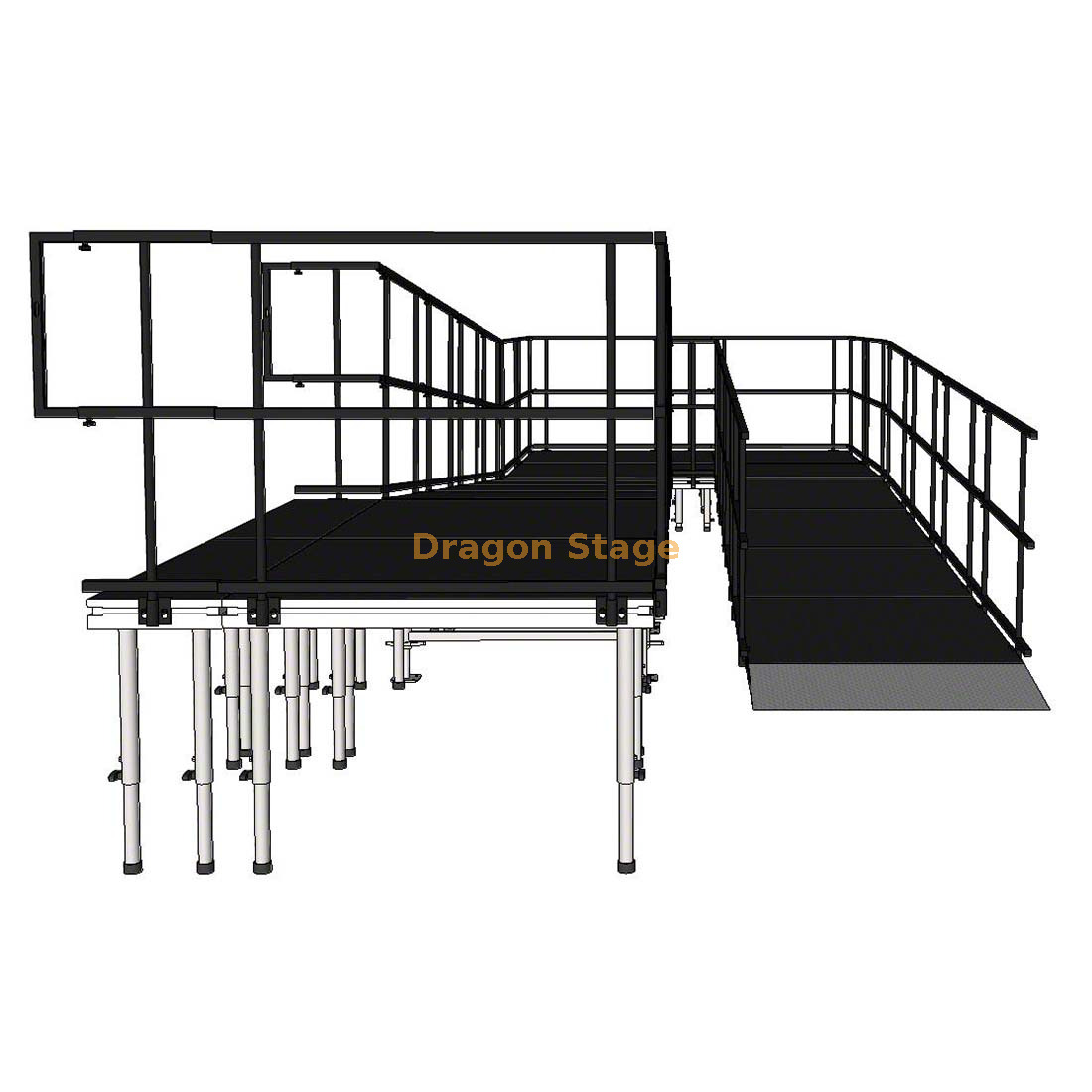

Guarda-corpos de dois lados

Os guarda-corpos são instalados ao longo de ambos os lados da via de acesso completa.

Altura confirmada do guarda-corpo:

3,28 pés/1,0 m

Os guarda-corpos continuam ao longo das seções inclinadas e áreas de giro para fornecer uma rota claramente definida para pessoal e equipamentos.

Pegada compacta para uma longa rota de acesso

A principal vantagem desta configuração é a sua área relativamente estreita.

A estrutura completa ocupa aproximadamente:

9,82 m de comprimento x 3,23 m de largura

ao usar duas rampas paralelas.

Comparado com uma rampa em forma de L de 90 graus, o design em ziguezague requer menos espaço lateral no local e, portanto, é mais fácil de posicionar ao lado de um palco, edifício, área de bastidores ou zona de produção.

Principais recursos

• Pegada total aprox. 9,82 × 3,23m

• Pegada imperial aprox. 32 pés 2⅝ pol. × 10 pés 7¼ pol.

• Configuração switchback/em forma de U

• Duas rampas paralelas

• Pouso em curva intermediária

• Seções de deck modular padrão de 1,22 × 1,22 m / 4 × 4 pés

• Estrutura de suporte em alumínio

• Guarda-corpos em ambos os lados

• Altura do guarda-corpo 1m / 3,28 pés

• Adequado para acesso ao palco para cadeiras de rodas

• Adequado para carregamento de equipamentos de concerto

• Adequado para equipamentos de produção com rodas

• Construção modular e reutilizável

• Configuração personalizada disponível

Aplicações Típicas

• Rampas de carregamento de equipamentos de concerto

• Acesso aos bastidores do concerto

• Palcos do festival

• Acesso ao palco para cadeiras de rodas

• Palcos de eventos corporativos

• Estágios escolares e de graduação

• Palcos da igreja

• Plataformas de exposição

• Palcos de eventos públicos

• Rotas de equipamentos de produção

• Acesso ao caso de voo

• Plataformas de desempenho temporárias

Por que usar uma rampa em vez de escadas para equipamentos de eventos?

As escadas são úteis para as pessoas, mas inconvenientes para equipamentos de produção com rodas.

Uma rampa contínua permite que equipamentos adequados permaneçam sobre rodas enquanto são movidos entre o nível do solo e o palco.

Isto pode ser particularmente útil para:

• malas de voo

• equipamento de iluminação

• acessórios de áudio

• cabos

• equipamento de controle

• hardware de produção menor

O peso real permitido do equipamento deverá ser confirmado de acordo com a estrutura final da rampa.

Estrutura modular de alumínio

A rampa completa é montada como uma estrutura modular temporária, em vez de uma unidade permanentemente soldada.

Isso dá às empresas de eventos flexibilidade prática para:

• transporte

• armazenamento compacto

• configuração repetida

• substituição de peças individuais

• mudando layouts de palco

• diferentes alturas de plataforma

• extensão ou redução futura

Para outros componentes de acesso relacionados, consulte Acessórios de palco.

Como confirmar a configuração correta da rampa

Antes da produção, forneça:

• altura do palco finalizado

• comprimento de solo disponível

• largura do solo disponível

• posição preferida de entrada na rampa

• posição de conexão do estágio

• uso principal: acesso para cadeiras de rodas, carregamento de equipamentos ou ambos

• tipo de equipamento

• carga necessária

Esses detalhes permitem que o DragonStage finalize a inclinação da rampa, as quantidades do convés, as alturas de suporte, o arranjo de pouso e a configuração da conexão.

Nota importante sobre o produto

A configuração do produto confirmada inclui:

• tamanho total: 386⅝ pol. × 127¼ pol.

• tamanho métrico: aproximadamente 9,82 × 3,23 m

• deck padrão: 4 × 4 pés / 1,22 × 1,22 m

• switchback / layout em forma de U

• duas rampas paralelas

• pouso em curva intermediária

• estrutura de suporte de alumínio

• guarda-corpos em ambos os lados

• Altura do corrimão: 1m / 3,28 pés

A altura final do estágio, inclinação da rampa, carga admissível, arranjo de suporte e detalhes de conexão devem ser confirmados de acordo com o projeto real.

Perguntas frequentes

Qual é o tamanho total desta rampa?
A pegada geral é de aproximadamente 386⅝ pol. × 127¼ pol. , igual a aproximadamente 32 pés 2⅝ pol. × 10 pés 7¼ pol. , ou cerca de 9,82 m × 3,23 m..

Que tipo de rampa é essa?
É uma rampa de palco modular em ziguezague/em forma de U com duas rampas paralelas e um patamar giratório.

Qual é o tamanho de cada painel de rampa padrão?
Cada plataforma de rampa padrão tem 4 × 4 pés/aproximadamente 1,22 × 1,22 m.

Qual a altura dos guarda-corpos?
A altura confirmada do guarda-corpo é de 1m/aproximadamente 3,28 pés.

Os guarda-corpos são instalados em ambos os lados?
Sim. Os guarda-corpos são instalados ao longo de ambos os lados da rota da rampa.

Esta rampa pode ser usada para acesso de cadeirantes?
Sim. O layout inclinado contínuo pode ser configurado para acesso ao palco para cadeiras de rodas de acordo com a altura final do palco e configuração da rampa.

O equipamento do concerto pode ser movido nesta rampa?
Sim. Ele pode ser configurado para equipamentos de concerto com rodas adequados, como malas de voo, carrinhos e equipamentos de produção.

Por que usar um design em ziguezague?
As duas rampas paralelas permitem que uma rota de acesso relativamente longa se encaixe em uma área estreita.

Isso é adequado para uso nos bastidores?
Sim. A sua largura total estreita torna-o particularmente prático ao lado ou atrás de palcos de concertos e eventos.

A direção de retorno pode ser invertida?
Sim. A configuração modular pode ser organizada de acordo com o layout real do local do evento.

O tamanho geral pode ser personalizado?
Sim. Comprimento, disposição de pouso, altura de conexão do palco e quantidade de deck podem ser ajustados de acordo com o projeto.

O DragonStage pode fornecer o palco junto com a rampa?
Sim. A rampa pode ser fornecida juntamente com um sistema Stage Platform completo .

Por que escolher DragonStage

A DragonStage fornece sistemas completos de palco, juntamente com rampas modulares, escadas, guarda-corpos e outros acessórios de acesso a eventos.

Para rampas de carregamento de equipamentos, não consideramos apenas as dimensões externas globais. A altura do palco, o tipo de equipamento, a carga necessária, a largura disponível do local e a direção de acesso afetam a configuração final.

CTA suave

Para cotação, forneça:

• altura do estágio

• dimensões disponíveis do site

• exigência de acesso para cadeiras de rodas

• tipo de equipamento a ser movido

• peso aproximado do equipamento

• direção de rampa preferida

• uso interno ou externo

O DragonStage pode então confirmar a configuração de rampa modular adequada.
