Ao assistir a um concerto em um grande estádio, a maioria das pessoas presume que todo o som vem diretamente do palco principal.
Na realidade, o sistema de áudio é distribuído por todo o local através de vários sistemas de alto-falantes que trabalham juntos como uma rede sincronizada.
Se todos os alto-falantes fossem instalados apenas no palco principal, o público sentado mais distante ouviria níveis de som mais baixos, clareza reduzida e diferenças de tempo perceptíveis. Em vez de aumentar o volume do sistema, os modernos engenheiros de concertos dividem o local em múltiplas zonas de cobertura, permitindo que cada membro do público experimente uma performance mais consistente.
Durante a construção do Festival de Música Guangzhou Pearl Beer Festival 2026, observamos como o sistema de som do estádio foi distribuído do palco para a área de público traseiro. Este artigo explica o layout acústico geral e como cada camada contribui para completar a cobertura sonora.
Durante a instalação, foram observados os seguintes sistemas de alto-falantes:
Dois sistemas line array principais suspensos em ambos os lados do palco principal.
Dois sistemas line array adicionais instalados ao lado das grandes paredes de LED.
Duas plataformas de alto-falantes de delay posicionadas em frente à Front of House (FOH).
Torres de alto-falantes de retransmissão localizadas mais atrás na área de audiência.
Em vez de funcionarem de forma independente, estes sistemas formaram uma rede coordenada de reforço sonoro que cobria todo o estádio.
À primeira vista, pode parecer lógico colocar todos os alto-falantes no palco.
No entanto, grandes estádios criam vários desafios acústicos.
À medida que o som viaja por longas distâncias, a energia de alta frequência diminui gradualmente enquanto o tempo de viagem aumenta. O público próximo ao palco ouve a performance quase instantaneamente, enquanto os espectadores a centenas de metros de distância ouvem-na visivelmente mais tarde.
O simples aumento da potência do alto-falante não pode resolver esses problemas.
Em vez disso, os engenheiros distribuem o sistema de som por todo o local para que cada zona de audiência seja atendida pelos alto-falantes mais próximos.
O objetivo não é o volume máximo.
O objetivo é uma cobertura consistente.

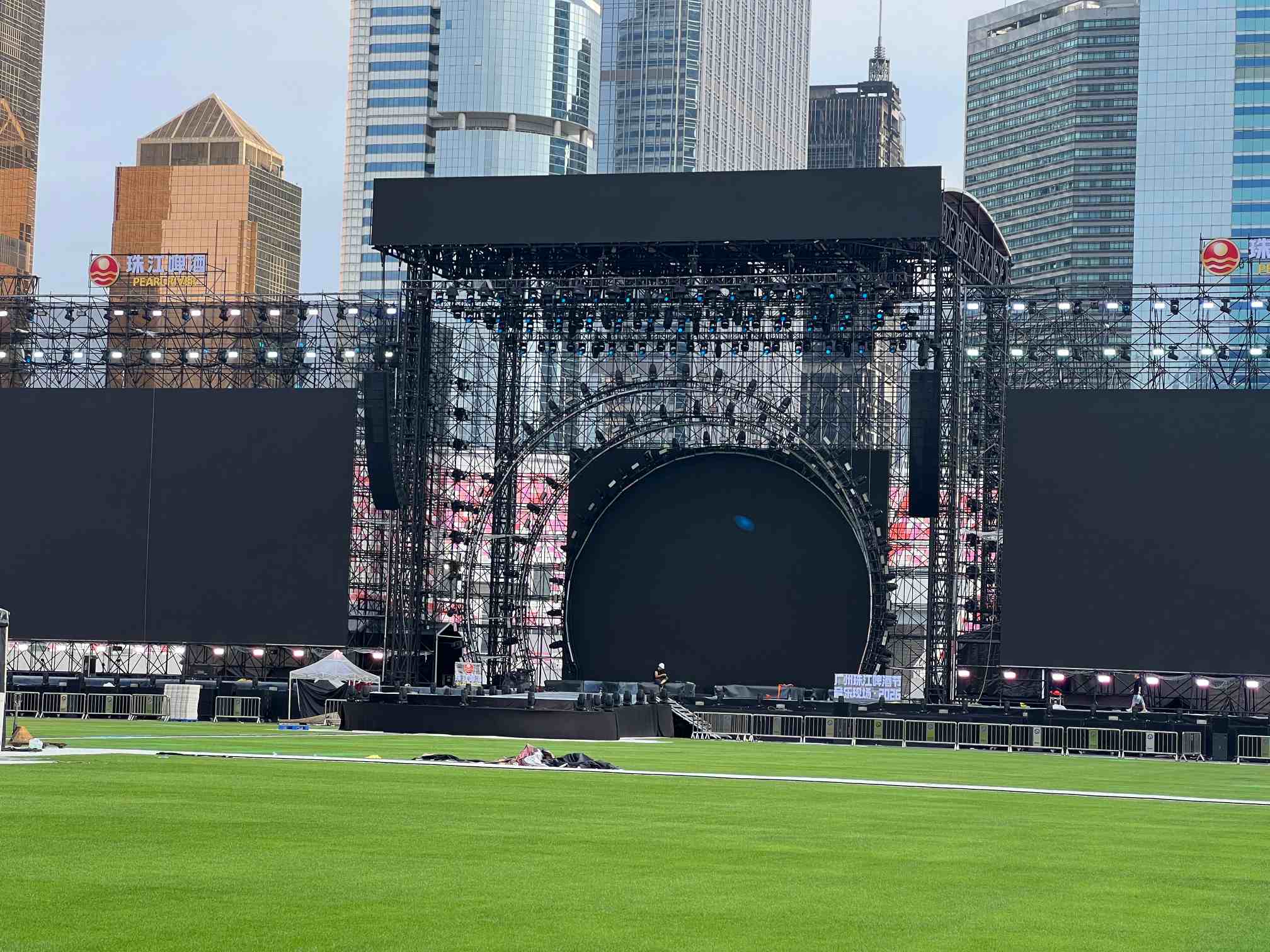

A primeira camada do sistema é o PA Principal.
Neste projeto, o sistema de som consistia em mais de um único par de alto-falantes.
Grandes sistemas de line array foram suspensos em ambos os lados do palco principal, enquanto conjuntos adicionais foram posicionados ao lado das grandes paredes de LED para melhorar a cobertura horizontal em toda a área mais ampla do público.
Juntos, esses alto-falantes formaram a principal fonte sonora para os espectadores mais próximos da apresentação.
Os alto-falantes Line Array modernos são projetados para controlar a dispersão vertical do som enquanto projetam o som com eficiência em longas distâncias. Mesmo assim, todo sistema possui limites práticos de cobertura, principalmente dentro de grandes estádios.

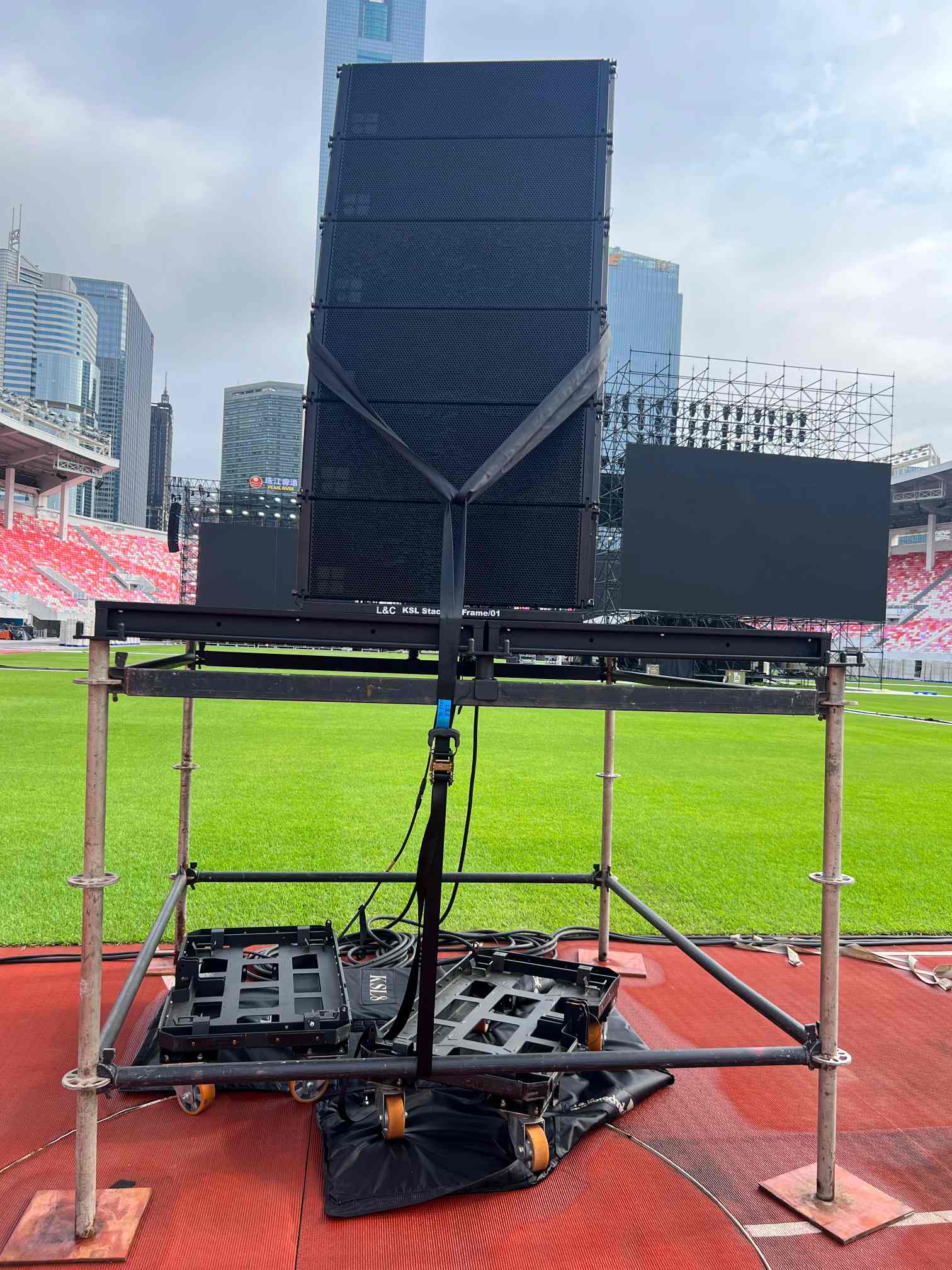

Mais longe do palco, duas plataformas de alto-falantes de delay foram instaladas em frente ao FOH.
Ao contrário do PA principal, os alto-falantes de delay não criam um segundo concerto.
Eles reproduzem exatamente o mesmo material do programa, mas com atraso digital cuidadosamente calculado para que o som chegue aos ouvintes no momento correto.
Sem processamento de atraso, o público ouviria tanto os alto-falantes do palco quanto os alto-falantes de atraso em momentos diferentes, produzindo ecos e reduzindo a inteligibilidade da fala.
Ao posicionar os sistemas de atraso perto do meio da área de audiência, os engenheiros melhoram a consistência do som enquanto mantêm transições suaves entre as zonas de cobertura.

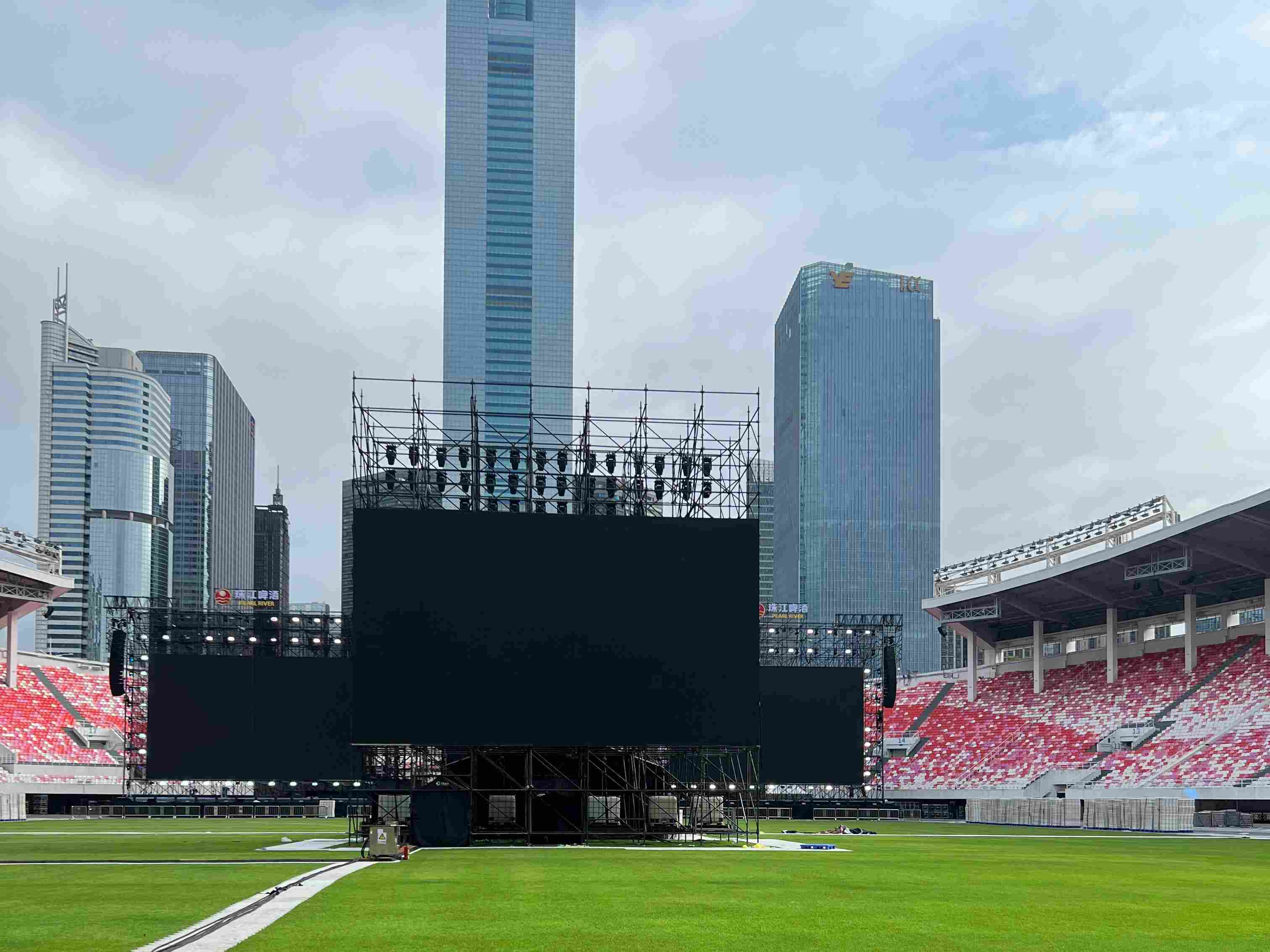

Sua localização também complementa a função de engenharia do Front of House (FOH) , onde todo o sistema de áudio é monitorado e ajustado durante a apresentação.

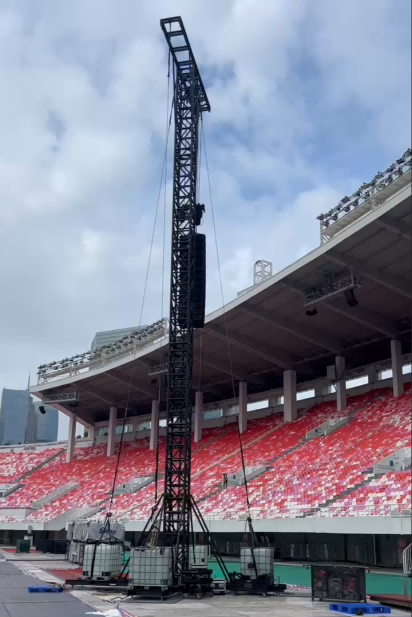

Para espectadores localizados ainda mais longe do palco, as torres de alto-falantes fornecem a camada final de reforço.
Essas altas estruturas temporárias suportam alto-falantes line array adicionais posicionados muito mais perto do público traseiro do que o próprio palco principal.
Como os alto-falantes estão fisicamente mais próximos desses ouvintes, os engenheiros podem obter melhor clareza e níveis de pressão sonora mais uniformes sem depender apenas da saída extremamente alta do palco.
Durante este projeto, as torres de retransmissão tinham aproximadamente 20 metros de altura e incorporavam bases de aço, mastros de alumínio, lastro de água, cabos de sustentação e estabilizadores estendidos para fornecer a estabilidade estrutural necessária.
O projeto de engenharia dessas estruturas temporárias é discutido em detalhes em nosso artigo Por que são necessárias torres de alto-falantes de retransmissão?.
Em vez de tratar o estádio como uma enorme área de audição, os engenheiros de som dividem-no em diversas zonas de cobertura sobrepostas.
Sistema | Função Primária | Localização Típica |
|---|---|---|
PA principal | Reforço de som primário | Palco principal |
Matrizes de linha lateral | Melhorar a cobertura horizontal | Ao lado das paredes LED |
Alto-falantes de atraso | Reforce as áreas de público intermediário | Em frente ao FOH |
Torres de alto-falantes de retransmissão | Reforce as áreas de audiência traseira | Zona de audiência traseira |
Cada camada suporta a próxima, permitindo que todo o local funcione como um sistema de som integrado.
Um dos maiores equívocos sobre grandes sistemas de som para concertos é que adicionar mais alto-falantes simplesmente torna o concerto mais alto.
Na produção profissional ao vivo, muitas vezes o oposto é verdadeiro.
Alto-falantes adicionais são instalados principalmente para melhorar a consistência da cobertura.
Um sistema bem projetado permite que os espectadores sentados perto do palco e a centenas de metros de distância ouçam equilíbrio tonal, inteligibilidade de fala e detalhes musicais semelhantes.
O objetivo é proporcionar uma experiência auditiva consistente – e não apenas uma pressão sonora mais alta.
Esta filosofia orienta o design de sistemas completos de Stage Sound para concertos, festivais e grandes eventos ao ar livre.

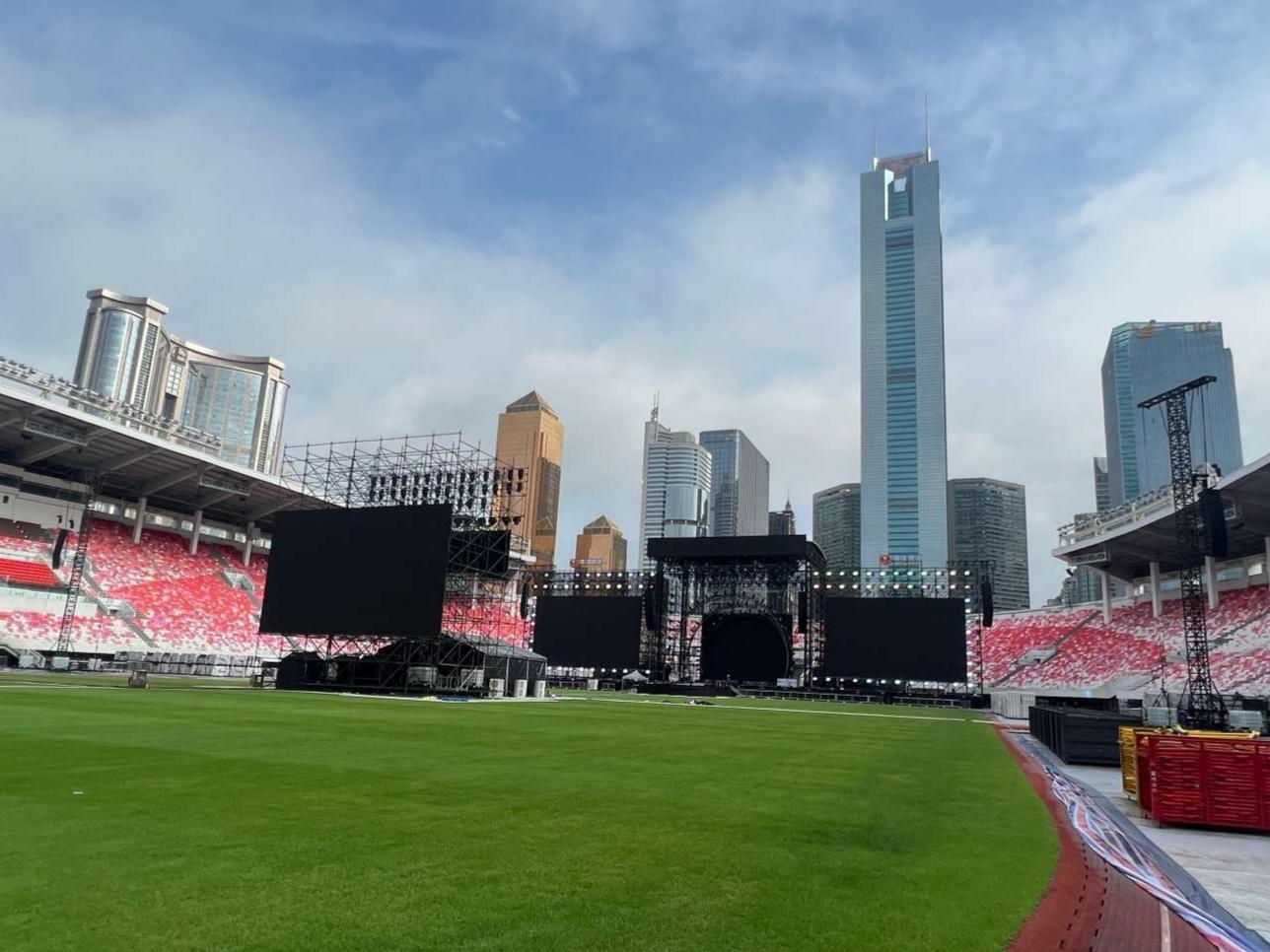

O layout observado durante este projeto ilustra uma estratégia típica de reforço em camadas:
Palco Principal
↓
PA principal
↓
Alto-falantes de atraso
↓
Torres de alto-falantes de retransmissão
↓
Cobertura completa do público
Em vez de depender de uma fonte sonora extremamente poderosa, os engenheiros distribuem gradualmente sistemas de reforço por todo o local.
Cada camada amplia a área de audição efetiva, mantendo a continuidade com a anterior.
Esta abordagem reduz inconsistências acústicas e permite que todo o estádio funcione como um ambiente sonoro coordenado.
Vistos individualmente, o PA principal, os alto-falantes de delay e as torres de retransmissão parecem ser equipamentos separados.
Na realidade, funcionam como partes de um sistema sincronizado controlado pelo FOH.
As matrizes principais estabelecem o campo sonoro primário.
Alto-falantes de atraso reforçam a área intermediária do público.
As torres de retransmissão estendem a cobertura até os espectadores mais distantes.
Juntos, estes sistemas transformam um enorme estádio num local onde milhares de pessoas podem partilhar quase a mesma experiência auditiva.
Compreender esta abordagem em camadas também torna mais fácil apreciar as decisões de engenharia por trás de outras estruturas temporárias de concertos, incluindo o layout geral do estádio e as razões pelas quais grandes concertos são construídos dentro dos estádios..
Um concerto num estádio moderno não depende de um enorme sistema de alto-falantes.
Em vez disso, utiliza múltiplas camadas de reforço sincronizadas estrategicamente distribuídas pelo local.
Os principais sistemas PA fornecem a cobertura primária.
Os alto-falantes de atraso mantêm a consistência nas áreas intermediárias do público.
Torres de alto-falantes de retransmissão estendem o reforço para a parte traseira do estádio.
Trabalhando em conjunto sob o controlo do FOH, estes sistemas garantem que o som permanece claro, equilibrado e sincronizado desde a primeira fila até ao banco mais distante.
Em vez de tornar o concerto mais alto, esta abordagem distribuída torna a experiência auditiva mais consistente – um dos princípios definidores da engenharia de som profissional em estádios.
