Torre de tela 10x6x10m Ringlock modular LED torre de suporte de tela para concertos

O DragonStage SCREEN-TOWER-10x6x10m é uma estrutura temporária modular desenvolvida para suportar grandes telas de LED em ambientes de concertos, festivais e eventos ao vivo.

As dimensões gerais da estrutura confirmadas são:

• Largura: 10m

• Profundidade: 6m

• Altura frontal: 10m

• Altura média: 4m

• Altura traseira: 2m

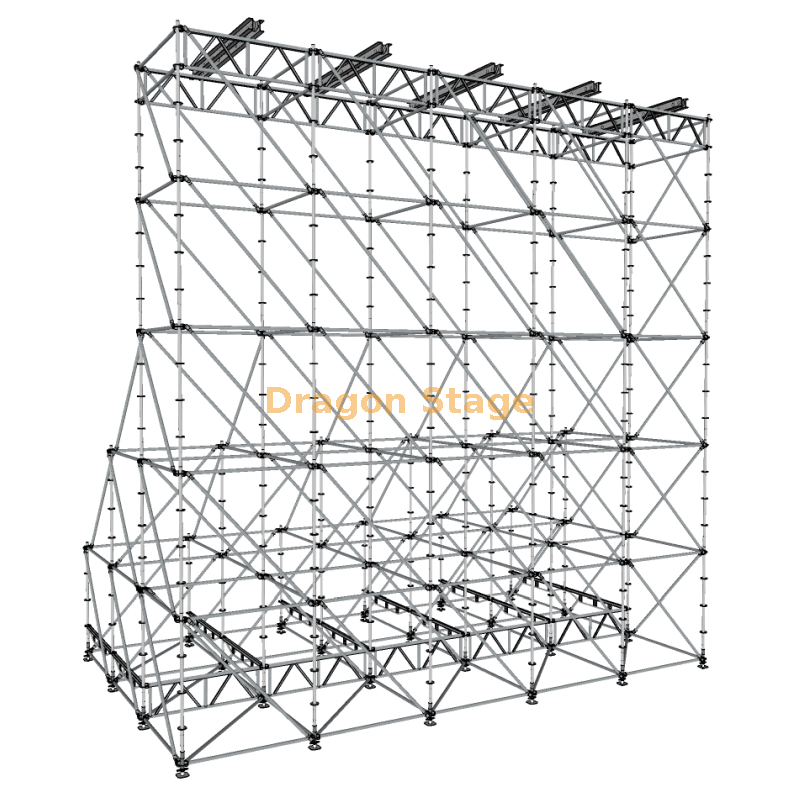

A partir do desenho de referência e da lista de materiais, este produto é uma torre de suporte de tela LED escalonada com várias fileiras, em vez de uma simples estrutura de parede plana. A estrutura frontal fornece a face principal de suporte da tela, enquanto as estruturas central e traseira formam a base de suporte escalonada atrás dela.

Este tipo de arranjo é útil quando o projeto precisa de um sistema de suporte temporário mais substancial para uma tela LED de concerto.

Para sistemas modulares relacionados, você também pode visualizar nossas páginas Ringlock Structure System e LED Stage Truss .

Especificações principais

Layout da Estrutura

Este produto destina-se à instalação temporária de telas LED para concertos.

A estrutura está disposta em três zonas escalonadas:

• Primeira fila: 10m de altura

• Linha do meio: 4m de altura

• Fila traseira: 2m de altura

Esta configuração escalonada cria uma base de suporte mais profunda atrás da área da tela LED.

Em comparação com uma estrutura de suporte rasa de uma fileira, a área de 10m × 6m oferece mais espaço para suporte estrutural traseiro e layout de contraventamento. Isso torna o produto adequado para instalações temporárias de eventos em telas grandes, onde a parede de LED precisa de sua própria estrutura independente.

Para referências mais amplas de uso de eventos, consulte Evento de Concerto.

Sistema de Pilar Modular

O BOQ inclui:

• Pilar, LR1, C:2m — 78 peças

Esses pilares de 2m formam o sistema de suporte vertical em todas as zonas frontal, intermediária e traseira da estrutura.

Como a torre é modular, a altura é criada pela combinação de seções repetidas de pilares, em vez de colunas soldadas de uma só peça. Isso é prático para:

• transporte

• instalação temporária

• desmontagem

• armazenar

• repita o uso em projetos de eventos

Sistema de tubulação horizontal

A lista de materiais inclui:

• Tubo Horizontal, C:2m — 151 unid.

Esses tubos horizontais conectam os pilares verticais em toda a estrutura e formam os vãos modulares repetidos ao longo de 10m de largura e 6m de profundidade.

Uma grande quantidade de barras horizontais de 2 m é utilizada porque a estrutura não é apenas larga, mas também profunda e com várias fileiras.

Esta é uma das principais características das estruturas modulares de eventos: um comprimento de barra padrão pode ser repetido em todo o sistema.

Suporte Diagonal

O BOQ também inclui:

• Tubo diagonal, LR3, C:2,44m — 113 unidades

O desenho mostra extensos contraventamentos diagonais em toda a estrutura.

Esses membros diagonais formam a estrutura principal que une o sistema vertical e horizontal.

Esta página registra apenas a disposição dos componentes estruturais fornecidos. Ele não converte isso em uma classificação de carga verificada, classificação de vento ou aprovação de engenharia.

Bases Ajustáveis

O sistema de suporte inferior inclui:

• Base ajustável, LR4, H:0,25m — 24 peças

Essas bases são utilizadas nos pontos de apoio ao solo da estrutura.

Eles fornecem os pontos de contato e ajuste inferiores para configuração.

A condição real do solo, o método de ancoragem, o arranjo de nivelamento, o método de lastro e os requisitos de instalação devem ser confirmados de acordo com o local do projeto.

Cintas de aço e vigas de seção

Além dos membros modulares padrão do tubo, o produto também inclui:

• Cintas de aço, C:2m, H:0,5m — 27 peças

• Viga de seção de 2,8 m — 5 peças

Esses membros fazem parte do arranjo de suporte configurado mostrado no desenho de referência.

Os suportes de aço ajudam a formar a estrutura de suporte inferior, enquanto as vigas de seção são usadas como parte da montagem estrutural configurada para esta torre de tela específica.

Como o usuário forneceu a lista de componentes, mas não uma nota completa de cálculo estrutural, esta página mantém a descrição prática e não atribui conclusões de engenharia não suportadas.

Peso da embalagem: 3500kg

volume de embalagem: 7cbm

Lista de quantidades

Uma torre de tela LED temporária dedicada

Este produto não é um palco no telhado e nem um pacote completo para palco de concerto.

Seu objetivo principal é mais específico:

para fornecer uma torre de suporte temporária independente para uma tela LED de concerto.

Isso significa que pode ser usado junto com:

• um palco principal separado

• um telhado de palco

• torres de matriz linear

• estruturas de bastidores

• outros sistemas de eventos temporários

sem exigir que a tela de LED seja integrada diretamente na treliça do palco principal.

Isso o torna útil para projetos onde a posição da tela precisa ser tratada como uma estrutura separada.

Aplicações Típicas

Este produto pode ser usado para:

• Suporte para tela LED de concerto

• Instalação de display LED para festivais

• Suporte para video wall ao lado do palco

• Estruturas temporárias de exibição externa

• Estruturas de suporte LED para cerimônias

• Sistemas de suporte visual para eventos ao vivo

• Instalação de parede LED para eventos independentes

Se o projeto tiver tamanho de gabinete de LED específico, peso total da tela ou layout da tela, esses detalhes deverão ser confirmados antes do orçamento final.

O que está incluído e o que não está

Esta configuração de produto inclui o sistema de suporte estrutural temporário e os componentes estruturais listados, incluindo:

• pilares

• tubos horizontais

• colchetes diagonais

• bases ajustáveis

• cintas de aço

• vigas de seção

A tela LED em si não é incluída automaticamente, a menos que seja especificamente indicado na cotação.

Da mesma forma, gabinetes de LED, processadores, cabos, distribuição de energia, acessórios suspensos e mão de obra de instalação só devem ser tratados como incluídos se confirmados separadamente.

Fabricação Personalizada

O SCREEN-TOWER-10x6x10m tem um tamanho configurado.

A DragonStage também pode discutir estruturas de apoio semelhantes em outros acordos, tais como:

• larguras diferentes

• profundidades diferentes

• diferentes alturas frontais

• diferentes layouts de suporte escalonados

• estruturas de suporte de uma ou várias filas

• outras configurações de suporte de LED específicas para eventos

Para um projeto personalizado, é melhor fornecer:

• Largura da tela LED

• Altura da tela LED

• Tamanho do gabinete de LED

• peso total da tela LED

• uso interno ou externo

• local de instalação

• desenho de referência ou requisito de layout

Que informações são necessárias para cotação?

Para uma torre de suporte de tela LED semelhante, forneça:

• Dimensões da tela LED

• Tamanho do gabinete de LED

• peso total da tela LED

• largura necessária da estrutura

• altura necessária da estrutura

• uso interno ou externo

• local de instalação

• condição do local

• se é necessária uma plataforma de manutenção ou acesso

• desenho do projeto ou imagem de referência

Isso torna a cotação mais precisa do que escolher apenas pelas dimensões externas.

Nota técnica importante

As informações confirmadas para este produto incluem:

• Largura total de 10m

• Profundidade total de 6m

• 10m de altura frontal

• 4m de altura média

• 2m de altura traseira

• 151 peças de tubos horizontais, 2m

• 113 peças de tubos diagonais, 2,44 m

• 78 pilares, 2m

• 24 bases ajustáveis, 0,25 m

• 27 peças de suportes de aço

• 5 peças de vigas de seção de 2,8 m

A informação fornecida não confirma:

• peso máximo da tela LED

• resistência ao vento

• exigência de lastro

• requisito de ancoragem

• requisito de fundação

• capacidade de carga certificada

• fator de segurança

• aprovação de código local

• aprovação de engenharia

Esses itens só devem ser declarados após revisão específica do projeto.

Para referência geral, os clientes também podem ler Padrões de segurança e restrições de engenharia e Metodologia de instalação para sistemas modulares de palco, treliça e andaimes.

Perguntas frequentes

Qual é o tamanho total desta torre de tela?
A estrutura geral tem 10m de largura , e 6m de profundidade , com uma fileira frontal de 10m de altura, , uma fileira intermediária de 4m de altura e uma fileira traseira de 2m de altura..

Para que é utilizado principalmente este produto?
É usado como estrutura de suporte temporária para telas LED de shows ou eventos.

Este é um sistema de palco completo?
Não. Este produto é uma estrutura de suporte temporária de LED , não um sistema completo de palco ou telhado.

O produto inclui a tela LED?
Não. A página descreve a estrutura de suporte e os componentes listados. A própria tela LED deve ser cotada separadamente, a menos que seja especificamente incluída.

Quais são os principais membros estruturais?
Os membros principais são pilares de 2m, tubos horizontais de 2m, travessas diagonais de 2,44m, bases ajustáveis, travessas de aço e vigas de seção de 2,8m.

Por que a estrutura é escalonada da frente para trás?
O layout escalonado cria uma estrutura de suporte traseiro mais profunda, atrás da face frontal principal de suporte da tela.

O tamanho pode ser personalizado?
Sim. Largura, profundidade, altura e layout de suporte podem ser personalizados de acordo com os requisitos da tela e as condições do projeto.

O que preciso fornecer antes de fazer o pedido?
Forneça o tamanho da tela LED, peso total, local de instalação, uso interno/externo e qualquer desenho de referência ou requisito de layout.
