Sistema de treliça de alumínio para telhado plano de 6x6m com 4m de altura frontal e 6m de altura traseira
50 Rever
Sistema de treliça de telhado plano de alumínio de 6m × 6m com altura frontal de 4m e altura traseira de 6m, usando uma configuração de suporte modular de quatro torres para concertos, equipamentos de iluminação, produções de palco e aplicações de eventos temporários. Fabricado sob medida pela DragonStage.
O sistema de treliça de alumínio para telhado plano de 6m × 6m é uma estrutura compacta para eventos de quatro torres projetada para iluminação, produção de palco, concertos, eventos corporativos e outras aplicações de eventos temporários.

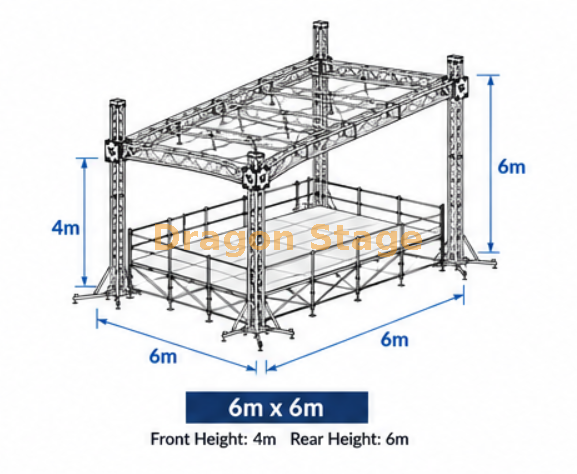

De acordo com o desenho fornecido, a pegada da treliça mede 6m de largura x 6m de profundidade , com a altura da torre frontal em aproximadamente 4m e a altura da torre traseira atingindo aproximadamente 6m..
O sistema de treliça superior utiliza uma estrutura perimetral retangular juntamente com múltiplas travessas internas, criando posições adicionais para equipamentos de eventos de acordo com o layout de produção final.

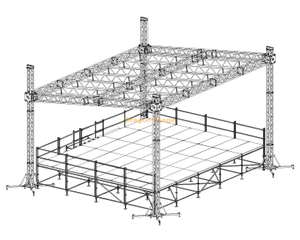

O desenho também mostra um sistema de suporte de quatro torres com conjuntos manga-bloco de canto e bases de torre estendidas.
Isso cria uma área de trabalho quadrada compacta, adequada para produções de eventos de pequeno e médio porte.
A estrutura do telhado inclui:
Seções perimetrais de treliça de alumínio
Membros de treliça cruzada interna
Posições de conexão de canto
Conjuntos de conexão de torre
Os membros internos da treliça fornecem locais adicionais onde a iluminação ou outros equipamentos para eventos confirmados podem ser posicionados.
Os clientes que procuram outras formas de telhado podem navegar pela linha completa de Roof Truss .
4m de altura frontal e 6m de altura traseira
O desenho indica claramente duas alturas de torre diferentes:
Altura frontal: 4m Altura traseira: 6m
Isto dá à estrutura da treliça superior uma diferença de altura frontal para traseira, mantendo ao mesmo tempo uma configuração de plano de treliça plana.
O valor de 6m deve, portanto, ser tratado como a altura máxima da estrutura , em vez de assumir que todas as quatro posições da torre têm 6m de altura.
Esta distinção é útil ao preparar:
Layouts de sites
Posições do equipamento
Linhas de visão do palco
Listas de transporte
Desenhos finais de instalação
Configuração de suporte de quatro torres
A treliça do telhado é sustentada por quatro torres verticais de treliça de alumínio.
O desenho de referência mostra:
Quatro torres principais
Posições de bloco de manga de canto
Braços de base de torre estendidos
Pontos de conexão da treliça do telhado superior
Este tipo de configuração de torre modular permite que o sistema de cobertura plana seja desmontado em componentes transportáveis após o evento.
A DragonStage fornece componentes individuais de treliça de alumínio e pacotes completos de treliça para eventos de acordo com as necessidades do cliente.
Treliça cruzada interna para equipamentos de eventos
A estrutura superior inclui vários membros internos da treliça, em vez de apenas o perímetro externo de 6m × 6m.
Isso fornece uma grade aérea mais útil para a produção de eventos.
Dependendo do layout final confirmado, a treliça pode ser configurada em torno de:
Iluminação de palco
Luminárias decorativas
Marca do evento
Equipamento de vídeo
Outros equipamentos de produção temporários
O modelo exato do equipamento, quantidade, peso e posição de suspensão devem ser fornecidos antes da confirmação da configuração final.
Para outros sistemas de treliça relacionados ao palco, consulte nossos produtos Stage Truss .
Plataforma de palco opcional
O desenho fornecido também mostra uma plataforma elevada de palco abaixo da armação do telhado, incluindo guarda-corpos perimetrais.
No entanto, você apenas confirmou as especificações do sistema de treliça de telhado plano de 6m × 6m e nenhum tamanho do palco, tipo de deck ou altura do palco foi fornecido.
Por esse motivo, o estágio mostrado na imagem deve ser tratado como uma configuração opcional de estágio de evento , e não como uma parte confirmada deste pacote de produto.
Se necessário, a DragonStage pode fabricar a armação do telhado juntamente com um sistema de palco personalizado.
Este sistema de treliça para telhado plano de 6m × 6m é adequado para aplicações de eventos temporários, como:
Concertos de pequeno e médio porte
Apresentações de DJ
Eventos corporativos
Palcos do festival
Equipamentos de iluminação
Lançamentos de produtos
Promoções ao ar livre
Estruturas de desempenho temporárias
Para aplicações mais amplas de concertos e produção ao vivo, consulte nossa página Evento de Concerto .
Opções de fabricação personalizada
A configuração de 6m × 6m, 4m frontal / 6m traseiro representa esse layout de produto específico.
DragonStage pode personalizar:
Largura do telhado
Profundidade do telhado
Altura da torre
Altura dianteira e traseira
Seção transversal da treliça
Quantidade de treliça interna
Arranjo da torre
Acabamento de superfície
Plataforma de palco
Guarda-corpos
Escadaria
Posições de instalação de equipamentos
Outros acessórios para eventos
Para sistemas de eventos não padronizados, os clientes podem fornecer um desenho ou imagem de referência juntamente com as dimensões gerais necessárias.
O que pode ser incluído no fornecimento?
Dependendo do orçamento confirmado, o pacote pode incluir:
Componentes de treliça de telhado
Treliça de alumínio perimetral
Treliça cruzada interna
Componentes de conexão de canto
Conectores e hardware de treliça
Componentes da Torre
Quatro torres verticais
Conjuntos de bloco de manga
Componentes básicos
Acessórios de suporte de torre
Componentes opcionais do palco
Decks de palco
Estrutura de apoio ao palco
Guarda-corpos
Escadaria
Outros componentes de acesso
O BOQ final deverá ser preparado de acordo com a configuração aprovada e não estimado apenas a partir da imagem de referência.
Informações necessárias para cotação
Para um sistema de treliça de telhado plano semelhante, forneça:
Largura e profundidade necessárias do telhado
Altura frontal necessária
Altura traseira ou máxima necessária
Uso interno ou externo
Local de instalação
Equipamento de iluminação
Telas de LED, se houver
Alto-falantes ou outros equipamentos suspensos
Pesos e posições dos equipamentos
Se um estágio é necessário
Dimensões do palco, se necessário
Condições do solo
Desenhos disponíveis ou imagens de referência
Fornecer esses detalhes permite que a DragonStage prepare a configuração de fabricação correta em vez de assumir que cada projeto de treliça de 6m × 6m usa os mesmos componentes.
Nota importante de engenharia
As informações confirmadas para este produto são:
Pegada do telhado: 6m × 6m
Altura frontal: aproximadamente 4m
Altura traseira/máxima: aproximadamente 6m
Configuração de quatro torres
A informação fornecida não estabelece:
Seção transversal da treliça
Especificação do tubo principal
Carga suspensa permitida
Capacidade de carga de iluminação
Resistência ao vento
Requisito de lastro
Requisito de ancoragem ao solo
Fator de segurança
Certificação estrutural
Aprovação de engenharia
Esses parâmetros dependem do equipamento real, do ambiente de instalação, da configuração da estrutura, das condições do solo e dos requisitos de engenharia específicos do projeto.
Perguntas frequentes
Qual é o tamanho deste sistema de treliça de telhado plano?
A área do telhado tem aproximadamente 6m de largura x 6m de profundidade.
Qual é a altura da estrutura?
O desenho mostra uma altura frontal de 4m e uma altura traseira/máxima de 6m.
O sistema utiliza quatro torres?
Sim. Esta configuração utiliza quatro torres verticais de treliça de alumínio.
Este é um teto plano, embora as alturas dianteira e traseira sejam diferentes?
Sim. O produto pertence à família de treliças de telhado plano porque a estrutura suspensa usa uma configuração de treliça plana em vez de uma geometria de telhado em forma de A, inclinada ou curva.
O telhado inclui treliça transversal interna?
Sim. O desenho mostra vários membros internos da treliça dentro do perímetro principal de 6m × 6m.
O palco está incluído?
Um estágio é mostrado no desenho de referência, mas nenhuma especificação do estágio foi fornecida. Deve, portanto, ser tratado como opcional, a menos que seja especificamente incluído na cotação.
A iluminação pode ser instalada na armação do telhado?
O sistema pode ser configurado para iluminação de eventos, mas a quantidade de iluminação, peso individual, peso total suspenso e posições de suspensão devem ser fornecidas antes da confirmação da configuração final.
A DragonStage pode fabricar um tamanho diferente?
Sim. Largura, profundidade, altura da torre, layout da treliça interna, configuração do palco e acessórios relacionados podem ser personalizados.
