Dragonstage

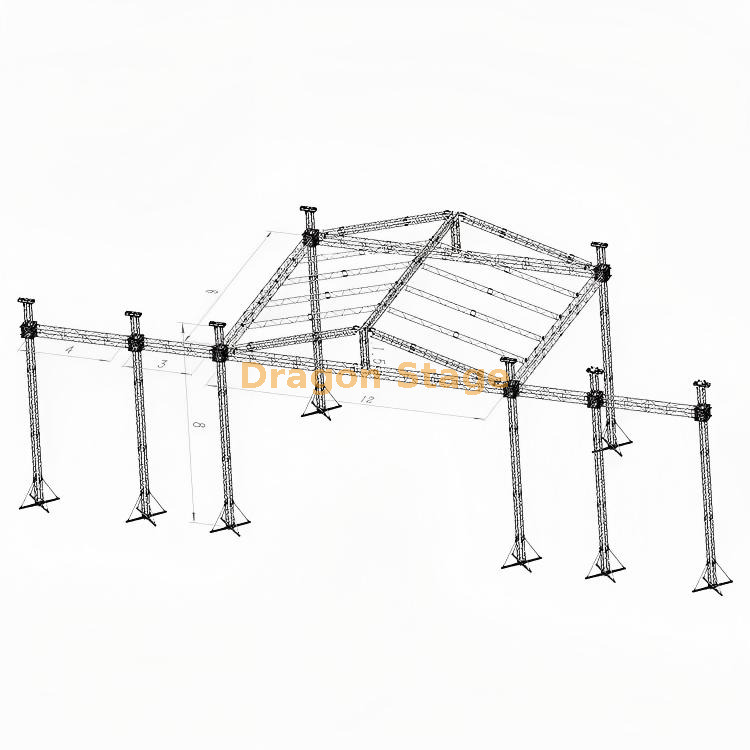

Sistema profissional de treliça de telhado de alumínio com estrutura em A de 18x8x8m com asas laterais
Breve descrição
O sistema de treliça de telhado de iluminação profissional de alumínio DragonStage 18x8x8m é uma grande estrutura modular para eventos ao ar livre projetada para concertos, festivais e aplicações de produção ao vivo. A estrutura principal do telhado mede aproximadamente 18 m de largura x 8 m de profundidade x 8 m de altura , usando vigas principais CS500 × 600 , , torres de elevação CS389 × 389 e um telhado inclinado construído com treliça de telhado CS289 × 289 e treliça de escada. Estruturas laterais também estão incluídas para equipamentos auxiliares de som, LED ou produção de acordo com o layout do projeto final.
Este sistema profissional de treliça de telhado de iluminação de alumínio de 18m x 8m é uma solução estrutural de primeira linha projetada para shows de destaque e ambientes de festivais de grande escala. Alcançando uma largura de 12.000 mm no vão principal e uma elevação vertical de 8.000 mm , este sistema fornece um ambiente de aparelhamento abrangente e de alta capacidade para iluminação complexa, enormes telas de LED e conjuntos de áudio profissionais.
O sistema de treliça de telhado de iluminação profissional de alumínio DragonStage 18x8x8m foi projetado para grandes produções de eventos temporários que exigem uma ampla área de atuação coberta, juntamente com posições dedicadas para iluminação, som, LED e outros equipamentos de produção.
O retângulo principal do telhado é formado por vigas frontais de 18m e vigas laterais de 8m usando treliça quadrada de alumínio CS500×600 de seção pesada . Quatro torres de apoio ao solo CS389×389 transportam e elevam a estrutura principal do telhado através de blocos de manga, bases, seções superiores, guinchos manuais, seções de dobradiça, lingas de fibra e estabilizadores. Estágio do Dragão
Para clientes que comparam outros sistemas de telhado para grandes eventos, consulte Treliça de telhado e sistema típico de treliça de telhado com estrutura em A.
peso da embalagem: 3380kg
Volume de embalagem: 40cbm
| Item | Especificação (SQURE TRUSS) | Qty | ||||||
| comprimento | tubo principal (mm) | tamanho (mm) | ||||||
| 18,00 m de feixe (frente) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS500 × 600 | 12pcs | |||
| 2,00 m | 50 × 3,0 | CS500 × 600 | 0pcs | |||||
| 1,00 m | 50 × 3,0 | CS500 × 600 | 0pcs | |||||
| 8,00 m de feixe (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS500 × 600 | 4pcs | |||
| 2,00 m | 50 × 3,0 | CS500 × 600 | 2pcs | |||||
| 1,00 m | 50 × 3,0 | CS500 × 600 | 0pcs | |||||
| 7,00 m Pilar | 4 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs | |||
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs | |||||
| 1,00 m | 50 × 3,0 | CS389 × 389 | 4pcs | |||||
| Cubo de feixe | 6 rostos | CS500 × 600 | 0pcs | |||||
| Torre da estrutura | Bloco de manga Spigot m | 4pcs | ||||||
| Base de aço m | 4pcs | |||||||
| Seção superior m | 4pcs | |||||||
| Guincho manual, ba05 2tons | 4pcs | |||||||
| Seção da dobradiça da torneira, altura 1m | 4pcs | |||||||
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs | |||||||
| Longo Outrigger | 16pcs | |||||||
| Item | Especificação (SQURE TRUSS) | Qty | ||||||
| comprimento | tubo principal (mm) | tamanho (mm) | ||||||
| Pilar do telhado | 2 conjuntos | 1,80m | 50 × 3,0 | CS289 × 289 | 2pcs | |||
| 8,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 2pcs | |||
| 2,00 m | 50 × 3,0 | CS289 × 289 | 1pcs | |||||
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs | |||||
| Viga oblíqua de 9,20 m | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 8pcs | |||
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs | |||||
| 1,20 m | 50 × 3,0 | CS289 × 289 | 4pcs | |||||
| Treliça de escada de 9,20 m | 6 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 12pcs | |||
| 2,00 m | 50 × 3,0 | CL30.289*50 | 6pcs | |||||
| 1,20 m | 50 × 3,0 | CL30.289*50 | 6pcs | |||||
| Componentes do telhado | 4 | telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs | ||||
| 5 | telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 0pcs | |||||
| 1 | Conecte a placa com o grampo | CS289 × 289 | 2pcs | |||||
| Grampo único | 12pcs | |||||||
| Grampo duplo | 8pcs | |||||||
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 266.96 | 1pcs | ||||||
| Item | Especificação (SQURE TRUSS) | Qty | ||||||
| comprimento | tubo principal (mm) | tamanho (mm) | ||||||
| 4 4,00 m de viga | 4 conjuntos | 3,00 m | 50 × 3,0 | CS500 × 600 | 4pcs | |||
| 2,00 m | 50 × 3,0 | CS500 × 600 | 0pcs | |||||
| 1,00 m | 50 × 3,0 | CS500 × 600 | 4pcs | |||||
| 7,00 m asas pilar | 4 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs | |||
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs | |||||
| 1,00 m | 50 × 3,0 | CS389 × 389 | 4pcs | |||||
| Torre das asas | Bloco de manga Spigot m | 4pcs | ||||||
| Base de aço m | 4pcs | |||||||
| Seção superior m | 4pcs | |||||||
| Guincho manual, ba05 2tons | 4pcs | |||||||
| Seção da dobradiça da torneira, altura 1m | 4pcs | |||||||
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs | |||||||
| Longo Outrigger | 16pcs | |||||||
| Acessório de treliça | Acoplador cônico e clipe e pino safrty | conjunto inteiro | ||||||

Principais recursos
Aprox. Estrutura do evento principal de 18m × 8m × 8m
Grande sistema de feixe principal CS500×600
Quatro torres de elevação de apoio ao solo CS389×389
Quatro guinchos manuais de 2 toneladas para o telhado principal
Estrutura em A / perfil de telhado inclinado
Estrutura do telhado CS289×289
Membros do telhado em escada CL30
Cobertura de telhado em PVC
Estruturas de suporte de asa lateral separadas
Torres e guinchos adicionais para elevação de asas
Construção modular em treliça de alumínio
Projetado para montagem e desmontagem de eventos repetidos
Personalizável de acordo com os requisitos de produção
Aplicações Típicas
Grandes concertos ao ar livre
Festivais de música
Produções em turnê
Apresentações públicas
Cruzadas da Igreja
Grandes cerimônias
Eventos corporativos
Principais palcos do festival
Iluminação temporária e estruturas sonoras
Informações de embalagem
A página do produto atual lista:
Peso da embalagem: aproximadamente 3380kg
Volume da embalagem: aproximadamente 40cbm Dragon Stage
Esses valores são úteis para o planejamento antecipado de frete, embora os dados finais da embalagem ainda devam ser confirmados em relação à configuração final do pedido.
Nota sobre plataforma de palco
A BOM publicada atualmente define a treliça do telhado, as estruturas das asas, os sistemas de elevação, a cobertura e os acessórios , mas não fornece uma BOQ de plataforma-estágio confirmada.
Portanto, esta página do produto não deve indicar automaticamente que uma apresentação de palco está incluída.
Se for necessária uma plataforma, um estágio correspondente pode ser configurado separadamente de acordo com:
largura do palco
profundidade do palco
altura do estágio
quantidade de escadas
guarda-corpos
requisitos de acesso
Consulte Stage Platform para sistemas relacionados.
Lógica de Instalação
Por se tratar de uma estrutura de cobertura apoiada no solo, a grelha principal da cobertura pode ser montada num nível de trabalho mais baixo antes de ser elevada ao longo das torres através do sistema de elevação.
Para metodologia de montagem geral, em vez de instruções de montagem específicas do projeto, consulte Metodologia de instalação para sistemas modulares de palco, treliça e andaime.
Nota técnica importante
A página atual do produto confirma as dimensões físicas, tipos de treliça, quantidades de componentes, talhas manuais, estruturas de asas e cobertura do telhado.
Não estabelece um valor universal para:
carga permitida no telhado
carga de iluminação permitida
carga de LED permitida
carga permitida do alto-falante
resistência ao vento
exigência de lastro
requisito de ancoragem
fator de segurança
aprovação de engenharia específica do projeto
A página original atualmente usa frases como “capacidade de carga estrutural para serviços pesados”, mas sem uma tabela de carga publicada ou cálculo de projeto, esse texto não deve ser usado como uma conclusão numérica ou de engenharia. Estágio do Dragão
Para esta distinção, consulte Padrões de segurança e restrições de engenharia.
Perguntas frequentes
Qual é o tamanho total deste sistema de treliça de telhado?
A estrutura principal tem aproximadamente 18m de largura x 8m de profundidade x 8m de altura.
Qual treliça é usada para as vigas principais de 18m?
As vigas frontais principais usam treliça quadrada de alumínio CS500 × 600 com tubos principais de 50 × 3,0 mm . Dragon Stage
Qual treliça é usada nas torres?
As torres principais e torres laterais usam treliça quadrada de alumínio CS389 × 389 . Dragon Stage
Qual treliça é usada para o telhado?
O telhado inclinado usa treliça quadrada CS289 × 289 junto com treliça de escada CL30 . Dragon Stage
Quantas torres de elevação principais estão incluídas?
A cobertura principal utiliza 4 torres elevatórias.
Quantas talhas manuais estão incluídas para o telhado principal?
O telhado principal inclui 4 guinchos manuais de 2 toneladas . Dragon Stage
O sistema inclui asas laterais?
Sim. A configuração atual inclui estruturas de asa lateral separadas usando vigas CS500×600 de 4m e torres CS389×389. Estágio do Dragão
Cada asa possui seu próprio sistema de elevação?
Sim. As estruturas das asas possuem seus próprios blocos de manga, bases, seções superiores, talhas manuais, seções de dobradiça, lingas de fibra e estabilizadores. Estágio do Dragão
A cobertura do telhado está incluída?
Sim. A lista técnica atual inclui uma cobertura de PVC, com o azul listado como cor padrão e personalização disponível. Estágio do Dragão
A plataforma do palco está incluída?
A atual lista técnica publicada não inclui claramente um sistema de plataforma de estágio, portanto deve ser confirmada separadamente.
Podem ser instalados line arrays ou telas de LED nas asas?
As estruturas das asas podem ser utilizadas como posições auxiliares de apoio, mas o peso real do equipamento, pontos de suspensão e configuração permitida devem ser confirmados de acordo com o projeto.
O tamanho pode ser personalizado?
Sim. Largura, profundidade, altura, tamanho da asa, geometria do telhado e layout de produção completo podem ser personalizados.
Quais informações você precisa para cotação?
Forneça as dimensões necessárias do telhado, local do evento, modelo e quantidade do alto-falante, tamanho e peso da tela de LED, equipamento de iluminação, uso interno/externo, requisitos de cobertura e se uma plataforma de palco é necessária.
Por que escolher DragonStage
A DragonStage fornece componentes individuais de Lighting Truss , bem como grandes sistemas completos de Roof Truss .
Para um projeto desta escala, a questão prática não é apenas “Qual é o tamanho do telhado?”
A extensão do telhado, a altura da torre, a configuração das asas, o sistema de áudio, as telas de LED, o layout da iluminação, a cobertura, o ambiente de instalação e a plataforma do palco devem ser tratados como um sistema coordenado de produção de eventos.
CTA suave
Para cotação, envie-nos:
largura necessária do telhado × profundidade × altura
local do evento
uso interno ou externo
modelo e quantidade de array de linha
Dimensões e peso da tela LED
quantidade de luminária e peso aproximado
exigência de dossel
requisito de plataforma de palco
configuração de asa preferida
Podemos então confirmar a combinação de treliça adequada e a lista de componentes.
