Peso da embalagem: 4000 kg

Volume de embalagem: 28cbm

Sistema de treliça de telhado curvo de 20 m de largura para grandes palcos de eventos

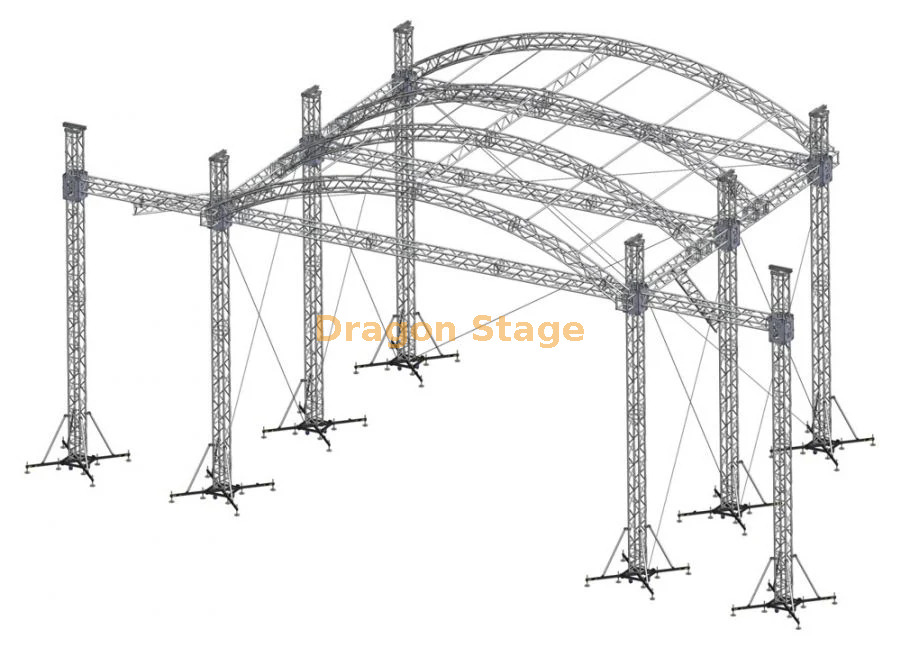

Este sistema de treliça de telhado curvo personalizado de 20 m de largura × 14 m de profundidade × 10 m de altura combina uma grande estrutura de telhado principal com seis torres de treliça de suporte e duas alas laterais independentes para sistemas de line array.

A estrutura principal utiliza múltiplas treliças curvas que percorrem toda a profundidade do palco, conectadas por seções de treliça longitudinais para formar a estrutura completa do telhado. Comparado com um telhado simples de quatro torres, o arranjo de seis pilares fornece posições estruturais adicionais ao longo da profundidade do palco de 14m e forma uma estrutura modular maior para a configuração geral do telhado do palco.

As duas alas laterais estendem-se além da estrutura principal do telhado e destinam-se à integração do sistema line array. Cada asa tem aproximadamente 2 m de largura e incorpora um dispositivo de elevação manual conforme especificado para esta configuração.

Para outras configurações de telhado de eventos padrão e personalizadas, consulte nossos sistemas Roof Truss .

Configuração principal do sistema

Estrutura curva do telhado principal

A parte mais distintiva deste sistema é a configuração do telhado curvo com vários vãos.

Em vez de usar apenas vigas horizontais retas do telhado, as seções curvas da treliça criam o perfil arqueado do telhado mostrado no desenho da estrutura. Múltiplas treliças transversais curvas são conectadas ao longo da profundidade do palco para formar a estrutura principal do telhado.

Este tipo de configuração pode ser selecionado quando um projeto requer tanto uma grande área coberta de palco quanto o perfil visual de um telhado arqueado para eventos.

Os clientes que procuram especificamente esta forma estrutural também podem revisar nossa linha de sistemas de treliça de telhado com curva típica .

Configuração de suporte principal de seis torres

A cobertura principal é sustentada por seis torres de treliça verticais posicionadas ao longo de ambos os lados da estrutura do palco.

Isso difere de um sistema de telhado de quatro colunas mais simples. Para uma estrutura que se estende por aproximadamente 14 m de profundidade, as posições adicionais da torre tornam-se parte do layout geral do telhado e do arranjo de conexão.

A DragonTruss fabrica seções de torre e componentes relacionados para diferentes configurações de treliça temporária. Mais configurações de torre e pilar podem ser encontradas em Truss Towers & Pillars.

A configuração exata da torre, o método de estabilização e a interface de aterramento para uma instalação real devem ser determinados de acordo com os requisitos finais do projeto e as condições do local.

Duas asas laterais para sistemas Line Array

Além do teto principal curvo, esta configuração incorpora duas alas laterais , uma de cada lado do palco.

Cada asa tem aproximadamente 2 m de largura e destina-se a fornecer uma posição separada para um sistema de line array.

A configuração especificada para este produto utiliza talhas manuais.

Separar essas posições da estrutura central do telhado também confere ao projeto um layout funcional mais claro:

• Telhado principal para a área central do palco

• Asa esquerda para equipamento line array

• Asa direita para equipamento line array

• Posições de elevação independentes para instalação de equipamentos

O peso real do equipamento e a capacidade de elevação necessária devem ser confirmados antes da fabricação e instalação. As dimensões do produto por si só não devem ser tratadas como confirmação de cargas suspensas permitidas.

Construção modular de treliça de alumínio

O sistema completo é montado a partir de vários componentes de treliça de alumínio, em vez de ser fabricado como uma estrutura permanente.

Esta abordagem modular permite fabricar, transportar, montar, desmontar e reutilizar o sistema como uma estrutura temporária para eventos.

Grupos de componentes típicos incluem:

• Seções retas de treliça de alumínio

• Seções curvas de treliça de telhado

• Seções verticais da torre

• Componentes de conexão do telhado

• Componentes de conexão de torre

• Seções de treliça de asa lateral

• Posições de instalação relacionadas à talha

• Componentes de base e estabilização

Para uma família mais ampla de produtos, consulte nossa linha de treliças de alumínio .

Para produções em turnê onde a montagem repetida, a desmontagem, o transporte e a reutilização modular são importantes, nossos sistemas de treliça de palco temporário para produções em turnê explicam a lógica mais ampla do sistema.

Mais do que um produto de treliça de telhado padrão

Uma estrutura deste tamanho não deve ser tratada simplesmente como uma coleção de comprimentos de treliça reta padrão.

A configuração 20m × 14m × 10m envolve vários sistemas que devem funcionar juntos:

geometria curva do telhado → conexões longitudinais do telhado → seis posições de torre → asas laterais → posições de line array → arranjo de elevação → base e sistema de estabilização.

É por isso que a DragonTruss trata grandes estruturas de telhado como configurações de treliça completas, em vez de simplesmente fornecer peças individuais.

Se o seu projeto tiver largura, profundidade, curvatura do telhado, disposição da torre ou configuração de asa lateral diferentes, consulte nossas opções de fabricação de treliça personalizada .

Aplicações Típicas

Este tipo de sistema de treliça de telhado curvo grande destina-se principalmente a estruturas de eventos temporários, como:

• Palcos de concerto

• Festivais de música

• Apresentações ao vivo

• Produções em turnê

• Eventos públicos

• Grandes palcos para eventos ao ar livre

Para obter exemplos de como a treliça, o palco, a iluminação, o som e outras infraestruturas temporárias se unem em ambientes de produção ao vivo, consulte nossa página de aplicativos para eventos de concerto .

Informações de fabricação personalizada

As dimensões mostradas aqui representam esta configuração específica do produto:

20m de largura x 14m de profundidade x 10m de altura

A DragonTruss pode fabricar sistemas de treliça de telhado curvo relacionados de acordo com diferentes requisitos do projeto.

Antes de preparar uma configuração personalizada, as informações úteis normalmente incluem:

• Largura necessária do palco ou do telhado

• Profundidade necessária

• Altura total necessária

• Forma do telhado

• Número e posição das torres

• Requisitos de matriz linear

• Informações sobre iluminação e outros equipamentos suspensos

• Requisitos de cobertura de telhado

• Ambiente de instalação

• Desenhos disponíveis ou imagens de referência

O fornecimento dessas informações permite que os componentes da treliça e a configuração geral sejam discutidos em torno do projeto real, em vez de simplesmente ampliar ou reduzir uma estrutura existente.

Nota importante de engenharia

As dimensões e configuração descritas nesta página são informações do produto e de fabricação , e não uma aprovação de engenharia estrutural para outro projeto.

Para um sistema de treliça de telhado externo, a adequação estrutural real depende de fatores específicos do projeto, incluindo a configuração final, equipamento suspenso, cobertura do telhado, método de instalação, condições ambientais, condições do solo e arranjo de estabilização ou ancoragem.

A capacidade de carga, a resistência ao vento, o lastro, a ancoragem e outros parâmetros críticos de segurança devem, portanto, ser determinados a partir dos requisitos reais do projeto, em vez de inferidos a partir da imagem ou dimensões deste produto.

Perguntas frequentes

A largura de 20m e a profundidade de 14m podem ser personalizadas?

Sim. Os sistemas de treliça de telhado curvo podem ser fabricados em diferentes dimensões e configurações. O tamanho do telhado, altura, disposição da torre e aplicação necessários devem ser confirmados antes da produção.

Por que este sistema utiliza seis torres principais?

Esta configuração específica de 20m × 14m utiliza seis posições de torre principal como parte de seu layout estrutural geral. Isto deve ser entendido como uma característica desta configuração, e não como uma regra universal de que cada telhado de tamanho semelhante requer seis torres.

Para que servem as duas asas laterais?

As duas asas laterais de aproximadamente 2 m de largura nesta configuração são destinadas a sistemas line array e utilizam talhas manuais conforme especificado para o projeto.

O equipamento de iluminação também pode ser integrado na estrutura do telhado?

Iluminação e outros equipamentos para eventos podem ser considerados no desenvolvimento da configuração da treliça, mas as informações dos equipamentos e cargas suspensas devem ser fornecidas para avaliação específica do projeto.

O sistema inclui uma cobertura de telhado?

Uma cobertura de telhado não está confirmada nas informações fornecidas para este produto , portanto não deve ser considerada incluída. Os requisitos de cobertura do telhado podem ser especificados separadamente ao desenvolver um sistema personalizado.
