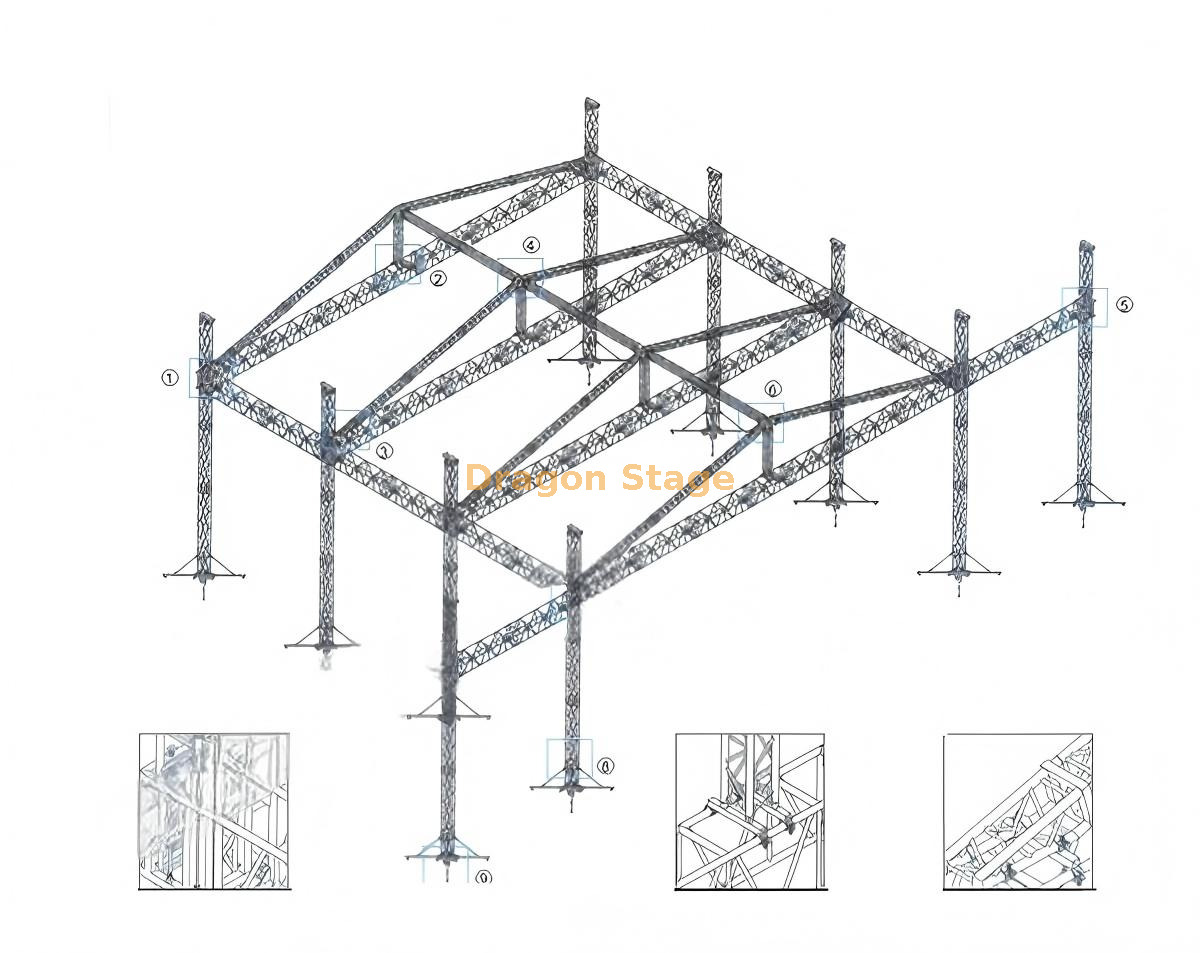

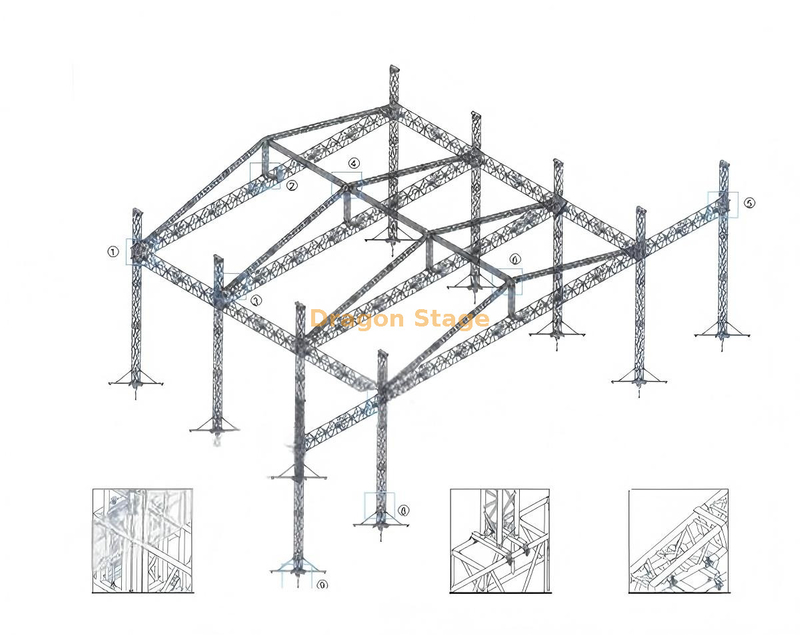

O que é o palco de concerto para serviço pesado de treliça de alumínio com telhado de sela 20x18x10m com asas de alto-falante de 3m?
É um resistente sistema de treliça de telhado de sela de alumínio projetado para concertos em grande escala e produções ao ar livre. O teto principal de 20m × 18m com vão livre de 10m e asas de alto-falante integradas de 3m oferecem amplo espaço para equipamentos de iluminação profissional e sistemas de áudio potentes, mantendo integridade estrutural superior e configuração rápida.
Cartão de resposta Por que escolher esta treliça de concerto para telhado de sela?
✅ Cobertura espaçosa de 20m × 18m com 10m de altura ✅ Construção resistente em liga de alumínio ✅ Asas de alto-falante integradas de 3m para suporte de line array ✅ Design de teto em forma de sela para melhor distribuição de carga ✅ Confiável para grandes concertos e festivais ao ar livre
peso da embalagem: 6230kg
volume de embalagem: 58cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 20,00 m de feixe (frente) | 4 conjuntos | 3,00 m | 50 × 4,0 | CS520 × 760 | 24pcs |
| 2,00 m | 50 × 4,0 | CS520 × 760 | 4pcs |
| 1,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| 18,00 m de feixe (lateral) | 2 conjuntos | 3,00 m | 50 × 4,0 | CS520 × 760 | 12pcs |
| 2,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| 1,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| 9,00 m Pilar | 8 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 24pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Cubo de feixe | 6 rostos | CS520 × 760 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot L | 8pcs |
| Base de aço l | 8pcs |
| Seção superior l | 8pcs |
| Guincho manual, ba05 2tons | 8pcs |
| Seção da dobradiça da torneira, altura 1m | 8pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 8pcs |
| Longo Outrigger | 32pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 4 conjuntos | 2,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 18,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 10,20 m de feixe oblíquo | 8 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 16pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,20 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 10,20 m de escada treliça | 12 conjuntos | 3,00 m | 50 × 3,0 | CL40.389*50 | 24pcs |
| 2,00 m | 50 × 3,0 | CL40.389*50 | 12pcs |
| 2,20 m | 50 × 3,0 | CL40.389*50 | 12pcs |
| Componentes do telhado | 4 | telhado conner 4 maneiras, use para treliça de feixe de telhado | CS389 × 389 | 2pcs |
| 5 | telhado conner 5 maneiras, use para treliça de feixe de telhado | CS389 × 389 | 2pcs |
| 1 | Conecte a placa com o grampo | CS389 × 389 | 4pcs |
| Grampo único | 24pcs |
| Grampo duplo | 16pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 525.76 | 1pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 2,00 m de viga de asas | 2 conjuntos | 3,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| 2,00 m | 50 × 4,0 | CS520 × 760 | 2pcs |
| 1,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| 9,00 m asas pilar | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Torre das asas | Bloco de manga Spigot L | 2pcs |
| Base de aço l | 2pcs |
| Seção superior l | 2pcs |
| Guincho manual, ba05 2tons | 2pcs |
| Seção da dobradiça da torneira, altura 1m | 2pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 2pcs |
| Longo Outrigger | 8pcs |
| Acessório de treliça |
| Acoplador cônico e clipe e pino safrty | conjunto
inteiro |
Maximize o impacto da sua produção com nosso conjunto de telhado de sela em liga de alumínio de 20m x 18m x 10m. Projetada para os ambientes externos mais exigentes, esta enorme estrutura baseada em torre oferece um ambiente seguro e expansivo para produções em turnê de alto nível, megaconcertos e festivais de grande escala.
Principais recursos e especificações técnicas:
Grande área de atuação: Uma ampla extensão de 20 m e 18 m de profundidade acomodam configurações de palco em escala real, bandas grandes e elementos cênicos complexos.
Espaço livre imponente de 10 m: A altura de 10 m oferece espaço de montagem superior para conjuntos de iluminação em camadas e efeitos especiais profissionais.
Asas de alto-falante estendidas: Apresenta duas asas dedicadas de 3 m de largura (asas PA) projetadas especificamente para suportar sistemas de alto-falantes line array pesados, garantindo cobertura de áudio ideal para grandes multidões.
Design de telhado de sela premium: O icônico teto de sela curvo fornece um perfil aerodinâmico para estabilidade do vento e escoamento de água eficiente, fundamental para a segurança ao ar livre.
Construção Reforçada: Fabricado em liga de alumínio 6082-T6 de alta resistência, este sistema utiliza uma conexão profissional de parafuso ou espiga para máxima resistência ao cisalhamento e integridade estrutural rígida.
Por que escolher este sistema?
Este sistema de treliça é a escolha definitiva para produtores de eventos que necessitam de máxima capacidade de carga e estabilidade. Seu design modular permite uma montagem eficiente apesar de sua grande escala, enquanto o alumínio resistente à corrosão garante durabilidade a longo prazo para uso externo durante todo o ano. Ofereça uma experiência de performance de classe mundial com uma base de palco construída para os maiores artistas do setor.
1. Quais são as dimensões e o tamanho da asa do alto-falante desta armação de telhado de sela?
O teto principal mede 20m × 18m com uma altura de 10m, além de asas de alto-falante de 3m em ambos os lados para posicionamento ideal dos alto-falantes de line array e distribuição de som.
2. Esta treliça de telhado de sela de alumínio é adequada para concertos ao ar livre?
Sim. Sua construção em liga de alumínio resistente e design de teto em forma de sela proporcionam excelente estabilidade e resistência às intempéries, tornando-o ideal para grandes eventos ao ar livre. Saiba mais sobre a seleção de treliças externas em Como escolher treliças de alumínio para eventos ao ar livre (guia de segurança e carga).
3. Quanto tempo leva para montar esta grande armação de telhado de concerto?
Graças às conexões modulares, as equipes profissionais podem concluir a montagem com eficiência. Para etapas práticas de instalação, verifique Como instalar um palco de telhado de concerto para serviço pesado.
