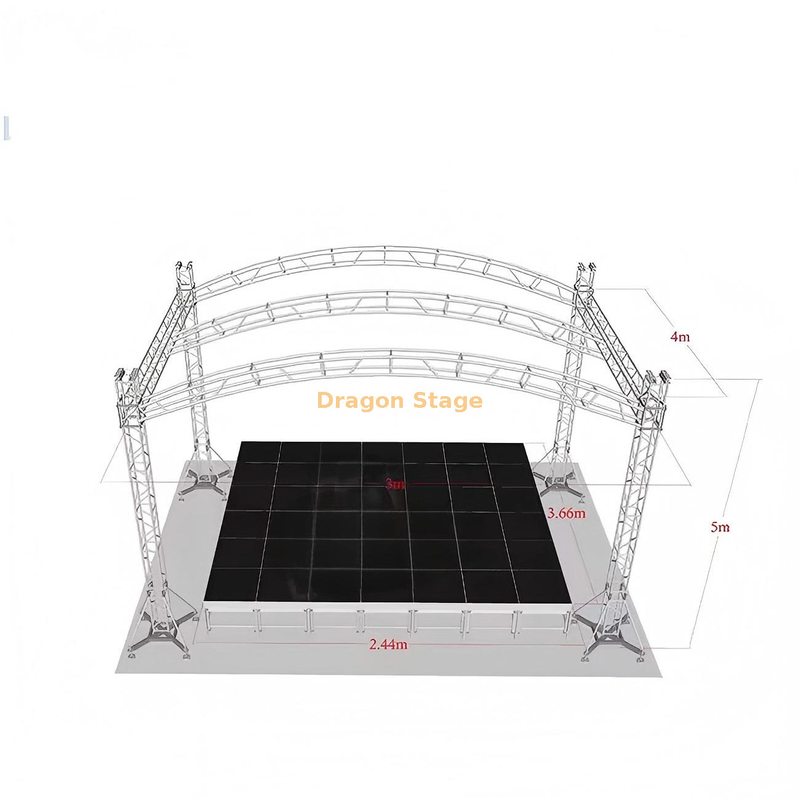

Este sistema de treliça de palco curvado em alumínio de 8×4×5m é um equipamento de iluminação móvel projetado para concertos, eventos ao ar livre e produções itinerantes. A estrutura curva do teto melhora a distribuição de carga e a resistência às intempéries, tornando-o ideal para configurações de palco profissionais. Para validação estrutural e planejamento de segurança, consulte análise de carga de estágio e padrões de engenharia de segurança .
Nome do produto: Sistema de treliça de telhado curvo de alumínio
Tamanho: 8m × 4m × 5m (Altura)
Tipo de estrutura: Sistema de treliça de telhado curvo
Aplicação: Palco ao ar livre, equipamento de iluminação de concerto, sistema de palco de eventos
Material: Liga de alumínio de alta resistência
Característica de design: Telhado curvo para melhor desempenho estrutural
Mobilidade: Design portátil e modular
Sistemas compatíveis: treliça de evento , de treliça de telhado
peso da embalagem: 1020kg
Volume de embalagem: 8cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 8,00 m de feixe (frente) | conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | PCs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | PCs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | PCs |
| 4,00 m de feixe (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | PCs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4 pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | PCs |
| 5,00 m Pillar | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4 pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | PCs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 4 pcs |
| Torre | Bloco de manga Spigot S | 4 pcs |
| Base de aço s | 4 pcs |
| Seção superior s | 4 pcs |
| Guincho manual, ba05 2tons | 4 pcs |
| Seção da dobradiça da torneira, altura 1m | 4 pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4 pcs |
| Longo Outrigger | 16 pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | conjuntos | .80 m | 50 × 3,0 | CS289 × 289 | PCs |
| 4,00 m de viga superior | conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | PCs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 2 pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | PCs |
| Viga em Arco de 10,00 m | 3 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 6 pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 6 pcs |
| .00 m | 50 × 3,0 | CS289 × 289 | PCs |
| 10,00 m de escada treliça | conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | PCs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | PCs |
| .00 m | 50 × 3,0 | CL30.289*50 | PCs |
| Componentes do telhado |
| Multi -cubo Spigot, uso para treliça de feixe de teto | CS289 × 289 | PCs |
| Conecte a placa com o grampo | PCs |
| Grampo único | PCs |
| Grampo duplo | 12 pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 101.28 | 1 pcs |
Nossa treliça de palco móvel em liga de alumínio para montagem de telhado curvo é uma solução padrão da indústria para profissionais de eventos que precisam de uma combinação de estética e integridade estrutural. Com 8m de comprimento, 4m de profundidade e 5m de altura, este sistema proporciona uma presença imponente para apresentações ao ar livre de médio porte, eventos corporativos e exposições.
Principais recursos
Material Superior: Construído em liga de alumínio de alta resistência (normalmente 6061-T6), oferecendo uma alta relação resistência-peso que é resistente à corrosão e ideal para uso externo.
Design de arco avançado: A estrutura curva do telhado não é apenas visualmente impressionante, mas também projetada para escoamento eficiente de água e maior capacidade de carga para equipamentos de iluminação e som.
Portabilidade modular: Projetado para implantação rápida, o sistema utiliza hardware de conexão rápida (torneira ou parafuso) para garantir estabilidade e ao mesmo tempo fácil de transportar e montar.
Estabilidade e segurança: Possui placas de base resistentes e um sistema de suporte baseado em torre para garantir uma base segura em vários terrenos externos.
Especificações técnicas
| Detalhe | do recurso |
| Dimensions | 8m (C) x 4m (P) x 5m (A) |
| Material | Liga de alumínio 6061-T6/6082-T6 |
| Tubo principal | Normalmente 50 mm x 3 mm |
| Tipo de Estrutura | Estrutura espacial modular / telhado arqueado |
| Terminar | Alumínio polido ou preto fosco personalizado |
| Aplicações | Concertos, festivais, feiras, casamentos ao ar livre |
Por que este produto é recomendado
O design curvo do telhado melhora a distribuição de carga e a estabilidade estrutural
Ideal para uso externo com maior resistência ao vento
O sistema modular permite instalação rápida e configuração flexível
Adequado para concertos de tamanho médio e configurações de palco móvel
Totalmente compatível com soluções de palco de concertos e sistemas de produção em turnê
Visão de engenharia estrutural
Em comparação com sistemas de telhado plano, as treliças de telhado curvas fornecem:
Melhor distribuição de carga ao longo do vão
Rigidez estrutural melhorada
Melhor drenagem e resistência às intempéries
As principais considerações de engenharia incluem:
Suposições estruturais incorretas podem levar à deformação ou instabilidade, especialmente em ambientes externos.
Cenários de aplicação
Este sistema de treliça de telhado curvo é amplamente utilizado em:
Perguntas frequentes
Qual é a vantagem de um sistema de treliça de telhado curvo?
Proporciona melhor distribuição de carga, melhor resistência ao vento e maior estabilidade estrutural em comparação com sistemas de telhado plano.
Este sistema é adequado para eventos ao ar livre?
Sim, o design curvo do telhado melhora a resistência às intempéries e o torna ideal para configurações de palco ao ar livre.
Que tipo de treliça é usada neste sistema?
Este sistema utiliza sistemas de treliça de alumínio e estruturas de treliça de telhado .
