Dragonstage

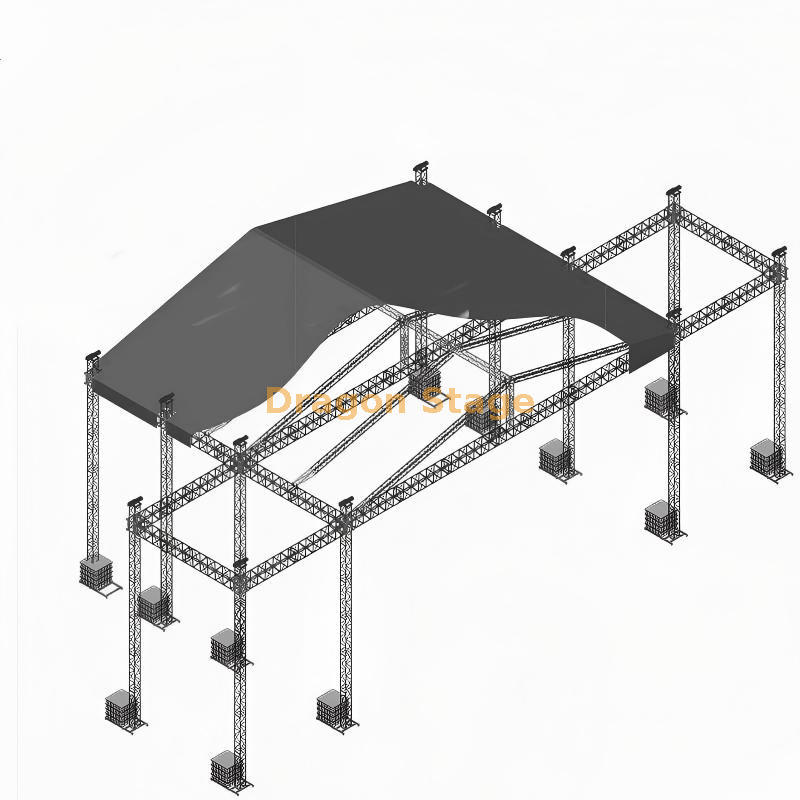

O que é a treliça de palco em sela de alumínio em grande escala de 21x18x12m com asas laterais de áudio de 6m? É um sistema de treliça de telhado de sela de alumínio robusto e resistente, projetado para grandes concertos e festivais ao ar livre. O teto principal de 21m × 18m com 12m de altura oferece um espaço generoso para apresentações, enquanto as asas laterais de áudio integradas de 6m garantem uma distribuição de som potente e equilibrada dos alto-falantes line array.
Por que escolher esta treliça de telhado de sela em grande escala?
✅ Cobertura maciça de 21m × 18m com 12m de altura ✅ Construção resistente em liga de alumínio ✅ Asas laterais de áudio estendidas de 6m para suporte de line array ✅ Design de telhado de sela para maior estabilidade e drenagem ✅ Ideal para grandes concertos e festivais ao ar livre
peso da embalagem: 8600kg
volume de embalagem: 94cbm
| Item | Especificação (SQURE TRUSS) | Qty | ||||||
| comprimento | tubo principal (mm) | tamanho (mm) | ||||||
| Viga de 21,00 m (frente) | 4 conjuntos | 3,00 m | 50 × 4,0 | CS600 × 760 | 28pcs | |||
| 2,00 m | 50 × 4,0 | CS600 × 760 | 0pcs | |||||
| 1,00 m | 50 × 4,0 | CS600 × 760 | 0pcs | |||||
| 18,00 m de feixe (lateral) | 3 conjuntos | 3,00 m | 50 × 4,0 | CS600 × 760 | 18 pcs | |||
| 2,00 m | 50 × 4,0 | CS600 × 760 | 0pcs | |||||
| 1,00 m | 50 × 4,0 | CS600 × 760 | 0pcs | |||||
| 11,00 m Pilar | 8 conjuntos | 3,00 m | FALSO | CS450 × 450 | 24pcs | |||
| 2,00 m | FALSO | CS450 × 450 | 8pcs | |||||
| 1,00 m | FALSO | CS450 × 450 | 0pcs | |||||
| Cubo de feixe | Spigot Cube 600x760 | 0pcs | ||||||
| Torre da estrutura | Bloco de manga Spigot L | 8pcs | ||||||
| Base de aço L + base de lastro | 8pcs | |||||||
| Seção superior l | 8pcs | |||||||
| 1. Marca do estágio do dragão, carga: 2.000 kg, 2. Comprimento da corrente: 25 m, 3. velocidade de elevação: 4 m / min, 4. 380V-3phrase-50HZ 5. Freio duplo 6. Corrente de carga G100, atendendo ao fator de segurança 8: 1/10: 1. 7. Com plugue europeu 0,5M 4Pin-16A 8. à prova d'água: IP54 | 8pcs | |||||||
| 1controle 8pcs, com estojo de alça | 2pcs | |||||||
| Seção da dobradiça da torneira, altura 1m | 8pcs | |||||||
| Fling de fibra, Ba04,2 toneladas 3M | 8pcs | |||||||
| Longo Outrigger | 32pcs | |||||||
| Item | Especificação (SQURE TRUSS) | Qty | ||||||
| comprimento | tubo principal (mm) | tamanho (mm) | ||||||
| Pilar do telhado | 4 conjuntos | 2,10m | 50 × 3,0 | CS289 × 289 | 4pcs | |||
| 18,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 6pcs | |||
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs | |||||
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs | |||||
| Viga oblíqua de 10,70 m | 8 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 16pcs | |||
| 2,00 m | 50 × 3,0 | CS289 × 289 | 8pcs | |||||
| 2,70 m | 50 × 3,0 | CS289 × 289 | 8pcs | |||||
| Treliça de escada de 10,70 m | 12 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 24pcs | |||
| 2,00 m | 50 × 3,0 | CL30.289*50 | 12pcs | |||||
| 2,70 m | 50 × 3,0 | CL30.289*50 | 12pcs | |||||
| Componentes do telhado | telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs | |||||
| telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs | ||||||
| Conecte a placa com o grampo | 4pcs | |||||||
| Grampo único | 24pcs | |||||||
| Grampo duplo | 16pcs | |||||||
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 551.46 | 1pcs | ||||||
| Item | Especificação (SQURE TRUSS) | Qty | ||||||
| comprimento | tubo principal (mm) | tamanho (mm) | ||||||
| Viga de asas de 9,00 m | 4 conjuntos | 3,00 m | 50 × 4,0 | CS520 × 760 | 12pcs | |||
| 2,00 m | 50 × 4,0 | CS520 × 760 | 0pcs | |||||
| 1,00 m | 50 × 4,0 | CS520 × 760 | 0pcs | |||||
| 11,00 m Pilar de asas | 4 conjuntos | 3,00 m | FALSO | CS450 × 450 | 12pcs | |||
| 2,00 m | FALSO | CS450 × 450 | 4pcs | |||||
| 1,00 m | FALSO | CS450 × 450 | 0pcs | |||||
| Torre das asas | Bloco de manga Spigot L | 4pcs | ||||||
| Base de aço L + base de lastro | 4pcs | |||||||
| Seção superior l | 4pcs | |||||||
| 1. Marca do estágio do dragão, carga: 2.000 kg, 2. Comprimento da corrente: 25 m, 3. velocidade de elevação: 4 m / min, 4. 380V-3phrase-50HZ 5. Freio duplo 6. Corrente de carga G100, atendendo ao fator de segurança 8: 1/10: 1. 7. Com plugue europeu 0,5M 4Pin-16A 8. à prova d'água: IP54 | 4pcs | |||||||
| Seção da dobradiça da torneira, altura 1m | 4pcs | |||||||
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs | |||||||
| Longo Outrigger | 16pcs | |||||||
| Acessório de treliça | Acoplador cônico e clipe e pino safrty | conjunto inteiro | ||||||

Pegada enorme: Os extensos 21 m de comprimento e 18 m de profundidade proporcionam uma vasta área de atuação, enquanto a altura de 12 m permite iluminação vertical complexa e designs cênicos.
Asas audiovisuais integradas: Apresenta duas asas laterais dedicadas de 6 m de largura (asas PA), perfeitas para pendurar sistemas de alto-falantes line array pesados ou montar paredes de vídeo LED de grande escala.
Capacidade de carga superior: Construída em liga de alumínio de alta qualidade, esta treliça é construída para suportar cargas de grande peso em todo o vão, garantindo segurança para equipamentos complexos.
Engenharia de telhado de sela : O telhado curvo aerodinâmico minimiza a resistência ao vento e garante um escoamento de água eficiente, tornando-o a escolha confiável para ambientes externos imprevisíveis.
Sistema de Lastro Profissional: Projetado com placas de base reforçadas e suportes de torre para garantir a integridade estrutural em toda a sua altura de 12m.
Dimensões do palco principal: 21m (L) x 18m (D)
Altura total: 12 metros
Asas de extensão: 2 x 6m de largura (12m de largura extra total)
Material: Liga de alumínio de alta resistência (6061-T6 ou similar)
Função: Ideal para festivais de música, grandes concertos e eventos em estádios.
Perguntas frequentes
1. Quais são as dimensões exatas deste sistema de treliça de telhado de sela? O teto principal mede 21m × 18m com uma altura de 12m, além de abas laterais de áudio de 6m em ambos os lados para suporte ideal de alto-falantes de line array e cobertura de som.
2. Esta treliça de telhado de sela de alumínio é adequada para grandes concertos ao ar livre? Sim. Sua construção em liga de alumínio resistente e design de teto em forma de sela proporcionam excelente estabilidade e resistência às intempéries, tornando-o ideal para grandes festivais e concertos. Saiba mais em Como escolher treliça de alumínio para eventos ao ar livre (Guia de segurança e carga).
3. Quanto tempo leva para montar esta grande armação de telhado de concerto? Com seu design modular, equipes profissionais podem concluir a montagem com eficiência. Para etapas práticas de instalação, verifique Como instalar um palco de telhado de concerto para serviços pesados.
