peso da embalagem: 11,5cbm
volume de embalagem: 2500kg
| Item | Especificação | Quantidade |
| Estágio de montagem de alumínio | Topping: 4x4ft
(1,22x1.22m) | vidro acrílico local | 50 pcs |
| Brace de 1,22m de estágio | 115 peças |
| Fique com tubo extensível | 66 PCs |
| Base ajustável em estágio | 66 PCs |
| Escada de palco | Glass de acrílico18mm | total | 5 | passos | 2 pcs |
Peso da embalagem: 2000kg
Volume de embalagem: 12cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 13,00 m de feixe (frente) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 7,00 m de feixe (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| Pilar de 6,00 m | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 8pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Cubo de feixe | Spigot Cube 389x389 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot S | 4pcs |
| Base de aço s | 4pcs |
| Seção superior s | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 2 conjuntos | 1,30 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 7,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 1pcs |
| 6,70 m de feixe oblíquo | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,70 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| Treliça de escada de 6,70 m | 6 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 6pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 6pcs |
| 1,70 m | 50 × 3,0 | CL30.289*50 | 6pcs |
| Componentes do telhado |
| telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 0pcs |
| Conecte a placa com o grampo | 2pcs |
| Grampo único | 12pcs |
| Grampo duplo | 8pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 177.66 | 1pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 2,00 m de viga de asas | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 6,00 m asas pilar | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Torre das asas | Bloco de manga Spigot S | 2pcs |
| Base de aço s | 2pcs |
| Seção superior s | 2pcs |
| Guincho manual, ba05 2tons | 2pcs |
| Seção da dobradiça da torneira, altura 1m | 2pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 2pcs |
| Longo Outrigger | 8pcs |
| Acessório de treliça |
| Acoplador cônico e clipe e pino safrty | conjunto
inteiro |
Estrutura de treliça de telhado portátil de alumínio e palco de concerto: pacote completo de 40 pés x 60 pés
Introdução: A solução abrangente para concertos e eventos ao ar livre
A Dragon Stage estrutura portátil de treliça de telhado de alumínio combinada com o sistema de palco de 40 pés x 60 pés fornece uma solução completa para eventos profissionais ao ar livre. Este pacote foi projetado para concertos, festivais e reuniões corporativas de grande escala, apresentando uma estrutura de teto robusta e protetora e um amplo palco para apresentações. O sistema de conexão Spigot garante uma montagem rápida, permitindo implementar uma configuração totalmente profissional de forma rápida e eficiente.
Principais recursos e detalhamento de componentes

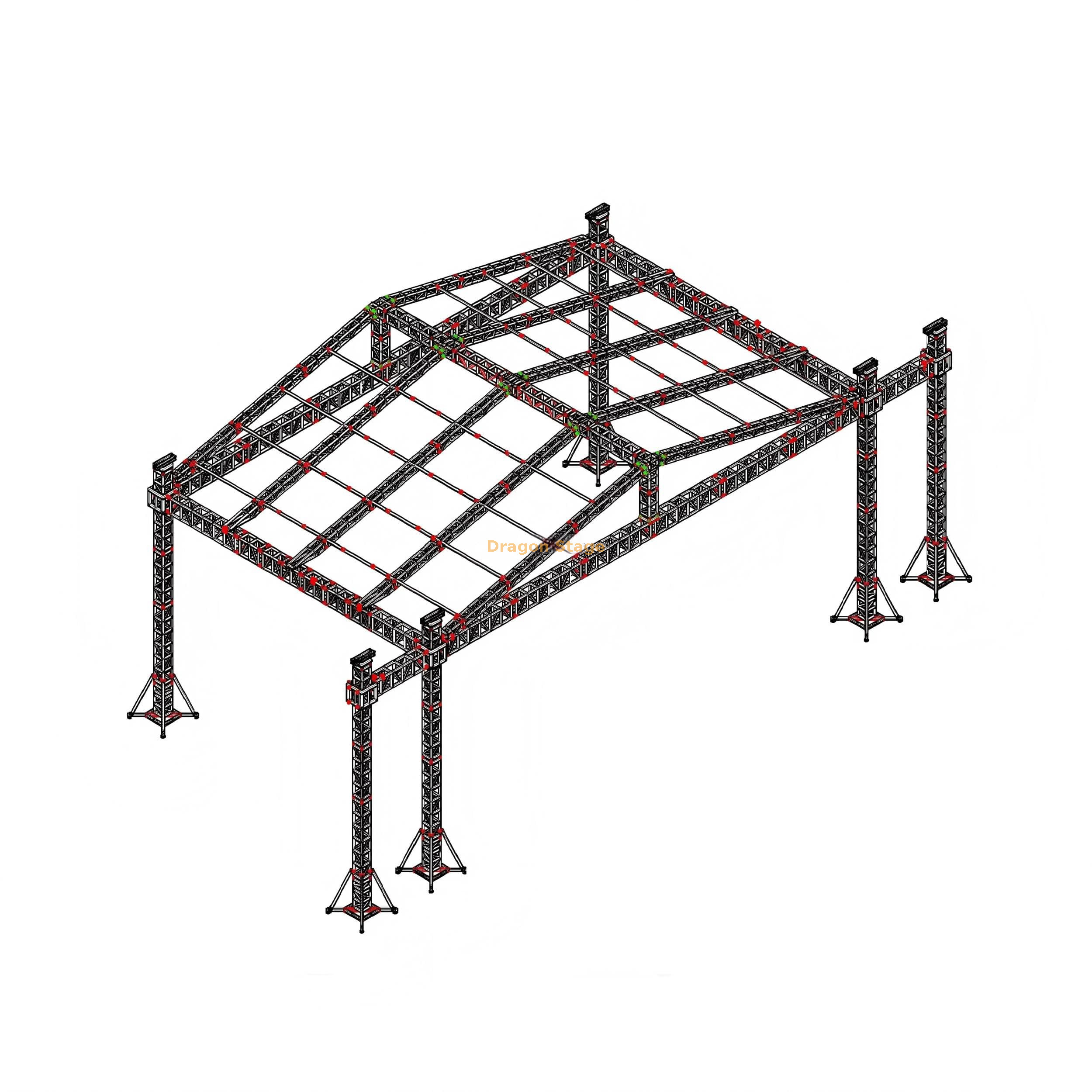

I. Estrutura do telhado em treliça (13m x 7m x 7m)
A treliça de telhado A-Frame é construída para alto desempenho e suspensão de carga confiável:
Dimensões da estrutura: 13m de comprimento x 7m de largura x 7m de altura (aproximadamente 42,6 pés x 23 pés x 23 pés).
Perfil da treliça principal: A estrutura de suporte principal usa treliça quadrada CS389x389 (400 mm x 400 mm) com tubos principais de 50 mm x 3,0 mm , proporcionando alta capacidade em um vão de 13 metros para iluminação e telas de vídeo.
Suporte e Pilares: Os pilares e componentes do telhado utilizam a treliça quadrada CS289x289 para serviços mais leves (300mm x 300mm), apropriada para a altura vertical de 7m.
Asas integradas: Inclui dois conjuntos de pilares de asas de 6 m e vigas de treliça correspondentes, completos com componentes de torre dedicados e 8 estabilizadores longos adicionais , ideais para montagem de alto-falantes de line array (torres PA) e visuais de banner lateral.
Suporte de solo e elevação: O sistema inclui 6 conjuntos de torres de elevação (4 principais, 2 laterais) equipadas com blocos de manga espigão e talhas manuais de 2 toneladas (BA05) para montagem vertical controlada.
II. Palco de concerto portátil (40 pés x 60 pés)
A plataforma de palco incluída é ampla e projetada para apelo estético e segurança do artista:
Área de palco: Uma grande área de atuação de 40 pés x 60 pés (12,2m x 18,3m).
Material do deck: Possui 50 peças de cobertura de palco de plexiglass/vidro acrílico de 4 x 4 pés (1,22 m x 1,22 m) , oferecendo uma aparência premium, transparente ou translúcida, perfeita para efeitos de iluminação.
Altura Ajustável: O palco é montado em 1,22 m de altura, utilizando suportes com tubos extensíveis e bases ajustáveis, proporcionando flexibilidade no nivelamento em terrenos externos irregulares.
Acessórios: Vem completo com suporte, bases ajustáveis e 2 conjuntos de escadas de vidro acrílico de 5 degraus.
III. Logística do Sistema
| Componente | Dimensões (C x L x A) | Perfil de materiais | Peso/volume |
| Deck de palco | 40 pés x 60 pés (12,2 m x 18,3 m) | Vidro acrílico/alumínio | 2.500 kg/11,5 CBM |
| Treliça de telhado | 13m x 7m x 7m | CS389x389 e CS289x289 | 2.000 kg / 12 CBM |
| Dossel | 177,66 m² | PVC, Azul ou Cor Personalizada | N / D |
| Estabilização | 24 estabilizadores longos totais | Base e treliça de aço | N / D |
Perguntas frequentes práticas para profissionais de palco
P: Como o telhado de 13m x 7m cobre o palco de 40 pés x 60 pés (18,3m x 12,2m)?
R: As dimensões sugerem que o sistema de treliça (13 m de largura) foi projetado para cobrir a profundidade do palco de apresentação, enquanto as alas laterais que se estendem pela largura (até 18,3 m/60 pés) são sustentadas pelos pilares adicionais. Isto proporciona uma extensão ideal do telhado sobre a área principal do palco para montagem, enquanto o próprio palco se estende além da linha do telhado para máximo tamanho e impacto visual.
P: Todo o hardware necessário está incluído no preço?
R: Sim, a descrição afirma explicitamente que todo o sistema inclui todos os componentes necessários, incluindo os acopladores cônicos, clipes de segurança e pinos necessários para conectar as seções da treliça Spigot. A faixa de preço (¥ 67.770 - ¥ 75.032) sugere que o custo final depende da escolha específica da cor da cobertura de PVC ou de pequenas customizações.
P: Por que incluir dois tamanhos diferentes de treliça (CS389x389 e CS289x289)?
R: Este é um projeto híbrido projetado para equilibrar capacidade de carga e custo. O perfil CS389x389 é essencial para lidar com altas cargas de flexão e peso concentrado no grande vão de 13 m . O perfil CS289x289 mais leve é suficiente e econômico para torres verticais e elementos de telhado onde a compressão é a força dominante.
