peso da embalagem: 4600kg
Volume de embalagem: 54cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Feixe de 24,00 m (frente) | 3 conjuntos | 3,00 m | 50 × 4,0 | CS600 × 760 | 24pcs |
| 2,00 m | 50 × 4,0 | CS600 × 760 | 0pcs |
| 1,00 m | 50 × 4,0 | CS600 × 760 | 0pcs |
| 20,00 m de feixe (lateral) | 2 conjuntos | 3,00 m | 50 × 4,0 | CS600 × 760 | 12pcs |
| 2,00 m | 50 × 4,0 | CS600 × 760 | 2pcs |
| 1,00 m | 50 × 4,0 | CS600 × 760 | 0pcs |
| 7,00 m Pilar | 6 conjuntos | 3,00 m | FALSO | CS450 × 450 | 12pcs |
| 2,00 m | FALSO | CS450 × 450 | 0pcs |
| 1,00 m | FALSO | CS450 × 450 | 6pcs |
| Cubo de feixe | Spigot Cube 600x760 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot L | 6pcs |
| Base de aço l | 6pcs |
| Seção superior l | 6pcs |
| Guincho manual, ba05 2tons | 6pcs |
| Seção da dobradiça da torneira, altura 1m | 6pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 6pcs |
| Longo Outrigger | 24pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 3 conjuntos | 2,40 m | 50 × 3,0 | CS289 × 289 | 3pcs |
| 20,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 1pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 12,20 m de feixe oblíquo | 6 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 18 pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 12,20 m de escada treliça | 16 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 48pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 16pcs |
| 1,20 m | 50 × 3,0 | CL30.289*50 | 16pcs |
| Componentes do telhado |
| telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 1pcs |
| Conecte a placa com o grampo | 3pcs |
| Grampo único | 32pcs |
| Grampo duplo | 12pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 683.36 | 1pcs |
peso da embalagem: 8400kg
volume de embalagem: 55cbm
| Item | Especificação | Quantidade |
| Estágio de montagem de alumínio | Topping: 4x8ft
(1,22x2.44m) | de madeira | 144 peças |
| Brace de 1,22m de estágio | 160 PCs |
| 2,44m de suporte de estágio | 153 peças |
| Fique com tubo extensível | 170 peças |
| Base ajustável em estágio | 170 peças |
| Escada de palco | cobertura de madeira | total | 8 | passos | Ajustável à altura do estágio | 2 pcs |

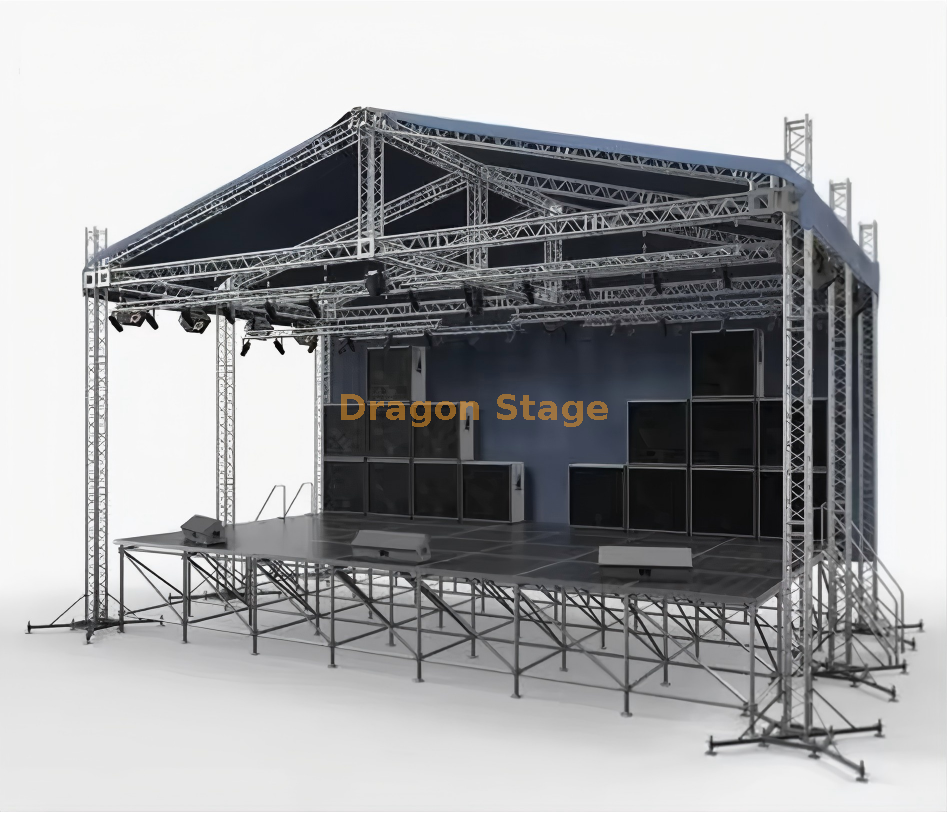

Sistema de treliça de telhado em forma de triângulo de alumínio portátil profissional personalizado 24x20x8m
1. Introdução
Para as produções ao ar livre mais ambiciosas – desde grandes festivais de música até reuniões corporativas de grande escala – o palco deve proporcionar uma escala massiva e um desempenho estrutural superior. A treliça de telhado em forma de triângulo de alumínio personalizada 24x20x8m da DragonStage é uma solução de elite para locais que oferece impressionantes 480 metros quadrados de área coberta para apresentações. Apresentando um teto de perfil triangular exclusivo e uma folga vertical imponente de 8 metros, este sistema foi projetado para abrigar pilotos técnicos complexos, paredes de LED expansivas e conjuntos de áudio de alta fidelidade. Para os produtores de eventos, o principal desafio é conseguir um vão livre de 24 metros que permaneça seguro sob cargas pesadas e ventos fortes – um desafio que este sistema de alumínio reforçado aborda com engenharia personalizada de precisão.
2. Desafios e soluções
O principal desafio de um vão de 24 metros é gerenciar a deflexão estrutural e o “efeito vela” da cobertura. Os telhados planos ou de duas águas tradicionais podem reter o vento e a água; O DragonStage resolve isso com a geometria Triangle Shape, que é aerodinamicamente otimizada para permitir que o vento passe sobre a estrutura com sustentação reduzida. Além disso, o ângulo acentuado do telhado triangular garante que mesmo as chuvas mais fortes caiam imediatamente, eliminando o risco de acumulação de água que pode comprometer a integridade estrutural. Para equipes que trabalham em terrenos irregulares de festivais, nossas torres de suporte de solo de 8 metros apresentam macacos de nivelamento ajustáveis para serviços pesados e estabilizadores reforçados, garantindo um equipamento perfeitamente estável e sólido em qualquer terreno.
3. Principais recursos e benefícios
Este sistema 24x20x8m é fabricado em liga de alumínio 6061 de classe aeroespacial. Este material é referência global para estruturas de eventos de alta carga, oferecendo uma relação resistência-peso excepcional e resistência natural à corrosão ambiental (Fonte: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
O sistema possui um elevador de suporte de solo multitorre. Isso permite que a enorme grade do telhado de 24 x 20 m seja totalmente equipada com iluminação, áudio e vídeo na altura da cintura antes de ser içada com segurança até seu pico de 8 metros. De acordo com os padrões internacionais de segurança para estruturas temporárias de desempenho, o uso de um sistema de elevação motorizado sincronizado é essencial para manter uma estrutura nivelada e segura durante a elevação (Fonte: https://www.prolight-sound.com ).
Para garantir uma área de atuação contínua e segura, esta treliça é totalmente compatível com nossas plataformas modulares de alumínio para palco. Esses decks apresentam superfícies antiderrapantes de 18 mm e alta capacidade de suporte de carga, proporcionando uma base estável que corresponde ao nível profissional do telhado triangular suspenso (Fonte: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Seção de perguntas frequentes
P: Por que escolher um telhado em forma de triângulo em vez de um telhado inclinado padrão? R: A geometria triangular proporciona deflexão superior do vento em vários ângulos e escoamento de água mais rápido, o que é fundamental para grandes vãos de 24 metros em ambientes externos.
P: Qual é o peso máximo que o vão de 24 m pode suportar? R: Este sistema foi projetado para montagem em escala de estádio. Embora os limites dependam da distribuição específica da carga, a treliça em caixa reforçada foi projetada para suportar várias toneladas de equipamentos profissionais.
P: A cobertura de PVC é à prova de fogo? R: Absolutamente. Nossas coberturas são feitas de PVC de 850g/m² que é à prova d'água, resistente a UV e atende aos padrões de segurança retardantes de fogo B1/M2.
P: Este grande sistema pode ser transportado em contêineres padrão? R: Sim. Apesar do seu enorme tamanho quando montado, o sistema é totalmente modular e divide-se em secções de treliça de 2m e 3m para um transporte internacional eficiente.
5. Forte apelo à ação (CTA)
Garanta que sua próxima produção em grande escala seja construída sobre uma base de engenharia de elite e segurança absoluta. Entre em contato com a equipe de engenharia da DragonStage hoje para um orçamento personalizado no sistema de treliça de telhado em forma de triângulo 24x20x8m. Baixe nossas especificações técnicas e comece a planejar sua temporada de eventos mais ambiciosa até agora.
