Peso da embalagem: 1800kg
Volume de embalagem: 14CBM
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Bave de 9,00 m (frente) | 3 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Bave de 9,00 m (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Pilar de 6,00 m | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 8pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Cubo de feixe | Spigotcube 289x289 | 2pcs |
| Torre da estrutura | Bloco de manga Spigot S | 4pcs |
| Base de aço s | 4pcs |
| Seção superior s | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 3 conjuntos | .90 m | 50 × 3,0 | CS289 × 289 | 3pcs |
| 9,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 3pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 4,70 m de feixe oblíquo | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,70 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 4,70 m de escada treliça | 8 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 8pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 0pcs |
| 1,70 m | 50 × 3,0 | CL30.289*50 | 8pcs |
| Componentes do telhado |
| telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 1pcs |
| Conecte a placa com o grampo | 3pcs |
| Grampo único | 16pcs |
| Grampo duplo | 8pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 150.06 | 1pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Baça de asas de 3,00 m | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 6,00 m asas pilar | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Torre das asas | Bloco de manga Spigot S | 2pcs |
| Base de aço s | 2pcs |
| Seção superior s | 2pcs |
| Guincho manual, ba05 2tons | 2pcs |
| Seção da dobradiça da torneira, altura 1m | 2pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 2pcs |
| Longo Outrigger | 8pcs |
| Acessório de treliça |
| Acoplador cônico e clipe e pino safrty | conjunto
inteiro |
peso da embalagem;1500kg
volume de embalagem: 9,5cbm
| Item | Especificação | Quantidade |
| Estágio de montagem de alumínio | Topping: 4x8ft
(1,22x2.44m) | de madeira | 21 pcs |
| Brace de 1,22m de estágio | 28 pcs |
| 2,44m de suporte de estágio | 24 pcs |
| Fique com tubo extensível | 32 PCs |
| Base ajustável em estágio | 32 PCs |
| Escada de palco | cobertura de madeira | total | 8 | passos | Ajustável à altura do estágio | 2 pcs |

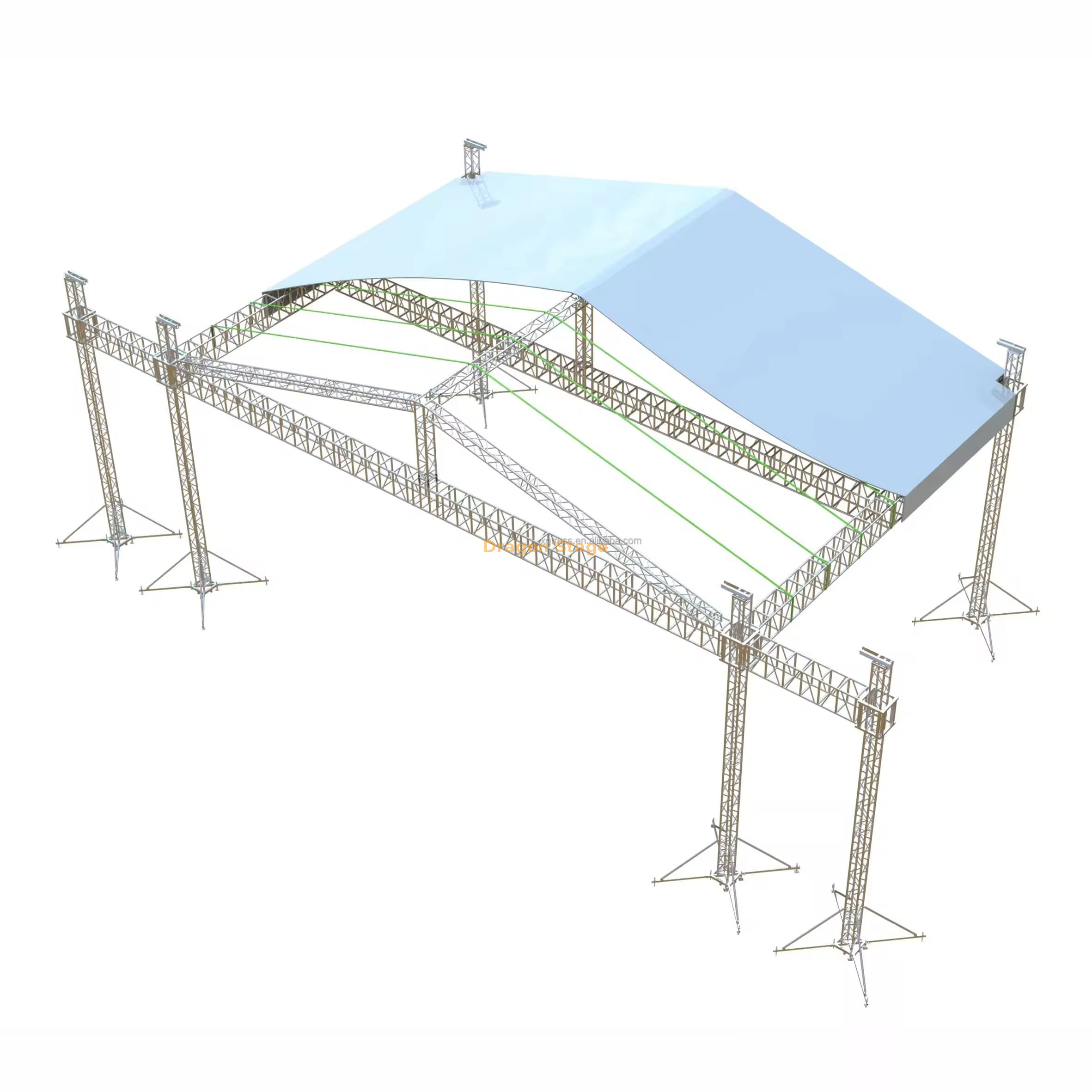

Sistema de treliça de telhado externo portátil de alumínio profissional 9x9x7m com 2 asas laterais
1. Introdução
No mundo dos festivais regionais e produções de concertos de médio porte, a treliça portátil de alumínio para telhado externo 9x9x7m da DragonStage é o padrão da indústria em termos de versatilidade e escala profissional. Fornecendo 81 metros quadrados de espaço coberto para apresentações e um espaço vertical imponente de 7 metros, este sistema foi projetado para proporcionar uma presença visual de alto impacto. A inclusão de duas asas laterais especializadas permite a suspensão perfeita de sistemas de áudio line array profissionais, mantendo o palco principal limpo e otimizando a distribuição do som. Para organizadores de eventos, este sistema oferece o equilíbrio perfeito entre uma enorme sensação de “palco principal” e a eficiência de um equipamento portátil e modular.
2. Desafios e soluções
Um desafio comum para palcos ao ar livre é a integração segura de equipamentos de áudio pesados sem sobrecarregar a área de atuação. O DragonStage resolve isso incorporando duas asas laterais dedicadas no projeto estrutural, fornecendo pontos de suspensão estáveis para conjuntos lineares que são independentes da grade de iluminação principal. Outro obstáculo significativo é a gestão de variáveis ambientais como chuvas intensas; um telhado plano pode levar ao acúmulo perigoso de água. Nosso sistema de 9x9m apresenta uma geometria de telhado inclinado e PVC de alta tensão que garante o escoamento imediato da água. Para instalações em festivais não pavimentados, o sistema de suporte de solo de 4 torres inclui macacos de nivelamento ajustáveis para serviços pesados para garantir que os pilares de 7 metros permaneçam perfeitamente aprumados e estáveis em qualquer terreno.
3. Principais recursos e benefícios
O sistema 9x9x7m é fabricado em liga de alumínio 6061 de grau aeroespacial. Este material é reconhecido mundialmente por sua relação resistência-peso superior e resistência natural à corrosão, garantindo que a estrutura continue sendo um ativo profissional de longo prazo (Fonte: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
A estrutura utiliza um design modular de suporte ao solo, permitindo que toda a grade de 9x9m seja equipada com iluminação e cabeamento na altura da cintura antes de ser içada com segurança até seu pico de 7 metros. De acordo com as normas internacionais de segurança para estruturas temporárias, este método reduz significativamente os riscos associados ao trabalho em altura e garante uma configuração mais rápida e eficiente (Fonte: https://www.prolight-sound.com ).
Para fornecer uma solução abrangente para o local, esta treliça foi projetada para compatibilidade perfeita com nossas plataformas modulares de palco em alumínio. Esses decks apresentam superfícies antiderrapantes de 18 mm e alta capacidade de suporte de carga, proporcionando uma base segura e profissional que combina com a plataforma suspensa (Fonte: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Seção de perguntas frequentes
P: Quanto peso as asas laterais podem suportar? R: Cada asa lateral é reforçada para suportar sistemas de alto-falantes profissionais de line array. Entre em contato com nossa equipe de engenharia com seu peso de áudio específico para um cálculo de carga verificado.
P: Este vão de 9m pode suportar uma tela LED pesada? R: Sim. A treliça de caixa de alumínio 6061 foi projetada para aparelhamento de alta capacidade. Recomendamos uma abordagem de carga distribuída para estabilidade ideal.
P: A cobertura de PVC é retardante de fogo e à prova d'água? R: Absolutamente. Nossas coberturas são feitas de PVC de 850g/m² que é à prova d'água, resistente a UV e atende aos padrões de segurança retardantes de fogo B1/M2.
P: Quantas pessoas são necessárias para a montagem? R: Uma equipe profissional de 3 a 4 pessoas normalmente pode montar e içar o sistema completo de 9x9x7m em aproximadamente 4 a 6 horas.
5. Forte apelo à ação (CTA)
Garanta que sua próxima produção seja construída sobre uma base de engenharia profissional e segurança estrutural. Entre em contato com a equipe de engenharia da DragonStage hoje para obter um orçamento personalizado no sistema de treliça de telhado externo 9x9x7m com asas laterais. Baixe nossas especificações técnicas e comece a planejar sua temporada de shows de maior sucesso.
