peso da embalagem: 3500kg
Volume de embalagem: 37cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Feixe de 24,00 m (frente) | 2 conjuntos | 3,00 m | 50 × 4,0 | CS600 × 760 | 16pcs |
| 2,00 m | 50 × 4,0 | CS600 × 760 | 0pcs |
| 1,00 m | 50 × 4,0 | CS600 × 760 | 0pcs |
| 10,00 m de feixe (lateral) | 2 conjuntos | 3,00 m | 50 × 4,0 | CS600 × 760 | 6pcs |
| 2,00 m | 50 × 4,0 | CS600 × 760 | 0pcs |
| 1,00 m | 50 × 4,0 | CS600 × 760 | 2pcs |
| 9,00 m Pilar | 4 conjuntos | 3,00 m | FALSO | CS450 × 450 | 12pcs |
| 2,00 m | FALSO | CS450 × 450 | 0pcs |
| 1,00 m | FALSO | CS450 × 450 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot L | 4pcs |
| Base de aço l | 4pcs |
| Seção superior l | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 2 conjuntos | 2,40 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 10,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 3pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 1pcs |
| 12,20 m de feixe oblíquo | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 12pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 12,20 m de escada treliça | 8 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 24pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 8pcs |
| 1,20 m | 50 × 3,0 | CL30.289*50 | 8pcs |
| Componentes do telhado |
| telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 0pcs |
| Conecte a placa com o grampo | 2pcs |
| Grampo único | 16pcs |
| Grampo duplo | 8pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 415.36 | 1pcs |
peso da embalagem: 4350kg
Volume de embalagem: 28cbm
| Item | Especificação | Quantidade |
| Estágio de montagem de alumínio | Topping: 4x8ft
(1,22x2.44m) | de madeira | 72 PCs |
| Brace de 1,22m de estágio | 80 pcs |
| 2,44m de suporte de estágio | 81 peças |
| Fique com tubo extensível | 90 PCs |
| Base ajustável em estágio | 90 PCs |
| Escada de palco | cobertura de madeira | total | 8 | passos | 2 pcs |

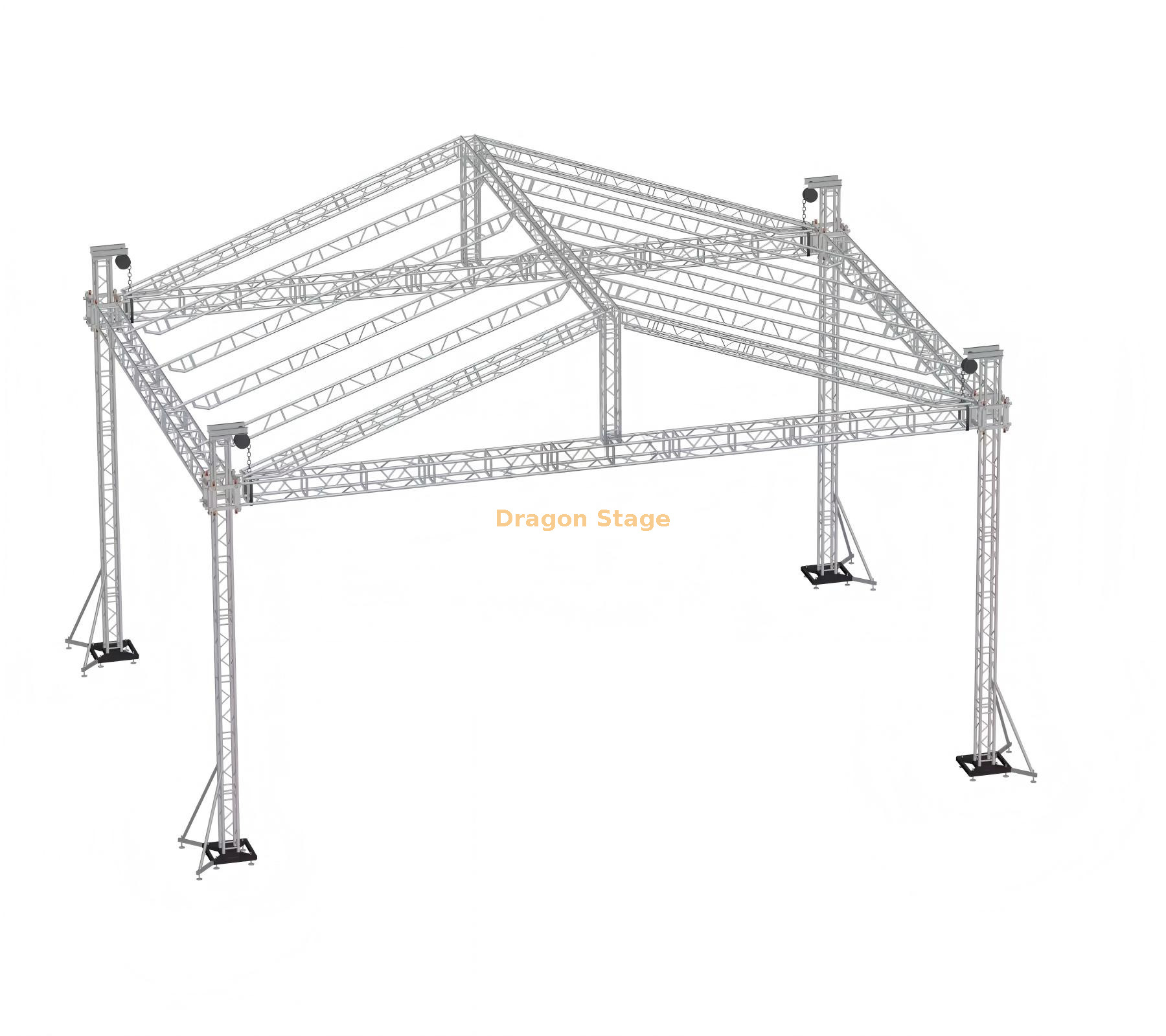

Sistema dobrável portátil de alumínio profissional do fardo da fase e do telhado de 24x10x10m
1. Introdução
Para festivais de grande escala, concertos de alto nível e grandes turnês corporativas, o palco deve ser ao mesmo tempo um marco visual imponente e uma maravilha da engenharia de alta capacidade. O palco para eventos portátil de alumínio de 24x10x10m com treliça de telhado da DragonStage oferece impressionantes 240 metros quadrados de espaço para apresentações com uma enorme folga vertical de 10 metros. Este sistema foi projetado para produções de elite que exigem uma extensão livre de 24 metros para designs de shows de grande formato. Para os gerentes de produção, o principal desafio é encontrar uma estrutura que forneça dimensões em escala de estádio e ao mesmo tempo permaneça portátil e 'dobrável' para uma logística global eficiente - um desafio que este sistema de alumínio de alta qualidade enfrenta com eficiência líder do setor.
2. Desafios e soluções
Um dos desafios mais significativos para um vão horizontal de 24 metros é a deflexão estrutural – a tendência da treliça superior se curvar sob o peso do equipamento de iluminação e vídeo. DragonStage resolve isso utilizando perfis de treliça de caixa de alumínio para serviços pesados projetados especificamente para rigidez de longo vão e alta resistência à tração. Outro problema comum é o tempo de configuração para estágios de grande escala; nosso design de palco dobrável apresenta uma estrutura modular que permite rápido desdobramento e travamento, reduzindo significativamente a mão de obra no local. Para gerenciar os elementos, o sistema apresenta uma cobertura de PVC inclinada de alta tensão que garante o escoamento imediato da água, protegendo seus ativos técnicos contra danos causados pela umidade durante condições climáticas externas imprevisíveis.
3. Principais recursos e benefícios
Este sistema 24x10x10m é fabricado em liga de alumínio 6082-T6 de classe aeroespacial. Este material é referência global para treliças profissionais, oferecendo uma relação resistência-peso superior e resistência natural à corrosão em ambientes úmidos ou costeiros (Fonte: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
O sistema possui um elevador de suporte de solo multitorre. Isso permite que a enorme grade do telhado de 24 x 10 m seja equipada com feixes de luz, áudio e telas de LED na altura da cintura antes de ser içada com segurança até seu pico de 10 metros. De acordo com os padrões internacionais de segurança para estruturas temporárias de desempenho, o uso de um sistema de elevação motorizado sincronizado é essencial para manter uma estrutura nivelada e segura durante a transição para a altura total (Fonte: https://www.plasa.org ).
Para garantir uma área de atuação contínua e segura, esta treliça é totalmente integrada com nossas plataformas de palco dobráveis de alumínio. Esses decks apresentam superfícies antiderrapantes de 18 mm e alta capacidade de suporte de carga, proporcionando uma base estável para os artistas que corresponde ao nível profissional da plataforma suspensa (Fonte: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Seção de perguntas frequentes
P: Quanto peso o vão principal de 24 m pode suportar? R: O vão de 24 m foi projetado para aplicações pesadas. Embora os limites de peso dependam da distribuição específica da carga, ele foi projetado para suportar várias toneladas de equipamentos profissionais de iluminação e vídeo.
P: O palco dobrável é fácil de transportar? R: Sim. A natureza “dobrável” da estrutura do palco e as seções modulares da treliça permitem que todo o sistema de 240 m² seja embalado de forma eficiente em contêineres ou reboques padrão.
P: A cobertura de PVC é retardante de fogo? R: Absolutamente. Nossas coberturas são feitas de PVC de 850g/m² que é à prova d'água, resistente a UV e atende aos padrões de segurança retardantes de fogo B1/M2.
P: Que tipo de lastro é necessário para um palco externo de 10 m de altura? R: Para uma estrutura deste porte recomendamos tanques de água pesados ou blocos de concreto fixados nas bases das torres. Fornecemos orientação estrutural completa para ancoragem externa segura com base nas condições de vento locais.
5. Forte apelo à ação (CTA)
Aumente sua produção a novos patamares com uma estrutura construída para impacto no nível do estádio e segurança absoluta. Entre em contato com a equipe de engenharia da DragonStage hoje para obter um orçamento personalizado para o palco dobrável portátil 24x10x10m e o sistema de treliça de telhado. Baixe nossas especificações técnicas e comece a planejar sua temporada de eventos mais ambiciosa até agora.
