peso da embalagem: 5780kg

volume de embalagem: 65cbm

Este sistema profissional de treliça de telhado de alumínio de grade tripla de 18m x 36m é uma solução estrutural de primeira linha projetada para as produções de eventos de maior escala do setor. Ao utilizar uma arquitetura avançada de grade tripla, este sistema fornece impressionantes 648 metros quadrados de espaço de elevação suspenso contínuo e de alta capacidade.

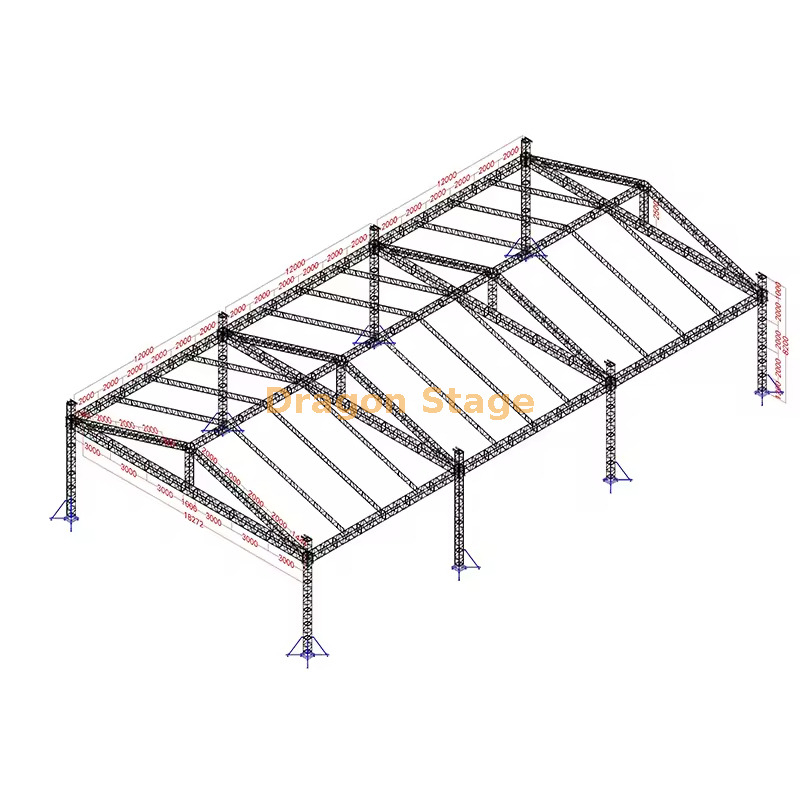

• Engenharia Modular de Grade Tripla: A estrutura é composta por três grades interligadas de 12 m de profundidade por 18 m de largura , criando uma área total profissional de 36 metros de profundidade e 18 metros de largura.

• Elevação do nível do estádio: Com uma altura impressionante de 8 metros , este sistema fornece o espaço vertical necessário para enormes conjuntos de linhas, equipamentos de iluminação multicamadas e cenários de tela LED de grande formato.

• Integridade estrutural superior: Construído em uma configuração de suporte de solo de múltiplas torres, o sistema utiliza pilares verticais reforçados com estabilizadores reforçados e placas de base industriais para garantir estabilidade sólida em toda a sua extensão expansiva.

• Plataforma de Rigging de Alta Capacidade: Projetada para aplicações pesadas, as múltiplas interseções de vigas cruzadas fornecem uma alta densidade de pontos de suspensão seguros para equipamentos audiovisuais profissionais e efeitos teatrais.

• Construção de material premium: Fabricado em liga de alumínio 6061-T6 de alta resistência , oferecendo o equilíbrio perfeito entre enorme capacidade de carga e resistência natural a fatores ambientais externos.

• Aplicação versátil em grande escala: Esta é a escolha definitiva para palcos de festivais, pavilhões de feiras internacionais e instalações permanentes de anfiteatros ao ar livre.

Sistema de treliça de telhado de evento externo de alumínio resistente profissional 18x36x8m: Estrutura de palco de estádio de grade tripla

1. Introdução

Para os mais ambiciosos concertos em estádios e festivais ao ar livre de classe mundial, os sistemas de cobertura padrão simplesmente não conseguem atender à demanda técnica. O sistema de treliça para telhado de eventos externos para serviços pesados ​​de 18x36x8m da DragonStage é um titã da engenharia, fornecendo impressionantes 648 metros quadrados de área de desempenho desobstruída. A característica definidora deste sistema é a sua configuração de grade tripla , oferecendo densidade de cordame incomparável e extrema rigidez estrutural para os pilotos técnicos mais pesados. Com uma folga vertical de 8 metros e uma enorme extensão livre de 36 metros, esta estrutura em escala de estádio foi projetada para designers de elite que exigem um 'céu' expansivo para planos de iluminação 3D complexos e integrações de vídeo de várias toneladas.

2. Desafios e soluções

O principal desafio de engenharia de um vão livre de 36 metros é gerenciar a deflexão estrutural (flacidez) e, ao mesmo tempo, suportar uma enorme carga técnica. DragonStage resolve isso utilizando liga de alumínio 6061-T8 , que fornece resistência ao escoamento e dureza superiores em comparação com ligas T6 padrão.

Além disso, o design Triple Grid adiciona três camadas de suporte horizontal, o que aumenta significativamente a “rigidez torcional” do telhado, evitando torções sob cargas irregulares ou dinâmicas. Para gerenciar as imensas cargas de vento associadas a uma cobertura de 648 m², o sistema utiliza uma configuração de suporte de solo multitorre (8 ou 10 torres) equipada com estabilizadores resistentes e pontos de fixação de lastro especializados para garantir que a estrutura permaneça uma âncora segura em qualquer ambiente.

3. Principais recursos e benefícios

Este sistema 18x36x8m é fabricado em de classe aeroespacial liga de alumínio 6061-T8 . Este material é tratado termicamente e trabalhado a frio para fornecer a melhor relação resistência-peso, garantindo que a estrutura continue sendo um ativo profissional de longo prazo para os passeios globais mais exigentes em estádios (Fonte: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).

A configuração Triple Grid permite a montagem flexível e multiponto de cubos de vídeo LED centralizados e clusters de áudio massivos sem comprometer os principais vãos estruturais.

De acordo com os padrões internacionais de segurança para estruturas temporárias maciças, a utilização de um sistema de apoio ao solo com guinchos eléctricos sincronizados de 2 toneladas é o único método seguro para gerir a elevação de várias toneladas necessária para uma rede de 648 m2 (Fonte: https://www.plasa.org ).

Para garantir uma solução completa para o local, este sistema foi projetado para integração perfeita com nossas plataformas modulares de alumínio. Esses decks apresentam superfícies antiderrapantes de 18 mm e enormes capacidades de suporte de carga, proporcionando uma base estável que corresponde ao nível industrial da grade tripla suspensa (Fonte: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).

4. Seção de perguntas frequentes

P: Qual é o benefício específico de uma “Grade Tripla”? R: Ele fornece três vezes a flexibilidade de aparelhamento de uma única grade e aumenta significativamente a estabilidade estrutural do vão de 36 metros, permitindo layouts de equipamentos para estádios que sobrecarregariam os sistemas padrão.

P: Este vão de 36 m pode suportar um enorme cenário de vídeo LED em escala de estádio? R: Absolutamente. A treliça de caixa 6061-T8 e a arquitetura de grade tripla são projetadas especificamente para suportar pesos de várias toneladas de paredes de LED profissionais e torres de line array.

P: A cobertura de PVC é à prova d'água e à prova de fogo? R: Sim. Nossas coberturas são feitas de PVC de 850g/m² que é à prova d'água, resistente a UV e atende aos padrões internacionais de segurança retardante de fogo B1/M2.

P: Quantas torres são necessárias para este sistema de 18x36m? R: Para uma estrutura desta escala e capacidade de amarração, normalmente recomendamos uma configuração de suporte de solo de 8 ou 10 torres para garantir distribuição uniforme de peso e segurança máxima.

5. Forte apelo à ação (CTA)

Construa a produção do seu estádio mais ambicioso com base em engenharia de elite e segurança industrial. Entre em contato com a equipe de engenharia da DragonStage hoje mesmo para obter um orçamento personalizado para a estrutura do palco do Triple Grid Stadium de 18x36x8m. Baixe nossos gráficos técnicos de montagem e comece a planejar seu evento em escala mundial com absoluta confiança.
