peso da embalagem: 2600kg
volume de embalagem: 28cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Feixe de 14,00 m (frente) | 2 conjuntos | 3,00 m | 50 × 4,0 | CS520 × 760 | 8pcs |
| 2,00 m | 50 × 4,0 | CS520 × 760 | 2pcs |
| 1,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| Bave de 12,00 m (lateral) | 2 conjuntos | 3,00 m | 50 × 4,0 | CS520 × 760 | 8pcs |
| 2,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| 1,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| 8,00 m Pilar | 4 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Cubo de feixe | 6 rostos | CS520 × 760 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot L | 4pcs |
| Base de aço l | 4pcs |
| Seção superior l | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 2 conjuntos | 1,40 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 12,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 7,20 m de feixe oblíquo | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,20 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 7,20 m de escada treliça | 10 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 10pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 10pcs |
| 2,20 m | 50 × 3,0 | CL30.289*50 | 10pcs |
| Componentes do telhado | 4 | telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| 5 | telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 0pcs |
| 1 | Conecte a placa com o grampo | CS289 × 289 | 2pcs |
| Grampo único | 20pcs |
| Grampo duplo | 8pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 274.96 | 1pcs |
Apresentando nosso palco de treliça de telhado de alumínio de nível profissional - uma solução robusta e confiável para eventos ao ar livre de grande escala, concertos, festivais e instalações temporárias. Projetado para suportar condições climáticas desafiadoras, este estágio oferece durabilidade excepcional enquanto permanece leve para facilitar a montagem e o transporte.
Com dimensões generosas de 14 metros de comprimento, 12 metros de profundidade e 9 metros de altura, esta estrutura oferece amplo espaço para apresentações, equipamentos e pessoal. A construção em alumínio garante resistência à ferrugem e corrosão, tornando-o ideal para ambientes costeiros ou úmidos, como New Lake District.
Ideal para:
Concertos ao ar livre e festivais de música
Eventos e cerimônias públicas
Espaços para exposições temporárias
Conjuntos de filmes e produção
Instalações de abrigo de emergência ou de reserva
Características:
Estrutura de treliça de alumínio de alta resistência
Design modular para configuração e desmontagem rápidas
Resistente às intempéries e à corrosão
Layouts escaláveis e personalizáveis disponíveis
Adequado para acessórios de iluminação, som e aparelhamento
Eleve o seu evento com um palco que combina integridade estrutural, versatilidade e apelo profissional. Perfeito para organizadores de eventos, produtoras e uso municipal.

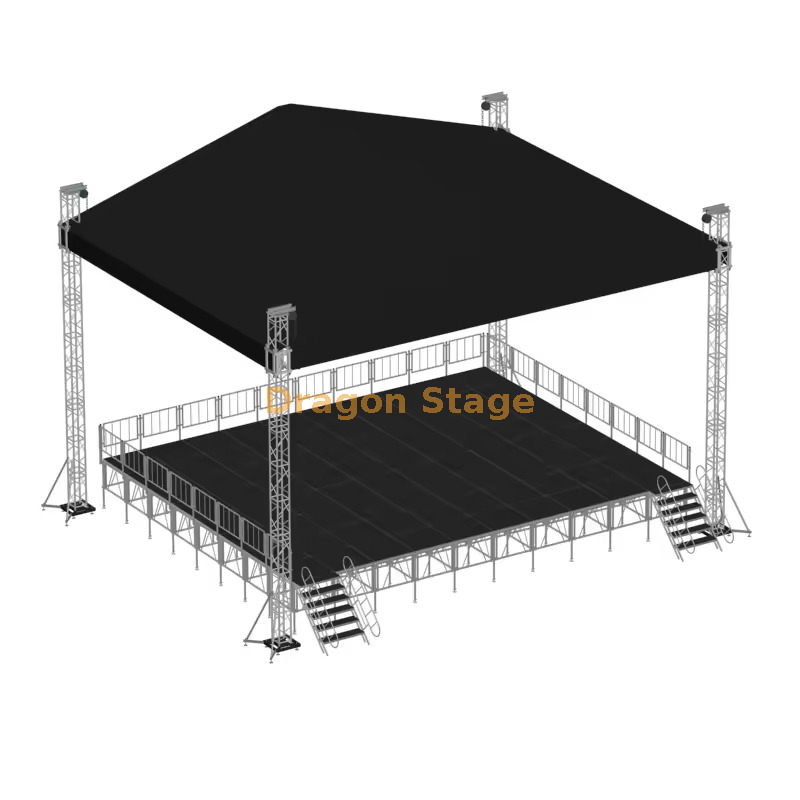

Fase profissional de treliça de telhado de alumínio 14x12x9m: Estrutura de desempenho de eventos para serviços pesados
1. Introdução
Para produções de festivais de grande escala e shows ao ar livre de alto nível, a arquitetura do palco é a base de um evento de sucesso. O palco de treliça de telhado de alumínio profissional 14x12x9m da DragonStage é uma solução de engenharia de primeira linha, fornecendo 168 metros quadrados de área de desempenho coberta. Com uma altura vertical imponente de 9 metros e uma estrutura de conexão por parafuso para serviço pesado, este sistema é otimizado para requisitos de aparelhamento massivos. Para os organizadores de eventos, o desafio é encontrar uma estrutura que ofereça dimensões à escala de um estádio, mantendo ao mesmo tempo a rigidez necessária para iluminação e áudio pesados – um desafio que este sistema de liga 6061-T8 enfrenta com excelência.
2. Desafios e soluções
Um desafio significativo para vãos horizontais de 14 metros é o gerenciamento de “afundamentos” ou deflexões estruturais sob o peso de equipamentos profissionais. DragonStage resolve isso utilizando a liga de alumínio 6061-T8 , que é tratada termicamente e trabalhada a frio para fornecer maior resistência ao escoamento e dureza do que as ligas padrão. Outro problema comum é a estabilidade do vento externo a uma altura de 9 metros; nossas torres de suporte de solo apresentam bases reforçadas com estabilizadores estendidos e macacos de nivelamento para garantir um centro de gravidade seguro. Para gerenciar os riscos climáticos, a geometria inclinada do telhado facilita o escoamento imediato da água, evitando o perigoso acúmulo de peso de bolsas de água na cobertura de PVC.
3. Principais recursos e benefícios
O sistema 14x12x9m é fabricado em de grau aeroespacial liga de alumínio 6061-T8 . Este material especializado garante que a estrutura permaneça rígida e profissional mesmo sob condições de carga máxima (Fonte: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
O sistema apresenta uma configuração profissional de suporte terrestre de 4 torres. Isso permite que toda a grade de 14 x 12 m seja equipada com feixes de luz, matrizes de linhas de áudio e telas de LED na altura da cintura antes de ser içada com segurança até seu ápice de 9 metros. De acordo com os padrões internacionais de segurança, o uso de um sistema de conexão por parafuso é preferido para essas balanças de serviço pesado porque fornece contato superficial maciço em cada junta para maior rigidez (Fonte: https://www.plasa.org ).
Para fornecer uma solução completa para o local, esta treliça foi projetada para integração perfeita com nossas plataformas modulares de alumínio. Essas plataformas apresentam superfícies antiderrapantes de 18 mm e alta capacidade de suporte de carga, proporcionando uma base estável que corresponde ao nível profissional da plataforma suspensa (Fonte: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Seção de perguntas frequentes
P: Por que o 6061-T8 é melhor para um vão de 14 m? R: Nessa largura, a rigidez é crítica. A têmpera T8 é mais dura e mais resistente à deformação do que a T6 padrão, garantindo que a treliça permaneça perfeitamente nivelada sob cargas técnicas pesadas.
P: Esta estrutura de 9 metros pode suportar uma tela LED pesada? R: Sim. A treliça de parafuso para serviço pesado foi projetada especificamente para equipamentos de alta capacidade. Para o peso específico do seu painel, entre em contato com nossos engenheiros para obter um relatório de suporte de carga verificado.
P: A cobertura de PVC é retardante de fogo? R: Absolutamente. Nossas coberturas são feitas de PVC de 850g/m² que é à prova d'água, resistente a UV e atende aos padrões internacionais de segurança retardante de fogo B1/M2.
P: Que tipo de talhas eu preciso para esta grade? R: Para um vão de 14x12m e 9m de altura, recomendamos fortemente o uso de talhas elétricas de corrente sincronizadas de 1 tonelada para garantir uma elevação segura, nivelada e eficiente.
5. Forte apelo à ação (CTA)
Garanta que sua próxima produção seja construída sobre uma base de engenharia de elite e segurança industrial. Entre em contato com a equipe de engenharia da DragonStage hoje para obter um orçamento personalizado para a estrutura de desempenho para eventos para serviços pesados de 14x12x9m. Baixe nossas especificações técnicas e comece a planejar sua temporada de shows de maior sucesso.
