Peso da embalagem: 3400kg

volume de embalagem: 40cbm

Este sistema profissional de palco com telhado inclinado de alumínio de 15m x 12m é uma solução estrutural de primeira linha projetada para requisitos de eventos ao ar livre em grande escala. Sua pegada expansiva e asas de suporte de áudio especializadas tornam-no a escolha ideal para apresentações como atração principal e ambientes de festivais.

• Área de apresentação massiva : Fornece uma largura de palco principal de 15 metros e uma profundidade de 12 metros , acomodando bandas completas, configurações orquestrais e cenários de palco complexos.

• Asas de alto-falante integradas de 3 m : Apresenta asas de PA dedicadas de 3 metros de largura em cada lado, projetadas especificamente para suspender sistemas de alto-falantes pesados ​​de line array em uma altura profissional.

• Telhado inclinado de alta estabilidade : O design do telhado de duas águas oferece altura livre superior para iluminação e cenário, garantindo ao mesmo tempo uma drenagem eficiente da água para confiabilidade externa.

• Elevação imponente : Tem uma altura profissional de 9 metros , oferecendo visibilidade ideal para grandes multidões e muito espaço aéreo para equipamentos complexos.

• Suporte de solo de nível industrial : O sistema é construído em uma configuração de suporte de solo de múltiplas torres com placas de base e estabilizadores para serviço pesado para garantir estabilidade absoluta.

• Alta capacidade de carga : Construído em liga de alumínio certificada , este sistema foi projetado para lidar com cargas distribuídas significativas de equipamentos de iluminação, telas de LED e equipamentos de áudio profissionais.

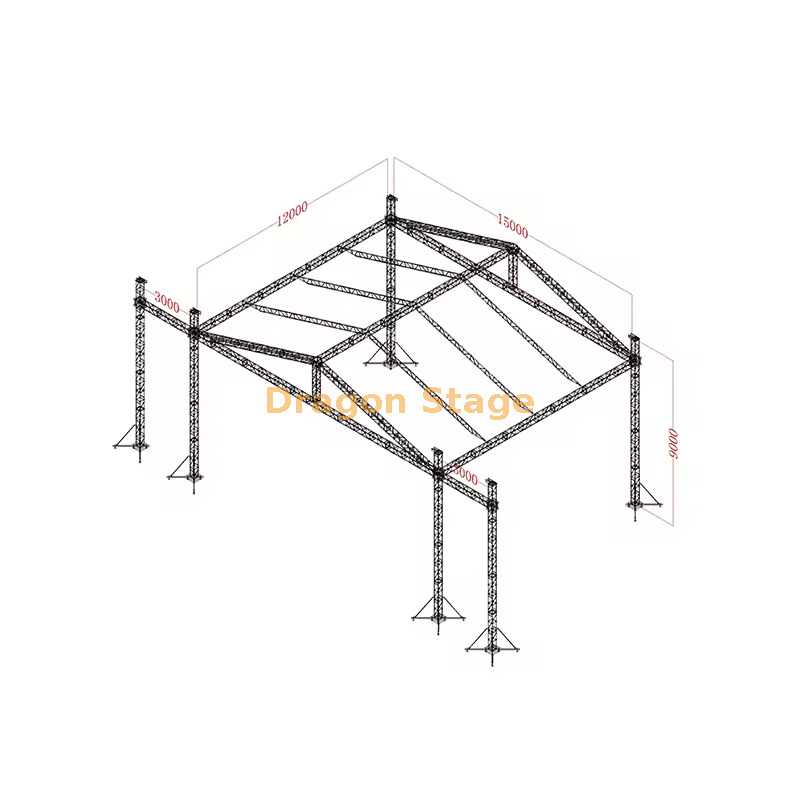

Sistema profissional de treliça de palco de telhado inclinado de alumínio resistente de 15x12x9m (9m de altura) com asas de alto-falante de 3m

1. Introdução

Para produções de festivais marcantes e turnês em escala de estádio, a estrutura do palco deve ser uma combinação de elite de integridade estrutural e capacidade técnica. O sistema de treliça de palco de telhado inclinado de alumínio para serviço pesado de 15x12x9m da DragonStage fornece enormes 180 metros quadrados de área de desempenho coberta primária. Com uma altura vertical imponente de 9 metros e asas laterais dedicadas de 3 metros para line arrays de áudio profissionais, este sistema foi projetado para apresentações como atração principal. O uso de alumínio 6061-T8 de alta resistência e uma estrutura de conexão de ponta de precisão garantem que esta estrutura possa suportar as cargas técnicas mais pesadas, mantendo ao mesmo tempo as capacidades de implantação rápida necessárias para passeios profissionais.

2. Desafios e soluções

Um desafio crítico para vãos de 15 metros é a “afundamento” estrutural ou deflexão sob o peso de grandes equipamentos de iluminação e telas de LED. O DragonStage resolve isso utilizando a liga de alumínio 6061-T8 , que apresenta maior resistência ao escoamento e dureza do que as ligas T6 padrão, garantindo que as vigas de 15 metros permaneçam rígidas sob carga.

Outra preocupação significativa para estruturas externas de 9 metros de altura é a estabilidade contra cargas de vento. Nosso sistema de suporte de solo apresenta bases de torre reforçadas com estabilizadores estendidos e macacos de nivelamento resistentes para fornecer um centro de gravidade seguro. Para gerenciar os riscos climáticos, a geometria inclinada do telhado facilita o escoamento de água em alta velocidade, evitando o perigoso acúmulo de peso de bolsas de água na cobertura de PVC durante tempestades.

3. Principais recursos e benefícios

Este sistema 15x12x9m é fabricado em de classe aeroespacial liga de alumínio 6061-T8 . Este material especializado é tratado termicamente e trabalhado a frio para fornecer a melhor relação resistência-peso, garantindo que a estrutura permaneça um ativo profissional de longo prazo (Fonte: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).

O sistema possui um sistema profissional de elevação de suporte de solo. Isso permite que toda a grade de 15x12m seja totalmente equipada com iluminação, áudio e cabeamento na altura da cintura antes de ser içada com segurança até seu ápice de 9 metros.

De acordo com os padrões internacionais de segurança, o uso de um sistema de conexão de ponta (cônica) é superior para ambientes de concertos com alta vibração porque cria uma união sólida e unificada que elimina 'vibração' estrutural e folga nas juntas (Fonte: https://www.plasa.org ).

Para garantir um ambiente de local completo, esta treliça foi projetada para integração perfeita com nossas plataformas modulares de alumínio para palco. Essas plataformas apresentam superfícies antiderrapantes de 18 mm e alta capacidade de suporte de carga, proporcionando uma base estável que corresponde ao nível profissional da plataforma suspensa (Fonte: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).

4. Seção de perguntas frequentes

P: Quanto peso as asas do alto-falante de 3m podem suportar? R: Cada asa é reforçada especificamente para cargas pesadas de line array. Para pesos específicos de alto-falantes, entre em contato com nossos engenheiros para obter um relatório de cálculo de carga verificado.

P: Por que escolher o projeto de telhado inclinado em vez de um telhado plano? R: Para festivais ao ar livre, um telhado inclinado é mais seguro, pois garante que a água não se acumule na cobertura, já que o projeto alimentado pela gravidade força a chuva a escoar imediatamente para os lados.

P: A cobertura de PVC é retardante de fogo e à prova d'água? R: Sim. Nossas coberturas são feitas de PVC de 850g/m² que é à prova d'água, resistente a UV e atende aos padrões internacionais de segurança retardante de fogo B1/M2.

P: Este vão de 15 metros pode suportar uma grande parede de vídeo LED? R: Sim. A treliça de caixa para serviço pesado 6061-T8 foi projetada especificamente para equipamentos de alta capacidade, incluindo telas de LED suspensas no centro ou na parte traseira.

5. Forte apelo à ação (CTA)

Garanta que sua próxima produção em escala de estádio seja construída sobre uma base de engenharia de elite e segurança industrial. Entre em contato com a equipe de engenharia da DragonStage hoje para obter um orçamento personalizado sobre o sistema de treliça de palco para telhado inclinado para serviço pesado de 15x12x9m com asas de alto-falante. Baixe nossas especificações técnicas e comece a planejar sua temporada de shows de maior sucesso.
