Esta plataforma de audiência de concertos Ringlock de 2m × 2m foi desenvolvida como uma área de visualização individual para layouts de concertos socialmente distanciados.

Em vez de colocar todos os espectadores juntos em uma área de audiência aberta convencional, o layout do evento pode usar múltiplas plataformas modulares independentes para separar diferentes grupos de público.

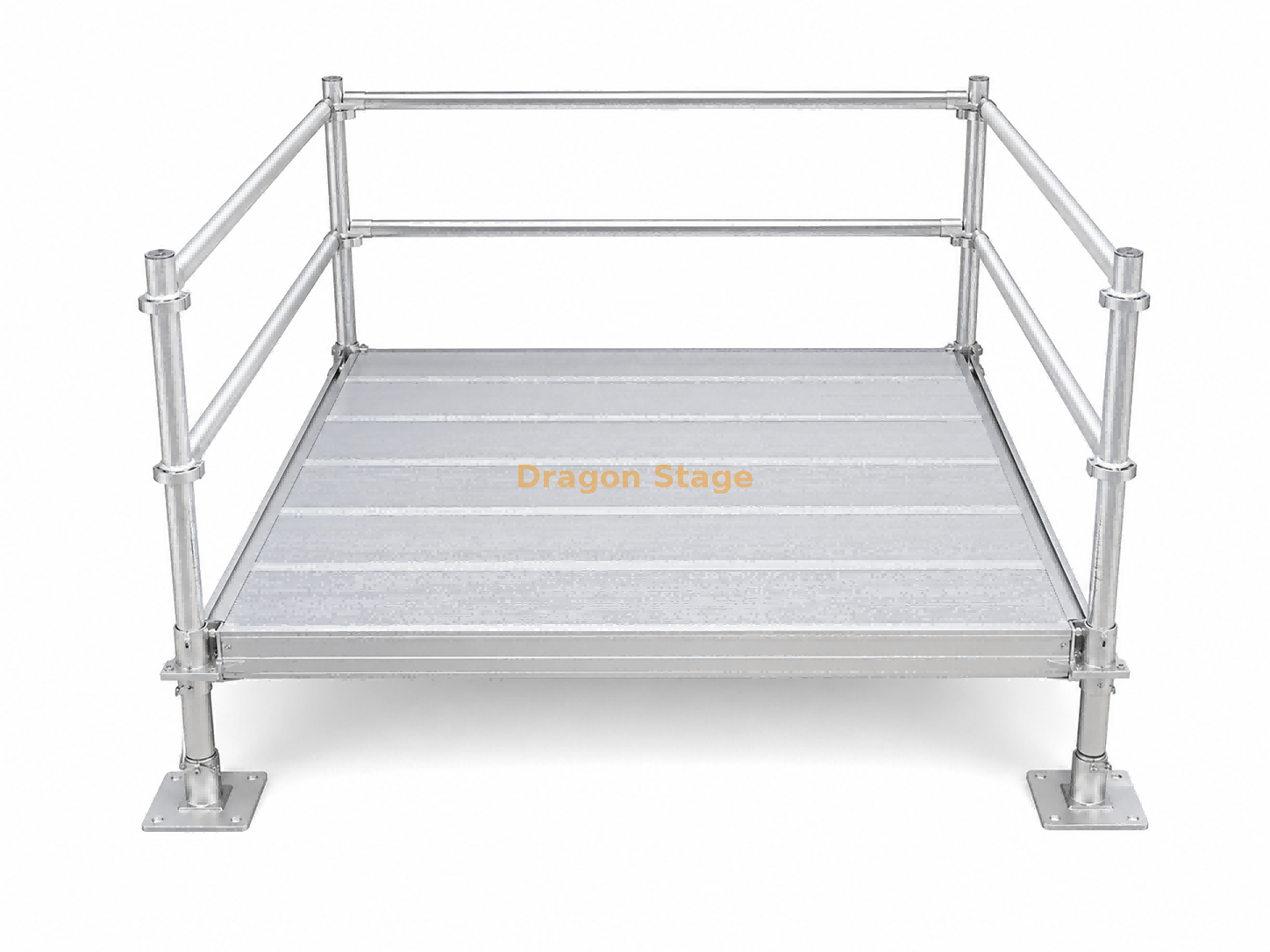

Cada plataforma é construída a partir de um sistema de estrutura Ringlock simples com quatro padrões verticais, guias horizontais, bases de aço ajustáveis ​​e paletes de alumínio formando o piso da audiência.

A plataforma é fechada em três lados. O quarto lado, afastado do palco do concerto, permanece aberto e serve de entrada e saída.

Isso faz com que a unidade seja descrita com mais precisão como um compartimento de audiência modular ou plataforma de visualização, em vez de uma arquibancada convencional.

Principais Dimensões e Configuração

Projetado como um pod de público de concerto individual

A característica incomum deste produto não são os próprios componentes Ringlock.

É assim que os componentes padrão do Ringlock são reorganizados para um requisito de evento muito específico.

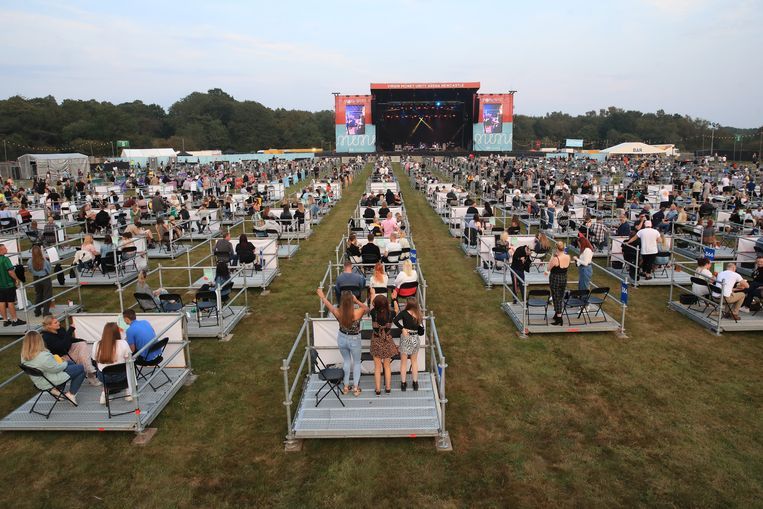

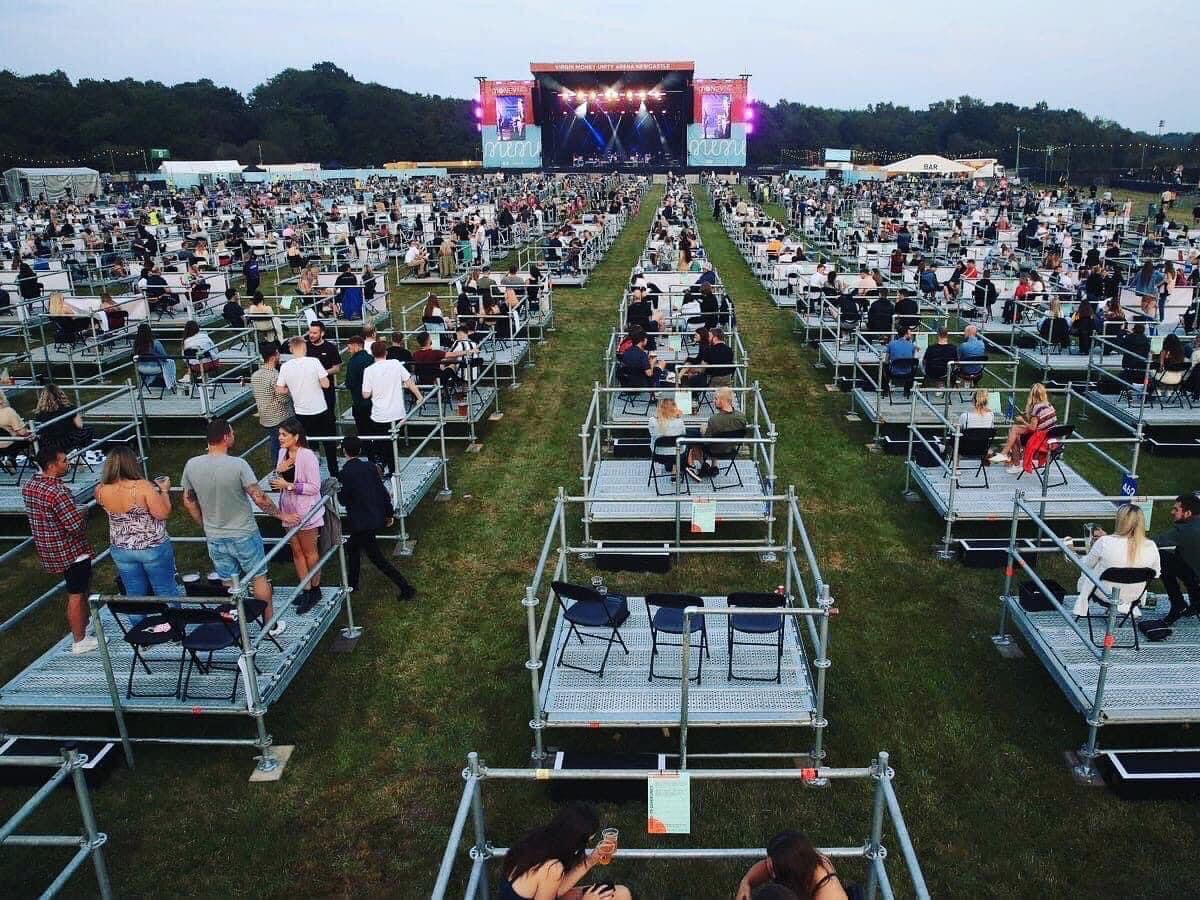

Durante concertos socialmente distanciados, os organizadores precisavam de formas de dividir a área do público e, ao mesmo tempo, permitir que os espectadores assistissem ao espetáculo a partir de posições claramente definidas.

Esta configuração cria uma zona de audiência independente de 2m × 2m a partir de componentes modulares reutilizáveis.

Várias unidades idênticas podem, portanto, ser organizadas de acordo com o layout do evento, em vez de fabricar uma estrutura de assentos permanente.

Este é um bom exemplo do princípio modular explicado em nossa Lógica de Sistema Modular para Palco, Treliça e Andaime : o mesmo sistema de componentes básicos pode ser reorganizado para funções de eventos temporários muito diferentes.

plataforma de alumínio alta da pálete de 0.2m

O piso da audiência está posicionado aproximadamente 0,2 m acima do nível do solo.

De acordo com a lista de componentes fornecida, o piso utiliza:

Paletes de alumínio de 6 × 2m de comprimento

para formar a superfície da plataforma de 2m × 2m.

A plataforma baixa não funciona como uma arquibancada elevada convencional. Seu principal objetivo nesta configuração é criar uma área de audiência individual claramente definida, ao mesmo tempo que fornece uma superfície de piso modular acabada.

Para outros sistemas relacionados a assentos temporários, a DragonTruss também fornece Sistemas de Assentos Típicos.

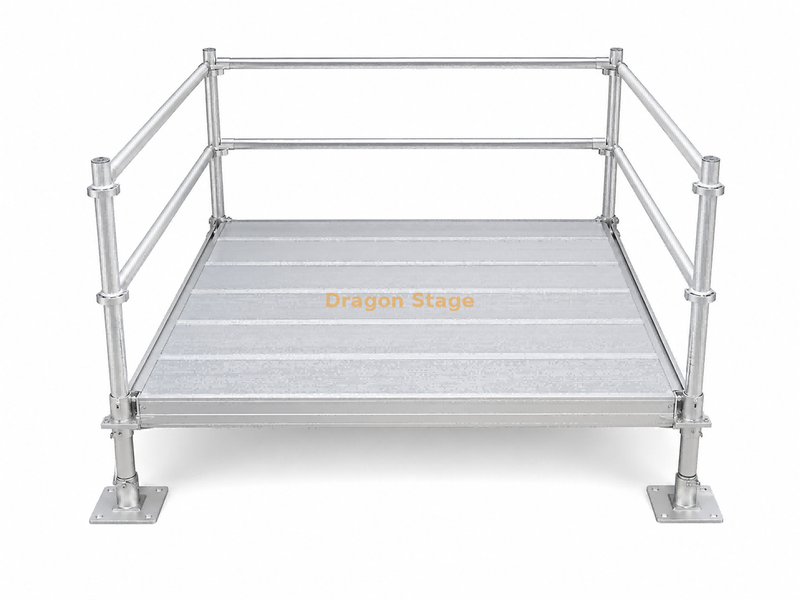

Layout de guarda-corpo de trilho duplo de três lados

Três lados da plataforma estão fechados.

Cada lado fechado utiliza dois trilhos horizontais , criando uma barreira horizontal superior e inferior ao redor da área do espectador.

O quarto lado é intencionalmente deixado aberto.

Isto dá à plataforma uma lógica de circulação simples:

lado voltado para o palco →
lado esquerdo fechado → lado direito fechado →
parte traseira
fechada → entrada / saída

Isso é diferente de construir uma moldura quadrada completamente fechada e depois adicionar um portão separado.

A abertura traseira permite a entrada dos espectadores diretamente pela área de circulação atrás da plataforma.

Posição do pôster frontal para identificação do evento

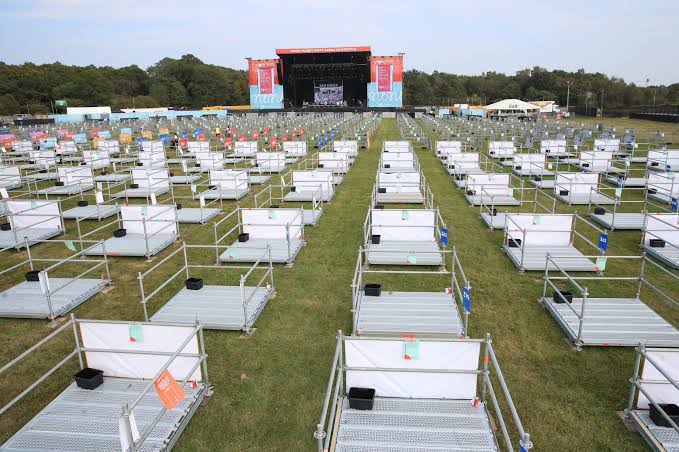

O lado voltado para o palco do show pode conter pôster ou painel gráfico.

Dependendo do evento, esta posição pode ser utilizada para:

• Marca do evento

• Gráficos do patrocinador

• Numeração de plataforma

• Identificação da zona de público

• Gráficos decorativos

O cartaz não é, portanto, um componente estrutural do sistema Ringlock; é um recurso de uso de eventos adicionado à parte frontal da plataforma do público.

Para aplicações mais amplas em palcos de concertos e eventos temporários, consulte Evento de Concerto.

Configuração do componente Ringlock

A configuração fornecida contém:

As 10 travessas horizontais desempenham diferentes funções dentro da unidade montada, incluindo a estrutura inferior da plataforma e o arranjo de guarda-corpo de três lados.

Como o Ringlock utiliza posições de conexão padronizadas, a plataforma pode ser desmontada novamente em componentes individuais após o evento.

Esta é uma das razões pelas quais o Ringlock é útil para estruturas temporárias onde a montagem, desmontagem, transporte e reconfiguração repetidas são importantes.

A DragonTruss fornece outros sistemas temporários relacionados através de sua linha de sistemas de andaimes .

Quatro bases de aço ajustáveis

Cada um dos quatro padrões verticais é suportado por uma base de aço ajustável.

As bases ajustáveis ​​permitem um nivelamento limitado da plataforma durante a instalação.

Não devem, contudo, ser interpretados como uma solução universal para todos os tipos de terrenos irregulares. A instalação real ainda depende das condições do solo e dos requisitos do projeto.

Para estruturas temporárias modulares, a sequência de montagem e a preparação do local são tão importantes quanto a própria lista de componentes. Mais informações estão disponíveis em nossa Metodologia de Instalação para Sistemas Modulares de Palco, Treliça e Andaime.

Por que o Ringlock funciona bem para este tipo de plataforma temporária

A vantagem prática deste projeto é que não requer um sistema estrutural completamente novo.

A mesma lógica básica do Ringlock fornece:

• Quatro posições de suporte vertical

• Conexões de quadro horizontal

• Conexões de guarda-corpo

• Bases ajustáveis

• Suporte de piso modular

• Fácil desmontagem após o evento

Se o evento não exigir mais grupos de audiência socialmente distantes, muitos dos componentes básicos do Ringlock poderão ser potencialmente reutilizados em outras configurações temporárias compatíveis, em vez de permanecerem dedicados a uma estrutura permanente.

Esse potencial de reutilização é uma das razões mais fortes para a utilização de um sistema modular para infraestrutura de eventos temporários.

Aplicações Típicas

Embora esta configuração tenha origem numa exigência de concerto socialmente distanciada , a mesma ideia estrutural também pode ser adaptada para outras aplicações temporárias onde pequenas audiências independentes ou zonas de visualização sejam úteis, tais como:

• Pods de audiência de concertos

• Áreas de visualização do festival

• Plataformas de visualização VIP

• Zonas temporárias de espectadores

• Áreas de patrocinadores ou convidados

• Espaços controlados para visualização de eventos

O arranjo final deve sempre ser determinado de acordo com o layout real do evento e os requisitos operacionais.

Fabricação Personalizada

DragonTruss pode modificar a configuração básica de acordo com os requisitos do projeto.

As possíveis variáveis ​​incluem:

• Comprimento e largura da plataforma

• Altura da plataforma

• Arranjo de guarda-corpo

• Posição de entrada

• Configuração de paletes de alumínio

• Cartaz ou posição da marca

• Layout do componente Ringlock

Se você já possui um layout de site, desenho de zona de público ou imagem de referência, é mais útil enviar o arranjo completo em vez de apenas especificar componentes individuais do Ringlock.

A DragonTruss pode então determinar como um sistema modular padrão pode ser adaptado à aplicação solicitada.

Nota importante sobre segurança e capacidade

Esta página descreve a configuração física confirmada fornecida para este produto.

Não estabelece :

• Número máximo de ocupantes

• Carga permitida da plataforma

• Carregamento de multidão

• Carga do guarda-corpo

• Requisito de rolamento no solo

• Conformidade com código de evento

• Aprovação de engenharia

Esses requisitos dependem da instalação final, da ocupação pretendida, dos regulamentos locais e da avaliação de engenharia específica do projeto.

O termo plataforma de audiência de concertos socialmente distanciada descreve a aplicação original do produto; não deve ser interpretado como um padrão atual de distanciamento regulatório.

Perguntas frequentes

Para que é usada esta plataforma de audiência Ringlock?

Foi configurado como uma área de visualização individual do público para um concerto socialmente distanciado, criando uma zona separada de 2m × 2m para os espectadores.

Esta é uma arquibancada Ringlock normal?

Não. É uma pequena plataforma de observação individual, em vez de uma arquibancada em camadas. O piso da plataforma tem aproximadamente 0,2 m de altura e não contém fileiras de assentos escalonados.

Por que apenas três lados estão equipados com guarda-corpos?

O lado oposto ao palco do concerto é intencionalmente deixado aberto para fornecer entrada e saída.

Quantos trilhos horizontais são usados ​​nas laterais do guarda-corpo?

Cada um dos três lados fechados utiliza dois trilhos horizontais.

O que forma o piso da plataforma?

De acordo com a configuração dos componentes fornecidos, o piso utiliza seis paletes de alumínio com 2m de comprimento.

O tamanho pode ser personalizado?

Sim. O Ringlock é modular, portanto as dimensões e a disposição dos componentes podem ser discutidas de acordo com o layout real do evento. Qualquer configuração modificada deve ser avaliada de acordo com o uso pretendido.
