Sistema de palco de concerto Ringlock de 14x10m com teto de pico de alumínio, asas de LED de 6m e suportes de line array
50 Rever

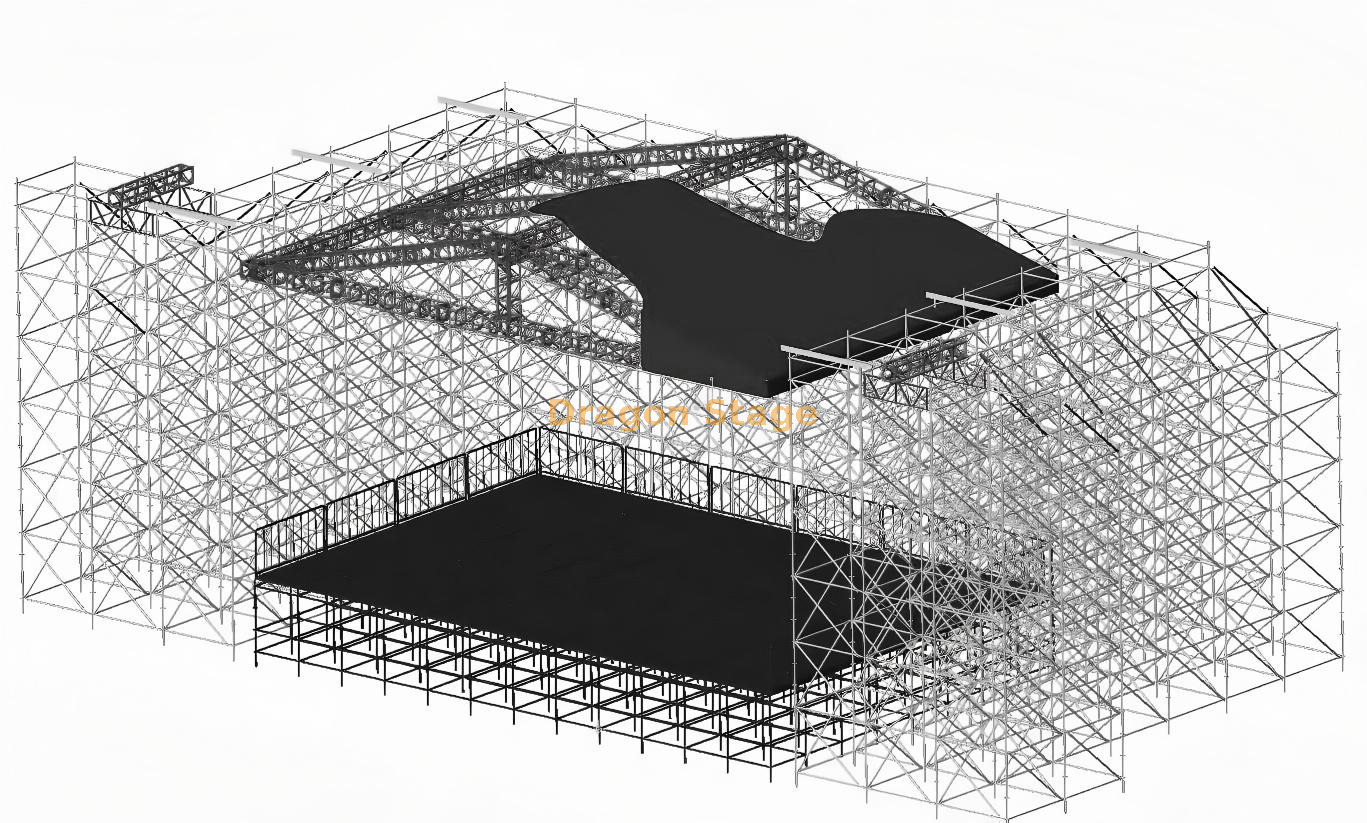

Esse Sistema de palco de concerto Ringlock de 14m × 10m é um pacote de palco personalizado para grandes eventos que combina uma plataforma de palco Ringlock de aço, treliça de telhado de alumínio, estruturas laterais de 6 m de largura para telas de LED e estruturas dedicadas para suspensão de line array.
As principais medidas de desempenho da plataforma 14m × 10m, com uma altura de palco solicitada de até 2m. O andaime Ringlock também é usado para construir as estruturas de suporte circundantes até aproximadamente 10m de altura, combinando com o palco principal e as alas de 6m de largura em ambos os lados.
Em vez de comprar a plataforma do palco, a treliça do telhado, os suportes de LED e as estruturas de suporte de som separadamente, os clientes podem encomendá-los como um pacote coordenado de palco para eventos da DragonTruss.
Acima do palco Ringlock principal está um sistema de treliça de telhado de alumínio.
A cobertura fornece o perfil inclinado característico mostrado no desenho do projeto e pode ser fabricada de acordo com a largura, profundidade e configuração geral do evento exigidas.
A DragonTruss fornece componentes de treliça de alumínio para telhado junto com o pacote de estágio Ringlock, reduzindo a necessidade dos clientes adquirirem os dois sistemas de fornecedores separados.
Cobertura de telhado, equipamentos de iluminação e outros equipamentos suspensos devem ser especificados separadamente de acordo com o projeto real.
Estruturas laterais de 6 m de largura para telas de LED
O palco do concerto inclui duas alas laterais com aproximadamente 6 m de largura , uma de cada lado da área principal de atuação.
Essas estruturas laterais são fabricadas principalmente com componentes Ringlock e podem fornecer áreas de instalação para telas LED para grandes eventos.
A configuração final do suporte de LED pode ser preparada de acordo com:
Largura da tela LED
Altura da tela LED
Arranjo do módulo de tela
Peso total do equipamento
Posição de instalação necessária
Requisitos de manutenção e acesso
Os clientes que necessitam de produtos de treliça relacionados a LED também podem consultar nossa linha LED Stage Truss .
Como as dimensões e pesos da tela LED variam significativamente entre os projetos, a especificação da tela deve ser fornecida antes da cotação final e da configuração de produção serem confirmadas.
Estruturas de suporte de line array
As estruturas laterais também incluem posições dedicadas para sistemas de som line array.
Isto permite que o pacote completo do palco acomode não apenas a plataforma de performance e as telas de LED, mas também o principal equipamento de PA necessário para um ambiente de concerto.
Para um orçamento personalizado, forneça:
Marca/modelo da matriz linear
Número de armários por lado
Peso por gabinete
Peso total suspenso
Tipo de talha
Altura de suspensão necessária
A DragonTruss pode então combinar a configuração de fabricação com os requisitos reais do equipamento.
Nenhuma capacidade específica de suspensão do line array é reivindicada para a configuração mostrada nesta página sem o equipamento correspondente e informações de engenharia.
Um fornecedor para componentes de palco, teto, LED e suporte de som
Uma vantagem prática de encomendar este tipo de palco de concerto da DragonTruss é que várias famílias de produtos podem ser fornecidas juntas:
Estágio Ringlock + treliça de telhado de alumínio + suporte de LED + suporte de line array + acessórios de palco
Isto reduz a necessidade de adquirir componentes estruturais importantes de vários fornecedores não relacionados e, em seguida, resolver problemas de compatibilidade na fase de instalação.
A DragonTruss fabrica e fornece sistemas modulares de palco, treliça e andaimes para aplicações em eventos temporários. O princípio modular comum por trás desses sistemas é explicado em nossa Lógica de Sistema Modular para Palco, Treliça e Andaime.
Tamanhos e configurações personalizadas
O palco de 14m × 10m com alas laterais de 6m é a configuração solicitada para este produto. Não é o único tamanho disponível.
A DragonTruss pode fabricar pacotes de palco de concerto semelhantes com diferentes:
Um grande pacote de palco de concerto normalmente contém muitos componentes diferentes, em vez de uma estrutura soldada acabada.
A DragonTruss pode coordenar a produção e o fornecimento dos grupos de componentes necessários de acordo com a configuração confirmada do projeto.
Isso pode incluir:
Componentes de bloqueio de anel
Padrões
Livros contábeis
Chaves diagonais
Componentes básicos
Membros de apoio ao palco
Componentes do palco
Decks de palco
Escadaria
Guarda-corpos
Componentes de acesso
Componentes de treliça de alumínio
Treliça de telhado reta
Seções de pico do telhado
Componentes de conexão
Acessórios de treliça relacionados
Componentes de suporte para equipamentos de eventos
Estruturas de suporte de LED
Componentes de suporte de array linear
Acessórios para instalação de equipamentos
O BOQ final é preparado de acordo com o desenho da fase confirmado e os requisitos do cliente.
O que precisamos antes da cotação
Para um palco deste tipo, simplesmente fornecer as dimensões do palco principal geralmente não é suficiente para uma cotação precisa.
Forneça o máximo possível das seguintes informações:
Largura e profundidade do palco principal
Altura necessária do palco
Largura, profundidade e altura necessárias do telhado
Forma do telhado
Tamanho da tela LED em cada lado
Peso da tela LED
Modelo e quantidade de array linear
Peso total do line array por lado
Requisitos de equipamento de iluminação
Requisito de cobertura do telhado
Escadas e posições de acesso necessárias
Local de instalação
Uso interno ou externo
Desenhos existentes ou imagens de referência
Caso alguma informação ainda não esteja disponível, o cliente pode enviar as informações que já possui e a DragonTruss pode identificar o que ainda precisa ser confirmado antes da produção.
Para grandes aplicações de concertos, você também pode visualizar nossas soluções para eventos de concertos .
Por que solicitar um pacote personalizado para palco de concerto?
Grandes palcos de concertos raramente consistem apenas em uma plataforma.
A lista de compras real pode incluir:
Plataforma de desempenho
Treliça de telhado
Estruturas de tela LED
Suporte ao sistema de som
Escadaria
Guarda-corpos
Estruturas de acesso
Outros componentes de eventos temporários
Para os clientes que compram estes sistemas em conjunto, a compatibilidade entre grupos de componentes torna-se importante.
A DragonTruss pode fabricar os componentes principais do palco, treliça e Ringlock de acordo com uma configuração de projeto confirmada e preparar a lista de componentes correspondente para produção e envio.
Informações importantes de engenharia
As dimensões indicadas nesta página descrevem a configuração do produto solicitada :
Palco principal de 14m × 10m
Altura do palco até 2m
Estruturas Ringlock até aproximadamente 10m
Asas laterais de 6m
Telhado de pico de alumínio
Funções de suporte a LED e line array
Não constituem um cálculo estrutural verificado.
Antes de uma configuração final ser aprovada para um projeto específico, os requisitos relacionados à engenharia podem depender de:
Cargas reais do equipamento
Tamanho e peso da tela LED
Peso da matriz linear
Cobertura de telhado
Exposição ao vento
Local de instalação
Condições do solo
Arranjo de ancoragem ou lastro
Regulamentações locais
A DragonTruss não infere classificações de vento, capacidades de carga, requisitos de lastro ou aprovação de engenharia apenas a partir das dimensões.
Perguntas frequentes
Qual é o tamanho deste palco de concerto Ringlock?
O palco principal solicitado para esta configuração tem 14m de largura x 10m de profundidade , com altura de palco de até 2m.
Que tipo de telhado está incluído?
A configuração usa um sistema de treliça de telhado com pico de alumínio / estrutura em A acima do estágio Ringlock.
Para que servem as asas laterais de 6m?
As estruturas laterais de aproximadamente 6 m de largura fornecem áreas para instalação de telas de LED e incluem estruturas dedicadas para equipamentos de line array.
A DragonTruss pode fornecer o palco e o telhado juntos?
Sim. A DragonTruss pode fornecer os componentes do palco Ringlock, treliça de alumínio, estruturas laterais e acessórios relacionados como um pacote de produtos coordenado.
O tamanho de 14m × 10m pode ser alterado?
Sim. As dimensões do palco principal, altura, tamanho do telhado e configuração da asa lateral podem ser personalizadas de acordo com os requisitos do projeto.
Você pode fornecer um BOQ para o estágio completo?
Sim. O BOQ final pode ser preparado após a confirmação das dimensões do palco, configuração do telhado, telas de LED, equipamento de som, requisitos de acesso e outros detalhes do projeto.
Que informações devo fornecer para as telas de LED e line arrays?
Para telas de LED, forneça dimensões e peso total. Para conjuntos lineares, forneça o modelo do alto-falante, a quantidade, o peso individual ou total, a posição de suspensão e os requisitos de içamento.
