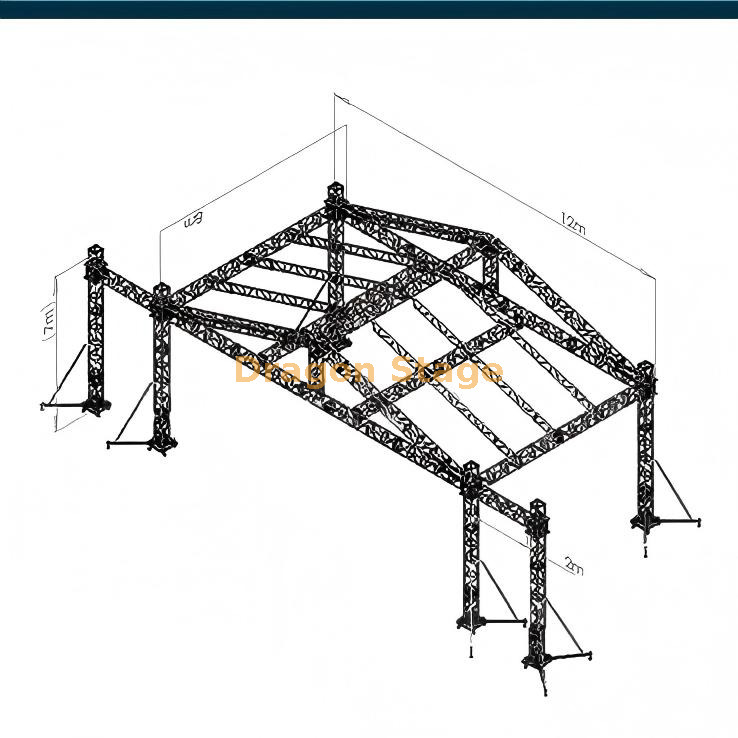

Este sistema de treliça de telhado inclinado para eventos de alumínio profissional de 12 × 6 × 7 m foi projetado para eventos ao ar livre em grande escala, concertos e produções turísticas. A estrutura do telhado inclinado melhora a distribuição de carga e a drenagem das águas pluviais, ao mesmo tempo que proporciona forte estabilidade estrutural para sistemas de iluminação, áudio e LED. Para validação de engenharia, consulte a lógica do sistema modular , de análise de carga de estágio e os padrões de segurança .
Nome do produto: Sistema de treliça de telhado inclinado para eventos de alumínio
Tamanho: 12m × 6m × 7m
Tipo de estrutura: Sistema de treliça de telhado inclinado
Aplicação: Palco ao ar livre, palco de concertos, produção de eventos
Material: Liga de alumínio de alta resistência
Característica de design: Telhado inclinado para melhor drenagem e desempenho estrutural
Tipo de sistema: Sistema de treliça modular
Instalação: Montagem modular rápida (ver metodologia de instalação )
Este sistema profissional de treliça para telhado inclinado para eventos de 12m x 6m é uma solução estrutural de alto desempenho projetada para performances ao ar livre de elite e produções de eventos em grande escala. Situado a uma elevação vertical de 7 metros, este sistema oferece um ambiente abrangente e seguro para instalações complexas de iluminação e audiovisuais.
peso da embalagem: 1860kg
volume de embalagem: 17cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Bave de 12,00 m (frente) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Viga de 6,00 m (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Pilar de 6,00 m | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 8pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Cubo de feixe | 6 rostos | CS389 × 389 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot S | 4pcs |
| Base de aço s | 4pcs |
| Seção superior s | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 2 conjuntos | 1,20 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| Vito de 6,00 m | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 6,20 m de feixe oblíquo | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| Treliça de escada de 6,20 m | 4 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 4pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 4pcs |
| 1,20 m | 50 × 3,0 | CL30.289*50 | 4pcs |
| Componentes do telhado | 4 | telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| 5 | telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 0pcs |
| 1 | Conecte a placa com o grampo | CS289 × 289 | 2pcs |
| Grampo único | 8pcs |
| Grampo duplo | 8pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 149.76 | 1pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 2,00 m de viga de asas | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 6,00 m asas pilar | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Torre das asas | Bloco de manga Spigot S | 2pcs |
| Base de aço s | 2pcs |
| Seção superior s | 2pcs |
| Guincho manual, ba05 2tons | 2pcs |
| Seção da dobradiça da torneira, altura 1m | 2pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 2pcs |
| Longo Outrigger | 8pcs |
| Acessório de treliça |
| Acoplador cônico e clipe e pino safrty | conjunto
inteiro |
Por que este produto é recomendado
Visão de engenharia estrutural
O sistema de treliça de telhado inclinado foi projetado para suportar cargas verticais e forças ambientais.
Principais vantagens estruturais
Melhor transferência de carga entre os ângulos do telhado
Melhor drenagem das águas pluviais em comparação com sistemas de telhados planos
Maior resistência ao vento para eventos ao ar livre
Principais considerações de engenharia
A estimativa incorreta da carga ou a instalação inadequada podem levar à instabilidade estrutural em condições externas.
Cenários de aplicação
Este sistema de treliça de telhado inclinado é amplamente utilizado em:
Perguntas frequentes
O que é um sistema de treliça de telhado inclinado?
É uma estrutura em treliça com cobertura em ângulo que melhora a drenagem e a estabilidade estrutural para eventos ao ar livre.
Um telhado inclinado é melhor do que um telhado plano para eventos ao ar livre?
Sim, os telhados inclinados proporcionam melhor drenagem das águas pluviais e melhor desempenho em condições externas.
Que carga este sistema pode suportar?
A capacidade de carga depende da configuração e do equipamento. Sempre calcule usando padrões de análise de carga .
Que tipo de treliça é usada neste sistema?
Este sistema utiliza sistemas de treliça de alumínio e estruturas de treliça de telhado
Dragon Stage é um fabricante profissional especializado em palcos de alumínio e sistemas de treliça para eventos globais. Saiba mais:
fabricante profissional de treliças de palco
Verifique a credibilidade:
Dragon Stage é confiável?
Se você está planejando um palco ao ar livre ou estrutura de evento, este sistema de treliça de telhado inclinado oferece uma solução confiável e profissional.
