O que é um sistema de telhado de palco de concerto de 20×20×12m?
Um sistema de telhado de palco de concerto de 20 × 20 × 12 m é uma estrutura de treliça de suporte de alumínio em grande escala projetada para concertos e festivais ao ar livre. Ele fornece uma solução estrutural completa, incluindo teto do palco, sistema de iluminação e asas de alto-falante dedicadas para suspensão de line array.
Visão geral do sistema
Este sistema é uma estrutura de treliça de suporte de solo para estádio , apresentando:
Telhado do palco principal de 20m × 20m
Altura estrutural de 12m
Sistema de suporte reforçado de 6 pilares
asas duplas de alto-falante com 3 m de largura
iluminação integrada, LED e capacidade de ajuste de áudio Ele foi projetado para:
grandes concertos
festivais de música
produções em turnê
ambientes de estágio de alta carga
Explore soluções em nível de sistema:
Engenharia e Soluções

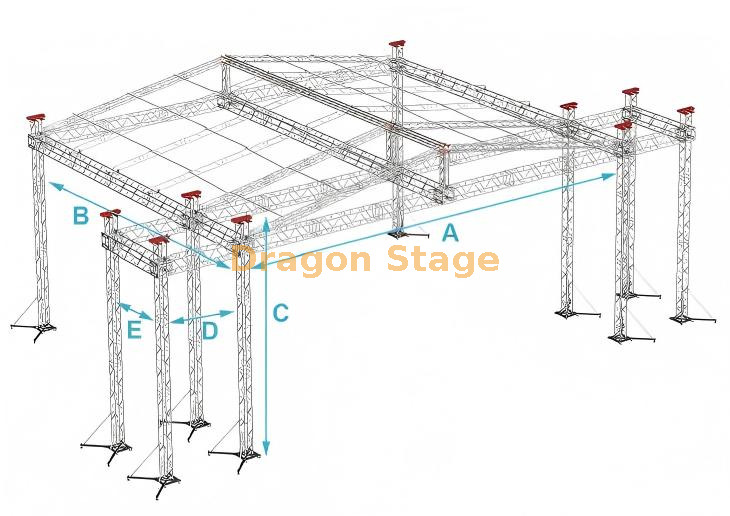

Configuração Estrutural
Estrutura do Palco Principal
Viga frontal de 20m (treliça pesada CS600×760)
Vigas laterais de 20m
6 pilares verticais (CS450×450)
sistema de elevação de bloco de manga reforçada
Sistema de telhado
vigas superiores e vigas oblíquas
grade de treliça de escada
Sistema de cobertura de cobertura em PVC

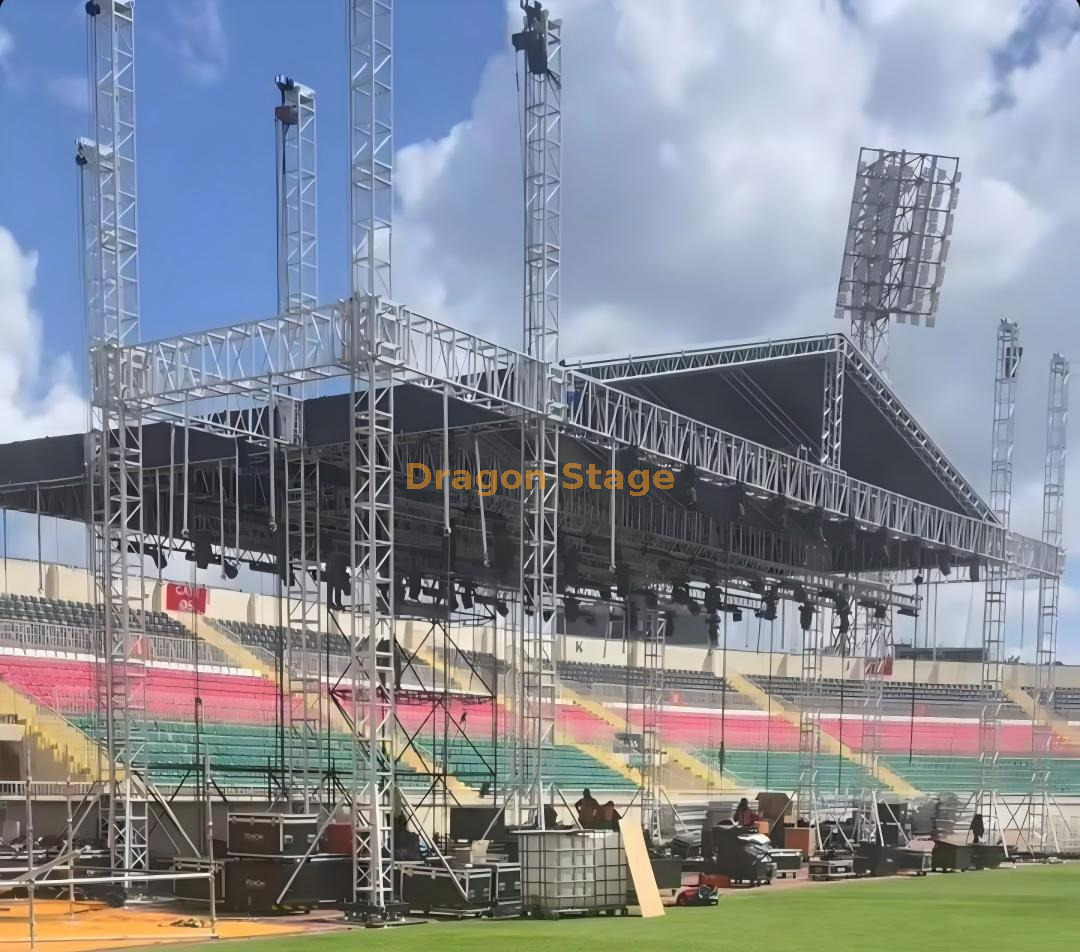

Asas do alto-falante (recurso principal)
estruturas de treliça duplas de 3 m de largura
torres de apoio independentes
otimizado para suspensão de line array
Isto é crítico para:
Por que este sistema é de alto nível
1. Sistema de Apoio Terrestre
Ao contrário dos sistemas suspensos:
não é necessário equipamento de teto
adequado para ambientes externos
controle estrutural completo
→ Lógica de Sistema Modular
2. Estrutura de alta capacidade de carga
Usando:
Permite:
→ Análise de Carga para Sistemas de Estágio Modular
3. Sistema Integrado de Áudio + Iluminação
Ao contrário dos telhados básicos:
Este sistema inclui:
4. Estabilidade para condições externas
Equipado com:
→ Padrões de segurança e restrições de engenharia
peso da embalagem: 6700kg
volume de embalagem: 69cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 20,00 m de feixe (frente) | 3 conjuntos | 3,00 m | 50 × 4,0 | CS600 × 760 | 18 pcs |
| 2,00 m | 50 × 4,0 | CS600 × 760 | 3pcs |
| 1,00 m | 50 × 4,0 | CS600 × 760 | 0pcs |
| 20,00 m de feixe (lateral) | 2 conjuntos | 3,00 m | 50 × 4,0 | CS600 × 760 | 12pcs |
| 2,00 m | 50 × 4,0 | CS600 × 760 | 0pcs |
| 1,00 m | 50 × 4,0 | CS600 × 760 | 4pcs |
| 11,00 m Pilar | 6 conjuntos | 3,00 m | 50 × 3,0 | CS450 × 450 | 18 pcs |
| 2,00 m | 50 × 3,0 | CS450 × 450 | 6pcs |
| 1,00 m | 50 × 3,0 | CS450 × 450 | 0pcs |
| Cubo de feixe | 6 rostos | CS600 × 760 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot L | 6pcs |
| Base de aço l | 6pcs |
| Seção superior l | 6pcs |
| Guincho manual, ba05 2tons | 6pcs |
| Seção da dobradiça da torneira, altura 1m | 6pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 6pcs |
| Longo Outrigger | 24pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 3 conjuntos | 2,00 m | 50 × 3,0 | CS389 × 389 | 3pcs |
| 20,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 10,20 m de feixe oblíquo | 6 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 12pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| 2,20 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| 10,20 m de escada treliça | 16 conjuntos | 3,00 m | 50 × 3,0 | CL40.389*50 | 32pcs |
| 2,00 m | 50 × 3,0 | CL40.389*50 | 16pcs |
| 2,20 m | 50 × 3,0 | CL40.389*50 | 16pcs |
| Componentes do telhado | 4 | telhado conner 4 maneiras, use para treliça de feixe de telhado | CS389 × 389 | 2pcs |
| 5 | telhado conner 5 maneiras, use para treliça de feixe de telhado | CS389 × 389 | 1pcs |
| 1 | Conecte a placa com o grampo | CS389 × 389 | 3pcs |
| Grampo único | 32pcs |
| Grampo duplo | 12pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 571.36 | 1pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Viga de asas de 8,00 m | 4 conjuntos | 3,00 m | 50 × 4,0 | CS600 × 760 | 8pcs |
| 2,00 m | 50 × 4,0 | CS600 × 760 | 0pcs |
| 1,00 m | 50 × 4,0 | CS600 × 760 | 8pcs |
| 11,00 m Pilar de asas | 4 conjuntos | 3,00 m | 50 × 3,0 | CS450 × 450 | 12pcs |
| 2,00 m | 50 × 3,0 | CS450 × 450 | 4pcs |
| 1,00 m | 50 × 3,0 | CS450 × 450 | 0pcs |
| Torre das asas | Bloco de manga Spigot L | 4pcs |
| Base de aço l | 4pcs |
| Seção superior l | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
| Acessório de treliça |
| Acoplador cônico e clipe e pino safrty | conjunto
inteiro |
Este sistema profissional de telhado de concerto para estádios de 20m x 20m representa o que há de mais moderno em engenharia de eventos de grande escala. Projetada para fornecer uma pegada de desempenho massiva e extrema folga vertical, esta estrutura é a escolha definitiva para palcos de festivais e produções de turnês internacionais.
Ampla área principal de apresentação: Apresenta uma área de palco principal de 20 metros de largura e 20 metros de profundidade , proporcionando um vasto espaço de 400 metros quadrados para configurações orquestrais completas e cenários teatrais complexos.
Espaço livre vertical maciço de 12 m: Situado a uma altura imponente de 12 metros , este sistema oferece o espaço aéreo necessário para equipamentos de iluminação multicamadas, enormes paredes de vídeo LED e efeitos pirotécnicos de alto impacto.
Suporte avançado de 6 pilares: O corpo principal é apoiado por seis pilares de alumínio para serviços pesados , garantindo a máxima integridade estrutural e segurança de suporte de carga distribuída para equipamentos suspensos pesados.
Asas de alto-falante duplas reforçadas: Inclui duas estruturas de treliça especializadas de 3 m de largura por 10 m de profundidade em cada lado. Essas asas são projetadas especificamente como torres de PA independentes para suspender com segurança sistemas de som maciços de line array.
Construção de resistência industrial: Fabricado em liga de alumínio 6061-T6 de alta qualidade , oferecendo uma relação resistência-peso líder do setor e resistência excepcional ao estresse ambiental.
Suporte de solo profissional: Equipado com placas de base reforçadas, blocos de manga de alta capacidade e estabilizadores resistentes para garantir estabilidade sólida em terrenos externos variados.
Cenários de aplicação
Grande palco para concertos e festivais
→ Solução para palco de concertos e eventos
Sistema de estágio de produção de turismo
→ Sistemas de palco de turismo
Evento ao ar livre de alta capacidade
→ Visão geral dos aplicativos
Visão de Engenharia
Suporte de solo vs sistema de suspensão
Apoio terrestre:
Sistema de suspensão:
→ Suporte de solo LED vs sistema suspenso
Caminho de carga e lógica estrutural
A carga é transferida:
iluminação / LED / alto-falantes
→ viga superior
→ pilares
→ placas de base
→ solo
Qualquer ponto fraco pode causar falha.
Engenharia de Materiais
Usa alumínio 6061-T6:
→ Guia de materiais de alumínio
Complexidade de instalação e segurança
Este sistema requer:
equipe de instalação profissional
sequência correta de levantamento
balanceamento de carga preciso
→ Guia de Metodologia de Instalação
Perguntas frequentes
Isso é adequado para festivais?
Sim, este sistema foi projetado para concertos e festivais de grande escala.
Suporta paredes de LED?
Sim, vigas resistentes permitem a instalação de grandes telas de LED.
Por que incluir asas de alto-falante?
Para suspender com segurança sistemas de line array sem afetar a carga da estrutura principal.
A personalização está disponível?
Sim, tamanho, altura e configuração podem ser totalmente personalizados.
→ Produção de palco personalizado
