treliça de torneira
Volume de embalagem: 9cbm
peso da embalagem: 1020kg
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Feixe de 14,00 m (frente) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 8,00 m de feixe (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 5,00 m Pillar | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Cubo de feixe | 6 rostos | CS389 × 389 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot S | 4pcs |
| Base de aço s | 4pcs |
| Seção superior s | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
treliça de parafuso
peso da embalagem: 1100kg
Volume de embalagem: 10cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Feixe de 14,00 m (frente) | 2 conjuntos | 3,00 m | 50 × 3,0 | BS400 × 400 | 8pcs |
| 2,00 m | 50 × 3,0 | BS400 × 400 | 2pcs |
| 1,00 m | 50 × 3,0 | BS400 × 400 | 0pcs |
| 8,00 m de feixe (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | BS400 × 400 | 4pcs |
| 2,00 m | 50 × 3,0 | BS400 × 400 | 2pcs |
| 1,00 m | 50 × 3,0 | BS400 × 400 | 0pcs |
| 5,00 m Pillar | 4 conjuntos | 3,00 m | 50 × 3,0 | BS300 × 300 | 4pcs |
| 2,00 m | 50 × 3,0 | BS300 × 300 | 4pcs |
| 1,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| Cubo de feixe | Cube 400x400 | 0pcs |
| Torre da estrutura | Bloco de manga de treliça parafuso s | 4pcs |
| Base de aço s | 4pcs |
| Seção superior s | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |

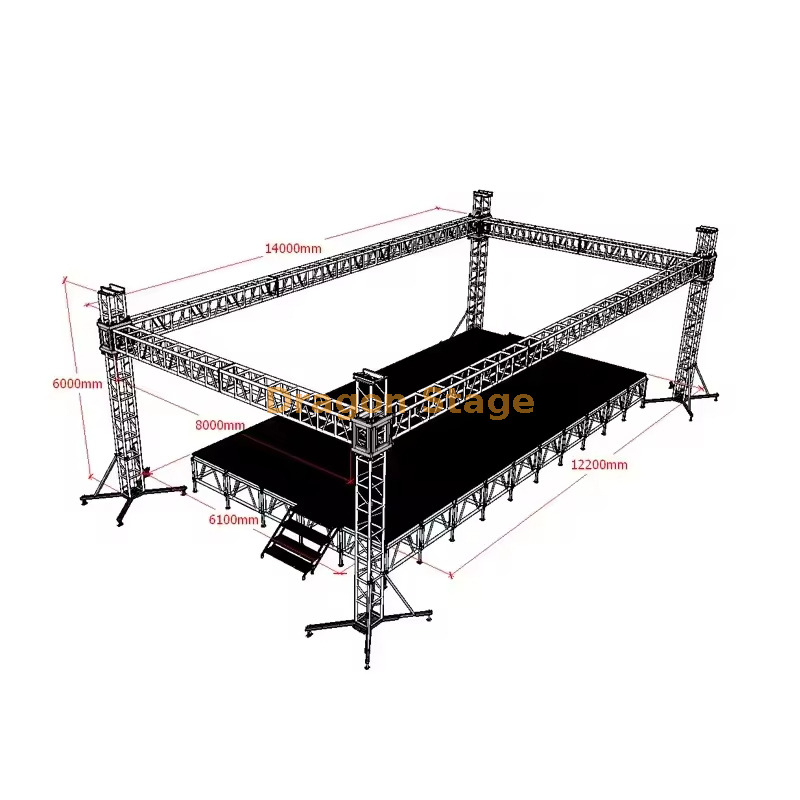

Sistema profissional de treliça para eventos de grande escala (14m x 8m x 6m)
Eleve o valor da sua produção com nosso sistema de treliça de iluminação de alumínio premium de 14 m de largura por 8 m de profundidade. Com uma altura livre de 6 m, esta estrutura robusta foi projetada para carregamento de alta capacidade, tornando-a a escolha ideal para equipamentos de iluminação profissional, suporte de tela LED e conjuntos de áudio massivos.
Construído em liga de alumínio de alta qualidade com qualidade aeronáutica, este sistema de treliça oferece o equilíbrio perfeito entre portabilidade leve e extrema integridade estrutural. O design modular permite montagem e desmontagem rápidas, enquanto os blocos de canto reforçados e os estabilizadores garantem a máxima segurança em locais internos e externos.
Principais especificações técnicas:
Largura Total: 14.000mm (14m)
Profundidade Total: 8.000mm (8m)
Altura Total: 6.000mm (6m)
Material: liga de alumínio de alta resistência
Aplicação: Concertos, Festivais, Feiras e Eventos Corporativos
Características: Pés de nivelamento integrados, treliça quadrada para serviço pesado e capacidade de amarração multiponto.
Esteja você organizando um festival de música ou o lançamento de um grande produto corporativo, esta treliça de 14m x 8m fornece a estrutura profissional necessária para apoiar sua visão com segurança e estilo.
Sistema de treliça de iluminação para eventos em alumínio resistente profissional de 14x8x6m (6m de altura)
1. Introdução
Para promotores de festivais regionais e produtoras de eventos, a estrutura aérea é a espinha dorsal do espetáculo técnico. O sistema de treliça de iluminação para eventos de alumínio para serviços pesados 14x8x6m da DragonStage é uma solução de engenharia de primeira linha, fornecendo 112 metros quadrados de área de desempenho profissional coberta. Apresentando uma folga vertical versátil de 6 metros e uma vão livre de alta resistência de 14 metros, este sistema é otimizado para produções que exigem equipamentos de alta capacidade para iluminação, áudio e telas de LED de grande formato. Utilizando uma estrutura de conexão de espigão de precisão e alumínio de nível industrial, esta estrutura oferece uma presença de palco imponente com os recursos de implantação rápida necessários para eventos modernos.
2. Desafios e soluções
Um grande desafio para vãos horizontais de 14 metros é gerenciar a “afundamento” ou deflexão estrutural sob o peso combinado do telhado e do equipamento técnico equipado. O DragonStage resolve isso utilizando a liga de alumínio 6061-T8 , que oferece dureza e resistência ao escoamento significativamente maiores do que as ligas padrão, garantindo que as vigas de 14 metros permaneçam rígidas sob carga. Outra preocupação crítica para estruturas de 6 metros de altura é a estabilidade contra cargas de vento laterais em ambientes externos. Nossas torres de suporte de solo apresentam bases reforçadas com estabilizadores estendidos e macacos de nivelamento resistentes para fornecer um centro de gravidade seguro. Para mitigar os riscos climáticos, a geometria inclinada do telhado facilita o escoamento da água em alta velocidade, evitando o perigoso acúmulo de peso de bolsas de água na cobertura de PVC durante chuvas fortes.
3. Principais recursos e benefícios
Este sistema 14x8x6m é fabricado em de classe aeroespacial liga de alumínio 6061-T8 . Este material especializado é tratado termicamente e trabalhado a frio para fornecer a melhor relação resistência-peso, garantindo que a estrutura permaneça um ativo profissional de longo prazo (Fonte: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
O sistema possui um elevador profissional de suporte de solo de 4 torres. Isso permite que toda a grade de 14x8m seja equipada com feixes de luz, conjuntos de linhas de áudio e cabeamento na altura da cintura antes de ser içada com segurança até seu ápice de 6 metros. De acordo com os padrões internacionais de segurança, o uso de um sistema de conexão tipo torneira (cônica) é superior para ambientes de concertos com alta vibração porque cria uma união sólida e unificada que elimina folgas estruturais (Fonte: https://www.plasa.org ).
Para garantir um ambiente de local completo, esta treliça foi projetada para integração perfeita com nossas plataformas modulares de alumínio para palco. Essas plataformas apresentam superfícies antiderrapantes de 18 mm e alta capacidade de suporte de carga, proporcionando uma base estável que corresponde ao nível profissional da plataforma suspensa (Fonte: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Seção de perguntas frequentes
P: 14x8m é um tamanho padrão para festivais regionais ao ar livre? R: Sim. Esta área fornece uma área de palco profissional de 112 m² que acomoda confortavelmente bandas completas, configurações de backline e posições técnicas de monitor.
P: Esta estrutura de 6 metros pode suportar telas de LED pesadas? R: Absolutamente. A treliça de caixa para serviço pesado 6061-T8 foi projetada especificamente para aparelhamento de alta capacidade. Para saber o peso específico do seu painel, entre em contato com nossos engenheiros para obter um relatório de cálculo de carga verificado.
P: A cobertura de PVC é retardante de fogo e à prova d'água? R: Sim. Nossas coberturas são feitas de PVC de 850g/m² que é à prova d'água, resistente a UV e atende aos padrões internacionais de segurança retardante de fogo B1/M2.
P: Como aumentamos o vão de 14 metros? R: O sistema utiliza um sistema de elevação de torre. Para uma grade deste tamanho, recomendamos o uso de talhas elétricas de corrente sincronizadas para garantir uma elevação segura, nivelada e eficiente.
5. Forte apelo à ação (CTA)
Garanta que sua próxima produção seja construída sobre uma base de engenharia de elite e segurança industrial. Entre em contato com a equipe de engenharia da DragonStage hoje para obter um orçamento personalizado no sistema de treliça de iluminação para eventos para serviços pesados de 14x8x6m. Baixe nossas especificações técnicas e comece a planejar sua temporada de shows de maior sucesso.
