Peso da embalagem: 3400kg

volume de embalagem: 32cbm

peso da embalagem: 3850kg

Volume de embalagem: 26cbm

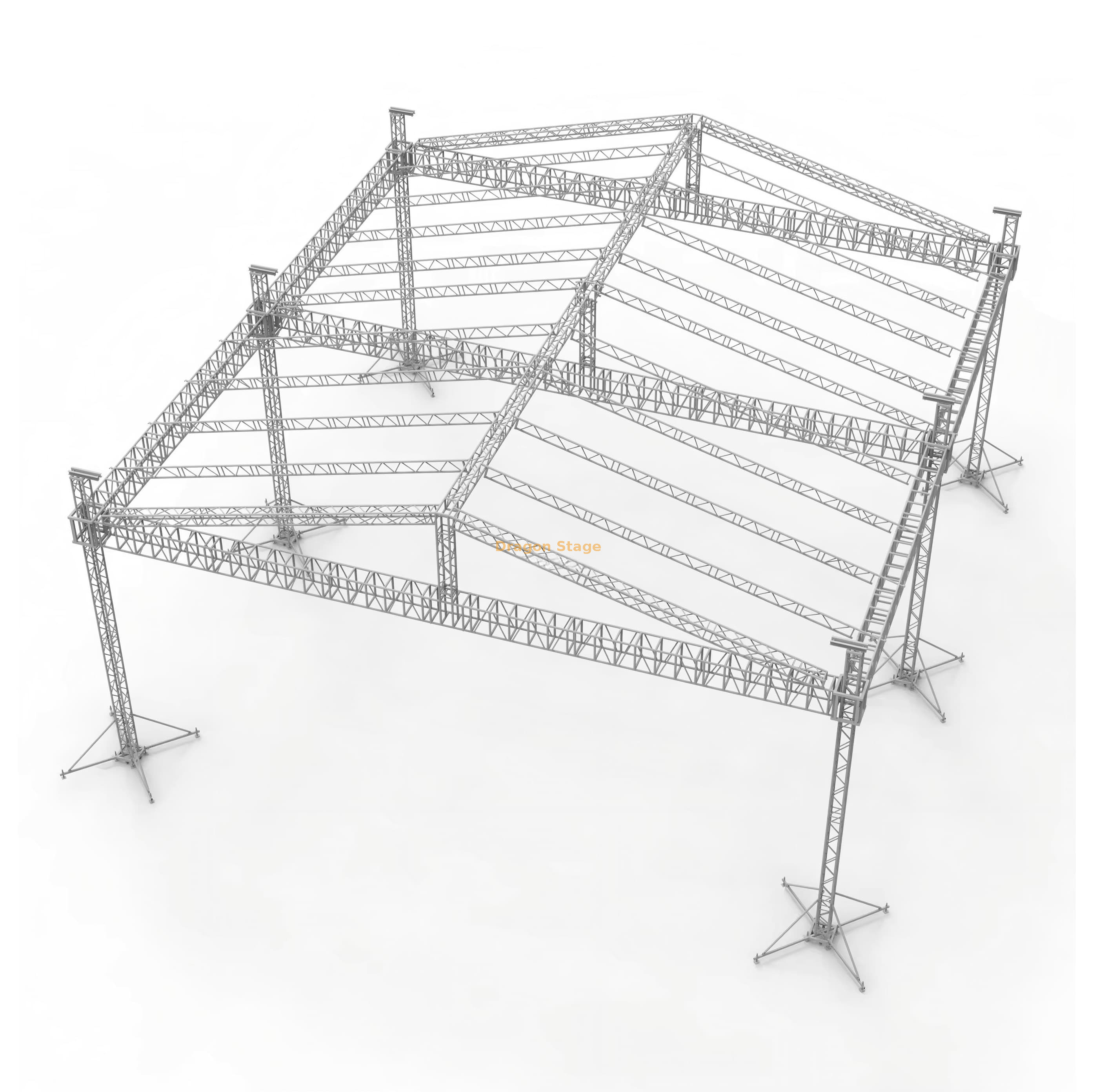

Grande evento de concerto de alumínio música áudio quadrado treliça de iluminação da igreja: 18m x 12m x 10m

Introdução: A solução definitiva para montagem externa de grande formato

A Dragon Stage treliça para eventos de grandes concertos de alumínio foi projetada para atender às demandas extremas de grandes produções ao ar livre, incluindo grandes concertos, grandes festivais de áudio e eventos religiosos com grande público. Este sistema possui uma área impressionante de 18m x 12m e uma altura substancial de 10m , apoiado por uma estrutura robusta para serviço pesado de suporte de solo de 6 pilares . Sua utilização da treliça principal CS500x600 garante capacidade máxima de carga para equipamentos extensos de iluminação, vídeo e áudio em todo o amplo vão de 18 metros.

Principais recursos e detalhamento de componentes

I. Estrutura de treliça de suporte de carga extrema

A estrutura é uma aula magistral em engenharia pesada, projetada para segurança e carga útil máxima:

• Dimensões da estrutura: 18 m de comprimento x 12 m de largura x 10 m de altura (aproximadamente 59 pés x 39,4 pés x 32,8 pés).

• Treliça de viga principal (CS500x600): Para transpor com segurança o imenso vão de 18 metros e lidar com as pesadas demandas da produção de concertos (grades de iluminação, estruturas lineares), as seções principais do telhado empregam a maior treliça de perfil da série, a CS500x600.

• Treliça de Pilar (CS350x350): Seis colunas verticais utilizam a treliça CS350x350 de alta capacidade , proporcionando estabilidade e resistência à compressão necessárias para a altura de elevação de 10 metros.

• Cobertura e cobertura: Uma grande cobertura de PVC de 350,16 m² está incluída para cobrir e proteger totalmente o palco e o equipamento das intempéries.

II. Sistema avançado de suporte terrestre

Os componentes da torre foram atualizados para suportar cargas mais altas e maior altura de elevação:

• Torres Atualizadas: Apresenta 6 conjuntos de componentes de torre, incluindo Bloco de Manga M , Base de Aço M e Seção Superior M . A designação 'M' significa componentes classificados para esta enorme escala e altura.

• Equipamento de elevação: 6 conjuntos de talhas manuais de 2 toneladas (BA05) fornecem a vantagem mecânica necessária para erguer a grande grade do telhado. Para uso pesado, a atualização para talhas elétricas de corrente é altamente recomendada para segurança e eficiência.

• Estabilização: 24 estabilizadores longos são fornecidos para aumentar significativamente a pegada e a estabilidade lateral da estrutura de 10 m de altura, fundamental para minimizar a oscilação e gerenciar as forças do vento.

III. Palco de concerto ajustável integrado

A plataforma de palco que acompanha é dimensionada para uma grande área de performance:

• Área de palco: Uma grande área de atuação de 17,08 m x 10,98 m (aproximadamente 56 pés x 36 pés).

• Altura do palco: O palco é altamente visível com uma faixa de altura ajustável de 1,2 m a 2 m (aproximadamente 4 pés a 6,5 ​​pés).

• Deck: usa 63 peças de cobertura de palco de madeira durável de 4 x 8 pés , suportadas por 80 bases ajustáveis ​​e tubos extensíveis.

Visão geral das especificações técnicas
