Peso da embalagem: 1550 kg
Volume de embalagem: 11cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Viga de 6,00 m (frente) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| VIO 5,00 M (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 5,00 m Pillar | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot S | 4pcs |
| Base de aço s | 4pcs |
| Seção superior s | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 2 conjuntos | .60 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 5 5,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 1pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 1pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 3,20 m de feixe oblíquo | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 3,20 m de escada treliça | 4 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 0pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 4pcs |
| 1,20 m | 50 × 3,0 | CL30.289*50 | 4pcs |
| Componentes do telhado |
| telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 0pcs |
| Conecte a placa com o grampo | 2pcs |
| Grampo único | 8pcs |
| Grampo duplo | 8pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 72.56 | 1pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 2,00 m de viga de asas | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 5,00 m de pilar de asas | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Torre das asas | Bloco de manga Spigot S | 2pcs |
| Base de aço s | 2pcs |
| Seção superior s | 2pcs |
| Guincho manual, ba05 2tons | 2pcs |
| Seção da dobradiça da torneira, altura 1m | 2pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 2pcs |
| Longo Outrigger | 8pcs |
| Acessório de treliça |
| Acoplador cônico e clipe e pino safrty | conjunto
inteiro |

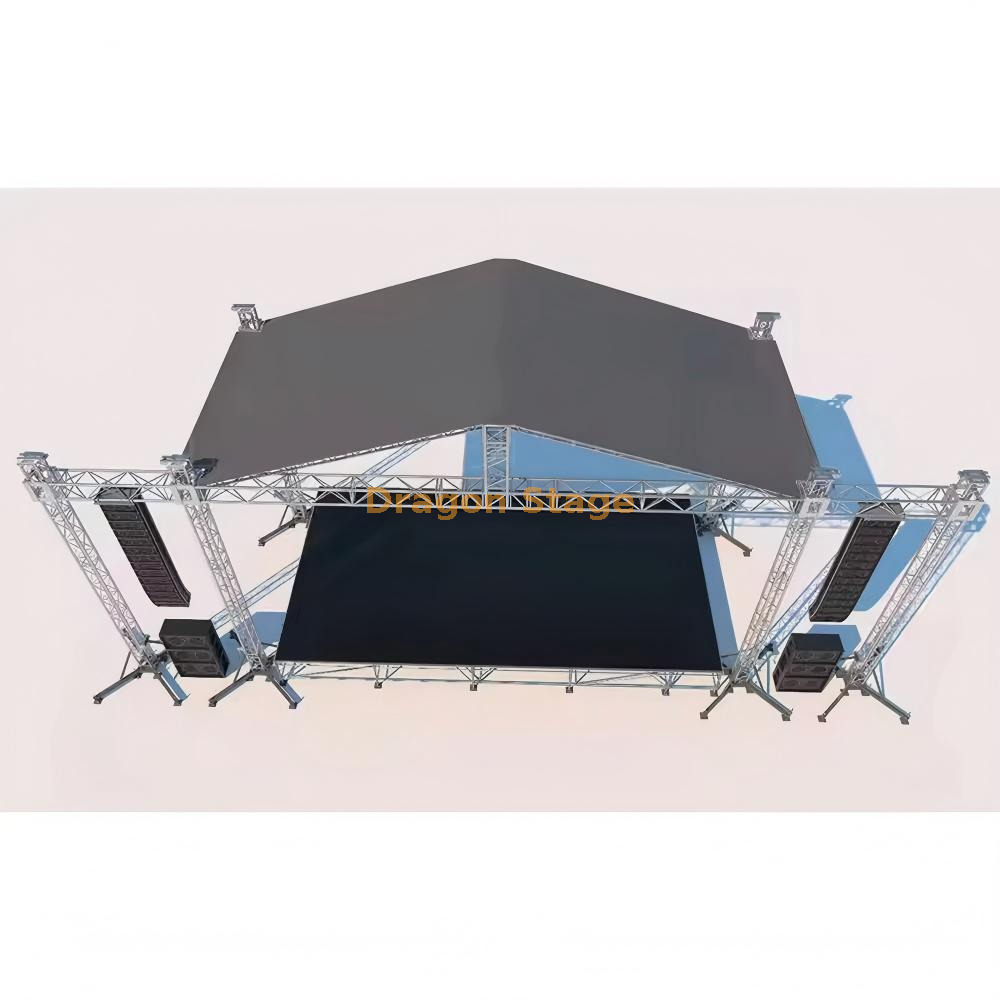

Sistema de treliça de iluminação externa para pista quadrada profissional 6x5x6m com asas de 1,5 m
1. Introdução
Desfiles de moda sofisticados e ativações de marcas ao ar livre exigem uma estética estrutural especializada que destaque o movimento na passarela e, ao mesmo tempo, forneça enorme flexibilidade de aparelhamento. O sistema de treliça de iluminação externa para pista quadrada de 6x5x6m da DragonStage foi projetado especificamente para esses ambientes de precisão. Apresentando um design exclusivo de 2 asas com largura de 1,5 m, este sistema permite a integração perfeita de componentes de áudio e vídeo fora do corredor principal de performance. Para os produtores de eventos, o desafio é criar uma 'estrutura' vertical de 6 metros de altura que forneça ângulos de iluminação superiores perfeitos sem atrapalhar as linhas visuais da pista - um desafio que este sistema modular de alumínio resolve com eficiência clínica.
2. Desafios e soluções
Uma das principais dificuldades na produção de pistas externas é o conflito “linha de visão versus som”. Grandes pilhas de alto-falantes no chão podem bloquear a visão do público, enquanto pendurá-los diretamente sobre a pista pode ser um risco à segurança. O DragonStage resolve isso com asas laterais de 1,5 m de largura, fornecendo pontos estabilizadores dedicados para line arrays que mantêm o áudio livre do caminho visual. Além disso, as pistas externas estão sujeitas a condições climáticas imprevisíveis; a chuva na superfície elegante da pista é um grande risco à segurança dos modelos. Nosso sistema de 6x5x6m inclui uma cobertura de PVC de alta tensão e um telhado inclinado que garante o escoamento imediato da água, mantendo a “passarela” seca e os componentes eletrônicos de iluminação protegidos durante todo o show.
3. Principais recursos e benefícios
A estrutura é fabricada em liga de alumínio 6082-T6 de grau aeroespacial, oferecendo uma alta relação resistência-peso que é essencial para estruturas com asas em balanço (Fonte: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ). Isso garante que as torres de 6 metros mantenham a verticalidade mesmo quando suportam cargas deslocadas de pesados painéis laterais de LED ou alto-falantes.
O sistema apresenta um design modular de suporte ao solo, permitindo que a grelha de iluminação seja pré-montada ao nível do chão. Isto é particularmente benéfico para desfiles de moda, onde o foco da iluminação deve ser exato; os técnicos podem ajustar as “portas do celeiro” e os ângulos antes de içar a plataforma até o pico de 6 metros. De acordo com os padrões de segurança da indústria para estruturas de moda e eventos, o uso de blocos de mangas reforçados é fundamental para manter a estabilidade em altura (Fonte: https://www.lsionline.com ).
Além disso, esta treliça de iluminação foi projetada para ser perfeitamente compatível com nossas plataformas de palco de alumínio personalizáveis, que podem ser configuradas em uma pista de 5 metros ou mais com superfície antiderrapante profissional (Fonte: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ). Esta abordagem integrada garante que a grade de iluminação e o piso da pista estejam perfeitamente alinhados para uma produção simétrica.
4. Seção de perguntas frequentes
P: As asas de 1,5 m são fortes o suficiente para telas de LED? R: Sim. As asas são reforçadas para suportar cargas distribuídas, tornando-as ideais para banners verticais de LED ou sinalização de marca.
P: Este sistema pode ser instalado em um estacionamento? R: Absolutamente. Nossas bases de torre incluem macacos de nivelamento resistentes que podem compensar a inclinação do asfalto ou do pavimento irregular.
P: A cobertura de PVC é retardante de fogo? R: Sim, a cobertura atende aos padrões internacionais de segurança contra incêndio B1/M2, tornando-a segura para uso com iluminação teatral de alta temperatura.
P: Qual é a vantagem do design 'Quadrado'? R: O perfil de treliça quadrada oferece resistência superior a forças de 'torção' em comparação com a treliça triangular, o que é vital ao usar asas laterais para áudio.
5. Forte apelo à ação (CTA)
Crie uma experiência de pista de classe mundial com um equipamento estrutural construído para oferecer estilo e segurança. Contate a equipe de engenharia da DragonStage para uma configuração personalizada do sistema de treliça de iluminação de pista de 6x5x6m. Baixe nossos desenhos técnicos hoje e comece a planejar seu próximo evento de moda de alto impacto.
