Volume de embalagem: 27cbm
peso da embalagem: 2850kg
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 16,00 m de feixe (frente) | 3 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 12pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Bave de 12,00 m (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 11,00 m Pilar | 6 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 18 pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot S | 6pcs |
| Base de aço s | 6pcs |
| Seção superior s | 6pcs |
| T2, motor elétrico, marca chinesa, carga: 1000 kg, comprimento da corrente: 25 m, velocidade de elevação : 3,2 m / min, 380V-3frase, saída: 750 W, Ins.class: F, corpo | 6pcs |
| T3, controlador de talha elétrica, 1 unidade pode controlar o motor de 8 unidades. | 1pcs |
| Seção da dobradiça da torneira, altura 1m | 6pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 6pcs |
| Longo Outrigger | 24pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 3 conjuntos | 1,60 m | 50 × 3,0 | CS289 × 289 | 3pcs |
| 12,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 8,20 m de feixe oblíquo | 6 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 12pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 2,20 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 8,20 m de escada treliça | 8 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 16pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 0pcs |
| 2,20 m | 50 × 3,0 | CL30.289*50 | 8pcs |
| Componentes do telhado |
| telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 1pcs |
| Conecte a placa com o grampo | 3pcs |
| Grampo único | 16pcs |
| Grampo duplo | 12pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 312.16 | 1pcs |

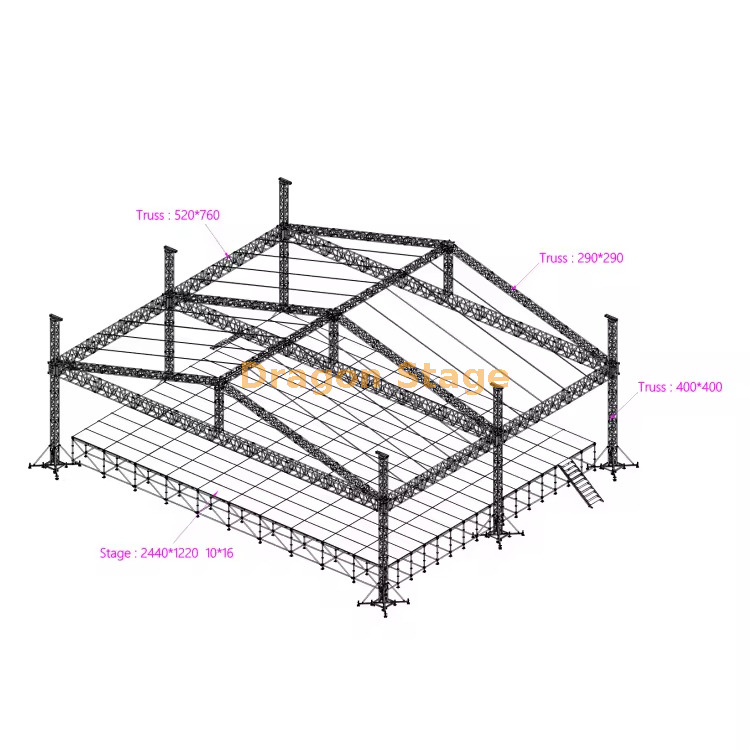

Sistema profissional de treliça de telhado de palco de alumínio com som e iluminação 16x12x12m
1. Introdução
Para apresentações em estádios e grandes festivais ao ar livre, a altura e a extensão são os dois fatores mais críticos no design do palco. A treliça portátil de iluminação de palco de alumínio com som DragonStage 16x12x12m é uma solução estrutural monumental projetada para eventos de alta capacidade. Fornecendo uma ampla área coberta de 192 metros quadrados e um espaço vertical imponente de 12 metros, este sistema foi construído para abrigar os equipamentos de iluminação e sistemas de som line array mais exigentes do mundo. Este sistema é referência para empresas de produção que necessitam de uma presença de “grande palco” com a modularidade da engenharia do alumínio.
2. Desafios da indústria e soluções profissionais
O principal desafio de engenharia para uma estrutura desta magnitude é o gerenciamento dinâmico de carga de um vão de 16 metros a uma altura de 12 metros. Nessas dimensões, o cisalhamento do vento torna-se um fator importante, e o peso da treliça em si requer um cálculo preciso para evitar a fadiga estrutural.
DragonStage aborda esses desafios utilizando liga de alumínio 6082-T6 resistente com espessuras de parede reforçadas (até 4 mm ou 5 mm em seções críticas). O vão de 16 m é suportado por um sistema de torre especializado que utiliza blocos de manga resistentes e dobradiças de aço para garantir que a carga vertical seja transferida diretamente para o solo. Para gerenciar os riscos ambientais, o sistema foi projetado para interagir com lastro de água de alta capacidade ou pesos de concreto, garantindo que as torres de 12 metros permaneçam no prumo mesmo em condições desafiadoras de vento. O projeto de suporte de solo permite que todo o telhado de 16x12m seja pré-montado e elevado com segurança usando talhas elétricas de corrente de alto torque (Fonte: https://www.dragontruss.com/Aluminum-Truss-pl3962133.html ).
3. Principais recursos e benefícios operacionais
A treliça de iluminação de 16x12x12m foi projetada como um investimento em infraestrutura de longo prazo para casas de produção de elite.
Capacidade livre de 16 metros
As vigas principais deste sistema são projetadas para fornecer um vão livre de 16 metros sem a necessidade de suportes centrais. Isso permite vistas desobstruídas do palco e fornece aos designers de iluminação uma enorme tela para efeitos aéreos. Ao usar parafusos reforçados ou treliças de espiga , o sistema mantém uma alta carga de trabalho seguro (SWL), capaz de suportar várias toneladas de iluminação, telas de LED e sistemas de PA (Fonte: https://www.dragontruss.com/Stage-Truss-pl3452133.html ).
Projeção sonora vertical de 12 metros
A altura é essencial para áudio de longo alcance. As torres de 12 metros permitem que as equipes de produção pendurem clusters de line array a uma altura que garanta níveis consistentes de pressão sonora, mesmo para públicos a centenas de metros de distância. 1 O sistema integrado de elevação da torre é compatível com guinchos manuais e elétricos, dando às equipes a flexibilidade de montar todo o show na altura da cintura antes de içá-lo até sua altura de acabamento de 12 metros (Fonte: https://www.dragontruss.com/Speaker-Truss-pl3352133.html ).
Engenharia Certificada TUV
A segurança nesta escala não é negociável. Cada solda, pino e acoplador no sistema 16x12x12m adere aos padrões de segurança internacionais TUV e SGS . Cada compra vem com um relatório estrutural abrangente, que é vital para obter as aprovações de engenharia necessárias para eventos em estádios e no centro da cidade. A cobertura de PVC de alta tensão também é retardadora de fogo e resistente a UV, garantindo desempenho em qualquer clima (Fonte: https://www.dragontruss.com/TUV-Report-dc249965.html ).
4. Perguntas frequentes práticas para profissionais de palco
| Pergunta | Responder |
| P: Qual é a capacidade de carga total para o vão de 16 m? | A capacidade varia de acordo com o perfil da treliça (por exemplo, 400x600mm), mas este sistema normalmente é classificado para cargas distribuídas superiores a 3.000kg. |
| P: Quantos contêineres de transporte são necessários? | Um sistema completo de 16x12x12m normalmente requer um contêiner High-Cube de 40 pés para transporte seguro de todos os componentes. |
| P: A altura de 12 m pode ser ajustada para locais menores? | Sim, as seções modulares dos pilares permitem definir a altura em 8m, 10m ou 12m completos dependendo do evento. |
| P: Como o telhado lida com chuvas fortes? | Usamos uma estrutura em A de alta tensão ou um design de telhado curvo com tensores internos para garantir a drenagem imediata da água. |
5. Forte apelo à ação (CTA)
Dimensione sua produção para níveis de estádio com uma estrutura projetada para segurança absoluta e impacto massivo. Confie no DragonStage para a estabilidade que seus maiores eventos exigem.
Você gostaria que eu fornecesse uma análise de carga personalizada para sua lista de equipamentos específica ou uma cotação de frete para o sistema 16x12x12m para sua localização?
