peso da embalagem: 1270kg

Volume de embalagem: 12cbm

Especificações principais

Treliça de telhado plano de 24 pés × 24 pés

A grade de treliça superior mede aproximadamente:

24 pés de largura x 24 pés de profundidade
(7,32 m x 7,32 m)

Ao contrário dos sistemas de estrutura em A ou telhado curvo, este produto usa um layout de treliça plana retangular.

A treliça do perímetro externo cria a estrutura principal de 24 pés x 24 pés, enquanto seções adicionais da treliça são posicionadas dentro da área do telhado.

Esta configuração é adequada para clientes que procuram uma grade aérea regular para equipamentos de eventos, em vez de um perfil de telhado inclinado ou curvo.

Para outras configurações de telhado, consulte a linha completa de Roof Truss .

Torres de treliça de alumínio de 20 pés

A estrutura do telhado plano é sustentada por quatro torres verticais de treliça de alumínio.

Altura especificada da torre:

20 pés / aproximadamente 6,10 m

O arranjo da torre cria uma área de eventos aberta sob a treliça aérea.

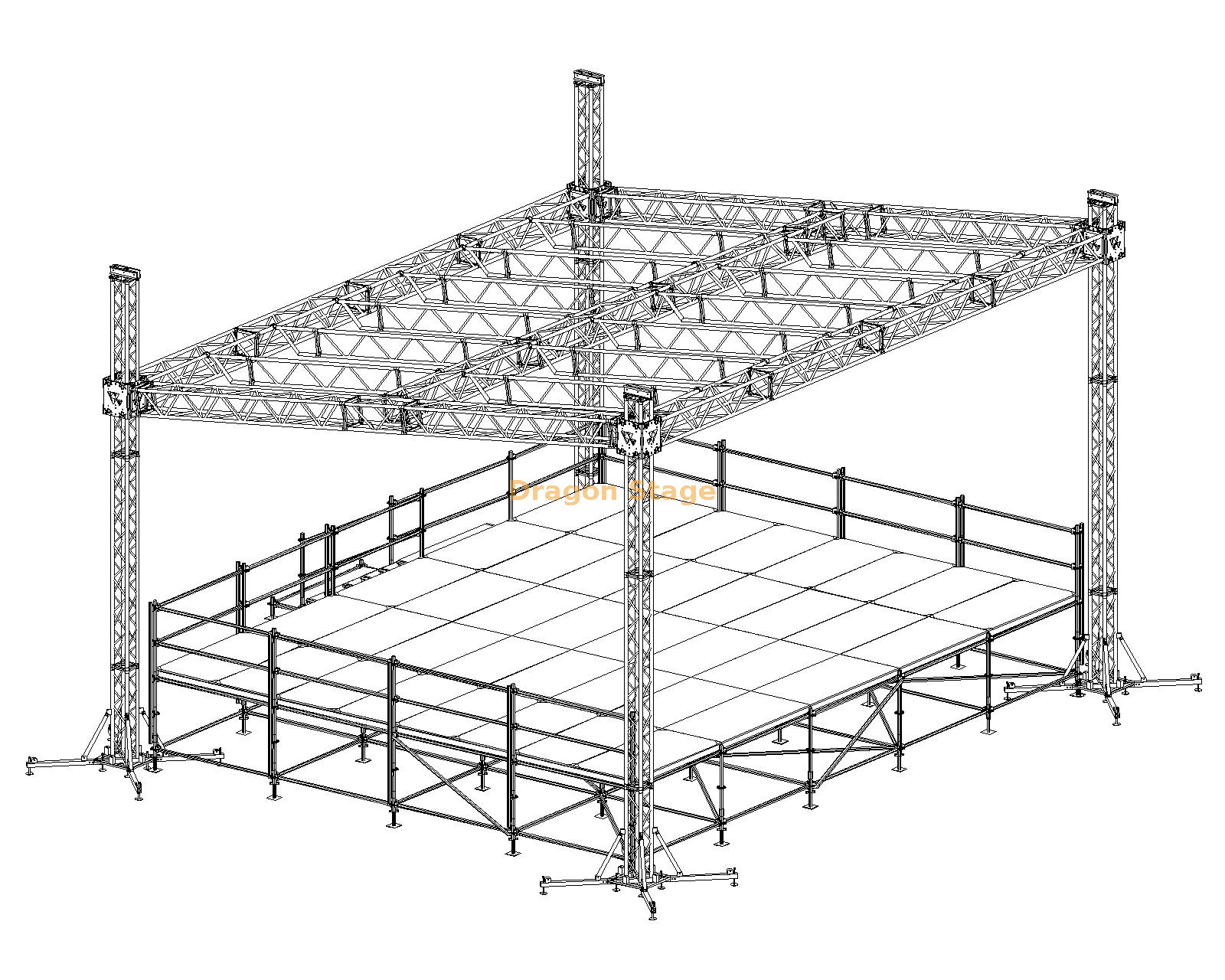

O desenho mostra as bases das torres estendendo-se para fora em torno das quatro posições principais da torre. A configuração final da base, estabilizador, lastro ou ancoragem deve ser determinada de acordo com os requisitos reais do projeto, em vez de presumida apenas a partir da ilustração.

Grade de treliça cruzada interna

Uma característica notável deste sistema de 24 pés x 24 pés é que a estrutura suspensa não é simplesmente um perímetro quadrado vazio.

O desenho inclui múltiplas seções internas de treliça dentro da estrutura principal do telhado.

Isso fornece posições adicionais onde o layout do evento pode exigir iluminação ou outros equipamentos de produção.

Para fins de cotação, os clientes devem fornecer o layout planejado do equipamento para que o arranjo de treliça necessário possa ser confirmado antes da produção.

A DragonStage também fornece componentes individuais de treliça de alumínio para sistemas de eventos personalizados.

Configuração de elevação de quatro torres

O desenho mostra um arranjo típico de montagem baseado em torre com a estrutura de treliça superior conectada nos quatro cantos através de conjuntos manga-bloco.

Este tipo de configuração pode tornar a instalação mais prática do que montar toda a estrutura do telhado diretamente na altura final de trabalho.

O equipamento de elevação exato, o procedimento de montagem e o método de operação devem ser confirmados de acordo com a configuração final fornecida.

Aplicações de eventos adequadas

O tamanho de 24 pés x 24 pés fornece uma área de treliça de evento compacta a média, adequada para aplicações como:

• Concertos de pequeno e médio porte

• Apresentações de DJ

• Eventos corporativos

• Promoções ao ar livre

• Instalações de iluminação

• Produções teatrais

• Festivais

• Eventos de exposição

• Áreas de atuação temporárias

O mesmo conceito de telhado plano também pode ser fabricado em diferentes dimensões para espaços de eventos maiores ou menores.

Opções de cobertura de telhado

O desenho fornecido para este produto mostra uma treliça plana aberta em vez de um sistema de cobertura de telhado à prova de intempéries confirmado.

Portanto, uma membrana de telhado de PVC ou outra cobertura à prova de intempéries não está automaticamente incluída nesta descrição do produto..

Se um cliente precisar de um telhado coberto, especifique:

• Material de cobertura

• Área de cobertura necessária

• Uso interno ou externo

• Requisitos de cobertura lateral

• Local de instalação

• Requisitos ambientais

A adição de uma membrana de telhado altera as condições que atuam na estrutura, por isso deve ser confirmada como parte do projeto real, em vez de presumida a partir do termo "treliça de telhado plano".

Plataforma de palco opcional

O desenho de referência também mostra um palco modular elevado sob a estrutura de treliça.

No entanto, nenhuma dimensão do palco foi especificada para este produto.

O palco deve, portanto, ser tratado como um sistema opcional, em vez de ser incluído automaticamente na especificação da treliça de telhado plano de 24 pés x 24 pés.

Se necessário, a DragonStage pode fornecer a treliça suspensa juntamente com um pacote de palco de evento correspondente.

Fabricação Personalizada

A configuração de 24 pés x 24 pés x 20 pés representa este tamanho específico do produto.

A DragonStage pode fabricar sistemas semelhantes de treliças para telhados planos com diferentes:

• Larguras do telhado

• Profundidades do telhado

• Alturas da torre

• Seções transversais de treliça

• Layouts de treliça interna

• Configurações de torre

• Dimensões do palco

• Posições do equipamento

• Acabamentos de superfície

• Acessórios

Para clientes que necessitam de um pacote completo de palco e treliça personalizado, a DragonStage pode preparar a configuração do componente de acordo com o desenho do projeto fornecido e os requisitos do equipamento.

O que pode ser incluído no fornecimento?

Dependendo do orçamento final, o pacote de treliça para telhado plano pode incluir:

Componentes de treliça de telhado

• Treliça de alumínio perimetral

• Treliça cruzada interna

• Conexões de canto

• Hardware de conexão necessário

Componentes da Torre

• Quatro torres de treliça de alumínio

• Blocos de manga

• Componentes de conexão de torre

• Componentes básicos

• Acessórios de torre necessários

Componentes opcionais

• Plataforma de palco

• Escadas de palco

• Guarda-corpos

• Treliça de suporte de iluminação

• Treliça de equipamento adicional

• Outros acessórios para eventos

O BOQ final deve ser preparado de acordo com o desenho confirmado e não estimado apenas a partir da imagem do produto.

Que informações precisamos para cotação?

Para um sistema de treliça de telhado plano semelhante, forneça:

• Largura e profundidade necessárias do telhado

• Altura necessária da torre

• Uso interno ou externo

• Local de instalação

• Quantidade e peso do equipamento de iluminação

• Telas de LED, se houver

• Alto-falantes ou line arrays, se houver

• Outros equipamentos suspensos

• Posições de equipamento necessárias

• Se uma cobertura de telhado é necessária

• Se uma plataforma de palco é necessária

• Dimensões do palco, se necessário

• Condições do solo

• Desenhos de projeto disponíveis

Para projetos personalizados de palco e treliça, você também pode entrar em contato com a DragonStage através de nosso serviço de produção de palco personalizado .

Nota importante de engenharia

As dimensões confirmadas do produto são:

Armação do telhado: 24 pés × 24 pés
Altura da torre: 20 pés

O desenho também suporta a identificação de uma configuração de cobertura plana de quatro torres com treliças internas.

No entanto, a informação fornecida não estabelece:

• Seção transversal da treliça

• Especificação do tubo principal

• Carga suspensa permitida

• Carga máxima de iluminação

• Carga de alto-falante ou LED

• Resistência ao vento

• Requisito de lastro

• Requisito de ancoragem

• Carga de vento na cobertura do telhado

• Fator de segurança

• Aprovação de engenharia

Esses itens dependem da configuração final do equipamento, ambiente de instalação, condições do solo, requisitos de cobertura e verificação de engenharia.

Perguntas frequentes

Qual é o tamanho deste sistema de treliça de telhado plano?

A estrutura de treliça suspensa mede aproximadamente 24 pés x 24 pés (7,32 m x 7,32 m).

Qual a altura das torres?

A altura especificada da torre é de 20 pés, aproximadamente 6,10 m.

Quantas torres são usadas?

Esta configuração utiliza quatro torres verticais de treliça de alumínio.

O telhado inclui treliça interna?

Sim. O desenho fornecido mostra vários membros internos da treliça dentro da estrutura perimetral de 24 pés x 24 pés.

O palco está incluído?

Um estágio é mostrado no desenho de referência, mas suas dimensões não foram especificadas para este produto. Portanto, pode ser fornecido como um sistema personalizado opcional.

Esta treliça de telhado plano inclui uma cobertura à prova d"água?

Não automaticamente. O desenho atual mostra uma estrutura de treliça aberta. Se for necessário PVC ou outra cobertura de telhado, isso deverá ser especificado separadamente.

O equipamento de iluminação pode ser pendurado na armação do telhado?

A estrutura pode ser configurada de acordo com os requisitos do equipamento do evento, mas o tipo de equipamento, a quantidade, o peso individual, o peso total e as posições de suspensão devem ser fornecidos antes que a configuração apropriada possa ser confirmada.

A DragonStage pode fabricar outros tamanhos?

Sim. As dimensões do telhado, a altura da torre, o layout da treliça interna e os componentes do palco relacionados podem ser personalizados de acordo com o projeto.
