Treliça portátil de alumínio para iluminação de palco Gentry 12x6m
Volume de embalagem: 4CBM
Peso da embalagem: 450kg
| Item | Especificação (SQURE TRUSS) | Qty |
| comprimento (m) | tubo principal (mm) | tamanho (mm) |
| Feixe | 3 | 50 × 3,0 | CS389 × 389 | 3 pcs |
| 2 | 50 × 3,0 | CS389 × 389 | 1 pcs |
| 1 | 50 × 3,0 | CS389 × 389 | PCs |
| 0.5 | 50 × 3,0 | CS289 × 289 | 2 pcs |
| Pilar | 3 | 50 × 3,0 | CS289 × 289 | 2 pcs |
| 2 | 50 × 3,0 | CS289 × 289 | 2 pcs |
| 1 | 50 × 3,0 | CS289 × 289 | 2 pcs |
| 0.5 | 50 × 3,0 | CS289 × 289 | PCs |
| Torre | Bloco de manga Spigot S | 2 pcs |
| Base de aço s | 2 pcs |
| Seção superior s | 2 pcs |
| Guincho manual, ba05 2tons | 2 pcs |
| Seção da dobradiça da torneira, altura 1m | 2 pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 2 pcs |
| Longo Outrigger | 8 pcs |
| Acessório de treliça | Acoplador cônico e clipe e pino safrty | conjunto
inteiro |
O que é uma treliça de iluminação de pórtico?
Uma treliça de iluminação de pórtico é uma estrutura portátil de suporte de solo que consiste em duas torres verticais conectadas por uma viga de treliça horizontal. Ele fornece um método seguro e eficiente de suspensão de iluminação de palco, banners, telas de LED e equipamentos de produção leves, sem a necessidade de pontos de amarração permanentes.
Em comparação com grandes sistemas de treliça de telhado, uma treliça de pórtico é mais rápida de montar, mais fácil de transportar e ideal para eventos temporários internos e externos.
Visão geral do produto

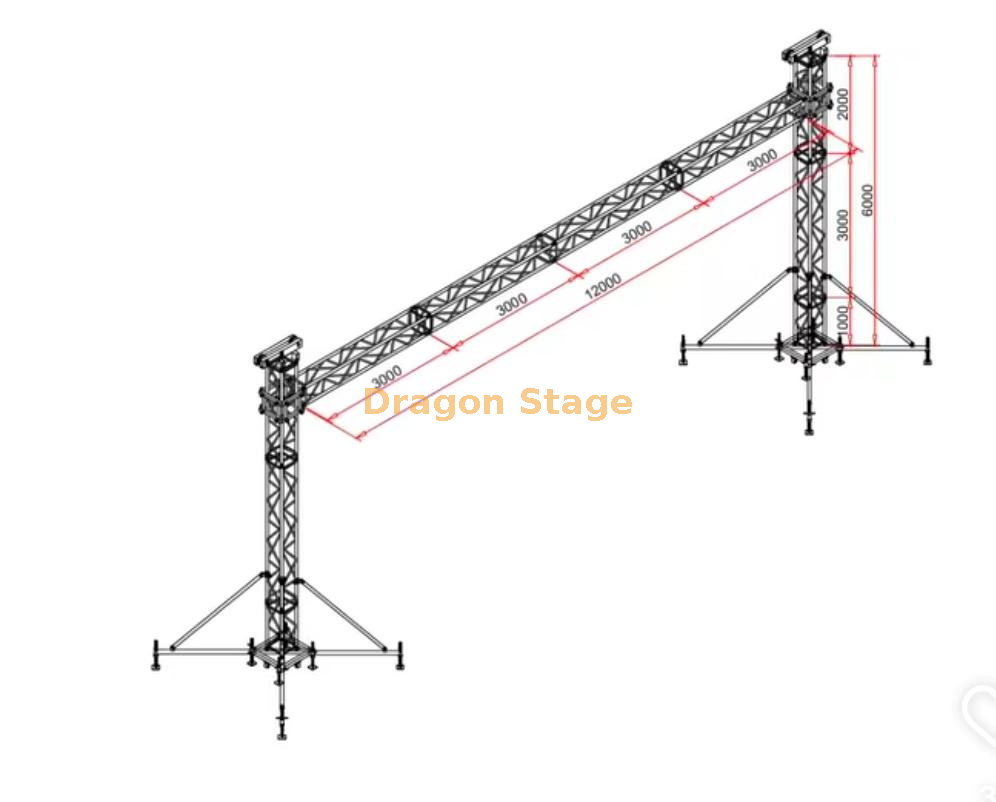

Este sistema portátil de treliça de pórtico de alumínio oferece um vão máximo de 12m com uma altura estrutural de 6m . O design modular permite diferentes combinações de largura e altura, tornando-o adequado para concertos, exposições, festivais e eventos corporativos.
O sistema utiliza um mecanismo de elevação de bloco de manga profissional, permitindo que a viga horizontal seja elevada com segurança após a montagem.
Saiba mais sobre nossas soluções completas de engenharia:
https://www.dragontruss.com/engineering-solution.html
Especificações principais
Dimensões Máximas
Largura: 12m
Altura: Até 6m
Configurações ajustáveis
Largura: 3,5m a 12m
Altura: 3m a 6m
Componentes Principais
fardo de alumínio do feixe de 389×389mm
fardo de torre de alumínio de 289×289mm
Blocos de manga
Talhas manuais de corrente de 2 toneladas
Bases de aço
Seções de base articuladas
estabilizadores longos
Eslingas de fibra
Acopladores cônicos completos, pinos e clipes de segurança
Informações de embalagem
Por que escolher um sistema de treliça Gantry?
Instalação rápida
O sistema de elevação do bloco de manga permite que os instaladores montem a estrutura no nível do solo antes de levantar a viga com segurança até a posição.
Saiba mais sobre os métodos de instalação:
https://www.dragontruss.com/Installation-Methodology-for-Modular-Stage-Truss-Scaffold-Systems.html
Projeto Modular
Diferentes comprimentos de feixe e alturas de torre podem ser combinados para criar configurações adequadas para vários locais.
Compreendendo a engenharia modular:
https://www.dragontruss.com/Modular-System-Logic-for-Stage-Truss-Scaffold.html
Excelente mobilidade
Todo o sistema foi projetado para transporte repetido e montagem rápida, tornando-o ideal para produções itinerantes e locadoras.
Aplicações Típicas

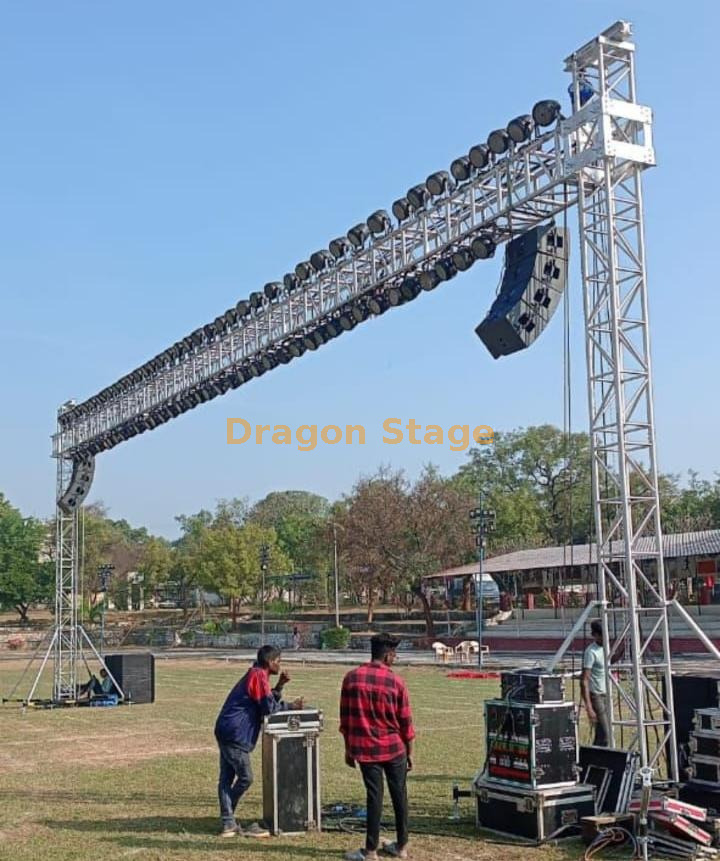

Suporte para iluminação de concertos
Ideal para apoiar:
https://www.dragontruss.com/Concert-Event.html
Eventos Corporativos
Adequado para:
Conferências
Lançamentos de produtos
Cerimônias de premiação
Apresentações internas
Estruturas de entrada da exposição
A estrutura do pórtico também pode ser usada como:
Portal de entrada
Área de registro
Estrutura da marca
https://www.dragontruss.com/Exhibition-Booth.html
Instalações temporárias ao ar livre
Com estabilizadores e lastros adequados, o sistema de pórtico é adequado para produções temporárias ao ar livre.
Exemplos de aplicação:
https://www.dragontruss.com/applications.html
Considerações de Engenharia
Sistema de levantamento de bloco de manga
Ao contrário das estruturas de treliça fixas, os sistemas de pórtico utilizam blocos de manga e talhas manuais para elevar a viga após a montagem. Isto melhora a segurança da instalação e reduz o trabalho em altura.
Capacidade de carga
A carga permitida depende de:
Os cálculos de carga devem sempre ser realizados antes da instalação.
https://www.dragontruss.com/load-análise-for-modular-stage-systems.html
Estabilidade Estrutural
Os estabilizadores longos melhoram significativamente a estabilidade, aumentando a área de apoio efetiva.
Onde a ancoragem ao solo não for possível, deverão ser considerados sistemas de lastro.
Recomendações de segurança:
https://www.dragontruss.com/safety-standards-engineering-constraints.html
Qualidade dos Materiais
O sistema de treliça é fabricado a partir de ligas estruturais de alumínio de alta resistência, proporcionando excelente desempenho de resistência ao peso e resistência à corrosão.
Saber mais:
https://www.dragontruss.com/Aluminum-Material-Guide-for-Truss-Systems-Structural-Properties-Grade-Comparison-Engineering-Applications-id41161655.html
Perguntas frequentes
A largura e a altura podem ser personalizadas?
Sim. Tanto o vão quanto a altura da torre podem ser personalizados de acordo com os requisitos do projeto.
Isso suporta telas de LED?
Sim, desde que a estrutura seja projetada de acordo com as condições de carga e vento exigidas.
Isso é adequado para uso externo?
Sim. Devem ser usados estabilizadores, lastros ou ancoragens no solo adequados, dependendo das condições do local.
Qual é a diferença entre uma treliça de pórtico e uma treliça de telhado?
Uma treliça de pórtico suporta equipamentos usando uma estrutura simples de duas torres, enquanto uma treliça de telhado inclui uma estrutura de telhado completa capaz de suportar sistemas maiores de iluminação e proteção contra intempéries.
Soluções relacionadas
Sobre o Estágio do Dragão
A Dragon Stage fabrica sistemas modulares de treliças de alumínio para concertos, exposições, estruturas arquitetônicas e produções de eventos em todo o mundo. Oferecemos consultoria de engenharia, projeto estrutural personalizado e serviços completos de fabricação.
