peso da embalagem: 7940kg

volume de embalagem: 132cbm

conector cubo BS520X760MM 30 unidades

treliça de conexão BS520X760MM 3,08m 25pcs

treliça de conexão BS520X760MM 3m 8pcs

cobertura para o telhado do túnel

peso da embalagem: 6450kg

volume de embalagem: 45cbm

Especificações principais

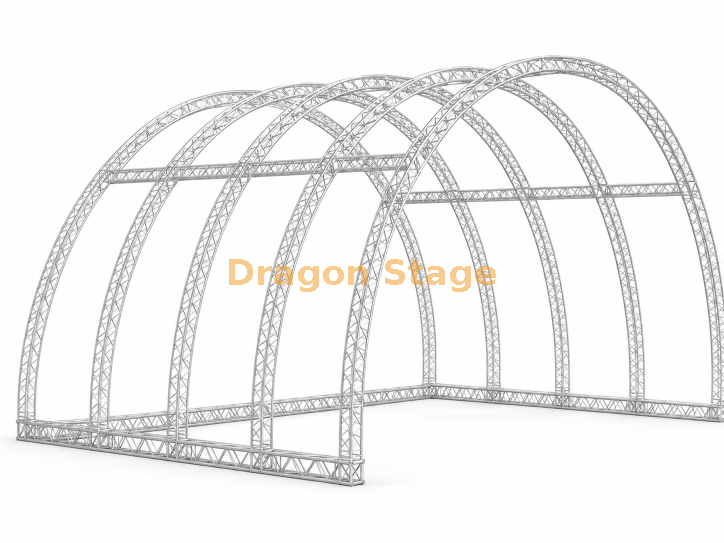

Estrutura de treliça de alumínio curvada de 24m de largura

A estrutura superior do evento tem um tamanho geral solicitado de:

24m de largura x 18m de profundidade x 15m de altura

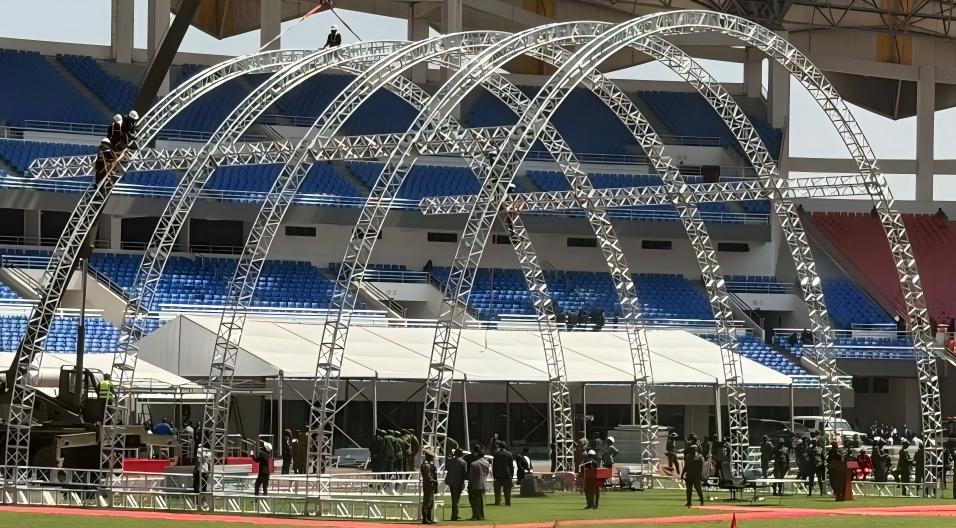

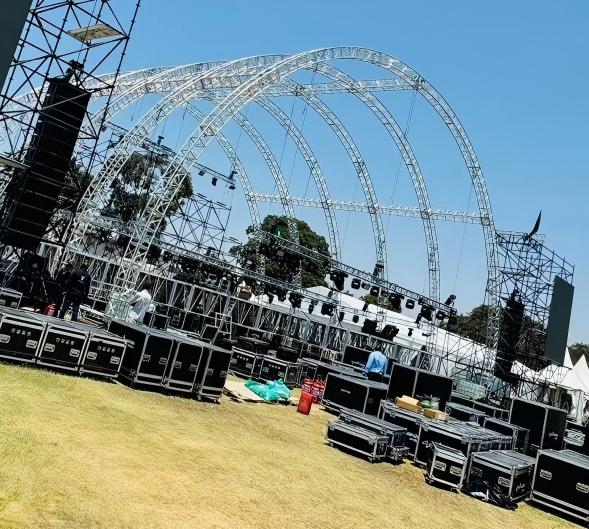

Sua característica mais reconhecível é a série de grandes arcos curvos de treliça de alumínio que se estendem por toda a área do evento.

As treliças curvas são conectadas por seções de treliça longitudinais retas para formar uma estrutura completa de eventos temporários.

Comparado com uma estrutura de treliça retangular convencional, este tipo de configuração de múltiplos arcos proporciona um perfil visual distinto e uma grande área aberta abaixo da estrutura de treliça.

Para outros produtos que usam este tipo de geometria, consulte nosso sistema típico de treliça de telhado curvo.

Palco para eventos grandes de 21,96 m × 14,4 m

A etapa solicitada para este projeto mede:

21,96 m de largura x 14,4 m de profundidade x 2 m de altura

Isso cria uma grande área elevada de desempenho e eventos abaixo da estrutura de treliça curva.

A DragonStage pode fornecer o palco junto com o sistema de treliça para que o cliente não precise adquirir os principais componentes do palco e da estrutura aérea de fornecedores separados.

Dependendo da configuração final confirmada, um pacote completo de palco pode incluir:

• Plataformas de palco modulares

• Estrutura de apoio ao palco

• Componentes de base ajustáveis

• Componentes de conexão

• Escadas de palco

• Guarda-corpos quando necessário

• Acessórios de palco relacionados

Os clientes que procuram outras configurações de plataforma também podem navegar em nossa linha de produtos Aluminum Stage .

Configuração de treliça multiarco grande

A estrutura de referência do cliente utiliza múltiplos arcos de treliça curvados em vez de uma única viga frontal e traseira no teto.

A partir das imagens de referência fornecidas, o conceito do produto inclui:

• Vários grandes arcos de treliça de alumínio curvos

• Conexões de treliça retas longitudinais

• Seções de treliça perimetral

• Grande espaço claro para eventos abaixo da estrutura

• Plataforma de palco grande separada abaixo

O número exato de arcos, raio do arco, seção transversal da treliça, comprimentos dos segmentos e configuração da conexão devem ser confirmados no desenho final antes da cotação e produção.

DragonStage não determinará essas especificações apenas pela foto de referência.

Adequado para aplicações em grandes eventos

Uma estrutura de 24m × 18m × 15m é significativamente maior do que uma estrutura típica de treliça para pequenos eventos.

Este tipo de sistema customizado pode ser considerado para aplicações como:

• Cerimônias no estádio

• Produções de concertos

• Festivais de música

• Grandes eventos corporativos

• Cerimônias de eventos esportivos

• Celebrações públicas

• Grandes instalações temporárias para eventos

A estrutura curva aberta também pode ser usada como base para iluminação personalizada, decoração, branding ou outros arranjos de equipamentos para eventos, uma vez confirmados os requisitos reais do equipamento.

Treliça e palco fornecidos como um pacote de projeto

Para este projeto, o cliente não está simplesmente adquirindo várias seções curvas de treliça.

A cotação cobre dois sistemas de produtos principais:

Estrutura de treliça de alumínio curvada de 24m × 18m × 15m

Palco do evento de 21,96 m × 14,4 m × 2 m

A DragonStage pode coordenar a fabricação e o fornecimento de ambos os sistemas de acordo com um desenho de projeto confirmado e BOQ.

Isto é particularmente útil para grandes projetos no exterior, onde a compatibilidade, a identificação dos componentes, a embalagem e a sequência de instalação precisam ser consideradas antes do envio.

Fabricação Personalizada

As dimensões nesta página representam o requisito de cotação atual deste cliente.

A DragonStage pode fabricar estruturas semelhantes para grandes eventos com diferentes:

• Larguras totais

• Profundidades gerais

• Alturas da estrutura

• Perfis de arco

• Número de estruturas de treliça curvas

• Seções transversais de treliça

• Arranjos de treliça longitudinal

• Dimensões do palco

• Alturas do palco

• Escadas de palco

• Guarda-corpos

• Acabamentos de superfície

• Posições de instalação de equipamentos

Para projetos fora do padrão, consulte nosso recurso de produção em estágio personalizado .

O que deve ser confirmado antes da cotação final

Para uma estrutura desta escala, as dimensões globais são suficientes para uma discussão inicial, mas não suficientes para a cotação final de fabricação.

Para este projeto específico, peço ao cliente que confirme pelo menos:

• Dimensões gerais finais da treliça

• Número de estruturas de arco curvo

• Perfil/desenho de arco necessário

• Seção transversal da treliça ou série de treliça necessária

• Se uma cobertura de telhado é necessária

• Equipamentos de iluminação a serem instalados

• Telas de LED, se houver

• Alto-falantes ou line arrays, se houver

• Outros equipamentos suspensos

• Peso total do equipamento e posições de suspensão

• Requisitos de acesso ao palco

• Número e posição das escadas

• Requisitos de guarda-corpo

• Local de instalação

• Uso interno ou externo

• Condição do solo

• Desenhos estruturais ou de eventos existentes

Se o cliente ainda não tiver um desenho detalhado, as imagens de referência atuais e as dimensões gerais confirmadas podem ser usadas como ponto de partida para configurações adicionais.

A cobertura do telhado não é incluída automaticamente

A fotografia de referência mostra o esqueleto da treliça de alumínio sem uma membrana de cobertura acabada instalada sobre toda a estrutura.

Portanto, esta página do produto não deve descrever automaticamente o produto como um sistema de telhado coberto.

Se o cliente exigir:

• Cobertura de telhado em PVC

• Capa transparente

• Cobertura parcial

• Tampa lateral

• Proteção contra intempéries

esses requisitos devem ser confirmados separadamente antes da cotação.

Esta distinção é importante porque a adição de uma membrana no telhado altera os requisitos do projeto e não deve ser assumida simplesmente a partir da forma curva da treliça.

Instalação de Iluminação e Equipamentos

Grandes estruturas de treliça de alumínio são frequentemente usadas em conjunto com iluminação de eventos, áudio, telas de LED, decorações e outros equipamentos de produção.

No entanto, o cliente ainda não forneceu essas especificações para este projeto.

A DragonStage, portanto, não reivindica uma capacidade de suspensão específica para esta estrutura de 24 m com base apenas nas suas dimensões gerais.

Antes que as posições dos equipamentos sejam finalizadas, os clientes devem fornecer:

• Tipo de equipamento

• Quantidade

• Peso

• Posição suspensa

• Altura de instalação necessária

• Arranjo de içamento quando aplicável

Essas informações podem então ser consideradas na preparação da configuração final do produto.

Escopo de fabricação e fornecimento

Dependendo do pedido final confirmado, a DragonStage pode preparar um pacote completo de fornecimento cobrindo os principais grupos de componentes necessários para o projeto.

Grupos de fornecimento típicos podem incluir:

Sistema de treliça curva

• Seções curvas de treliça de alumínio

• Treliça de conexão reta

• Componentes de conexão

• Acessórios necessários

Sistema de palco

• Decks de palco

• Componentes de suporte de palco

• Bases

• Conexões

• Escadaria

• Guarda-corpos onde especificado

Acessórios de projeto

• Hardware de conexão de treliça

• Hardware de conexão de palco

• Embalagem e identificação

• Outros componentes de instalação confirmados

O BOQ final deve ser preparado a partir da configuração aprovada e não estimado apenas a partir de fotografias de referência.

Por que este produto pertence à linha de produtos personalizados da DragonStage

O valor comercial deste produto não é apenas o seu grande tamanho.

Ele demonstra a capacidade da DragonStage de fabricar seções de treliça curvas não padronizadas e um grande pacote de palco correspondente de acordo com as dimensões fornecidas pelo cliente e imagens de referência.

O cliente pode começar apenas com:

24m de largura x 18m de profundidade x 15m de altura, com palco de 21,96m x 14,4m x 2m.

A próxima etapa de fabricação é transformar essas dimensões gerais em uma configuração de componente confirmada e BOQ.

Esse é o papel de um fabricante personalizado, em vez de simplesmente fornecer comprimentos de treliça reta padrão.

Nota importante de engenharia

As seguintes dimensões são requisitos confirmados do cliente:

Estrutura de treliça: 24m L × 18m P × 15m A
Palco: 21,96m L × 14,4m P × 2m A

As imagens de referência também confirmam a aparência pretendida da treliça curva multiarco.

No entanto, eles não confirmam:

• Seção transversal da treliça

• Especificação do tubo de alumínio

• Número de seções de arco necessárias

• Carga suspensa permitida

• Capacidade de carga do palco

• Resistência ao vento

• Carga de vento na cobertura do telhado

• Requisito de lastro

• Ancoragem ao solo

• Requisito de fundação

• Fator de segurança

• Aprovação de engenharia

Esses itens devem ser determinados a partir das informações finais do projeto e, quando necessário, de cálculos de engenharia verificados.

Perguntas frequentes

Qual é o tamanho total desta estrutura de treliça curva?

As dimensões gerais solicitadas pelo cliente são aproximadamente 24m de largura x 18m de profundidade x 15m de altura.

Qual é o tamanho do palco?

O palco solicitado mede aproximadamente 21,96m de largura x 14,4m de profundidade x 2m de altura.

Este é um tamanho de treliça DragonStage padrão?

Não. Esta é uma configuração personalizada para grandes eventos com base nas dimensões e na estrutura de referência do cliente.

O tamanho do arco e o número de arcos podem ser personalizados?

Sim. O perfil do arco, número de pórticos curvos, espaçamentos, seção da treliça e ligações longitudinais podem ser fabricados de acordo com a configuração final do projeto.

A cobertura do telhado está incluída?

Não está confirmado na exigência atual do cliente. Se for necessária uma membrana de telhado ou outra cobertura, esta deverá ser especificada separadamente.

Podem ser instalados equipamentos de iluminação e som na treliça?

O sistema pode ser desenvolvido em torno dos requisitos do equipamento do evento, mas o tipo, a quantidade, o peso e as posições de suspensão do equipamento devem ser fornecidos antes que a configuração e a capacidade relevantes possam ser determinadas.

A DragonStage pode fornecer o palco junto com a treliça?

Sim. O grande palco e o sistema de treliça de alumínio curvo podem ser preparados como um pacote de projeto personalizado.

O que devo enviar para uma cotação?

Forneça as dimensões gerais, imagens ou desenhos de referência, dimensões do palco, requisitos de cobertura do telhado, informações do equipamento, local de instalação e quaisquer requisitos operacionais ou de carga conhecidos.
