Peso da embalagem: 1450kg
Volume de embalagem: 11cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Bave de 9,00 m (frente) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Bave de 9,00 m (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 5,00 m Pillar | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Cubo de feixe | 6 rostos | CS289 × 289 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot S | 4pcs |
| Base de aço s | 4pcs |
| Seção superior s | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 2 conjuntos | .90 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 9,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 3pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 4,70 m de feixe oblíquo | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,70 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 4,70 m de escada treliça | 8 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 8pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 0pcs |
| 1,70 m | 50 × 3,0 | CL30.289*50 | 8pcs |
| Componentes do telhado | 4 | telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| 5 | telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 0pcs |
| 1 | Conecte a placa com o grampo | CS289 × 289 | 2pcs |
| Grampo único | 16pcs |
| Grampo duplo | 8pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 150.06 | 1pcs |

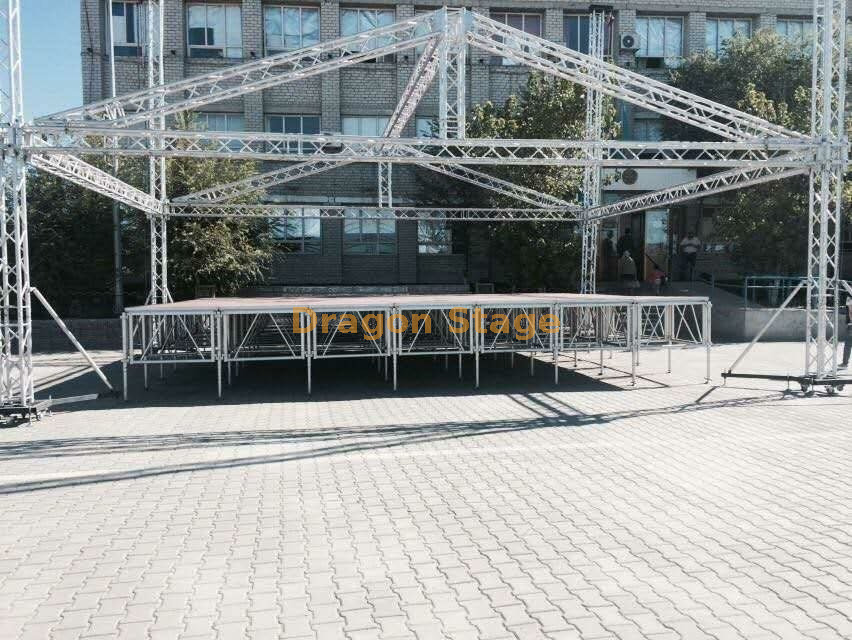

Telhado de treliça de palco de concerto de alumínio: sistema profissional de 9m x 9m x 6m (30 pés x 30 pés)
Introdução: Estrutura Robusta e Certificada para Eventos de Médio e Grande Porte
O telhado de treliça de alumínio para palco de concerto Dragon Stage (9m x 9m x 6m) é uma solução poderosa e confiável projetada para concertos ao ar livre, festivais e grandes eventos corporativos. Esta treliça de palco personalizada de 30 pés x 30 pés oferece um vão livre substancial de 9 m e uma altura de trabalho imponente de 6 m , garantindo alta visibilidade e ampla capacidade para elementos de iluminação, som e cenário.
Principais recursos e integridade estrutural
Sistema de suporte terrestre de quatro torres
A estabilidade é fundamental. Este sistema emprega uma configuração robusta de suporte de solo de quatro torres , usando treliça quadrada CS289x289 durável para os pilares verticais e a grade horizontal do telhado. Cada torre está equipada com componentes essenciais para uma operação segura:
4 x Blocos de Manga Spigot (S): Fornecem o ponto de elevação e conexão da grade do telhado às torres.
4 x Base de Aço (S): Oferece uma base estável e resistente.
16 x Long Outriggers: Garante uma pegada expansiva para maximizar a resistência estrutural contra o vento e o movimento.
Elevação Segura e Eficiente
O sistema inclui 4 conjuntos de Talhas Manuais (BA05, 2 Toneladas) , permitindo que a estrutura do telhado seja elevada de forma segura e incremental. Esta configuração proporciona às equipes do evento um controle preciso durante a montagem e carregamento do equipamento técnico. O mecanismo de conexão de espigão – usando acopladores cônicos e pinos de segurança – garante eficiência de montagem rápida , mantendo um alto padrão de segurança.
Proteção profissional contra intempéries
O design do telhado inclinado garante um escoamento eficiente da água da chuva, crucial para proteger equipamentos caros e garantir a segurança do artista. Uma generosa cobertura de PVC de 150,06 m² está incluída, oferecendo ampla proteção contra intempéries e sombra. Cores de cobertura personalizadas estão disponíveis para se alinhar aos requisitos da marca.
Visão geral das especificações técnicas
| Dimensão | Medição | Equivalente métrico | Notas |
| Tamanho total do palco | 9m x 9m x 6m | 30 pés x 30 pés x 20 pés | Espaço de trabalho limpo |
| Perfil de treliça | Treliça quadrada CS289×289 | 289 mm x 289 mm | Elemento principal de suporte de carga |
| Tubo principal | 50 mm x 3,0 mm | 1,97 pol. x 0,12 pol. | Alumínio de alta resistência |
| Mecanismo de elevação | Talha Manual BA05 | Capacidade de 2 toneladas | Incluído para elevação do telhado |
| Peso da embalagem | 1450kg | 3.197 libras | Peso total para frete |
| Área do dossel do telhado | 150,06 m² | 1.615 pés quadrados | Material de PVC incluído |
Perguntas frequentes práticas para profissionais de palco
P: Este sistema vem com certificações de carga eólica?
R: Embora a treliça seja projetada para lidar com ambientes externos exigentes, um engenheiro estrutural deve revisar as tabelas de carga da treliça CS289x289 (geralmente com certificação TUV) e os planos de vento e lastro específicos do local antes do uso. Os 16 Long Outriggers melhoram significativamente a estabilidade quando devidamente lastrados.
P: Qual é a vantagem do projeto de telhado inclinado?
R: Ao contrário dos telhados planos, o projeto de treliça do telhado inclinado utiliza vigas oblíquas para criar uma inclinação, que canaliza ativamente a chuva e os detritos para longe da área de desempenho, minimizando o risco de acúmulo de água e estresse estrutural.
P: Posso adicionar torres de alto-falantes a esta treliça de 9m x 9m?
R: Sim, o design modular permite personalização. Oferecemos extensões de asa de PA integradas ou sistemas de treliça de torre de PA separados que podem ser adicionados aos cantos ou laterais da estrutura para um posicionamento ideal de som e line array.
