Peso da embalagem: 1600 kg
Volume de embalagem: 11cbm
| Item | Especificação | Quantidade |
| Estágio de montagem de alumínio | Topping: 4x8ft
(1,22x2.44m) | de madeira | 21 pcs |
| Brace de 1,22m de estágio | 28 pcs |
| 2,44m de suporte de estágio | 24 pcs |
| Fique com tubo extensível | 32 PCs |
| Base ajustável em estágio | 32 PCs |
| Escada de palco | cobertura de madeira | total | 8 | passos | 2 pcs |
Peso da embalagem: 2200 kg
Volume de embalagem: 23cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 10,00 m de feixe (frente) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 10,00 m de feixe (lateral) | 2 conjuntos | 3,00 m | 50x3.0 | CS389×390 | 6pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 8,00 m Pilar | 4 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Cubo de feixe | Spigot Cube 389x389 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot S | 4pcs |
| Base de aço s | 4pcs |
| Seção superior s | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 2 conjuntos | 1,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 10,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 3pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 1pcs |
| 5,20 m de feixe oblíquo | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 2,20 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 5,20 m de escada treliça | 8 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 8pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 0pcs |
| 2,20 m | 50 × 3,0 | CL30.289*50 | 8pcs |
| Componentes do telhado |
| telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 0pcs |
| Conecte a placa com o grampo | 2pcs |
| Grampo único | 16pcs |
| Grampo duplo | 8pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 177.36 | 1pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Baça de asas de 3,00 m | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Pilar de 8,00 m asas | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Torre das asas | Bloco de manga Spigot S | 2pcs |
| Base de aço s | 2pcs |
| Seção superior s | 2pcs |
| Guincho manual, ba05 2tons | 2pcs |
| Seção da dobradiça da torneira, altura 1m | 2pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 2pcs |
| Longo Outrigger | 8pcs |
| Acessório de treliça |
| Acoplador cônico e clipe e pino safrty | conjunto
inteiro |

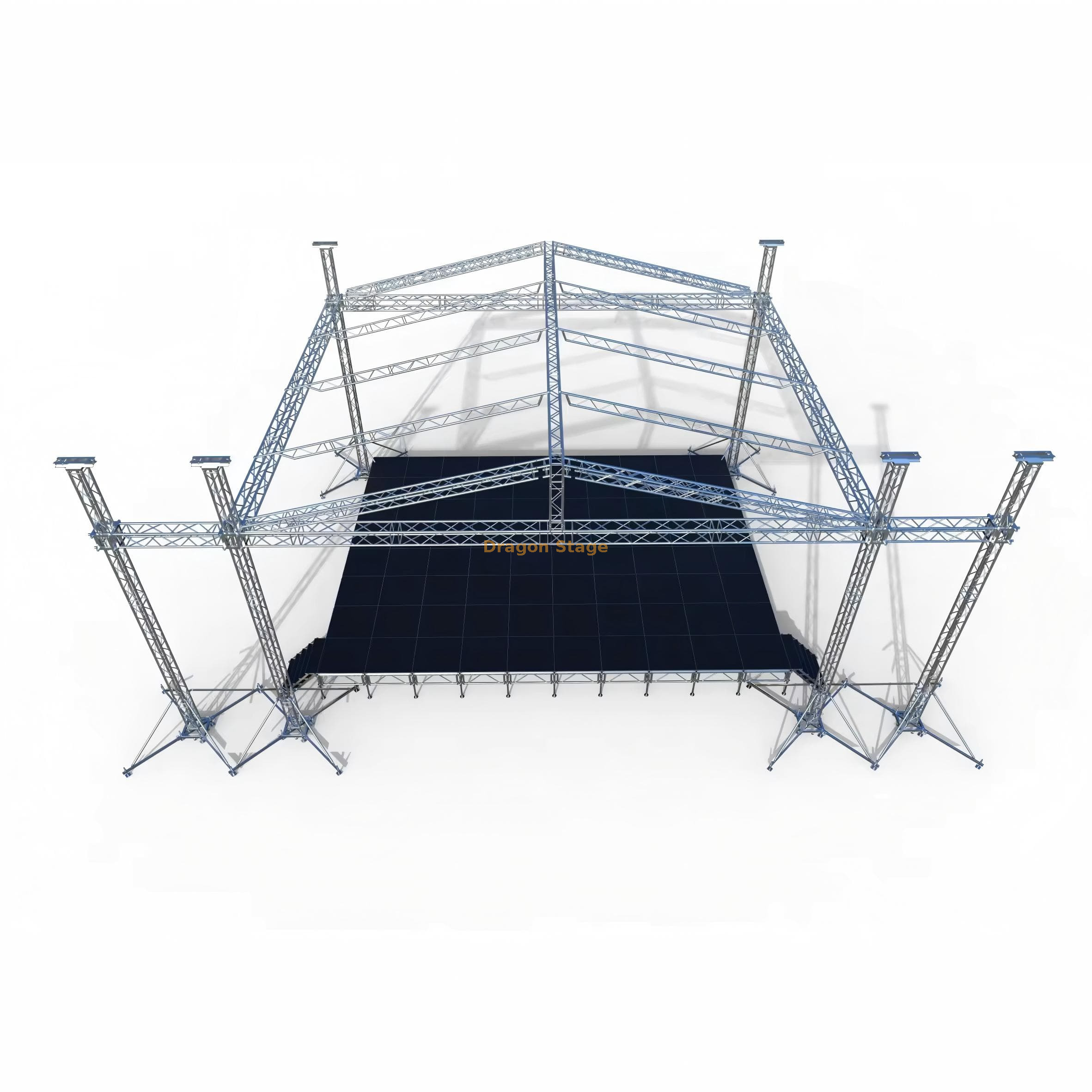

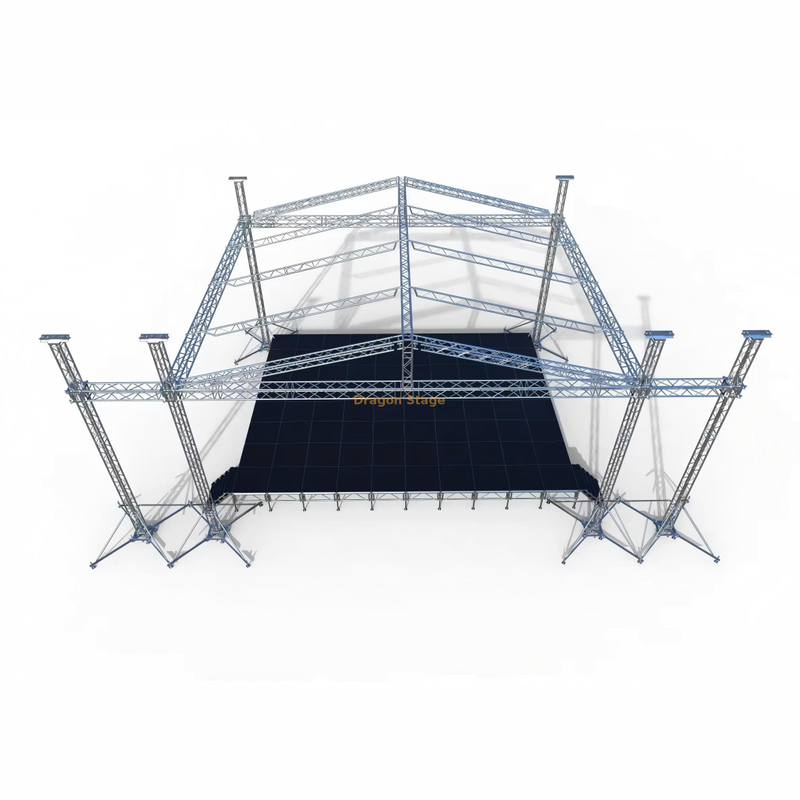

Treliça de evento de suporte externo prateado de alumínio com telhado 10x10x9m: Sistema de treliça quadrada para serviço pesado
1. Introdução: a base da produção ao vivo em grande escala
A DragonStage com telhado 10x10x9m treliça de evento para suporte externo de alumínio prateado é um sistema de suporte de solo carro-chefe projetado para eventos, festivais e exposições ao ar livre de alto perfil e grande escala. Dimensionada para impacto máximo com 10 metros de largura x 10 metros de profundidade e uma altura livre imponente de 9 metros , esta estrutura fornece uma grade aérea expansiva, segura e totalmente coberta, capaz de suportar cargas de produção substanciais.
Construído para o empreiteiro profissional, este design de treliça de iluminação para serviços pesados utiliza o perfil robusto CS389x389 Square Spigot Truss , sinalizando confiabilidade imediata e alta capacidade de carga. Este pacote completo inclui o suporte principal de 4 pilares no solo, um sistema completo de telhado plano com cobertura, torres de alto-falante integradas de 3 m e uma plataforma de palco modular dedicada, tornando-o a escolha preferida para arquitetura confiável de eventos de grande formato.
2. Desafios e Soluções em Logística de Construção de Eventos
Os empreiteiros de eventos que operam nesta escala enfrentam imensa pressão em relação à certificação de carga, resiliência às intempéries e maximização da eficiência durante a configuração e desmontagem. DragonStage fornece soluções de engenharia definitivas:
Segurança Estrutural e Alta Capacidade de Carga: Grandes sistemas de treliça devem suportar maiores cargas dinâmicas e estáticas. Ao empregar o perfil de treliça CS389x389 com um tamanho de tubo principal substancial de $ 50 ext{mm} imes 3,0 ext{mm}$, o sistema garante rigidez e desempenho de carga superiores em comparação com perfis mais leves (Fonte: https://www.dragontruss.com/TUV-Report-dc249965.html ).
Controlando a montagem em alta elevação: A construção segura de uma estrutura de 9 m requer elevação controlada. O sistema integra talhas manuais (BA05, 2 toneladas) em todas as seis torres (quatro principais e duas laterais), facilitando uma subida vertical e segura do telhado e dos elementos de iluminação. O uso de um conector de canto de treliça como o Sleeve Block é crucial para a operação suave da torre.
Proteção contra intempéries para produção: O sistema integrado de telhado plano abrange toda a área de 10m x 10m, coberta por uma cobertura de PVC de 177,36 m². Isso fornece proteção abrangente para equipamentos caros de iluminação, vídeo e áudio, garantindo a continuidade da produção independentemente das condições climáticas (Fonte: https://www.livedesignonline.com ).
3. Principais recursos e benefícios para profissionais de eventos
Este sistema de plataforma de palco externo personalizado é uma solução completa e pronta para uso, projetada para excelência operacional e durabilidade de longo prazo, beneficiando o profissional de eventos B2B.
| Recurso | Detalhes da especificação | Benefício ao cliente |
| Dimensões totais (C x L x A) | 10m x 10m x 9m (aproximado) | Oferece uma estrutura maciça de teto alto, adequada para manchetes e telas de vídeo de grande formato. |
| Série Treliça (Principal) | Treliça de torneira quadrada CS389x389 | Garante altas capacidades máximas de carga necessárias para equipamentos de iluminação complexos e grandes sistemas de PA. |
| Asas de alto-falante integradas | Vigas de 3m / Pilares de 8m (2 conjuntos) | Fornece pontos dedicados e de alta estabilidade PA Tower Truss System para cobertura e dispersão de som ideais. |
| Tipo de conexão | Torneira (acoplador cônico, clipe de segurança e pino) | Fornece conexões rápidas e seguras com o mínimo de ferramentas, acelerando os tempos de configuração e desmontagem. |
| Melhoria de estabilidade | Longos estabilizadores (16 principais, 8 asas) | Maximiza a pegada no solo e a estabilidade, essenciais para a segurança ao operar em alturas de 9m. |
| Peso/volume total do sistema | 3.800 kg no total / 34 CBM no total | Carga compartimentada de forma eficiente (treliça de 1.600 kg/11CBM; estágio de 2.200 kg/23CBM) para planejamento de transporte simplificado. |
O sistema apresenta componentes estruturais essenciais, incluindo Spigot Sleeve Block S , Steel Base S e Top Section S para todas as torres, juntamente com seções de dobradiça especializadas. A plataforma de palco que acompanha inclui 21 peças de cobertura de madeira de 4 x 8 pés (1,22 m x 2,44 m), completa com todos os suportes de palco necessários e bases ajustáveis, proporcionando uma grande superfície de desempenho de aproximadamente $ 9,76 ext{m} imes 6,09 ext{m}$ (32 pés x 20 pés). O robusto sistema de treliça de alumínio do telhado permite que a equipe de amarração trabalhe de forma eficiente e segura sob a cobertura da cobertura de PVC.
4. Perguntas frequentes práticas para profissionais de palco
P: Para que tipo de eventos este grande sistema de treliça é mais adequado?
R: Devido ao seu tamanho e alta capacidade de carga (CS389x389), é ideal para grandes festivais de música, ativações de marcas corporativas em grande escala, principais palcos de concertos e eventos esportivos que exigem cobertura e altura máximas.
P: Como o sistema é estabilizado contra ventos fortes?
R: A estrutura conta com 24 estabilizadores longos e bases de aço. De acordo com as melhores práticas da indústria, a ancoragem ou lastro adequado deve ser implementado de acordo com os cálculos locais de carga de vento determinados por um engenheiro certificado.
P: Esta estrutura vem com o equipamento de elevação necessário?
R: Sim, o sistema inclui 6 conjuntos de talhas manuais de 2 toneladas (BA05) e eslingas de fibra correspondentes para elevação segura do teto e da asa do alto-falante.
P: A altura do palco é ajustável dentro do kit?
R: Sim, os suportes de palco incluídos possuem tubos extensíveis e bases ajustáveis, permitindo que a altura modular da plataforma do palco seja personalizada para atender aos requisitos específicos do local.
5. Forte apelo à ação (CTA)
Equipe sua próxima grande produção com a escala, segurança e confiabilidade da treliça para eventos ao ar livre DragonStage Aluminium Silver com telhado 10x10x9m.
Entre em contato com a equipe de engenharia da DragonStage para obter desenhos estruturais detalhados e tabelas de carga certificadas para começar a planejar seu projeto personalizado de plataforma de palco externo.
