Peso da embalagem: 1700 kg
Volume de embalagem: 13cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 8,00 m de feixe (frente) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Viga de 6,00 m (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 5,00 m Pillar | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Cubo de feixe | Spigotcube 289x289 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot S | 4pcs |
| Base de aço s | 4pcs |
| Seção superior s | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 2 conjuntos | .80 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| Vito de 6,00 m | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 4,20 m de feixe oblíquo | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| Treliça de 4,20 m de escada | 4 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 4pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 0pcs |
| 1,20 m | 50 × 3,0 | CL30.289*50 | 4pcs |
| Componentes do telhado |
| telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 0pcs |
| Conecte a placa com o grampo | 2pcs |
| Grampo único | 8pcs |
| Grampo duplo | 8pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 103.36 | 1pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Baça de asas de 3,00 m | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 5,00 m de pilar de asas | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Torre das asas | Bloco de manga Spigot S | 2pcs |
| Base de aço s | 2pcs |
| Seção superior s | 2pcs |
| Guincho manual, ba05 2tons | 2pcs |
| Seção da dobradiça da torneira, altura 1m | 2pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 2pcs |
| Longo Outrigger | 8pcs |
| Acessório de treliça |
| Acoplador cônico e clipe e pino safrty | conjunto
inteiro |
Peso da embalagem: 900 kg
Volume de embalagem: 7cbm
| Item | Especificação | Quantidade |
| Estágio de montagem de alumínio | Topping: 4x8ft
(1,22x2.44m) | de madeira | 12 pcs |
| Brace de 1,22m de estágio | 16 pcs |
| 2,44m de suporte de estágio | 15 pcs |
| Fique com tubo extensível | 20 pcs |
| Base ajustável em estágio | 20 pcs |
| Escada de palco | cobertura de madeira | total | 8 | passos | Ajustável à altura do estágio | 2 pcs |

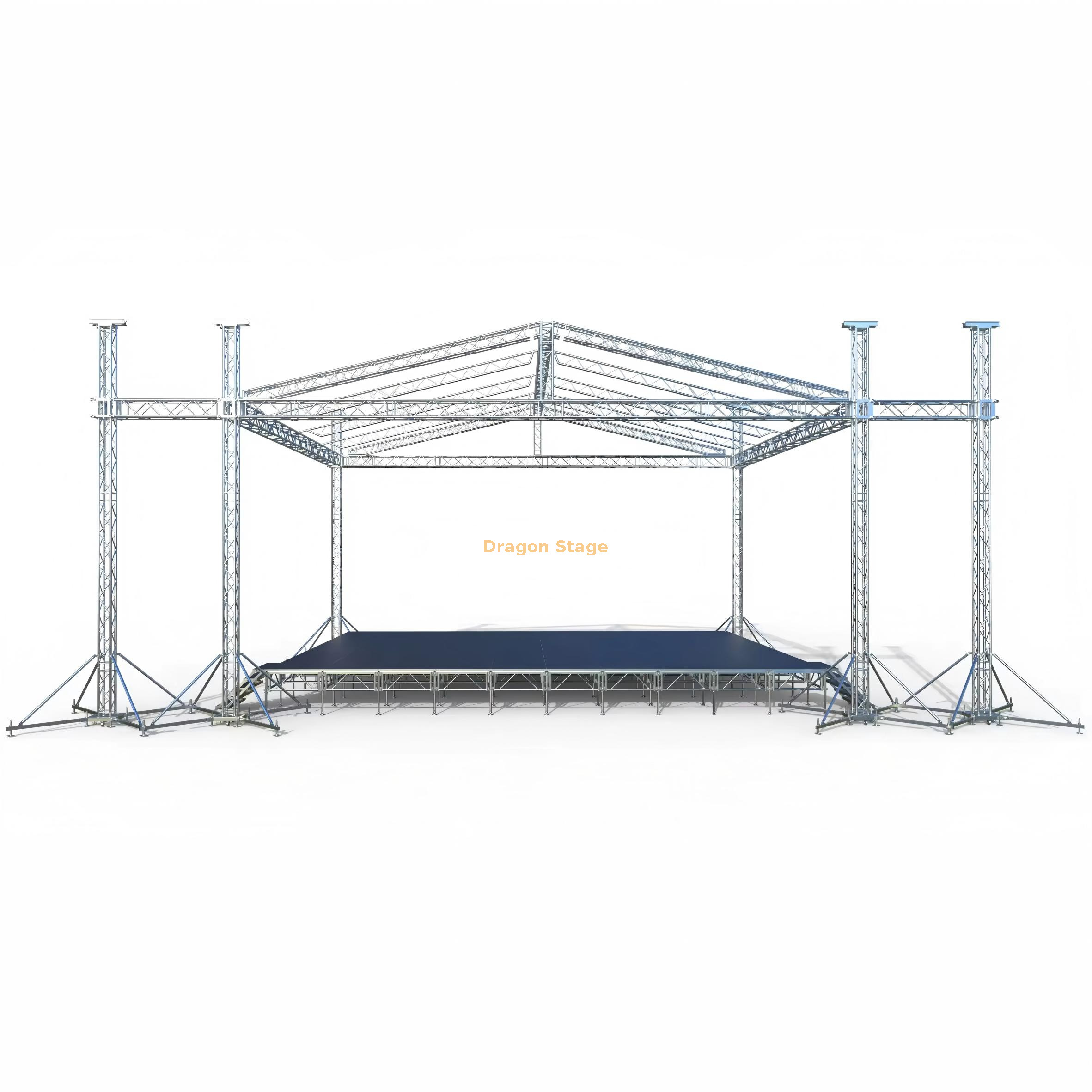

Treliça de evento ao ar livre personalizada com telhado 8x6x6m e asas de alto-falante: Sistema de treliça modular integrado
1. Introdução: A base de uma arquitetura de eventos ao ar livre segura e abrangente
A treliça de evento para estande externo personalizado DragonStage com telhado 8x6x6m é uma estrutura de alumínio multifuncional de nível profissional projetada especificamente para servir como palco de alta visibilidade, estande coberto ou local de apresentações. Com dimensões centrais de 8m de largura x 6m de profundidade e uma altura livre significativa de 6m , este sistema proporciona amplo espaço protegido. Crucialmente, inclui treliças de asa de alto-falante integradas de 3 m em dois lados, oferecendo pontos de suporte de carga essenciais para sistemas de som line array, um requisito não negociável para concertos profissionais e produção de festivais.
Este sistema modular de treliça para eventos aborda as complexidades logísticas enfrentadas pelos empreiteiros de eventos que exigem uma solução completa que garanta integridade estrutural, proteção contra intempéries e capacidade de carga confiável para equipamentos de iluminação e áudio. A estrutura é construída em torno do perfil padrão da indústria CS289x289 Square Spigot Truss , garantindo conexão robusta e montagem rápida.
2. Desafios e Soluções em Logística de Construção de Eventos
Os organizadores de eventos e construtores de palcos geralmente encontram dificuldades em relação à logística específica do local, gerenciamento de carga de vento e versatilidade do sistema. DragonStage fornece soluções definitivas:
Resistência ao vento e à carga: Estruturas externas exigem estabilidade superior. Este sistema utiliza um suporte de solo de 4 pilares complementado por 16 Long Outriggers estrategicamente posicionados nos pilares principais e nas asas dos alto-falantes. Isto aumenta drasticamente a pegada estrutural, melhorando a estabilidade e garantindo a conformidade com factores essenciais de segurança contra carga de vento quando devidamente ancorados ou lastrados (Fonte: https://www.eventindustrynews.com ).
Montagem rápida e controlada: A eficiência do tempo no local é fundamental. O sistema é equipado com Talhas Manuais (BA05, 2 Toneladas) em todas as seis torres (quatro principais, duas laterais), permitindo o levantamento controlado e seguro da grade do telhado e das asas dos alto-falantes, otimizando o processo de rigging.
Integração abrangente do palco: Além da estrutura suspensa, o kit inclui uma plataforma de palco modular completa construída com painéis de madeira de 1,22m x 2,44m (4x8 pés). Isso elimina a necessidade de adquirir o estágio separadamente, oferecendo uma solução de desempenho sincronizada e pronta para uso imediatamente após a instalação (Fonte: https://www.dragontruss.com/Stage-Truss-System.html ).
3. Principais recursos e benefícios para profissionais de eventos
A treliça para eventos ao ar livre de 8x6x6m é definida por seus componentes de nível profissional e integração funcional, projetada para maximizar a segurança e a utilidade.
| Recurso | Detalhes da especificação | Benefício ao cliente |
| Dimensões totais (C x L x A) | 8m x 6m x 6m (aproximado) | Fornece uma estrutura principal grande e de alto espaço livre para máxima visibilidade e liberdade de design do palco. |
| Série de treliça | Treliça de torneira quadrada CS289x289 | Garante alta capacidade de carga certificada e gerenciamento simplificado de estoque usando componentes padrão. |
| Tamanho do tubo principal | 50 mm x 3,0 mm | Oferece espessura de material resistente para excepcional tolerância ao estresse e longevidade estrutural. |
| Asas de alto-falante integradas | 3m de comprimento em 2 lados | Oferece estruturas dedicadas e com classificação de carga para interrupções de som de line array profissionais, vitais para a dispersão de áudio. |
| Cobertura e área do telhado | Material PVC, 103,36 m² | Fornece proteção completa e contínua contra intempéries em toda a estrutura principal e área do palco. |
| Melhorias de estabilidade | 24 estabilizadores longos no total (16 principais, 8 asas) | Maximiza a área da base, melhorando significativamente a estabilidade contra cargas dinâmicas e forças do vento. |
A estrutura é completa com acessórios de aparelhamento de alta qualidade, incluindo seções de dobradiça de ponta, eslingas de fibra e as braçadeiras simples (8 unidades) e braçadeiras duplas (8 unidades) necessárias para fixar acessórios técnicos. A estrutura principal da treliça e os componentes do telhado são cortados com precisão e pré-instalados para o sistema de telhado em forma de A, minimizando modificações no local. A plataforma integrada do palco é construída usando componentes de montagem em alumínio, com 12 peças de cobertura de madeira de 4x8 pés, oferecendo uma superfície durável e antiderrapante, pronta para a apresentação.
4. Perguntas frequentes práticas para profissionais de palco
P: Que liga de alumínio a DragonStage usa em seus sistemas de treliça e como ela funciona em ambientes externos?
R: O DragonStage utiliza ligas de alumínio de alta resistência (por exemplo, 6061-T6, típicas da indústria), que proporcionam excepcional resistência à corrosão e uma alta relação resistência-peso, garantindo durabilidade em ambientes externos.
P: O sistema é compatível com luminárias adicionais?
R: Sim, a grade do telhado é construída usando o perfil CS289x289, que é padrão para montagem de luminárias por meio de braçadeiras e é classificado para suportar cargas de produção significativas.
P: Como as abas do alto-falante se conectam à estrutura principal?
R: As asas dos alto-falantes integram-se perfeitamente usando seções de canto e torres dedicadas, conectadas ao sistema Spigot padrão, garantindo um ponto de conexão de alta carga adjacente ao palco.
P: Qual é o peso total combinado da embalagem do sistema?
R: O peso total da embalagem do sistema completo (treliça e palco) é de aproximadamente 2.600 kg (1.700 kg para treliça, 900 kg para palco), otimizando-o para planejamento de frete.
5. Forte apelo à ação (CTA)
Equipe seu próximo grande evento ao ar livre com o confiável, profissional e integrado sistema de treliça personalizado para eventos ao ar livre DragonStage.
Entre em contato com a equipe de engenharia da DragonStage para obter um relatório de cálculo de carga completa e um orçamento detalhado adaptado às necessidades específicas do seu evento.
