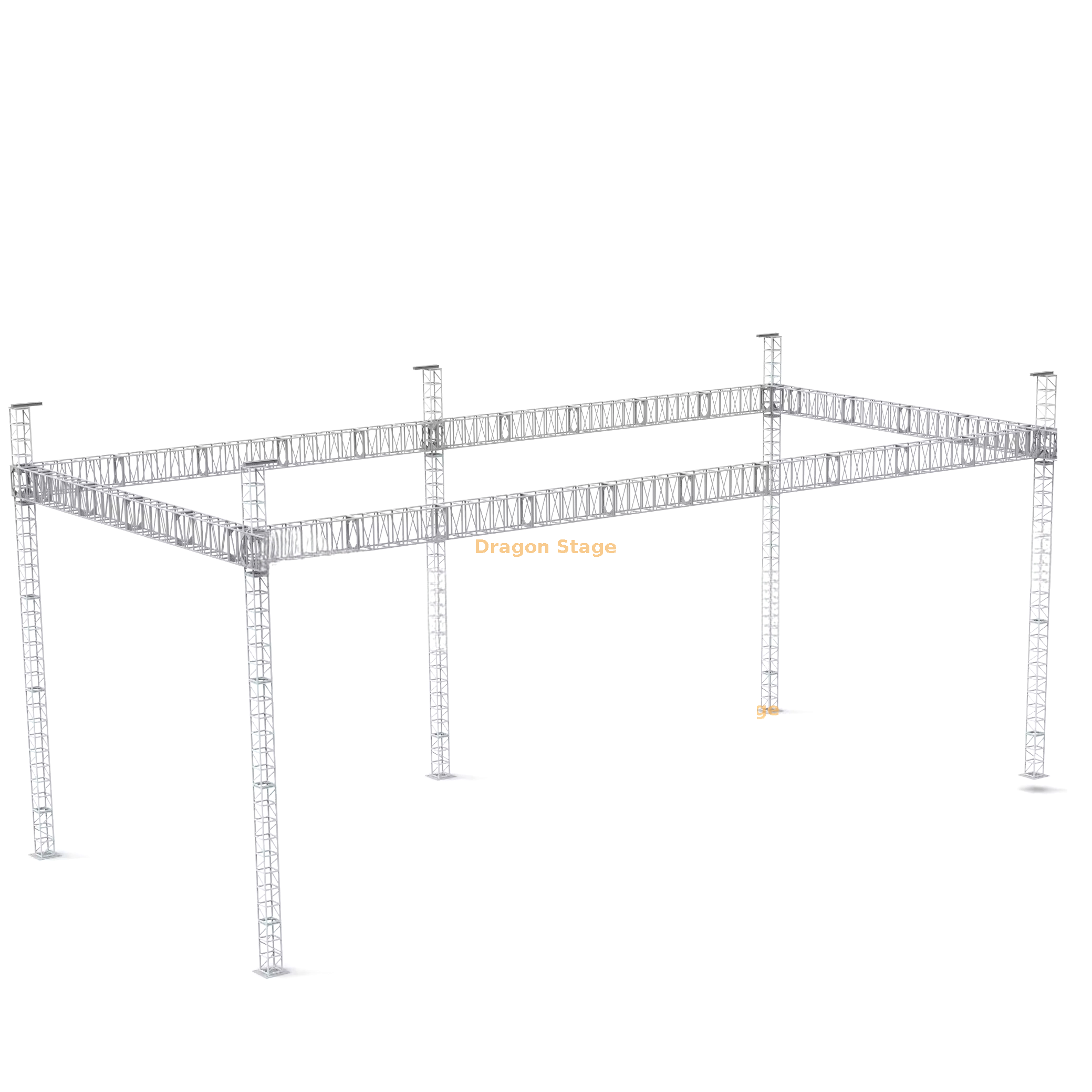

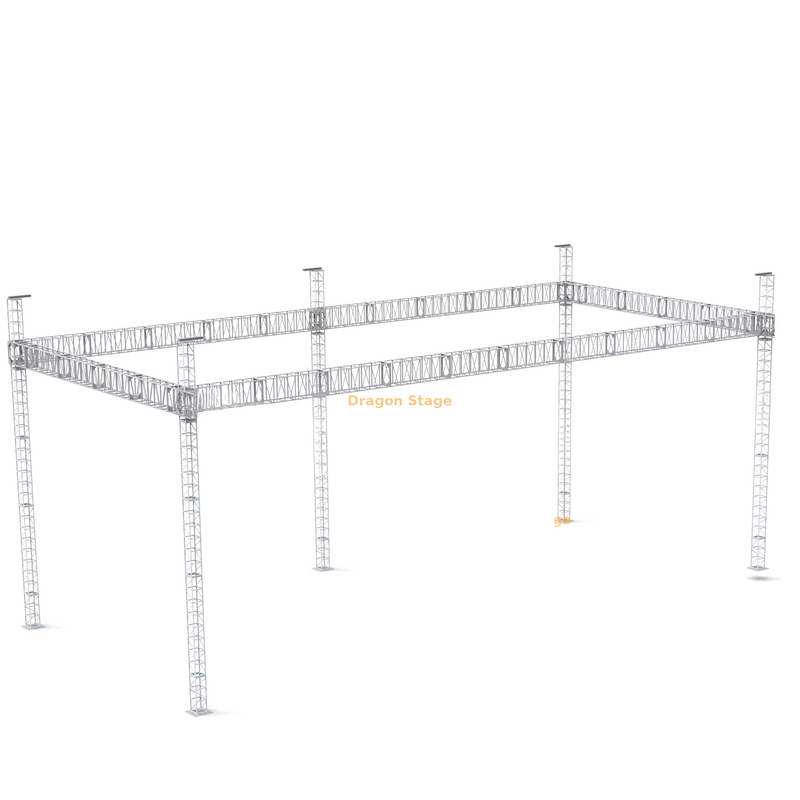

Sistema portátil de treliça com tela LED 14x6x6m com 5 torres de suporte e talhas de corrente manuais

O sistema de treliça de tela LED portátil DragonStage 14x6x6m com pilar de suporte traseiro adicional foi projetado para instalações temporárias de tela LED em concertos, festivais, eventos esportivos, exposições e outras produções ao vivo.

A estrutura nominal completa mede aproximadamente:

• 14m de largura

• 6m de profundidade

• 6m de altura

O sistema utiliza uma grande treliça quadrada de alumínio CS389×389 para a estrutura da viga horizontal e uma treliça quadrada menor CS289×289 para os cinco conjuntos de torres verticais.

Uma diferença fundamental nesta versão é a adição de um quinto pilar posicionado atrás da treliça da viga.

Em vez de depender apenas das quatro posições de torre de canto, esta configuração introduz outro conjunto de torre como um ponto de apoio adicional dentro do layout completo da viga.

Esta página registra essa configuração estrutural conforme fornecida. Não reivindica um aumento específico na carga admissível sem um cálculo de engenharia específico do projeto.

Para outras grandes estruturas de suporte de LED, consulte nossa linha LED Stage Truss .

Especificações principais

Configuração de cinco torres

A principal característica desta versão do produto é o layout de cinco torres.

O sistema completo utiliza:

5 conjuntos de conjuntos de torre verticais CS289 × 289

em vez de apenas quatro torres de canto.

Quatro torres formam as posições perimetrais principais, enquanto o pilar adicional é posicionado atrás da treliça de acordo com o layout do projeto.

Este pilar adicional altera a geometria do suporte da viga e fornece outro local de suporte estrutural dentro do sistema.

Para outras configurações de torres e pilares, consulte nossos produtos Truss Towers & Pillars .

Treliças de feixe CS389×389 de 14m

O lado comprido da estrutura usa:

Viga de 14m × 2 conjuntos

Cada viga de 14m é montada a partir de:

• Treliça CS389×389 de 3m – 4 peças por viga

• Treliça CS389×389 de 2m – 1 peça por viga

Portanto, as duas vigas de 14m utilizam um total de:

• 3m CS389×389 — 8 peças

• 2m CS389×389 — 2 peças

A principal especificação do tubo fornecida para estas seções é:

50×3,0mm

Usar seções modulares de 3m e 2m significa que a viga de 14m não precisa ser transportada como um único componente longo soldado.

Treliças de viga lateral de 6m

As duas vigas laterais são aproximadamente:

6m de comprimento

Cada viga lateral é montada a partir de:

Treliça CS389×389 de 2 × 3m

O sistema completo contém, portanto:

• Treliça de viga lateral CS389 × 389 de 3m - 4 peças no total

Juntas, as duas vigas de 14m e as duas vigas de 6m criam a estrutura principal retangular da viga superior.

Para outras seções de treliça de alumínio e tamanhos de sistema, consulte nossa categoria Treliça de alumínio .

fardo da coluna de 5m CS289×289

Cada um dos cinco pilares principais contém aproximadamente:

5m de treliça de torre CS289×289

montado a partir de:

• Seção de 3m - 1 peça

• Seção de 2m - 1 peça

Em cinco conjuntos de torres, o total é:

• 3m CS289×289 — 5 peças

• 2m CS289×289 — 5 peças

A principal especificação do tubo fornecida para estas seções de torre é:

50×3,0mm

O BOQ também inclui uma seção de dobradiça com ponta de 1m para cada conjunto de torre . Juntamente com a secção torre-treliça de 5m, isto corresponde à configuração de altura nominal do sistema de 6m. As elevações finais montadas deverão seguir o desenho de produção confirmado.

Pacote completo de torre de elevação

Cada uma das cinco posições de torre é fornecida com os principais componentes necessários para o arranjo de elevação da torre.

O pacote atual inclui:

• Bloco de manga de espigão S — 5 peças

• Base de aço S — 5 peças

• Seção superior S — 5 peças

• Seção da dobradiça da torneira, 1m — 5 peças

• Talha manual BA05, 2 toneladas - 5 peças

• Eslinga de fibra BA04, 2 toneladas × 3m - 5 peças

Isto dá a cada posição da torre o seu próprio conjunto de componentes relacionados com a elevação.

Cinco talhas manuais de corrente de 2 toneladas

O sistema atual inclui:

Talha de corrente manual BA05 de 2 toneladas × 5 peças

Uma talha está associada a cada conjunto de torre.

Isso permite que o sistema de viga móvel/bloco de manga seja elevado durante a instalação usando equipamento de elevação manual, em vez de exigir motores elétricos no pacote padrão.

A designação de 2 toneladas é a classificação de produto declarada da talha . Não deve ser interpretado como significando que a estrutura completa da treliça de LED tem uma carga suspensa permitida de 10 toneladas.

A capacidade da estrutura completa depende da configuração real, disposição da tela, posições de suspensão, condições do local e verificação de engenharia.

Blocos de manga espigão

O produto inclui:

Bloco de manga de espigão S — 5 peças

Os blocos de manga fazem parte do sistema de torre de elevação e fazem a interface entre a torre vertical e o arranjo de viga horizontal.

Eles são usados ​​junto com as seções da torre, seções superiores, seções de dobradiça, talhas e acessórios de elevação relacionados durante a montagem.

A configuração exata do conector deve seguir o desenho de produção fornecido.

Bases de aço e estabilizadores longos

Cada conjunto de torre inclui uma base de aço correspondente:

Base de aço S — 5 peças

O sistema completo também inclui:

Estabilizador Longo – 20 peças

Isto corresponde a quatro estabilizadores longos por posição de torre na lista de componentes atual.

Os estabilizadores estendem a área física de suporte do solo em torno de cada conjunto de torre.

Contudo, a presença de estabilizadores não estabelece por si só um valor universal de lastro, ancoragem ou resistência ao vento.

Esses requisitos dependem das condições reais de instalação.

Eslingas de fibra

O pacote de elevação inclui:

Eslinga de fibra BA04 - 2 toneladas × 3m - 5 peças

Estas eslingas são fornecidas como parte do pacote de componentes relacionados à talha.

As posições finais de amarração e uso devem seguir o arranjo de elevação confirmado e as instruções de instalação.

peso da embalagem: 1160kg

Volume de embalagem: 11cbm

Lista de quantidades

Nota BOQ: A lista fornecida marca o cubo de viga CS389×389 de 6 faces como FALSE , portanto, não é tratado como um componente incluído nesta versão.

Por que adicionar o quinto pilar?

A diferença mais visível entre esta versão e um sistema convencional de suporte de solo retangular de quatro torres é o pilar extra atrás da treliça.

Em termos práticos de produto, isso significa que o sistema de vigas tem cinco localizações de torre/suporte em vez de apenas quatro posições perimetrais.

Isto pode ser relevante quando o projeto da tela LED requer um layout de feixe com um ponto de apoio intermediário ou traseiro adicional.

Contudo, o quinto pilar não deve ser descrito como garantindo uma capacidade de carga adicional específica, a menos que a estrutura completa tenha sido verificada para o projeto real.

Para clientes que trabalham com layouts de suporte de LED personalizados, nossa página de Soluções de Engenharia explica a diferença mais ampla entre uma configuração de produto padrão e uma verificação estrutural específica do projeto.

Construção modular portátil

Embora esta seja uma estrutura grande de 14m × 6m, os componentes individuais da treliça são fornecidos em comprimentos modulares transportáveis.

As principais peças são:

• Seções de viga de 3m

• Seções de viga de 2m

• Seções de pilar de 3m

• Seções de pilar de 2m

• Seções de dobradiça de 1m

• blocos de manga destacáveis

• bases destacáveis

• estabilizadores destacáveis

Isso permite que a estrutura seja:

transportado → montado → levantado → usado → desmontado → armazenado

como equipamento temporário para eventos e não como uma instalação permanente.

Aplicações Típicas

Este produto pode ser usado como configuração inicial estrutural para:

• Suporte para tela LED de concerto

• Paredes de vídeo do festival

• Telas externas para visualização pública

• Displays LED ao lado do palco

• Telas de eventos esportivos

• Exposição temporária Paredes LED

• Sistemas visuais para grandes eventos

A adequação real depende das dimensões da tela, do peso da tela, do método de suspensão, do local de instalação e das condições ambientais.

O que não está incluído automaticamente

A menos que seja especificamente adicionado à cotação, este pacote estrutural não inclui automaticamente:

• Armários com tela LED

• Processadores LED

• Distribuição de energia

• Cabos de sinal

• Moldura para pendurar tela

• Algemas ou equipamento adicional

• Lastro

• Âncoras terrestres

• Mão de obra de instalação

• Cálculos de engenharia

Esses itens deverão ser confirmados de acordo com o projeto.

Que informações são necessárias para a cotação final?

Para um sistema de treliça de tela LED semelhante, forneça:

• Largura e altura da tela LED

• Modelo de gabinete de LED

• Número de gabinetes de LED

• Peso por gabinete

• Peso total da tela

• Peso da moldura suspensa da tela

• Número e localização dos pontos de suspensão

• Instalação interna ou externa

• País/local de instalação

• Condição do solo

• Se é possível lastro ou ancoragem

• Altura inferior da tela necessária

• Desenho de referência, se disponível

Para uma estrutura desta escala, apenas as dimensões externas não são suficientes para verificar a configuração final.

Nota importante de engenharia

As informações confirmadas do produto nesta página incluem:

• tamanho nominal do sistema de 14m × 6m × 6m

• Especificação de treliça CS389 × 389

• Especificação de treliça de pilar CS289 × 289

• cinco conjuntos de torres

• um pilar adicional atrás da treliça

• cinco talhas manuais de corrente de 2 toneladas

• cinco slings de fibra

• cinco bases

• vinte estabilizadores

• as quantidades dos componentes mostradas no BOQ

A informação fornecida não estabelece:

• peso permitido da tela LED

• carga de viga admissível

• carga pontual máxima

• resistência ao vento

• quantidade de lastro

• requisito de ancoragem

• fator de segurança

• certificação estrutural

• conformidade com o código local

• aprovação de engenharia

Estas devem ser confirmadas a partir das condições finais do projeto e da devida verificação de engenharia.

Para conhecer o limite geral entre as informações do produto e a verificação estrutural específica do projeto, consulte Normas de segurança e restrições de engenharia.

Perguntas frequentes

Qual é o tamanho total deste sistema de treliça de tela LED?
A estrutura nominal completa tem aproximadamente 14m de largura x 6m de profundidade x 6m de altura.

Quantas torres de suporte estão incluídas?
Esta configuração utiliza cinco conjuntos de torres , incluindo um pilar adicional posicionado atrás da treliça da viga.

Qual tamanho de treliça é usado para as vigas principais?
A estrutura de viga horizontal usa treliça quadrada CS389×389mm com tubos principais de 50×3,0mm.

Qual tamanho de treliça é usado para os pilares?
Os cinco pilares usam treliça quadrada CS289×289mm com tubos principais de 50×3,0mm.

Como é montada cada viga de 14m?
Cada viga de 14m usa quatro seções de treliça de 3m mais uma seção de 2m.

Como é montada cada viga lateral de 6m?
Cada viga lateral de 6m usa duas seções de treliça CS389×389 de 3m.

Quantas talhas manuais de corrente estão incluídas?
A configuração atual inclui cinco talhas manuais de corrente BA05 com capacidade de 2 toneladas cada.

Cinco guinchos de 2 toneladas significam que a estrutura pode suportar 10 toneladas?
Não. As classificações da talha não devem ser somadas e tratadas como a carga admissível da estrutura completa da treliça. O carregamento final permitido depende da estrutura completa, do arranjo de suspensão e da verificação de engenharia.

Os estabilizadores estão incluídos?
Sim. O pacote atual inclui 20 estabilizadores longos.

O cubo de feixe de 6 faces está incluído?
O BOQ fornecido marca o cubo de viga de 6 faces CS389×389 como FALSE , portanto, ele não está listado como parte do pacote atual.

Este pacote inclui a tela LED?
Não. A tela LED não é incluída automaticamente, a menos que esteja especificamente listada na cotação.

O tamanho ou a posição do quinto pilar podem ser personalizados?
Sim. Comprimentos de feixe, altura da torre, posições de suporte e o layout geral podem ser discutidos de acordo com o projeto real da tela LED.
