peso da embalagem: 1260kg
Volume de embalagem: 18cbm
| Bave de 12,00 m (frente) | 3 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 12pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Bave de 12,00 m (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Cubo de feixe | 6 rostos | CS389 × 389 | 6pcs |
| Pilar do telhado | 3 conjuntos | 1,20 m | 50 × 3,0 | CS389 × 389 | 3pcs |
| 12,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 6,20 m de feixe oblíquo | 4 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 1,20 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| Treliça de escada de 6,20 m | 10 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 10pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 10pcs |
| 1,20 m | 50 × 3,0 | CL30.289*50 | 10pcs |
| Componentes do telhado | 4 | telhado conner 4 maneiras, use para treliça de feixe de telhado | CS389 × 389 | 2pcs |
| 5 | telhado conner 5 maneiras, use para treliça de feixe de telhado | CS389 × 389 | 1pcs |
| 1 | Conecte a placa com o grampo | CS389 × 389 | 3pcs |
| Grampo único | 20pcs |
| Grampo duplo | 8pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 238.56 | 1pcs |
Este sistema de nível profissional foi projetado com dimensões e materiais específicos para garantir confiabilidade a longo prazo:

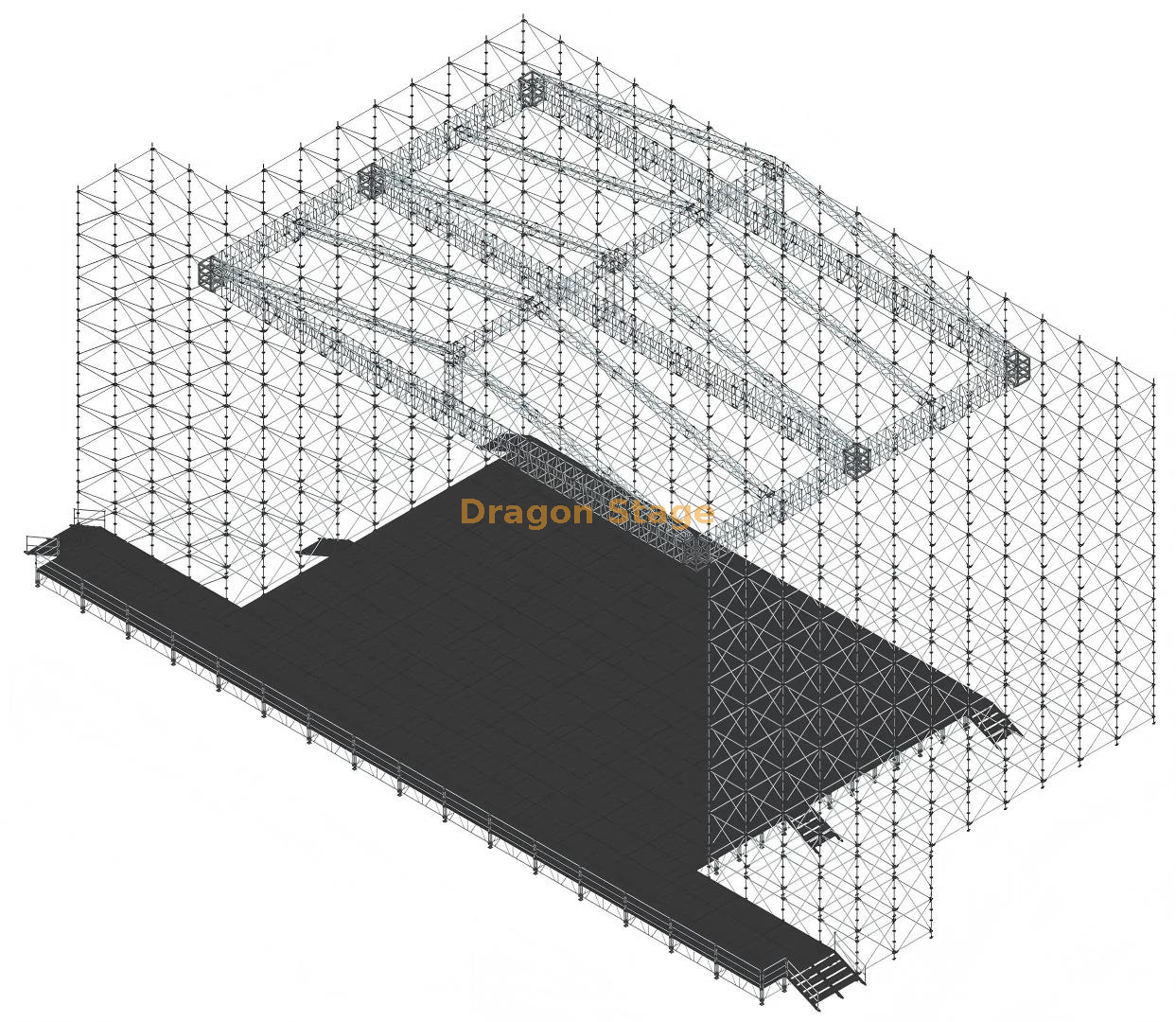

Tipo de estrutura: Sistema de treliça de telhado em pirâmide com 3 vigas de longo vão
Aplicação: Mega Concertos, Festivais Internacionais, Grandes Palcos de Eventos ao Ar Livre
Dimensões:
Especificação de treliça:
Treliça Principal: Treliça Quadrada CS389x389
Diâmetro do cabo principal: liga de alumínio de 50 mm x 3,0 mm de espessura (garantindo a máxima relação resistência-peso).
Cobertura do telhado: material de PVC de nível profissional (cores personalizadas disponíveis, ideal para proteção contra intempéries e marca).
Capacidade de carga: Projetado para cargas pesadas, suportando especificamente sistemas de alto-falantes line array de grande porte, equipamentos de iluminação extensos e telas de LED de grandes dimensões.
Engenharia Avançada e Vantagens Operacionais
O design deste sistema 20x20m incorpora diversas características profissionais que agilizam a logística de produção de eventos:

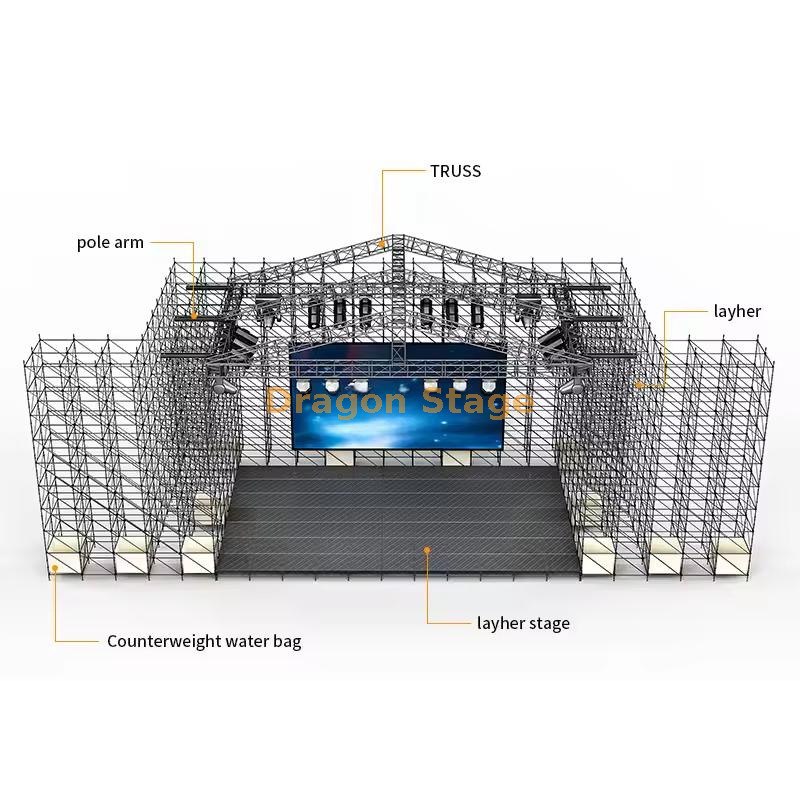

Compatibilidade do sistema Layher: Um recurso importante é o design do sistema para integração com os componentes do andaime do sistema Layher . Essa compatibilidade proporciona maior flexibilidade para a construção de torres de suporte robustas e estruturas auxiliares, permitindo que os produtores se adaptem rapidamente a terrenos desafiadores e diversos requisitos de carga.
Três vigas de longo vão: A inclusão de três vigas primárias de longo vão fornece resistência redundante em toda a largura de 20 metros, minimizando a deflexão e maximizando a carga suspensa permitida (carga móvel) para elementos técnicos complexos de produção.

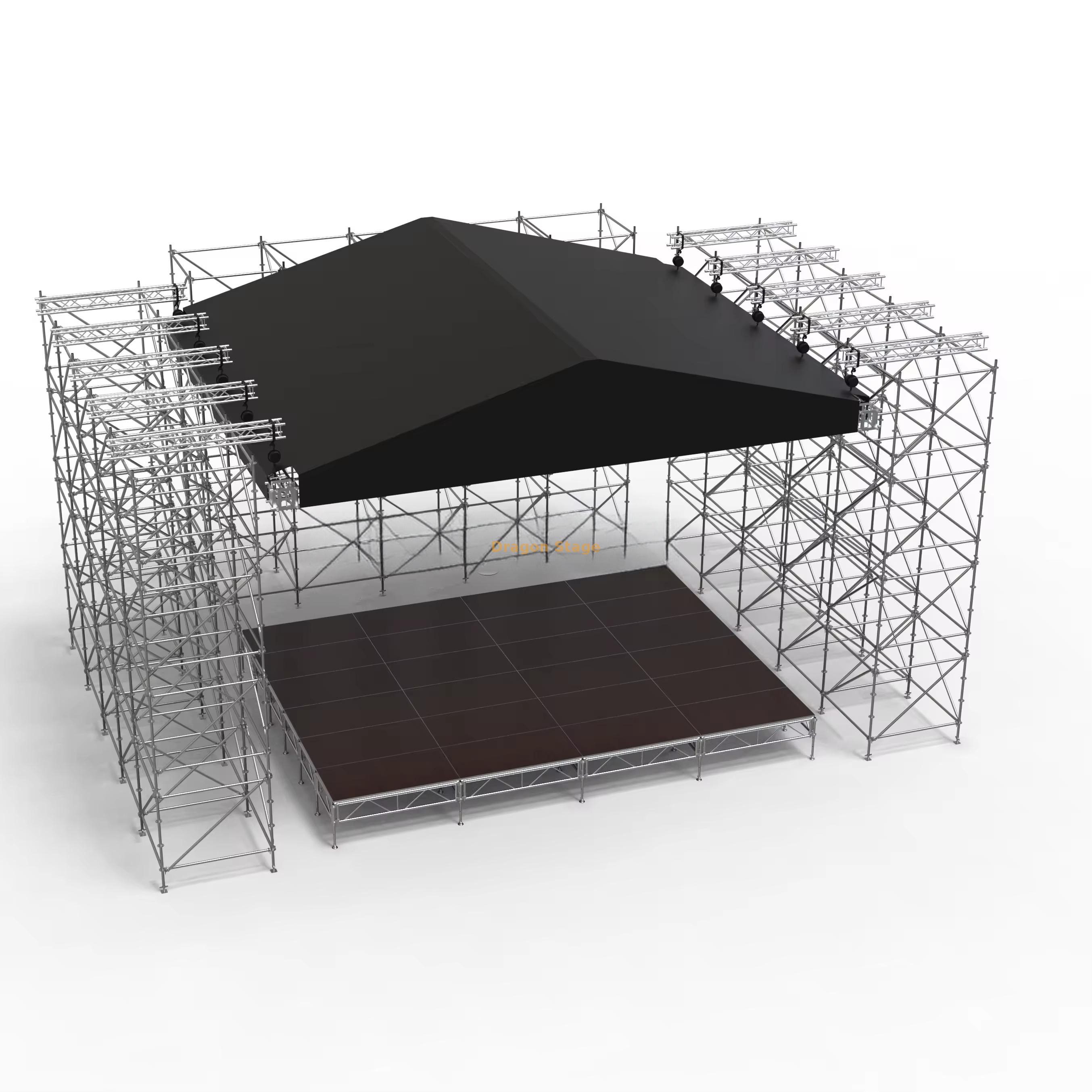

Estética do telhado em pirâmide: O formato icônico do telhado em pirâmide não só oferece uma distribuição estrutural ideal, mas também apresenta um perfil reconhecível e de alto impacto, criando um poderoso ponto focal para transmissões televisivas e mídia de alta resolução.
Componentes modulares para serviços pesados: O uso de seções de treliça quadradas padronizadas e de alta especificação (CS389x389) garante a intercambialidade dos componentes e simplifica a montagem, desmontagem e transporte no local, abordando diretamente os desafios logísticos de grandes eventos.
Envelope de proteção contra intempéries: O sistema de cobertura de PVC é fixado à estrutura, proporcionando abrigo confiável contra chuva e sol, garantindo o funcionamento contínuo e a integridade de equipamentos eletrônicos e audiovisuais sensíveis.
Este sistema de treliça de telhado em pirâmide de grande vão de 20m x 20m é a escolha profissional para produtores que se recusam a comprometer a segurança, a escala ou o desempenho estrutural.
