Peso da embalagem: 4050kg
volume de embalagem: 40cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 20,00 m de feixe (frente) | 3 conjuntos | 3,00 m | 50 × 3,0 | CS500 × 600 | 18 pcs |
| 2,00 m | 50 × 3,0 | CS500 × 600 | 3pcs |
| 1,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 18,00 m de feixe (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS500 × 600 | 12pcs |
| 2,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 1,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 7,00 m Pilar | 6 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 12pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| Cubo de feixe | 6 rostos | CS500 × 600 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot m | 6pcs |
| Base de aço m | 6pcs |
| Seção superior m | 6pcs |
| Guincho manual, ba05 2tons | 6pcs |
| Seção da dobradiça da torneira, altura 1m | 6pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 6pcs |
| Longo Outrigger | 24pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 3 conjuntos | 2,00 m | 50 × 3,0 | CS389 × 389 | 3pcs |
| 18,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 10,20 m de feixe oblíquo | 6 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 12pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| 2,20 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| 10,20 m de escada treliça | 14 conjuntos | 3,00 m | 50 × 3,0 | CL40.389*50 | 28pcs |
| 2,00 m | 50 × 3,0 | CL40.389*50 | 14pcs |
| 2,20 m | 50 × 3,0 | CL40.389*50 | 14pcs |
| Componentes do telhado | 4 | telhado conner 4 maneiras, use para treliça de feixe de telhado | CS389 × 389 | 2pcs |
| 5 | telhado conner 5 maneiras, use para treliça de feixe de telhado | CS389 × 389 | 1pcs |
| 1 | Conecte a placa com o grampo | CS389 × 389 | 3pcs |
| Grampo único | 28pcs |
| Grampo duplo | 12pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 525.76 | 1pcs |
O padrão ouro para infraestrutura de megaeventos

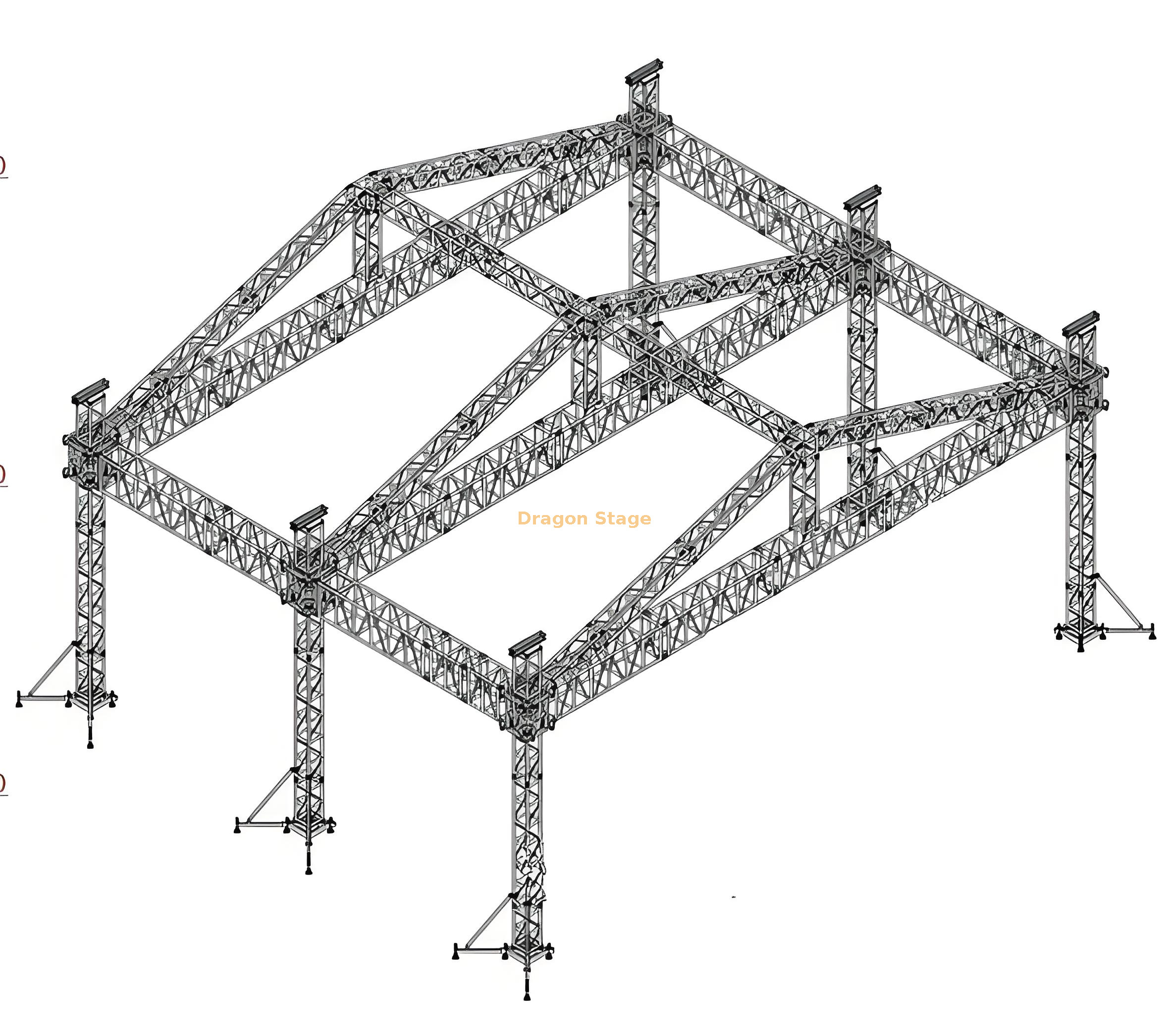

Este sistema de treliça de telhado de alumínio para serviços pesados de 20m (L) x 18m (P) x 8m (A) é a principal escolha para empresas de produção que precisam de escala, altura e confiabilidade máximas para eventos ao ar livre de grande formato. Projetada para suportar as demandas de carga massiva de concertos modernos, festivais de música eletrônica e vitrines corporativas, esta estrutura garante um ambiente aéreo robusto e seguro para artistas e equipamentos técnicos.
Especificações básicas para desempenho intransigente
Projetado para integridade estrutural superior, este sistema utiliza componentes de alta qualidade:
Dimensões totais (L x P x A): 20 metros x 18 metros x 8 metros (fornecendo excepcionais 360 metros quadrados de cobertura de telhado e altura livre impressionante).
Material: Liga de alumínio de alta resistência (normalmente 6082-T6 , garantindo alta capacidade de carga enquanto permanece transportável).
Treliça da viga principal: Treliça quadrada CS500x600 (tubo principal 50 mm x 3,0 mm), utilizada para suporte máximo do vão horizontal.
Treliça de pilar/suporte: Treliça quadrada CS389x389 (tubo principal 50mm x 3,0mm), proporcionando sólida estabilidade vertical.
Tipo de conexão: Conexão tipo espigão (acoplamento pino e cônico), permitindo montagem e desmontagem rápida e sem parafusos.
Cobertura do telhado: Material de PVC impermeável de alta densidade (cores personalizadas disponíveis, cobrindo aproximadamente 525,76 metros quadrados).
Recursos profissionais e vantagens do sistema
Sistema integrado de torre de suporte de solo: A estrutura é construída em torno de uma configuração de torre de estrutura para serviços pesados , incluindo bases de aço , com blocos de manga espigão e guinchos manuais poderosos (2 toneladas) . Este sistema permite a elevação segura, controlada e eficiente da enorme estrutura do telhado.
Estabilidade Excepcional: Apoiado por seis pilares verticais robustos e reforçado com 24 estabilizadores longos , o sistema alcança excelente estabilidade lateral e resistência ao vento, atendendo a rigorosos padrões de segurança para implantação ao ar livre.
Capacidade de carga otimizada: O uso da série CS500x600 para as vigas principais garante a resistência necessária para suspender cargas pesadas, incluindo múltiplas linhas de alto-falantes, elaboradas luminárias móveis e extensas paredes de vídeo LED.
Logística modular e eficiente: A dependência de comprimentos padronizados de treliça quadrada com conexões rápidas simplifica o volume de transporte (aproximadamente 40 cbm no total) e reduz drasticamente o tempo de configuração no local e os custos de mão de obra.
Projeto de telhado inclinado (implícito): A inclusão de componentes específicos de viga oblíqua e de escada indica um projeto de telhado inclinado profissional, que é essencial para o escoamento eficiente da água e rigidez estrutural adicional em condições climáticas variáveis.
Escolha este sistema para obter uma solução estruturalmente sólida, visualmente dominante e operacionalmente eficiente para suas maiores produções.
