peso da embalagem: 3300kg
Volume de embalagem: 40cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 18,00 m de feixe (frente) | 3 conjuntos | 3,00 m | 50 × 3,0 | CS500 × 600 | 18 pcs |
| 2,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 1,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| Bave de 12,00 m (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS500 × 600 | 8pcs |
| 2,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 1,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 7,00 m Pilar | 4 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| Cubo de feixe | 6 rostos | CS500 × 600 | 2pcs |
| Torre da estrutura | Bloco de manga Spigot m | 4pcs |
| Base de aço m | 4pcs |
| Seção superior m | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 3 conjuntos | 1,80 m | 50 × 3,0 | CS289 × 289 | 3pcs |
| 12,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 9,20 m de feixe oblíquo | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 8pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 9,20 m de escada treliça | 10 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 20pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 10pcs |
| 1,20 m | 50 × 3,0 | CL30.289*50 | 10pcs |
| Componentes do telhado | 4 | telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| 5 | telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 1pcs |
| 1 | Conecte a placa com o grampo | CS289 × 289 | 3pcs |
| Grampo único | 20pcs |
| Grampo duplo | 8pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 350.16 | 1pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 2,00 m de viga de asas | 2 conjuntos | 3,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 2,00 m | 50 × 3,0 | CS500 × 600 | 2pcs |
| 1,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 7,00 m asas pilar | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| Torre das asas | Bloco de manga Spigot m | 2pcs |
| Base de aço m | 2pcs |
| Seção superior m | 2pcs |
| Guincho manual, ba05 2tons | 2pcs |
| Seção da dobradiça da torneira, altura 1m | 2pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 2pcs |
| Longo Outrigger | 8pcs |
| Acessório de treliça |
| Acoplador cônico e clipe e pino safrty | conjunto
inteiro |

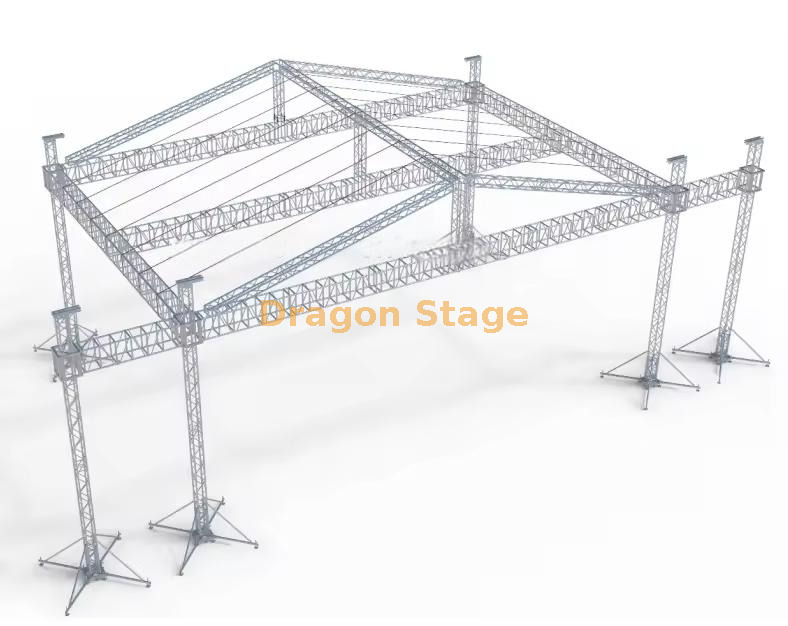

O sistema de treliça de telhado de pico para serviço pesado de 18m × 12m × 8m é uma solução comprovada e de alto desempenho para cobertura de palcos externos, confiável em todo o mundo para grandes concertos, festivais de música, eventos corporativos e produções itinerantes.
Apresentando um design clássico pontiagudo (hip-end) para excelente escoamento de água e resistência ao vento, este sistema de treliça totalmente em alumínio oferece uma impressionante largura frontal de 18 metros, profundidade de 12 metros e altura interna de 8 metros com excelente capacidade de carga distribuída uniformemente - perfeito para grandes paredes de vídeo LED, sistemas pesados de PA de matriz linear e equipamentos de iluminação extensos.
A montagem rápida do conector cônico, as torres de canto reforçadas com estabilizadores e o suporte completo da cobertura garantem máxima segurança e configuração rápida por equipes experientes. PVC opcional ou cobertura transparente disponível. Quando você precisa de um teto de palco de médio a grande porte, confiável e bonito, que execute perfeitamente show após show, este sistema pontiagudo de 18×12m é a escolha profissional.
