peso da embalagem: 4300kg
volume de embalagem: 60cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Viga de 22,00 m (frente) | 2 conjuntos | 3,00 m | 50 × 4,0 | CS520 × 760 | 14pcs |
| 2,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| 1,00 m | 50 × 4,0 | CS520 × 760 | 2pcs |
| 16,00 m de feixe (lateral) | 2 conjuntos | 3,00 m | 50 × 4,0 | CS520 × 760 | 8pcs |
| 2,00 m | 50 × 4,0 | CS520 × 760 | 4pcs |
| 1,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| 9,00 m Pilar | 6 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 18 pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Cubo de feixe | 6 rostos | CS520 × 760 | FALSO |
| Torre da estrutura | Bloco de manga Spigot L | 6pcs |
| Base de aço l | 6pcs |
| Seção superior l | 6pcs |
| Guincho manual, ba05 2tons | 6pcs |
| Seção da dobradiça da torneira, altura 1m | 6pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 6pcs |
| Longo Outrigger | 24pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 2 conjuntos | 2,20 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 16,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Viga oblíqua de 11,20 m | 6 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 18 pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| .20 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| Treliça de escada de 11,20 m | 12 conjuntos | 3,00 m | 50 × 3,0 | CL40.389*50 | 36pcs |
| 2,00 m | 50 × 3,0 | CL40.389*50 | 12pcs |
| .20 m | 50 × 3,0 | CL40.389*50 | 12pcs |
| Componentes do telhado | 4 | telhado conner 4 maneiras, use para treliça de feixe de telhado | CS389 × 389 | 2pcs |
| 5 | telhado conner 5 maneiras, use para treliça de feixe de telhado | CS389 × 389 | 0pcs |
| 1 | Conecte a placa com o grampo | CS389 × 389 | 2pcs |
| Grampo único | 24pcs |
| Grampo duplo | 12pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 527.76 | 1pcs |

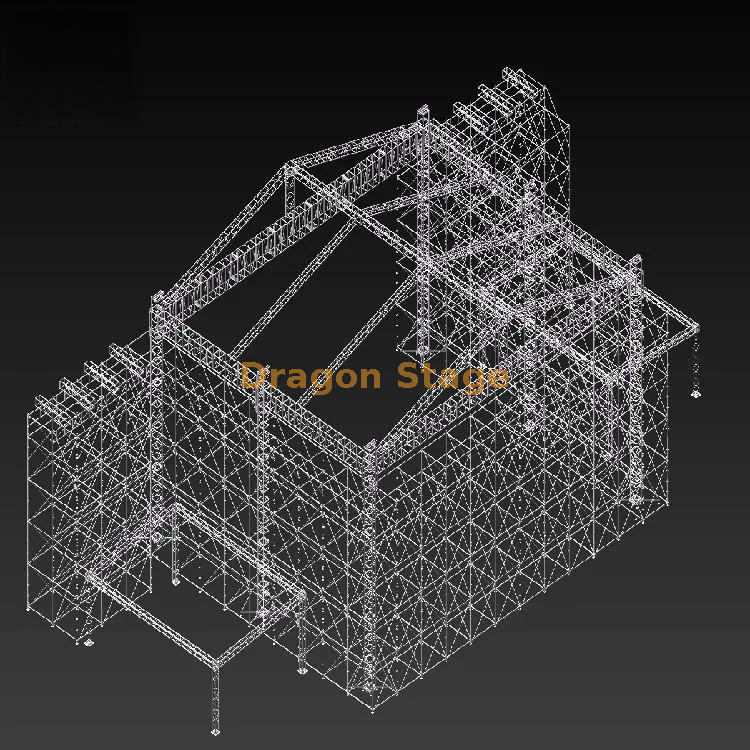

O sistema de treliça de teto espigão resistente de 22m × 16m × 10m foi projetado para as maiores produções itinerantes, grandes festivais e eventos ao ar livre de alta capacidade. Apresentando um enorme vão frontal livre de 22 metros, 16 metros de profundidade e 10 metros de altura interna, este telhado é reforçado por seis paredes centrais de andaimes Layher que aumentam drasticamente a capacidade de carga e a resistência ao vento, mantendo a estrutura completamente apoiada no solo.
Construído inteiramente a partir de treliça de alumínio 6061 certificada com conectores cônicos rápidos, ele suporta cargas distribuídas extremas (perfeito para paredes de vídeo LED gigantes, sistemas de PA de matriz linear pesada e projetos de iluminação complexos). A combinação de torres perimetrais com pilares internos Layher proporciona estabilidade e segurança incomparáveis, tornando-o a escolha preferida das principais locadoras internacionais quando são necessárias máxima capacidade de aparelhamento e confiabilidade.
