Peso da embalagem: 2600kg
Volume de embalagem: 21cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Bave de 12,00 m (frente) | 3 conjuntos | 3,00 m | 50 × 3,0 | CS500 × 600 | 6pcs |
| 2,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 1,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| Bave de 12,00 m (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS500 × 600 | 2pcs |
| 2,00 m | 50 × 3,0 | CS500 × 600 | 2pcs |
| 1,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 9,00 m Pilar | 4 conjuntos | 3,00 m | 50x3.0 | CS350 × 350 | 12pcs |
| 2,00 m | 50x3.0 | CS350 × 350 | 0pcs |
| 1,00 m | 50x3.0 | CS350 × 350 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot m | 4pcs |
| Base de aço m | 4pcs |
| Seção superior m | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 3 conjuntos | 1,20 m | 50 × 3,0 | CS289 × 289 | 3pcs |
| 12,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 1pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 1pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 6,20 m de feixe oblíquo | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| Treliça de escada de 6,20 m | 10 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 10pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 10pcs |
| 1,20 m | 50 × 3,0 | CL30.289*50 | 10pcs |
| Componentes do telhado |
| telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 1pcs |
| Conecte a placa com o grampo | 3pcs |
| Grampo único | 20pcs |
| Grampo duplo | 8pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 238.56 | 1pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Vito de asas de 6,00 m | 2 conjuntos | 3,00 m | 50 × 3,0 | CS500 × 600 | 4pcs |
| 2,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 1,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 9,00 m asas pilar | 2 conjuntos | 3,00 m | FALSO | CS350 × 350 | 6pcs |
| 2,00 m | FALSO | CS350 × 350 | 0pcs |
| 1,00 m | FALSO | CS350 × 350 | 0pcs |
| Torre das asas | Bloco de manga Spigot m | 2pcs |
| Base de aço m | 2pcs |
| Seção superior m | 2pcs |
| Guincho manual, ba05 2tons | 2pcs |
| Seção da dobradiça da torneira, altura 1m | 2pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 2pcs |
| Longo Outrigger | 8pcs |
| Acessório de treliça |
| Acoplador cônico e clipe e pino safrty | conjunto
inteiro |

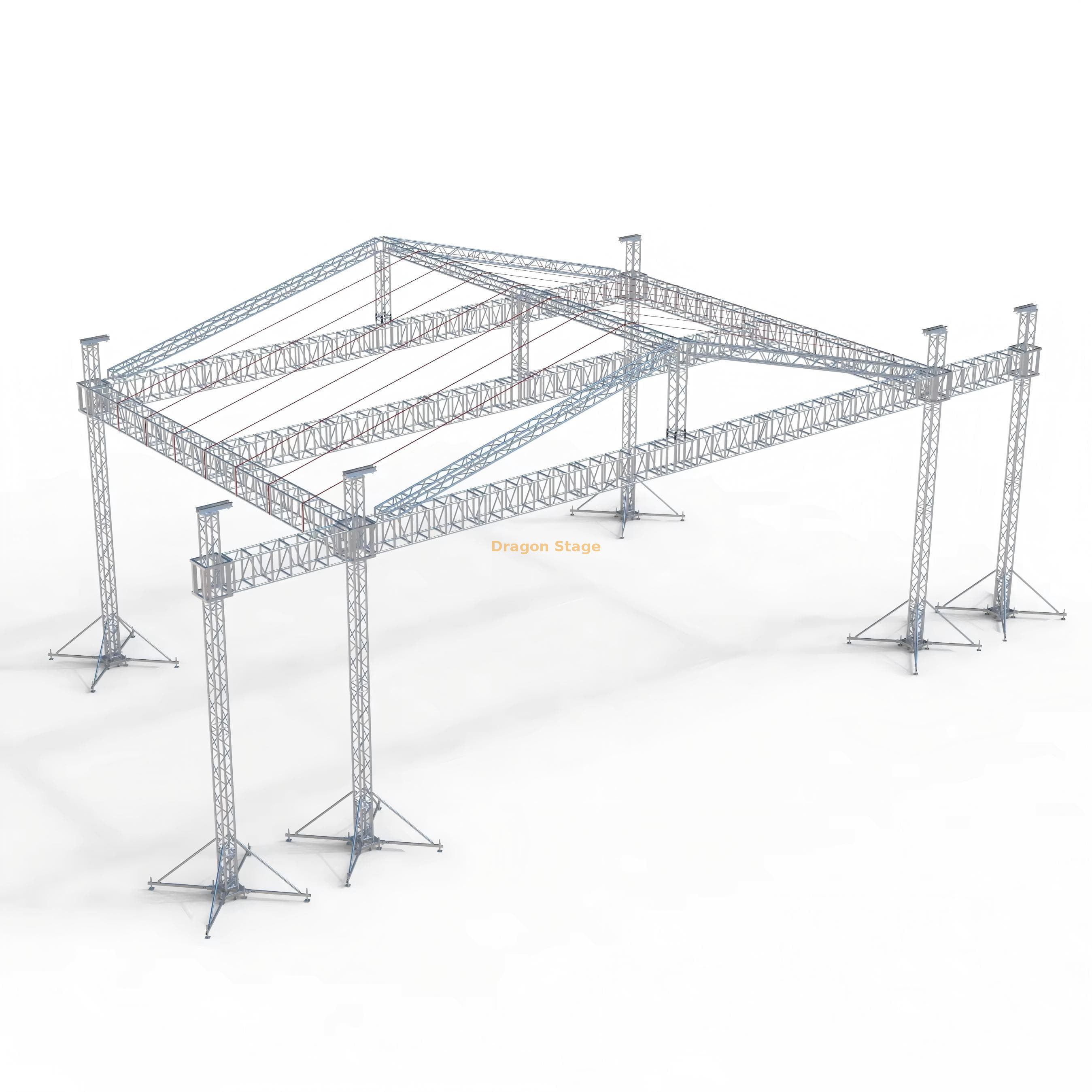

Sistema de alumínio do fardo do telhado da praia profissional do mar de 13x11x7m
1. Introdução
A organização de um evento de classe mundial num ambiente costeiro ou de praia apresenta desafios estruturais e ambientais únicos. A treliça de telhado de alumínio DragonStage 13x11x7m Sea Beach é uma solução de engenharia especializada projetada especificamente para ambientes de alta salinidade e ventos fortes. Com um vão frontal de 13 metros e uma profundidade de 11 metros, esta estrutura oferece 143 metros quadrados de espaço protegido para apresentações. A folga vertical de 7 metros garante que os alto-falantes line array e os equipamentos de iluminação complexos tenham a “altura de acabamento” necessária para projeção sonora de nível profissional e impacto visual contra o pano de fundo do oceano.
2. Desafios da indústria e soluções profissionais
A produção de eventos na costa enfrenta frequentemente a dupla ameaça de corrosão rápida e condições instáveis do solo. As treliças de alumínio padrão podem sofrer oxidação acelerada no ar salgado, enquanto a natureza mutável da areia torna difícil manter a estabilidade da torre tradicional.
DragonStage resolve esses problemas específicos do litoral utilizando liga de alumínio 6082-T6 de alta qualidade , que oferece resistência natural superior à corrosão em comparação com alternativas de qualidade inferior. Para estabilidade, este sistema de 13x11x7m foi projetado para interagir com bases de aço especializadas de grande porte e estabilizadores estendidos que distribuem a carga por uma área de superfície maior – essencial para areia fofa de praia. Além disso, para combater as fortes rajadas de vento típicas de locais costeiros, o sistema utiliza uma configuração de torre resistente que permite a rápida remoção da cobertura de PVC em situações climáticas de emergência, protegendo a integridade estrutural da plataforma (Fonte: https://www.dragontruss.com/Aluminum-Truss-pl3962133.html ).
3. Principais recursos e benefícios operacionais
A treliça de praia de 13x11x7m é mais do que apenas uma moldura; é um ambiente de produção especializado construído para durabilidade.
Alumínio 6082-T6 otimizado para ar salgado
A estrutura primária é fabricada em tubo de alumínio reforçado com especificação de tubo principal de 50x3,0mm. Isto garante que o vão livre de 13 m permaneça rígido sob o peso do equipamento audiovisual profissional. A filosofia de design 'Sea Beach' se estende ao hardware, usando conectores de alta qualidade que resistem ao gripagem em condições úmidas e salgadas, garantindo que a estrutura permaneça fácil de desmontar mesmo após semanas de exposição (Fonte: https://www.dragontruss.com/Lighting-Truss-pl3552133.html ).
Suporte Terrestre Avançado para Terreno Costeiro
A estabilidade na praia é fundamental. Este sistema apresenta um sofisticado sistema de torre de apoio ao solo com guinchos manuais de 2 toneladas, permitindo que o telhado seja montado ao nível do solo. Isto é particularmente benéfico em ambientes costeiros onde a velocidade do vento pode aumentar em altura; o cordame mais baixo do solo aumenta a segurança da tripulação. Os estabilizadores do sistema são ajustáveis, compensando as inclinações naturais e desníveis das dunas da praia (Fonte: https://www.dragontruss.com/Stage-Truss-pl3452133.html ).
Proteção contra intempéries estabilizada por UV
A cobertura de PVC incluída foi projetada para os extremos. É estabilizado aos raios UV para evitar que o tecido fique quebradiço sob o intenso reflexo do sol e da areia. O projeto de alta tensão garante que a água da chuva seja derramada instantaneamente, evitando o perigoso efeito de “acumulação” que pode ocorrer em grandes vãos durante chuvas costeiras tropicais.
4. Perguntas frequentes práticas para profissionais de palco
| Pergunta | Responder |
| P: Qual é o peso total do sistema 13x11x7m? | O peso total da embalagem é de aproximadamente 1750kg, otimizado para frete marítimo internacional em volume consolidado. |
| P: Esta treliça pode ser usada para instalações costeiras permanentes? | Embora projetada para eventos, sua construção em alumínio 6082-T6 é adequada para uso sazonal de longo prazo se for realizada lavagem regular das ferragens com água doce. |
| P: Como você fixa a estrutura na areia? | Recomendamos uma combinação de nossos estabilizadores longos e lastro de concreto pesado ou âncoras de areia-trado especializadas. |
| P: O custo do projeto inclui engenharia estrutural? | Nossos preços incluem tabelas de carga estrutural padrão; engenharia personalizada específica do local para licenças de praia pode ser fornecida como um serviço de valor agregado. |
5. Forte apelo à ação (CTA)
Garanta que seu evento costeiro seja construído sobre uma base de segurança e engenharia especializada. Confie no DragonStage para fornecer uma estrutura pronta para a praia que resiste aos elementos.
Você gostaria que eu gerasse uma cotação de envio personalizada ou fornecesse tabelas detalhadas de suporte de carga para a treliça de praia marítima de 13x11x7m?
