peso da embalagem: 3050kg
Volume de embalagem: 28cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Feixe de 15,00 m (frente) | 3 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 15pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Bave de 12,00 m (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 7,00 m Pilar | 6 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 12pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| Torre da estrutura | Bloco de manga Spigot S | 6pcs |
| Base de aço s | 6pcs |
| Seção superior s | 6pcs |
| Guincho manual, ba05 2tons | 6pcs |
| Seção da dobradiça da torneira, altura 1m | 6pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 6pcs |
| Longo Outrigger | 24pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 3 conjuntos | 1,50 m | 50 × 3,0 | CS289 × 289 | 3pcs |
| 12,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 7,70 m de feixe oblíquo | 6 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 2,70 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 7,70 m de escada treliça | 8 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 8pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 8pcs |
| 2,70 m | 50 × 3,0 | CL30.289*50 | 8pcs |
| Componentes do telhado |
| telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 1pcs |
| Conecte a placa com o grampo | 3pcs |
| Grampo único | 16pcs |
| Grampo duplo | 12pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 293.46 | 1pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 2,00 m de viga de asas | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 7,00 m asas pilar | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| Torre das asas | Bloco de manga Spigot S | 2pcs |
| Base de aço s | 2pcs |
| Seção superior s | 2pcs |
| Guincho manual, ba05 2tons | 2pcs |
| Seção da dobradiça da torneira, altura 1m | 2pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 2pcs |
| Longo Outrigger | 8pcs |
| Acessório de treliça |
| Acoplador cônico e clipe e pino safrty | conjunto
inteiro |
peso da embalagem: 2800kg
Volume de embalagem: 18cbm
| Item | Especificação | Quantidade |
| Estágio de montagem de alumínio | Topping: 4x8ft
(1,22x2.44m) | de madeira | 45 PCs |
| Brace de 1,22m de estágio | 54 PCs |
| 2,44m de suporte de estágio | 50 pcs |
| Fique com tubo extensível | 60 pcs |
| Base ajustável em estágio | 60 pcs |
| Escada de palco | cobertura de madeira | total | 8 | passos | 2 pcs |

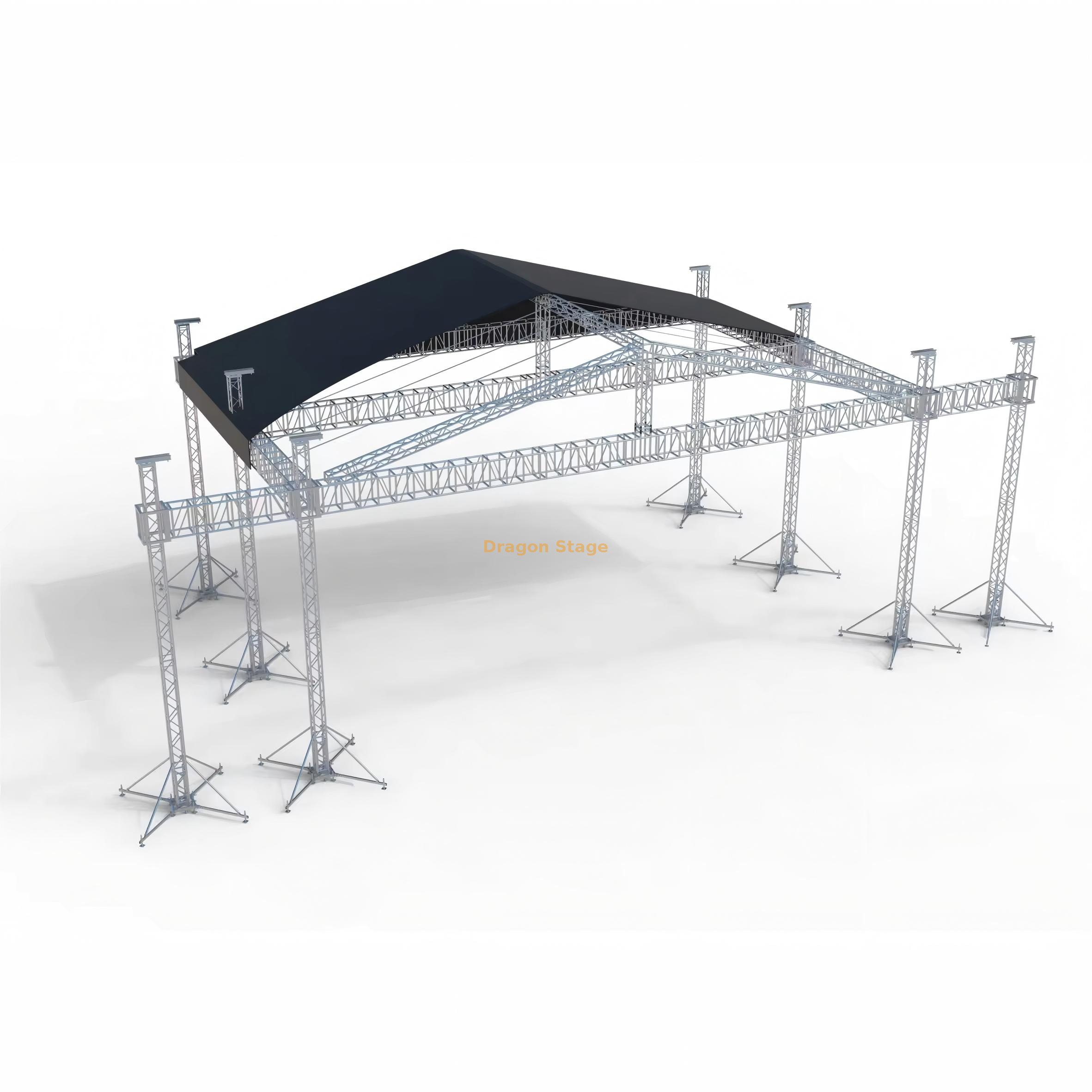

Sistema de treliça de palco de evento externo com altura ajustável de alumínio: 15m x 12m x 8m (6 pilares)
Introdução: Cobertura Massiva e Capacidade de Rigging Profissional
O Dragon Stage sistema de treliça de palco para eventos externos de altura ajustável de alumínio foi projetado para os mais exigentes concertos, festivais e eventos televisionados em grande escala. Este pacote abrangente apresenta uma estrutura robusta de telhado de treliça de 15m x 12m x 8m apoiada por seis pilares principais e inclui uma plataforma de palco extensa e ajustável. O sistema de suporte atualizado de seis torres oferece excepcional distribuição de carga e estabilidade ao longo do grande vão de 15 metros, tornando-o a principal escolha para grandes produções ao ar livre.
Principais recursos e detalhamento de componentes
I. Estrutura de treliça de 6 pilares de alta capacidade
Este sistema foi projetado para máxima segurança e capacidade de carga em sua enorme área ocupada:

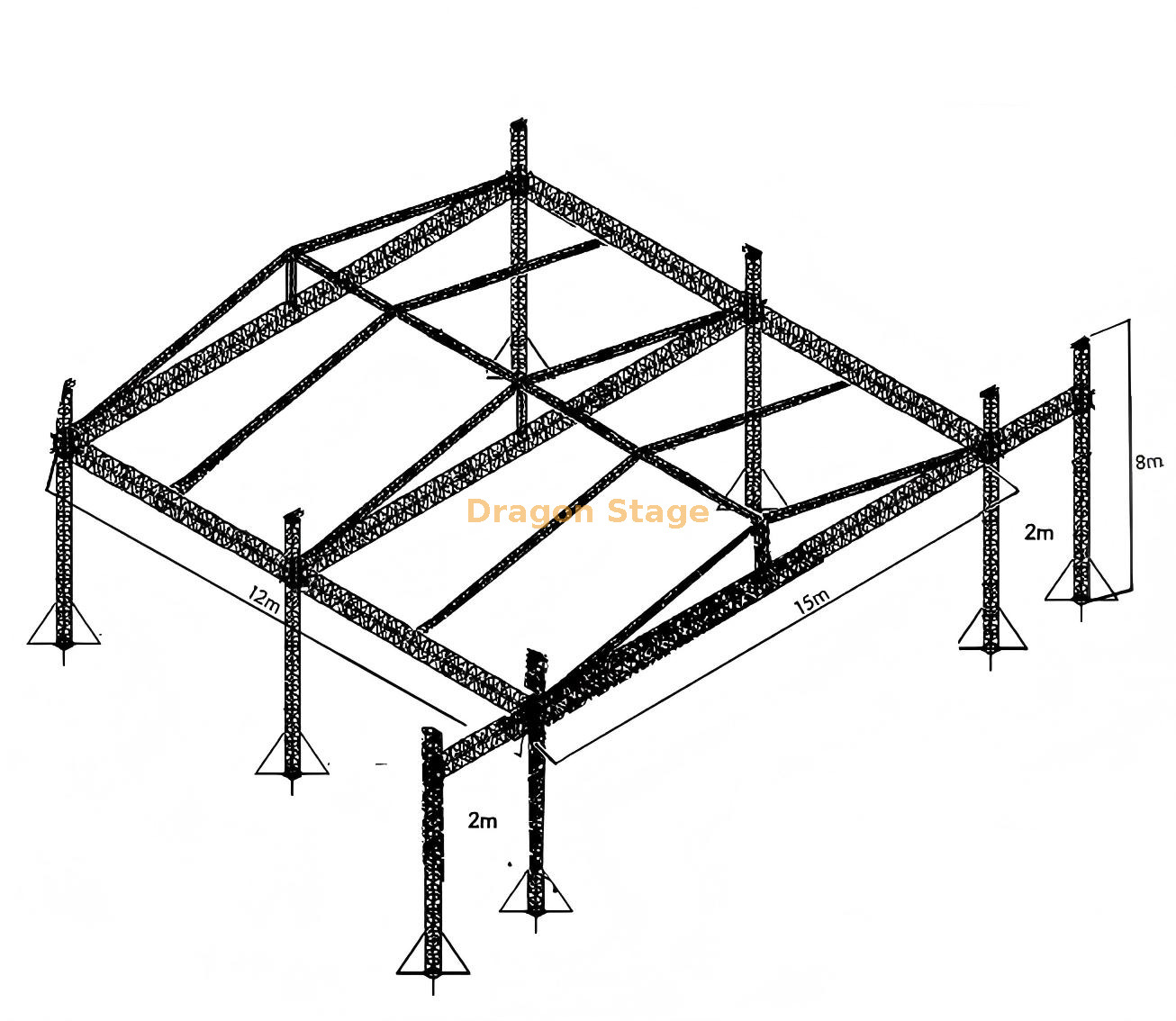

Dimensões da estrutura: 15 m de comprimento x 12 m de largura x 8 m de altura (49,2 pés x 39,4 pés x 26,2 pés).
Suporte de seis torres: Utilizando seis pilares verticais principais (em oposição aos quatro padrão), este projeto aumenta significativamente a integridade estrutural e a capacidade de carga do sistema, especialmente para pendurar telas LED pesadas e conjuntos de linhas ao longo do vão de 15 m.
Perfis de treliça:
Vigas Principais: CS389x389 (400mm x 400mm) com tubos principais de 50mm x 3,0mm para alta resistência à flexão.
Pilares/Telhado: CS289x289 (300mm x 300mm) para suporte vertical eficiente.
Asas Integradas: Duas estruturas de asas separadas estão incluídas, completas com seus próprios pilares, bases e guinchos. Eles são essenciais para o posicionamento ideal dos alto-falantes PA (Line Array) longe da linha principal do teto.
Elevação e Estabilização: Apresenta um total de 8 conjuntos de talhas manuais de 2 toneladas (BA05) e impressionantes 24 estabilizadores longos para estabilidade suprema em condições de vento forte.
II. Palco de evento com altura ajustável
O palco incluído foi projetado para acomodar diferentes requisitos de visão do público:
Área de palco: Uma grande área de atuação de 12,2 m x 10,98 m (aproximadamente 40 pés x 36 pés).
Altura ajustável: O sistema de palco permite ajuste flexível de altura de 1,2 m a 2 m (4 pés a 6,5 pés) , tornando-o versátil para concertos e eventos de apresentação em camadas.
Material do deck: Possui 45 peças de cobertura de madeira durável de 4 x 8 pés (1,22 m x 2,44 m) , completas com reforços e suportes necessários para a altura máxima.
III. Logística do Sistema
| Componente | Descrição | Logística | Recurso principal |
| Treliça de telhado | 6 pilares, estrutura em A com asas | 3.050 kg/28 CBM | 15m de vão, 8m de altura |
| Plataforma de palco | 40 pés x 36 pés, deck de madeira | 2.800 kg/18 CBM | Altura Ajustável (1,2m - 2m) |
| Dossel | PVC, Azul ou Cor Personalizada | 293,46 m² | Proteção total para a grade do telhado |
| Equipamento de elevação | 8 x talhas manuais BA05 (2T) | Incluído | Capacidade de elevação simultânea |
Perguntas frequentes práticas para profissionais de palco
P: Por que optar por um sistema de 6 pilares em vez de um sistema padrão de 4 pilares para um vão de 15m?
R: Uma configuração de 6 pilares aumenta significativamente a carga suspensa máxima permitida (capacidade de amarração) na grade principal do telhado, à medida que a carga é distribuída por mais suportes verticais. Isso é fundamental para grandes produções que exigem iluminação intensa, cenários extensos e múltiplas telas de vídeo. Também melhora drasticamente a estabilidade e o perfil de resistência ao vento da estrutura.
P: Qual é a vantagem da altura ajustável do palco (1,2m - 2m)?
R: O alcance ajustável permite que o palco seja posicionado mais alto ( até 2 m ) para públicos externos muito grandes, garantindo linhas de visão claras à distância. As alturas mais baixas são úteis para eventos em locais menores ou onde as regulamentações locais restringem a elevação máxima do palco.
P: Qual é a principal causa da ampla faixa de preços (¥ 65.640 - ¥ 115.756)?
R: A diferença nos preços geralmente depende de vários fatores:
Material do telhado: Atualizando a cobertura de PVC para um material resistente, retardante de fogo ou de malha.
Certificação: Incluindo cálculos estruturais completos e relatórios de certificação TUV.
Deck de palco: Atualizando a cobertura de madeira para um material mais durável, antiderrapante premium ou resistente ao fogo.
Talhas: Troca das 8 Talhas Manuais por 8 Talhas Elétricas de Corrente.
