Volume de embalagem: 33cbm
Peso da embalagem: 3650kg
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 18,00 m de feixe (frente) | 3 conjuntos | 3,00 m | 50 × 3,0 | CS500 × 600 | 18 pcs |
| 2,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 1,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 15,00 m de feixe (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS500 × 600 | 10pcs |
| 2,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 1,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 9,00 m Pilar | 6 conjuntos | 3,00 m | 50x3.0 | CS350 × 350 | 18 pcs |
| 2,00 m | 50x3.0 | CS350 × 350 | 0pcs |
| 1,00 m | 50x3.0 | CS350 × 350 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot m | 6pcs |
| Base de aço m | 6pcs |
| Seção superior m | 6pcs |
| Guincho manual, ba05 2tons | 6pcs |
| Seção da dobradiça da torneira, altura 1m | 6pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 6pcs |
| Longo Outrigger | 24pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 3 conjuntos | 1,80 m | 50 × 3,0 | CS289 × 289 | 3pcs |
| 15,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 5pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 9,20 m de feixe oblíquo | 6 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 12pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 9,20 m de escada treliça | 12 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 24pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 12pcs |
| 1,20 m | 50 × 3,0 | CL30.289*50 | 12pcs |
| Componentes do telhado |
| telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 1pcs |
| Conecte a placa com o grampo | 3pcs |
| Grampo único | 24pcs |
| Grampo duplo | 12pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 412.56 | 1pcs |
Volume de embalagem: 30cbm
peso da embalagem: 4600kg
| Estágio de montagem de alumínio | Topping: 4x8ft
(1,22x2.44m) | de madeira | 77 PCs |
| Brace de 1,22m de estágio | 88 pcs |
| 2,44m de suporte de estágio | 84 peças |
| Fique com tubo extensível | 96 PCs |
| Base ajustável em estágio | 96 PCs |
| Escada de palco | cobertura de madeira | total | 8 | passos | 2 pcs |

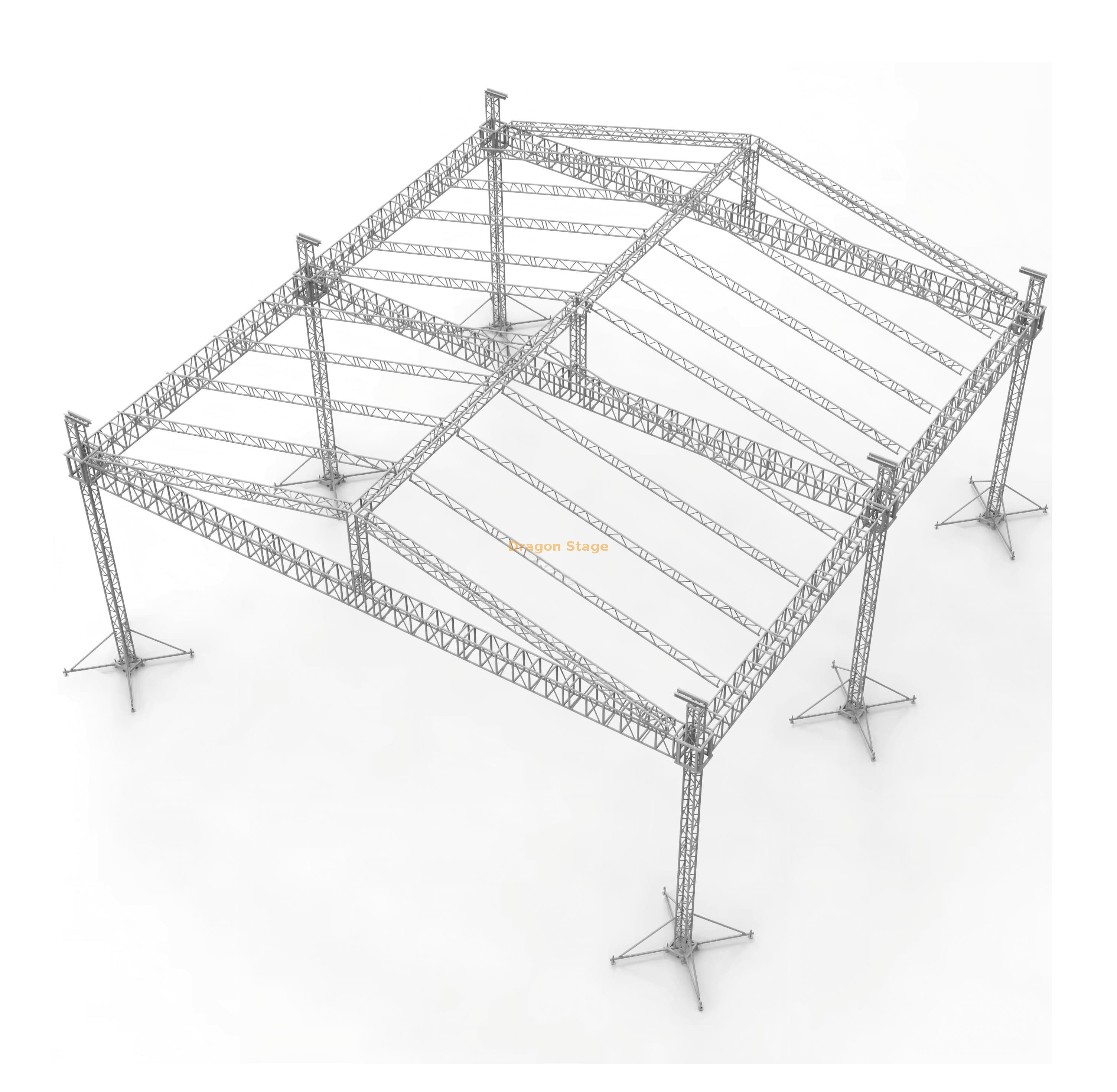

Sistema de treliça de telhado A para eventos de alumínio: Telhado de treliça em grande escala para venda 18x15x10m
1. Introdução: a base da produção ao vivo em grande escala
O DragonStage sistema de treliça de telhado em alumínio para eventos é uma estrutura de suporte de solo excepcionalmente grande e resistente, projetada para os eventos ao ar livre mais exigentes, incluindo grandes festivais de música, grandes cerimônias esportivas e instalações corporativas abrangentes. Dimensionado com impressionantes 18 metros de largura por 15 metros de profundidade e uma impressionante altura livre de 10 metros , este sistema oferece máxima cobertura e espaço vertical para tramas complexas de iluminação, som e vídeo.
Este telhado de treliça de grande escala para venda é classificado como um sistema de treliça de telhado com estrutura em A, um projeto conhecido por sua distribuição de carga superior e estabilidade em condições climáticas adversas. A estrutura atinge sua robustez utilizando dois perfis distintos e resistentes: Treliça CS500x600 para as vigas principais do telhado (fornecendo capacidade máxima de vão) e Treliça CS350x350 para os pilares de suporte. Esta implantação estratégica de materiais garante uma plataforma confiável e certificada para qualquer projeto de produção ambicioso.
2. Desafios e soluções na construção moderna de eventos
A produção de grandes eventos exige a superação de desafios críticos relacionados à estabilidade estrutural, ao gerenciamento de carga em longos vãos e ao gerenciamento de vastas áreas logísticas. Este sistema foi projetado para atender a estas necessidades profissionais:
Manipulação de Vãos e Cargas Extremas: Para cobrir com segurança uma área de 18m x 15m, a grade do telhado deve suportar cargas elevadas em distâncias significativas. Ao especificar a treliça para serviço pesado CS500x600 para as principais travessias horizontais, o DragonStage fornece a resiliência de engenharia necessária, minimizando a deflexão e maximizando a capacidade de peso útil do equipamento.
Segurança na Elevação e Estabilidade: A construção de uma estrutura com 10 m de altura requer recursos de segurança aprimorados. Este sistema utiliza 6 pilares primários equipados com componentes robustos Spigot Sleeve Block M , reforçados por 24 Long Outriggers para maior resistência a momentos de tombamento (Fonte: https://www.dragontruss.com/Typical-A-frame-Roof-Truss-System-pl3101260.html ). Além disso, todas as operações de elevação utilizam talhas manuais de 2 toneladas (BA05) e eslingas de fibra para uma implantação segura e controlada.
Espaço de produção integrado: A estrutura é embalada com uma enorme plataforma de palco modular dedicada com tamanho aproximado de 13,42mx17m (Plataforma de palco: 13,42m $vezes$ 17m, altura 1,2-2m). Essa área pré-calculada do palco elimina problemas de interface entre o palco e a estrutura, garantindo um ajuste perfeito e um tempo de construção mais rápido no local. Como princípio fundamental no palco, a integração adequada entre o palco e a estrutura da treliça é fundamental para a segurança (Fonte: https://en.wikipedia.org/wiki/Stage ).
3. Principais recursos e benefícios para profissionais de eventos
O sistema de treliça de alumínio para telhado de eventos 18x15x10m oferece especificações técnicas otimizadas para máximo desempenho e eficiência logística.
| Recurso | Detalhes da especificação | Benefício ao cliente |
| Dimensões totais (C x L x A) | 18m x 15m x 10m (Telhado) | Oferece um dos maiores espaços cobertos certificados disponíveis, ideal para palcos principais e grandes multidões. |
| Perfil da treliça do telhado principal | CS500x600 (treliça de torneira quadrada) | Garante capacidade de suporte de carga superior em todo o longo vão de 18 m para iluminação pesada e paredes de vídeo. |
| Perfil de treliça de pilar | CS350x350 (treliça de torneira quadrada) | Oferece um perfil de coluna de suporte forte, porém gerenciável, utilizando 6 pilares para maior estabilidade. |
| Tamanho da plataforma do palco | $approx 13,42 ext{m} imes 17 ext{m}$ (77 peças de cobertura de 4x8 pés) | Fornece uma área de atuação enorme e ajustável, reduzindo significativamente o tempo de configuração do espaço geral do evento. |
| Cobertura do dossel do telhado | Material PVC, 412,56 m² | Oferece proteção abrangente contra intempéries em todo o equipamento principal e área do palco. |
| Conexão de treliça | Torneira (acoplador cônico, clipe de segurança e pino) | Facilita a montagem rápida, segura e confiável de componentes para serviços pesados. |
Os principais componentes estruturais, incluindo as vigas CS500x600 e os pilares CS350x350, apresentam um tamanho de tubo principal de 50 mm x 3,0 mm , um indicador chave da classificação de serviço pesado do sistema. Hardware de rigging, como o Spigot Sleeve Block M , Steel Base M e Top Section M são dimensionados adequadamente para o tamanho e altura da estrutura. O robusto deck do palco inclui 77 painéis de madeira de 4x8 pés, apoiados por 96 conjuntos de suportes e bases ajustáveis, capazes de ajustar a altura da plataforma entre 1,2m e 2,0m . A natureza modular destes componentes é crucial para a rápida rotatividade no mercado de turismo (Fonte: https://www.dragontruss.com/stage-products-list.html ).
4. Perguntas frequentes práticas para profissionais de palco
P: Qual é o principal benefício do projeto A-Roof em relação a um telhado plano para este tamanho?
R: O projeto A-Roof, também conhecido como telhado de duas águas, fornece integridade estrutural inerente para grandes vãos e auxilia no escoamento natural da água, o que é crítico para 412 m² de área de cobertura.
P: Os pilares são capazes de suportar as cargas laterais das telas de vídeo ou das asas de som?
R: Sim, o uso do perfil CS350x350, combinado com os estabilizadores longos e os blocos de manga com classificação M, torna a estrutura de 6 pilares adequada para lidar com forças laterais significativas e cargas distribuídas.
P: Qual é o volume logístico total estimado para todo este sistema?
R: O volume total de embalagem para o sistema completo de treliça e estágio é de 63 CBM (treliça de 33 CBM, estágio de 30 CBM), simplificando o planejamento de frete e transporte.
P: Como a altura do palco é ajustada em campo?
R: A altura do palco de 1,2 m a 2,0 m é alcançada através do suporte incluído com tubos extensíveis e bases ajustáveis do palco correspondentes, proporcionando nivelamento preciso da altura.
5. Forte apelo à ação (CTA)
Para as maiores produções onde o desempenho, a segurança e a escala são fundamentais, escolha o sistema de treliça de telhado A para eventos de alumínio DragonStage 18x15x10m.
Contate a equipe de engenharia da DragonStage hoje mesmo para garantir dados de carga certificados e desenhos de produção personalizados para seu próximo projeto de telhado de treliça em grande escala.
