Peso da embalagem: 400 kg
Volume de embalagem: 3CBM
| Item | Especificação (SQURE TRUSS) | Qty |
| comprimento (m) | tubo principal (mm) | tamanho (mm) |
| Feixe | 3 | 50 × 3,0 | CS389 × 389 | 2 pcs |
| 2 | 50 × 3,0 | CS389 × 389 | PCs |
| 1 | 50 × 3,0 | CS389 × 389 | 1 pcs |
| 0.5 | 50 × 3,0 | CS289 × 289 | PCs |
| Pilar | 3 | 50 × 3,0 | CS289 × 289 | 2 pcs |
| 2 | 50 × 3,0 | CS289 × 289 | PCs |
| 1 | 50 × 3,0 | CS289 × 289 | 2 pcs |
| 0.5 | 50 × 3,0 | CS289 × 289 | PCs |
| Torre | Bloco de manga Spigot S | 2 pcs |
| Base de aço s | 2 pcs |
| Seção superior s | 2 pcs |
| Guincho manual, ba05 2tons | 2 pcs |
| Seção da dobradiça da torneira, altura 1m | 2 pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 2 pcs |
| Longo Outrigger | 8 pcs |
| Acessório de treliça | Acoplador cônico e clipe e pino safrty | conjunto
inteiro |
1. material: liga de alumínio
2.Característica: Soldadores e engenheiros profissionais para garantir treliça de alta qualidade.
3.Aplicação: para pendurar tela LED, iluminação, alto-falante e assim por diante para eventos internos ou externos, concertos, exposições.

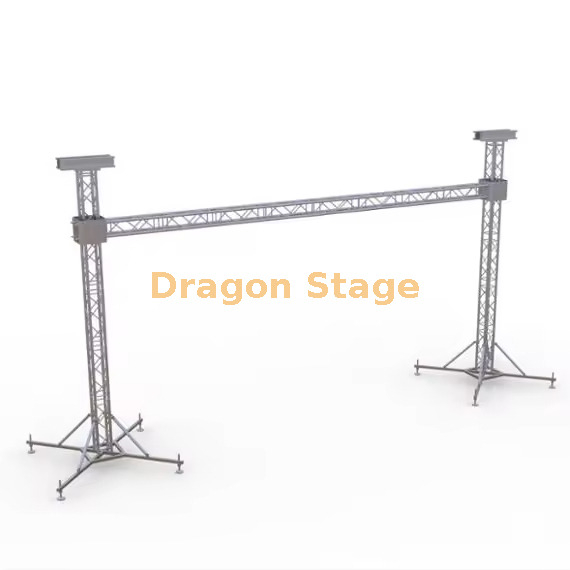

Tela LED de suspensão externa de alumínio profissional de 7x5m e sistema de treliça de palco de cenário
1. Introdução
No cenário moderno de eventos, o vídeo de alta resolução é a peça central da produção. O sistema de treliça de palco de tela LED suspensa para exterior de alumínio de 7x5m da DragonStage foi projetado especificamente para atender às demandas de alta carga da tecnologia LED contemporânea. Fornecendo um vão de 7 metros de largura e uma folga vertical de 5 metros, esta estrutura estilo 'poste da baliza' oferece a estabilidade e a precisão necessárias para pendurar telhas de LED pesadas sem deflexão estrutural. Para organizadores de eventos e técnicos AV, o desafio é manipular milhares de quilos de componentes eletrônicos sensíveis de forma segura e perfeitamente nivelada – um desafio que este sistema de alumínio reforçado aborda com engenharia especializada.
2. Desafios e soluções
O principal desafio ao pendurar uma parede de LED é o “efeito vela” – a tela atua como uma parede sólida contra o vento, criando imensa pressão lateral nas torres de treliça. O DragonStage resolve isso utilizando alumínio 6082-T6 de alta resistência e um sistema de suporte de solo com estabilizadores estendidos e pontos de lastro ponderados para estabilidade externa. Outro problema comum é a precisão necessária para a montagem do LED; se a treliça horizontal se curvar, mesmo que ligeiramente, as placas de LED não se alinharão, criando lacunas visíveis na imagem. Nossa solução utiliza um perfil de treliça em caixa resistente com acopladores cônicos de alta precisão que mantêm uma linha horizontal perfeitamente rígida sob o peso específico de sua parede de vídeo.
3. Principais recursos e benefícios
Este sistema de 7x5m é fabricado em liga de alumínio 6082-T6 de classe aeroespacial, oferecendo a maior relação resistência/peso disponível para estruturas de eventos temporários. Este material é naturalmente resistente à corrosão, tornando-o um investimento ideal a longo prazo tanto para eventos corporativos internos quanto para festivais de música ao ar livre (Fonte: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
O sistema utiliza um projeto de elevação de torre com talhas manuais ou elétricas. Isso permite que a viga superior de 7 metros seja equipada com placas de LED na altura da cintura, garantindo a segurança dos técnicos e dos delicados pixels de LED, antes de ser içada até a altura total de 5 metros. De acordo com os padrões internacionais de rigging, usar um sistema de torre de suporte terrestre dedicado é a maneira mais segura de gerenciar cargas pesadas de vídeo aéreas (Fonte: https://www.plasa.org ).
Para um ambiente de palco completo, esta treliça de cenário foi projetada para se encaixar perfeitamente atrás de nossas plataformas modulares de alumínio. Essas plataformas fornecem uma superfície nivelada e de alta capacidade para os artistas que complementa o impacto visual da parede LED suspensa (Fonte: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Seção de perguntas frequentes
P: Qual é o peso máximo que este vão de 7 m pode suportar? R: O sistema foi projetado para uso AV pesado; entretanto, a capacidade exata depende da série de treliça escolhida (por exemplo, 290 mm ou 390 mm). Forneça o peso total da sua tela LED para um cálculo de carga personalizado.
P: Esta treliça pode ser usada para iluminação e também para telas de LED? R: Sim. O vão horizontal oferece amplo espaço para a montagem da tela de LED e uma fileira frontal ou traseira de luminárias de cabeça móvel.
P: É fácil transportar entre locais? R: Absolutamente. As seções modulares de alumínio são leves e dividem-se em comprimentos de 2m ou 3m, cabendo facilmente em uma van de entrega padrão ou em malas de voo.
P: Vocês fornecem as talhas e o equipamento de amarração? R: Oferecemos kits completos, incluindo guinchos manuais ou talhas elétricas de corrente, blocos de manga e seções superiores adaptadas ao peso específico da tela.
5. Forte apelo à ação (CTA)
Garanta que sua produção visual seja apoiada por uma estrutura de alto desempenho quanto seu conteúdo de vídeo. Entre em contato com a equipe de engenharia da DragonStage hoje para obter um orçamento personalizado para o sistema de treliça de cenário com tela LED de 7x5m. Baixe nossas especificações técnicas e comece a planejar seu próximo evento de alto impacto com confiança.
