Peso da embalagem: 1800kg
Volume de embalagem: 17cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 16,00 m de feixe (frente) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 10pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 8,00 m de feixe (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Pilar de 6,00 m | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 8pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Cubo de feixe | Spigot Cube 389x389 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot S | 4pcs |
| Base de aço s | 4pcs |
| Seção superior s | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 2 conjuntos | 1,60 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 8,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 1pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 8,20 m de feixe oblíquo | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 8pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 2,20 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 8,20 m de escada treliça | 6 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 12pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 0pcs |
| 2,20 m | 50 × 3,0 | CL30.289*50 | 6pcs |
| Componentes do telhado |
| telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 0pcs |
| Conecte a placa com o grampo | 2pcs |
| Grampo único | 12pcs |
| Grampo duplo | 8pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 236.96 | 1pcs |

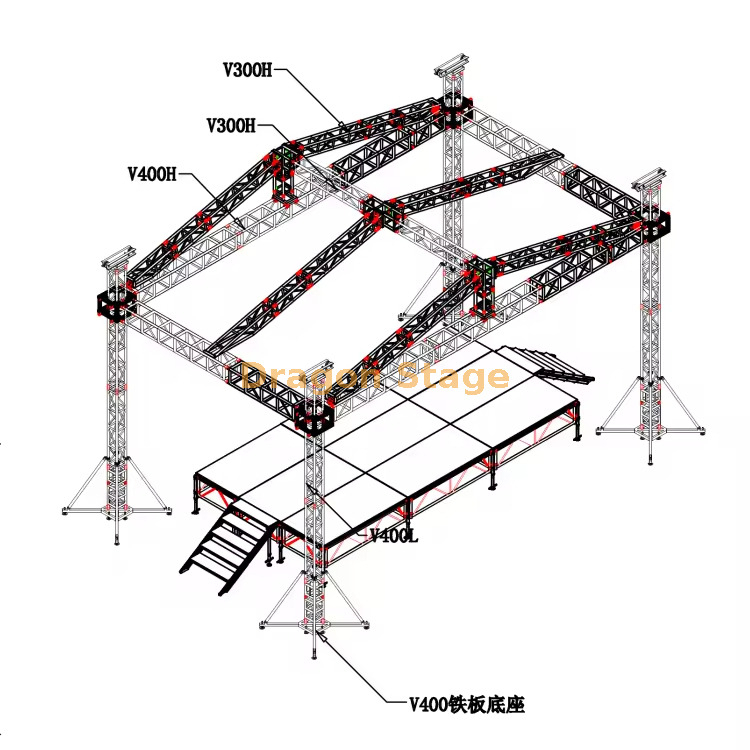

Treliça plana de alumínio acessível no telhado de 16x8x7m com palco de concerto ao ar livre1
1. Introdução
Para organizadores de eventos que equilibram uma visão em grande escala com um orçamento rigoroso, o sistema de treliça plana de alumínio DragonStage 16x8x7m oferece uma solução econômica e de alto impacto. Este sistema expansivo oferece uma área de atuação de 16 metros de largura, 8 metros de profundidade e um vão vertical de 7 metros, tornando-o adequado para festivais regionais, concertos comunitários e grandes comícios corporativos. Ao oferecer uma alternativa 'barata' ou 'usada' sem comprometer a qualidade estrutural do alumínio 6061-T6, o DragonStage fornece um ponto de entrada acessível para produção de palco externo de nível profissional.
2. Desafios da indústria e soluções técnicas
Estruturas de grandes vãos normalmente enfrentam dois grandes obstáculos: deflexão estrutural e gestão climática. Um vão horizontal de 16 metros está sujeito a um estresse gravitacional significativo quando carregado com equipamentos de iluminação pesados e telas de LED. Além disso, projetos de telhados “planos” são famosos por coletar água da chuva se a cobertura não for projetada corretamente.
DragonStage aborda esses desafios através de suportes de pilares reforçados e blocos de manga de alta resistência. Mesmo em nossas configurações econômicas, utilizamos ligas de alumínio resistentes que mantêm a rigidez ao longo do vão de 16 m. Para resolver o problema de drenagem associado aos telhados planos, as nossas coberturas de PVC são concebidas com pontos de fixação de alta tensão, garantindo que o tecido permanece suficientemente esticado para derramar água para a periferia. Isto evita o acúmulo perigoso de água que pode levar à falha estrutural. Além disso, o sistema de palco integrado possui macacos de nivelamento ajustáveis, permitindo que a plataforma de 16x8m permaneça perfeitamente estável mesmo em terrenos externos irregulares.
3. Principais recursos e benefícios operacionais
O sistema de telhado plano de 16x8x7m foi projetado para máxima metragem quadrada e eficiência operacional.
Estrutura de alumínio 6061-T6 de alta capacidade
Apesar de ser posicionada como uma opção acessível, a estrutura é construída em alumínio 6061-T6, padrão da indústria. Isso garante que o sistema permaneça leve para transporte, ao mesmo tempo que oferece a alta resistência à tração necessária para pendurar line arrays e luminárias. A natureza modular da treliça permite que a largura de 16 m seja dividida em seções gerenciáveis, tornando-a um ativo altamente portátil para empresas de turismo (Fonte: https://www.dragontruss.com/Aluminum-Truss-pl3962133.html ).
Sistema Integrado de Palco Profissional
Este pacote inclui um palco externo modular completo de 16x8m. Os decks do palco são projetados com superfícies antiderrapantes e impermeáveis e são projetados para travar diretamente nos pilares da treliça para melhorar a unidade estrutural. Essa integração garante que o palco e o telhado se movam como uma unidade única, proporcionando um ambiente mais seguro para os artistas e reduzindo o tempo de configuração normalmente associado à construção independente de palco e telhado (Fonte: https://www.dragontruss.com/Stage-Truss-pl3452133.html ).
Segurança Certificada e Versatilidade Orçamentária
DragonStage garante que mesmo sistemas “usados” ou “baratos” passem por rigorosas verificações de qualidade. Todos os componentes atendem aos padrões internacionais de soldagem e segurança. Para organizações que exigem segurança documentada para licenças, nossos processos de fabricação são apoiados por relatórios TUV, garantindo que seu investimento econômico atenda aos requisitos de segurança dos regulamentos modernos de seguros e locais (Fonte: https://www.dragontruss.com/TUV-Report-dc249965.html ).
4. Perguntas frequentes práticas para profissionais de palco
| Pergunta | Responder |
| P: Qual é a capacidade máxima de carga para a viga de 16m? | A capacidade de carga depende do perfil de treliça específico utilizado. Fornecemos tabelas de carga detalhadas para cada vão de 16 m para garantir a montagem segura do equipamento. |
| P: Como evitar que a água se acumule em um telhado plano? | Usamos uma cobertura de PVC de alta tensão e um ajuste de altura ligeiramente deslocado nas torres para criar uma inclinação sutil para o escoamento da água. |
| P: “Usado” significa que a treliça está danificada? | Não. Os sistemas usados são inspecionados estruturalmente, limpos e verificados quanto à integridade. Eles oferecem um preço mais baixo devido ao desgaste cosmético ou histórico de locação anterior. |
| P: Quanto tempo leva para configurar o sistema 16x8m? | Uma equipe treinada de 4 a 6 pessoas normalmente pode concluir a montagem completa do palco e do telhado em aproximadamente 5 a 7 horas. |
5. Forte apelo à ação (CTA)
Traga escala profissional para o seu evento sem o preço premium. Confie na DragonStage para fornecer as estruturas duráveis e de grande porte que seu festival merece.
Entre em contato com a equipe de vendas da DragonStage hoje mesmo para obter uma cotação de nossos pacotes de treliça para telhado plano de 16x8x7m e garanta um palco de alta qualidade para sua próxima produção.
