Peso da embalagem: 3820kg
Volume de embalagem: 52cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 18,00 m de feixe (frente) | 3 conjuntos | 3,00 m | 50 × 3,0 | CS500 × 600 | 18 pcs |
| 2,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 1,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 18,00 m de feixe (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS500 × 600 | 12pcs |
| 2,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 1,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 9,00 m Pilar | 6 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 18 pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Cubo de feixe | 6 rostos | CS500 × 600 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot m | 6pcs |
| Base de aço m | 6pcs |
| Seção superior m | 6pcs |
| Guincho manual, ba05 2tons | 6pcs |
| Seção da dobradiça da torneira, altura 1m | 6pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 6pcs |
| Longo Outrigger | 24pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 3 conjuntos | 1,80 m | 50 × 3,0 | CS289 × 289 | 3pcs |
| 18,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 9,20 m de feixe oblíquo | 6 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 12pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 9,20 m de escada treliça | 14 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 28pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 14pcs |
| 1,20 m | 50 × 3,0 | CL30.289*50 | 14pcs |
| Componentes do telhado | 4 | telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| 5 | telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 1pcs |
| 1 | Conecte a placa com o grampo | CS289 × 289 | 3pcs |
| Grampo único | 28pcs |
| Grampo duplo | 12pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 474.96 | 1pcs |
peso da embalagem: 4330kg
volume de embalagem: 59cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 18,00 m de feixe (frente) | 3 conjuntos | 3,00 m | 50 × 4,0 | CS520 × 760 | 18 pcs |
| 2,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| 1,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| 18,00 m de feixe (lateral) | 2 conjuntos | 3,00 m | 50 × 4,0 | CS520 × 760 | 12pcs |
| 2,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| 1,00 m | 50 × 4,0 | CS520 × 760 | 0pcs |
| 9,00 m Pilar | 6 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 18 pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Cubo de feixe | 6 rostos | CS520 × 760 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot L | 6pcs |
| Base de aço l | 6pcs |
| Seção superior l | 6pcs |
| Guincho manual, ba05 2tons | 6pcs |
| Seção da dobradiça da torneira, altura 1m | 6pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 6pcs |
| Longo Outrigger | 24pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 3 conjuntos | 1,80 m | 50 × 3,0 | CS289 × 289 | 3pcs |
| 18,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 9,20 m de feixe oblíquo | 6 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 12pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 9,20 m de escada treliça | 14 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 28pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 14pcs |
| 1,20 m | 50 × 3,0 | CL30.289*50 | 14pcs |
| Componentes do telhado | 4 | telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| 5 | telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 1pcs |
| 1 | Conecte a placa com o grampo | CS289 × 289 | 3pcs |
| Grampo único | 28pcs |
| Grampo duplo | 12pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 474.96 | 1pcs |
Vantagens do sistema para produtores profissionais de eventos
Vantagem de altura extrema (10M): A altura excepcional de 10 metros fornece excelentes linhas de visão para grandes multidões, permite designs de cenários de dois ou três níveis e acomoda cenários de tela de LED extremamente grandes ou conjuntos de linhas verticais.
Suporte robusto ao solo: O sistema inclui 6 conjuntos de torres de estrutura , equipados com blocos de manga de espigão com bases de aço , para serviço pesado e 6 talhas manuais (2 toneladas) . Este pacote abrangente garante elevação segura e mecanicamente assistida e estabilidade confiável.
Alta capacidade de carga útil: A implantação estratégica da série CS500x600 para as principais vigas de suporte de carga garante que a estrutura possa lidar com cargas de várias toneladas de equipamentos profissionais de iluminação, som e palco de maneira confiável.
Eficiência em Logística: Apesar do tamanho, o sistema é modular, embala de forma eficiente (aprox. 52 cbm de volume total de embalagem) e conta com o sistema de conexão Spigot, que reduz drasticamente o tempo de mão de obra em comparação às conexões tradicionais por parafuso.

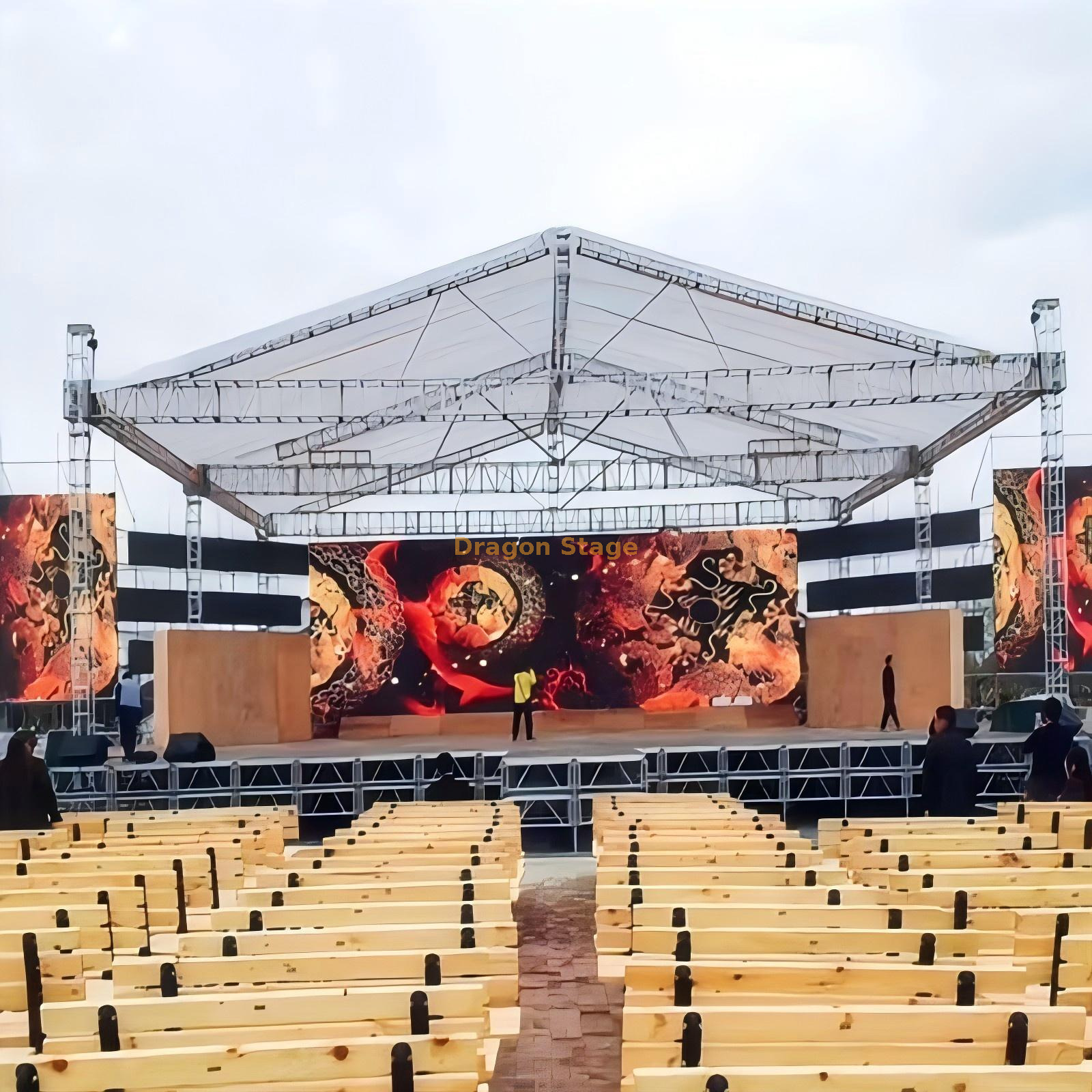

Este sistema de treliça de telhado de 18x18x10m foi construído para causar impacto, projetado para segurança e projetado para as rigorosas demandas do circuito global de concertos e festivais.
