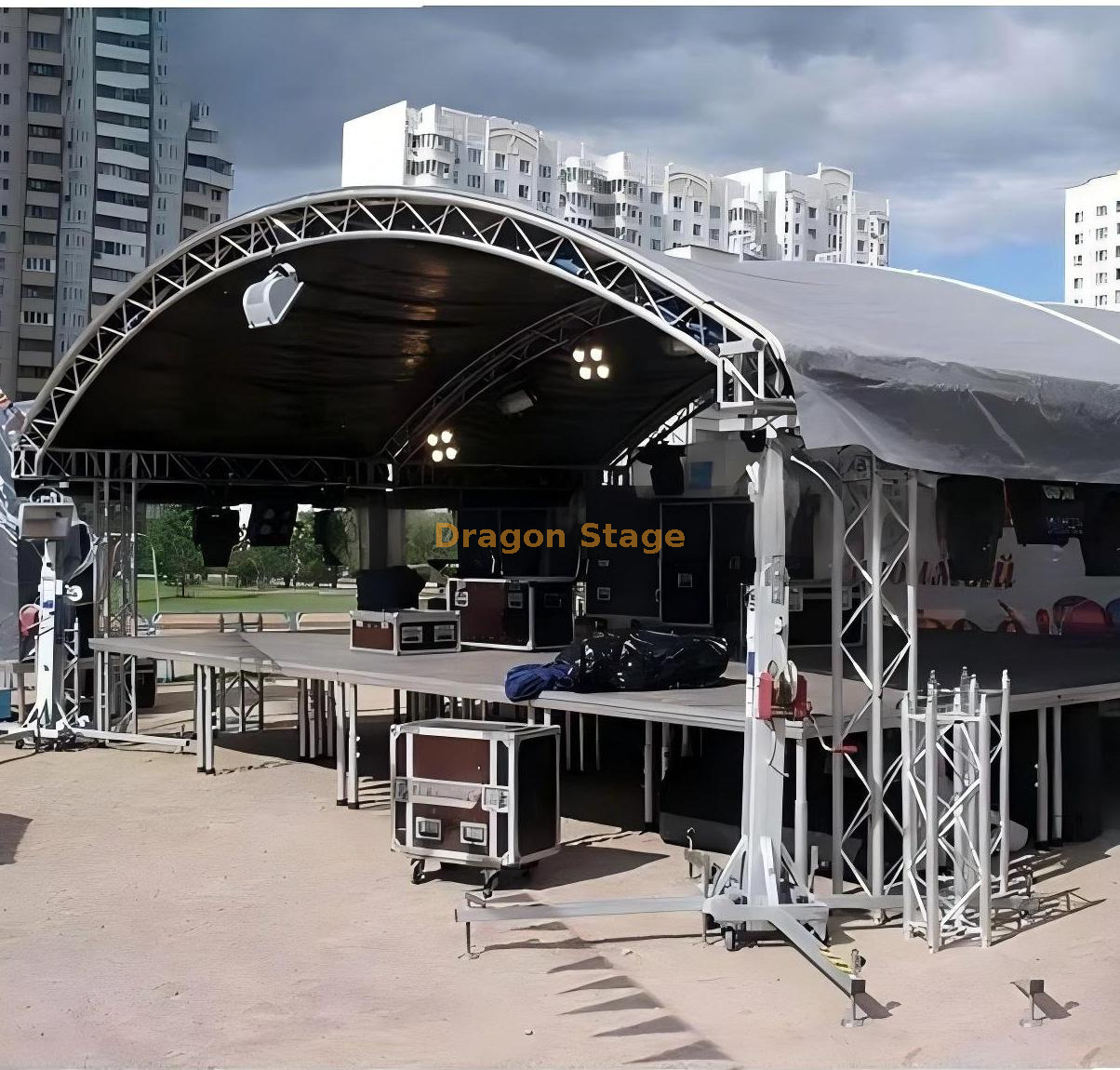

Arco quadro de suporte de alumínio treliça de telhado 10x6x4m

Peso da embalagem: 1200 kg

Volume de embalagem: 11cbm

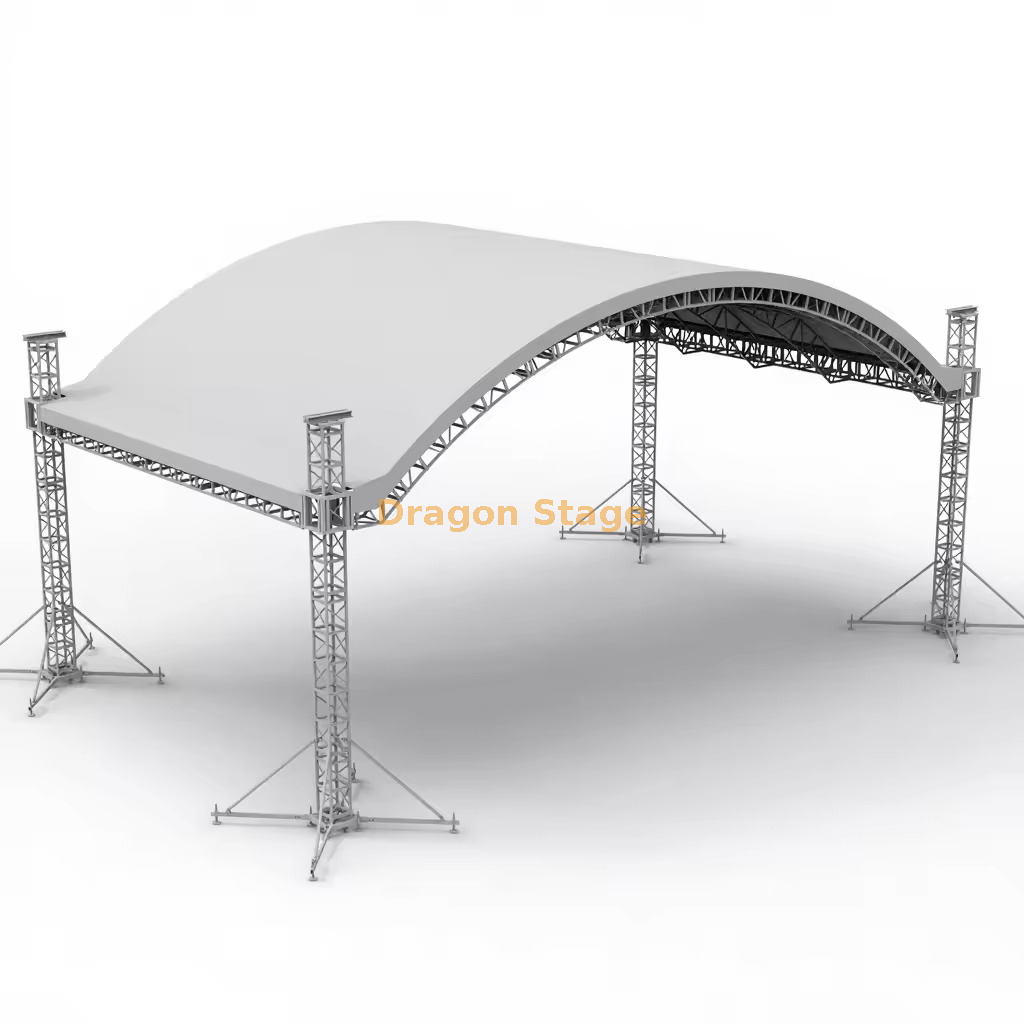

Este sistema de treliça de telhado curvo de alumínio de 10x6x4m é uma estrutura modular para eventos que consiste em quatro torres de elevação, quatro conjuntos de vigas de telhado curvas, vigas laterais, bielas de telhado, guinchos manuais, estabilizadores e uma cobertura de telhado em PVC.

As seções estruturais principais utilizam treliça quadrada CS289 × 289 mm com tubos principais de 50 × 3,0 mm. O sistema destina-se a concertos temporários, performances, exposições e produções de eventos que requerem uma estrutura de treliça coberta.

O pacote listado é principalmente um sistema de treliça de telhado. Plataforma de palco, equipamento de iluminação, telas de LED, alto-falantes, lastro e ancoragem específica do projeto não estão incluídos, a menos que sejam confirmados separadamente no orçamento.

Os clientes que comparam diferentes dimensões e layouts podem explorar nossa linha completa de sistemas de treliças curvas para telhados.

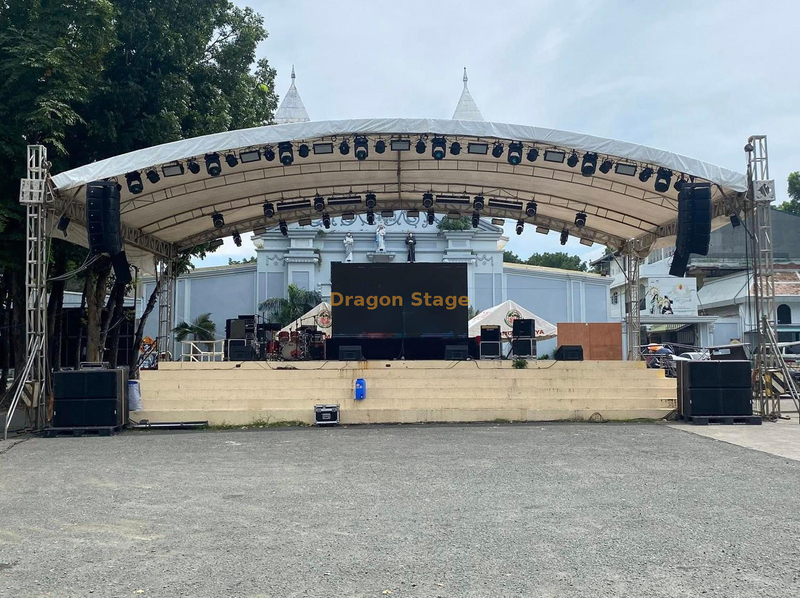

Estrutura Modular de Telhado Curvo para Eventos Temporários

A cobertura curva confere à estrutura do evento um perfil arquitetônico reconhecível, ao mesmo tempo em que fornece uma estrutura elevada para a cobertura de PVC e equipamentos de produção compatíveis.

Esta configuração de 10x6x4m utiliza quatro suportes de torre e quatro conjuntos de vigas curvas do telhado conectados por hastes longitudinais. O conjunto do telhado é elevado por meio de blocos de manga, talhas manuais e cintas de elevação fornecidas com o sistema.

Sua construção modular permite que as seções da treliça sejam desmontadas para embalagem, transporte e instalação em eventos repetidos.

Para clientes que ainda comparam configurações de telhado plano, em forma de A e curvo, nosso guia de projeto e configuração de treliça explica os principais fatores envolvidos na seleção de um sistema adequado.

Principais recursos

• Dimensões totais nominais de 10 × 6 × 4 m

• Seções de treliça quadrada CS289 × 289 mm

• Tubos principais de 50 × 3,0 mm

• Quatro conjuntos de torre de elevação

• Quatro conjuntos modulares de vigas de telhado curvas

• Cinco conjuntos de bielas

• Dois conjuntos de vigas laterais

• Quatro talhas manuais de 2 toneladas

• Quatro blocos de manga e quatro bases de aço

• Dezesseis estabilizadores longos

• Sistema de conector cônico modular

• Cobertura de telhado em PVC na cor azul ou personalizada

• Projetado para desmontagem, transporte e montagem repetida

A classificação de 2 toneladas indicada para cada talha manual descreve o componente da talha. Não deve ser interpretado como a carga suspensa permitida da estrutura do telhado concluída.

Aplicações Típicas

Este sistema de treliça de telhado curvo pode ser considerado para:

• Concertos ao ar livre e em ambientes fechados

• Apresentações musicais

• Festivais comunitários

• Eventos corporativos

• Celebrações culturais

• Eventos escolares e universitários

• Produções em turnê

• Áreas de apresentação de exposições

• Estágios cerimoniais temporários

Os clientes que necessitam de uma plataforma sob o teto podem selecionar um sistema compatível entre nossas soluções de sistemas de palco . As dimensões do palco, altura, escadas, guarda-corpos e subestrutura deverão ser cotadas separadamente de acordo com as exigências do projeto.

Sequência Geral de Instalação

1. Verifique as dimensões do local, as condições do solo e o layout de instalação aprovado.

2. Posicione as quatro bases da torre de aço conforme desenho de montagem.

3. Instale as seções de dobradiça, pilares da torre, blocos de manga e seções superiores.

4. Monte as vigas curvas do telhado, as vigas laterais e as bielas ao nível do solo.

5. Instale as cintas de elevação e talhas manuais aprovadas.

6. Instale a cobertura de PVC de acordo com o procedimento de montagem especificado.

7. Eleve o telhado gradualmente enquanto mantém o movimento coordenado em todas as quatro torres.

8. Instale os estabilizadores e o lastro ou sistema de ancoragem necessário.

9. Verifique todos os conectores cônicos, pinos, clipes de segurança e componentes de elevação.

10. Faça uma inspeção final antes de instalar o equipamento de produção ou abrir a estrutura para uso.

A instalação deve ser realizada por uma equipe competente seguindo os desenhos fornecidos e os requisitos locais do local. Nossa lista de verificação de inspeção de palco e treliça fornece pontos de inspeção adicionais para estruturas de eventos temporários.

Informações sobre equipamentos e carregamento

Luminárias, telões de LED, banners e outros equipamentos para eventos criam diferentes cargas concentradas, distribuídas e dinâmicas.

A disposição permitida dos equipamentos não pode ser determinada apenas a partir das dimensões externas do telhado. Depende de:

• Peso do equipamento

• Posição de suspensão

• Número de pontos de suspensão

• Distribuição de carga

• Orientação da treliça

• Condição da cobertura do telhado

• Lastro e ancoragem

• Condições do solo

• Exposição ambiental

• Configuração estrutural final

Os clientes devem fornecer uma lista de equipamentos e propostas de posições de suspensão antes da produção. Informações gerais sobre esses fatores estão disponíveis em nosso guia de análise de carga para sistemas modulares de palco e treliça.

Uso externo e considerações sobre vento

A cobertura de PVC aumenta a área exposta ao vento. A adequação da estrutura para um projeto externo depende, portanto, de mais do que o tamanho da treliça.

O projeto deve considerar:

• Condições de vento de projeto local

• Lados abertos ou parcialmente fechados

• Procedimento de instalação e remoção do dossel

• Condição do rolamento no solo

• Quantidade de lastro

• Tipo de âncora

• Edifícios e terrenos circundantes

• Duração do evento

• Monitoramento meteorológico

• Procedimentos de emergência e evacuação

Dragon Stage pode recomendar uma configuração prática com base na experiência de produto e fabricação. Podemos fornecer dimensões de produtos disponíveis, informações sobre materiais, desenhos de fabricação, desenhos de montagem e informações sobre carga de produtos.

Análise de vento específica do local, aprovação de engenharia local, selos PE, documentos de licença e cálculos estruturais assinados não estão incluídos como serviços gratuitos. Quando isso for necessário, o cliente deverá contratar um engenheiro local devidamente licenciado.

Esclarecimento importante do escopo

A lista de produtos padrão descreve a estrutura da treliça do telhado e seus principais componentes de montagem.

A menos que indicado separadamente na cotação, o seguinte não está incluído:

• Plataforma de palco

• Escadas e guarda-corpos do palco

• Luminárias

• Telas de LED

• Alto-falantes de matriz de linha

• Equipamento elétrico

• Motores ou controladores de motor

• Blocos de lastro

• Âncoras terrestres

• Mão de obra de instalação no local

• Licenças locais

• Engenharia estrutural específica do local

Solicite um orçamento completo e detalhado se o projeto exigir uma solução integrada de palco, teto, iluminação, LED ou suporte de som.

Perguntas frequentes específicas do produto

Esta treliça curva de 10x6x4m inclui a plataforma do palco?

A lista atual de componentes abrange a treliça curva do telhado, quatro conjuntos de torres, talhas manuais, estabilizadores, componentes de conexão e cobertura de PVC. Não lista uma plataforma de palco.

Um estágio modular compatível ou sistema de estágio rápido pode ser cotado separadamente de acordo com o tamanho da plataforma, altura, carga, escadas e guarda-corpos necessários.

Quanto equipamento de iluminação, LED ou som pode ser suspenso no telhado?

Não existe um peso único permitido para o equipamento com base apenas nas dimensões gerais de 10x6x4m.

A carga permitida depende das posições de suspensão, número de pontos de elevação, distribuição de carga, orientação da treliça e configuração completa do sistema. Forneça uma lista de equipamentos e um layout suspenso para que as informações e configurações padrão apropriadas do produto possam ser revisadas.

As quatro talhas manuais de 2 toneladas são usadas durante a montagem. A sua classificação individual não é a capacidade de carga do telhado concluído.

Quanto vento essa treliça curvada do telhado pode suportar?

A velocidade universal do vento não deve ser declarada sem avaliar a instalação completa. A resposta do vento depende da cobertura de PVC, dos lados abertos ou fechados, do lastro, da ancoragem, das condições do solo, do terreno circundante e dos requisitos locais.

Dragon Stage pode fornecer recomendações de produtos e configurações baseadas na experiência. Não incluímos cálculos eólicos gratuitos específicos do local, selos PE, aprovação de licenças ou relatórios de cálculo estrutural assinados.

O operador do evento deve estabelecer procedimentos de monitoramento meteorológico e gerenciamento de cobertura, e obter verificação de engenharia local quando necessário.
